航空航天飞机起落架支撑结构三维数模

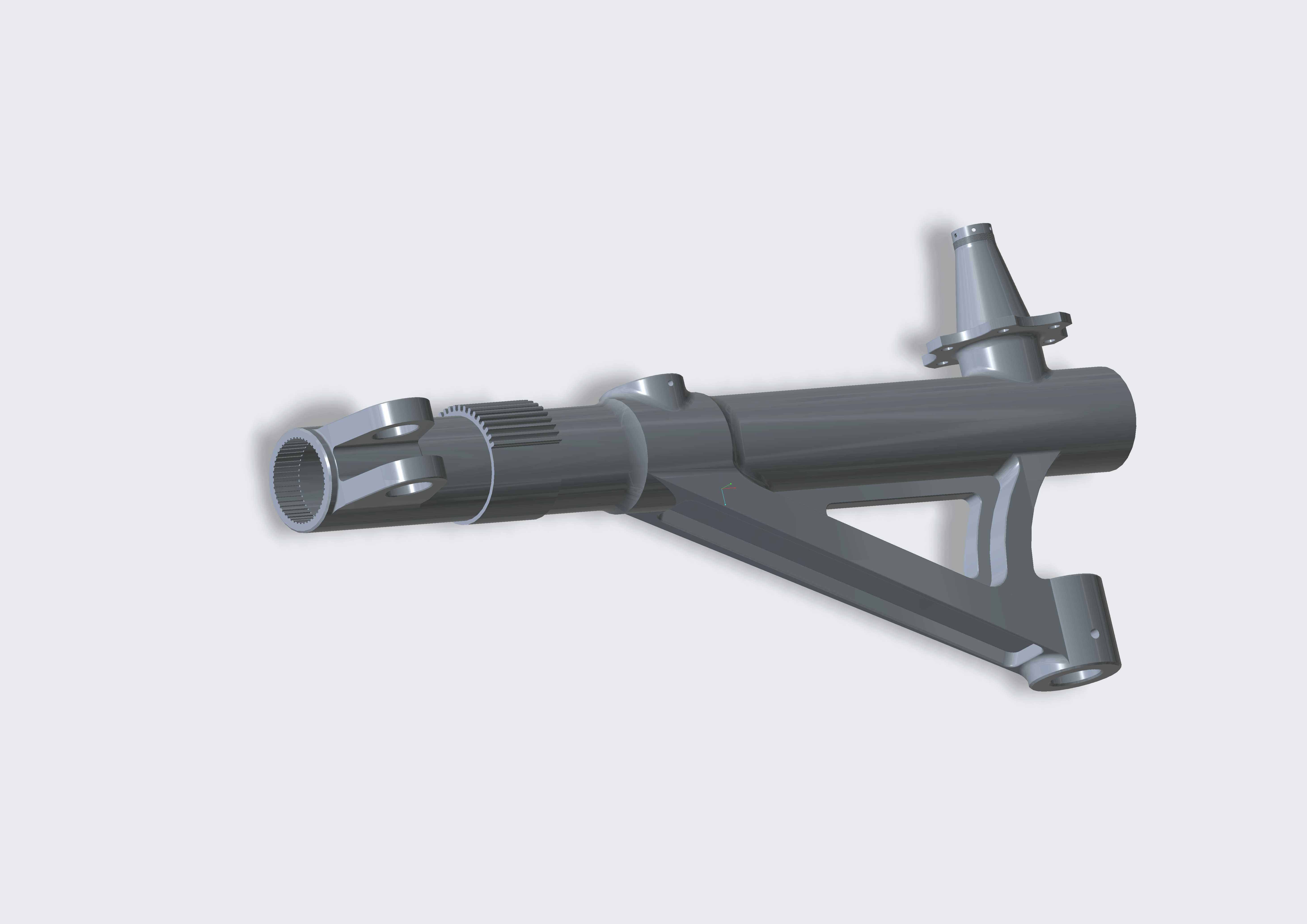

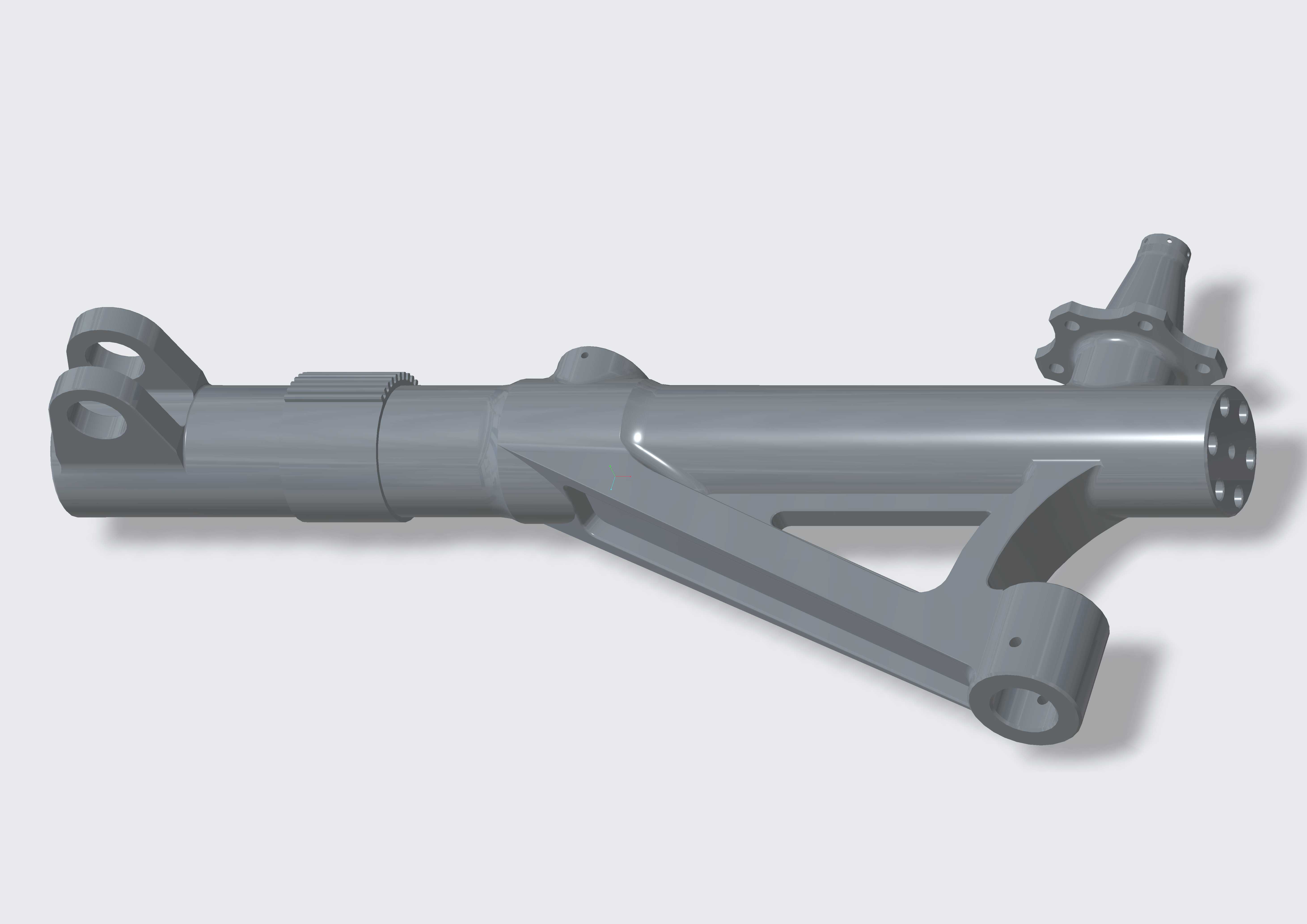

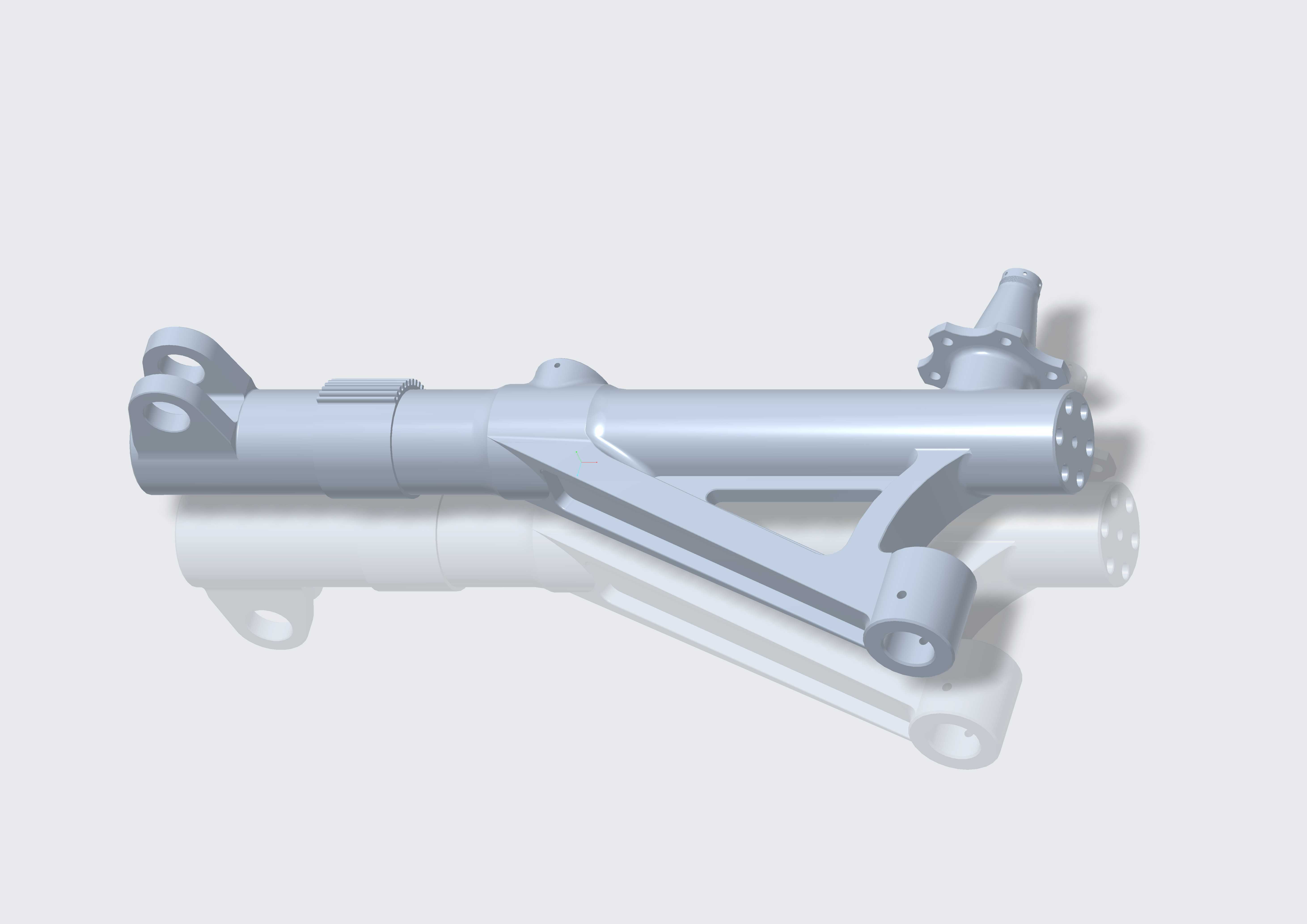

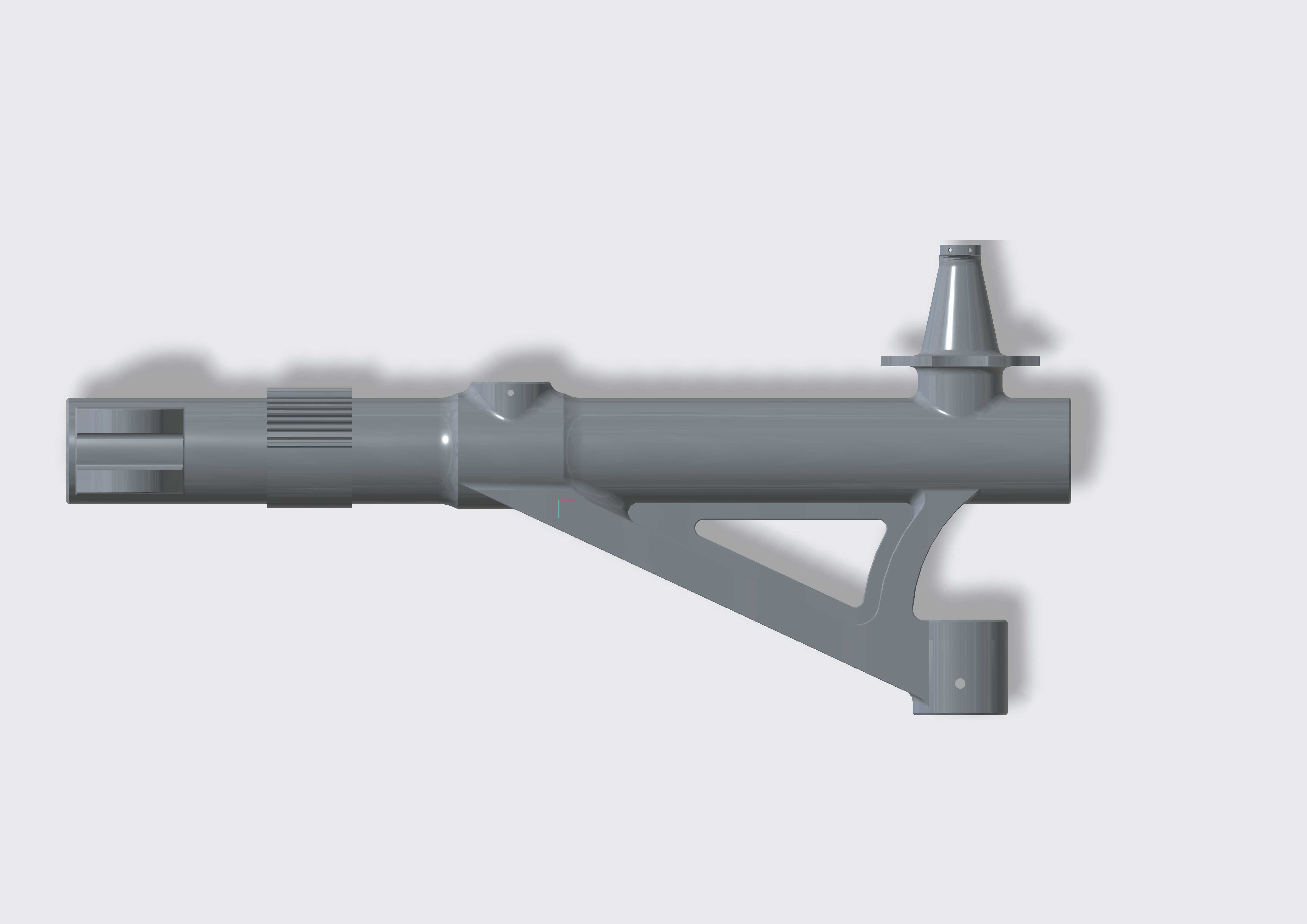

该起落架结构主要应用于固定翼飞机的起降支撑场景，是飞机起降阶段核心的承力执行部件，承担飞机滑跑、着陆、地面滑行全过程的载荷传递与冲击缓冲功能，直接决定飞机地面操作阶段的安全性与结构可靠性。从结构设计逻辑来看，该构件采用一体化承力布局，主承力筒作为核心载荷传递路径，将着陆冲击产生的垂向载荷、滑跑过程中的侧向载荷、制动产生的纵向载荷统一传递至机身连接交点，避免多路径传力带来的应力集中问题。主筒侧面设置的三角加强筋结构，针对起降过程中常见的侧向弯矩做了针对性补强，筋板与主筒的过渡区域采用大圆角平滑过渡，可有效降低交变载荷下的应力集中系数，提升结构的疲劳寿命。两端的铰接安装耳片分别对应机轮安装交点与机身连接交点，耳片孔位的同轴度公差在建模阶段做了严格约束，可保证装配后起落架收放动作的顺畅性，避免运动卡滞。从安装边界来看，主承力筒的外径尺寸适配常规轻型固定翼飞机的起落架舱容纳空间，耳片的安装孔距匹配对应机型的机身交点间距，无需额外修改结构即可适配原型机的安装接口。结构表面预留的多个凸台接口，可用于安装刹车管路、轮速传感器、收放作动筒连接支座等附属部件，无需在主承力结构上二次打孔，避免破坏主承力路径的结构完整性。在实际工程应用中，该类起落架结构需要承受着陆瞬间数倍于飞机重量的冲击载荷，因此建模过程中对所有承力截面的壁厚做了梯度设计，主载荷传递路径上的壁厚大于非承力区域，在保证结构强度满足工况要求的前提下尽可能降低结构自重，契合航空航天领域对构件轻量化的严苛要求。结构外形的流线型处理可降低起落架放下状态下的飞行气动阻力，减少不必要的燃油损耗。该数模可直接用于数控加工演示、结构受力仿真分析、起落架收放运动模拟等场景，为航空类机械结构的设计验证提供精准的三维参考依据，帮助设计人员快速校验结构的安装匹配性、运动干涉情况以及载荷传递路径的合理性，缩短产品研发阶段的迭代周期。
