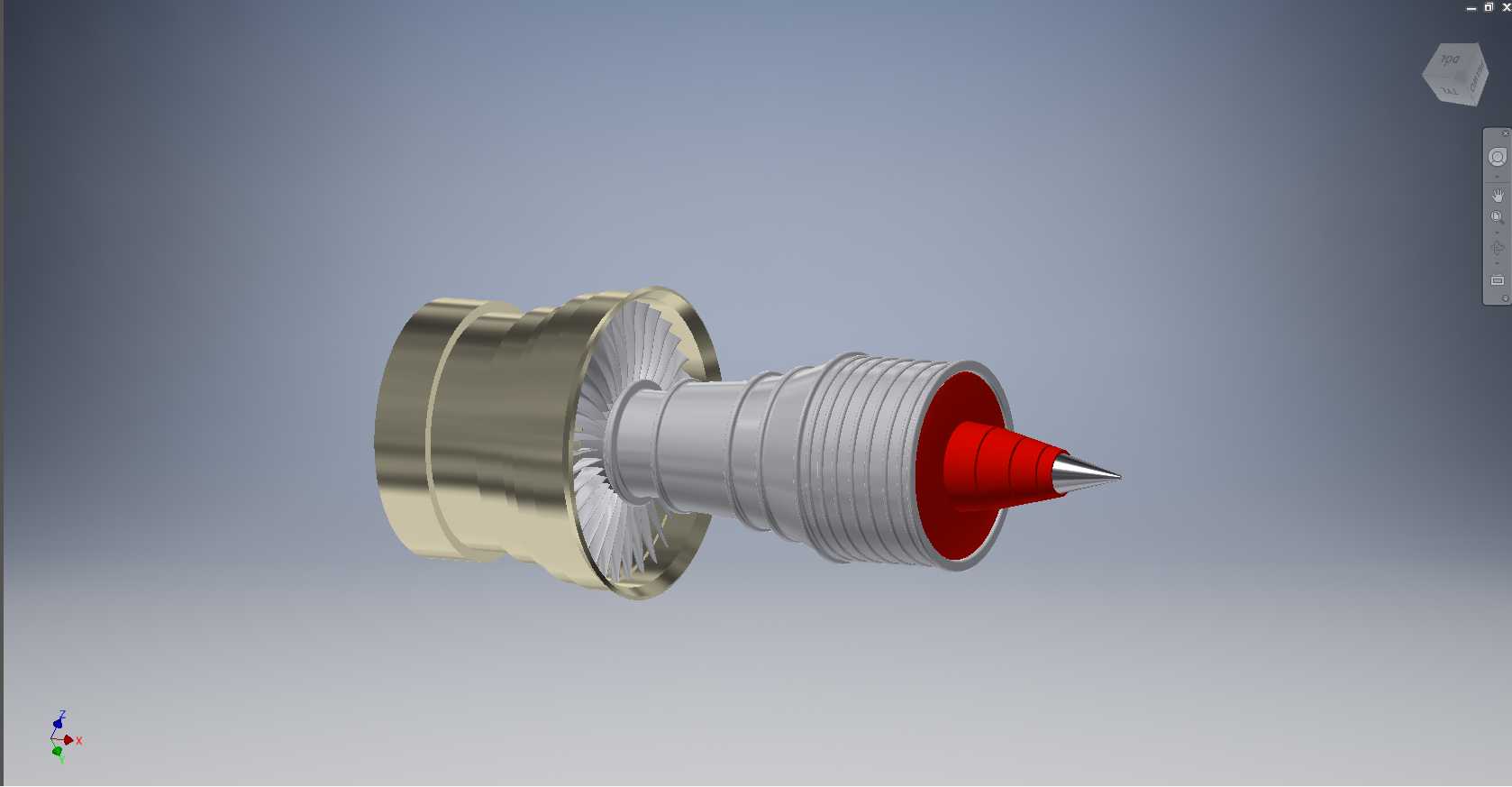

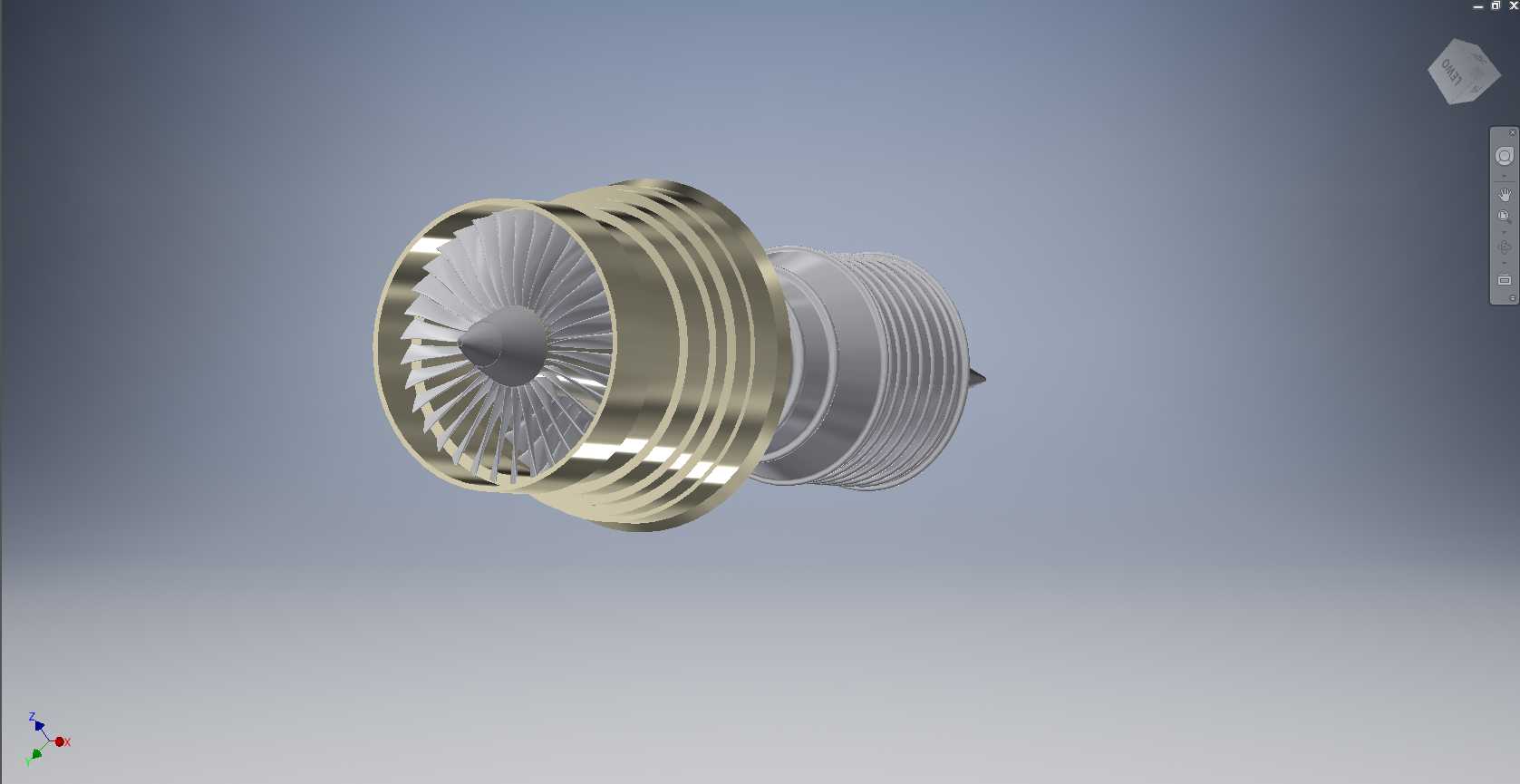

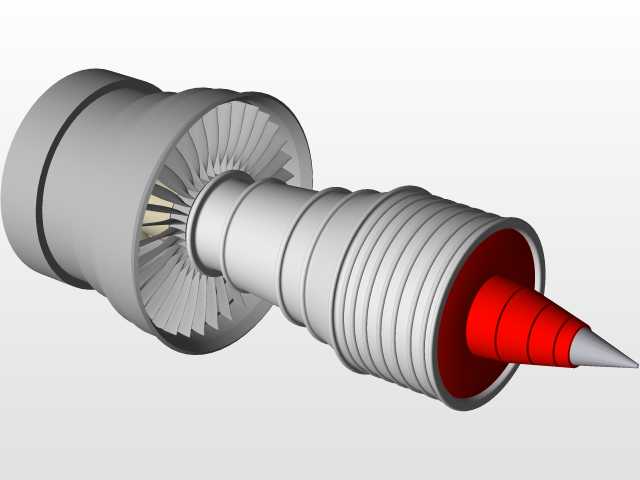

小型涡喷发动机结构展示三维数模

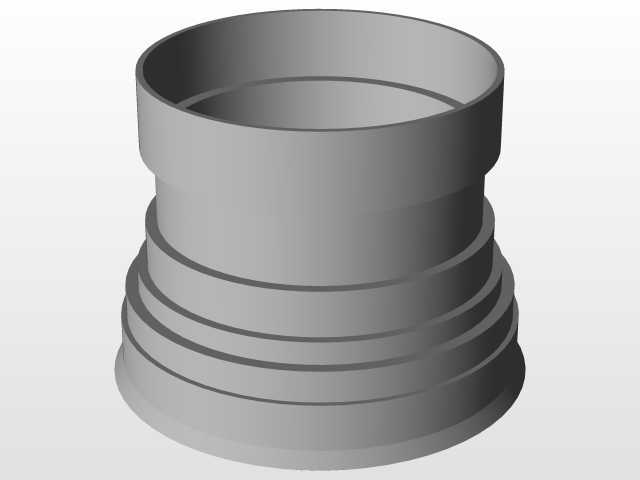

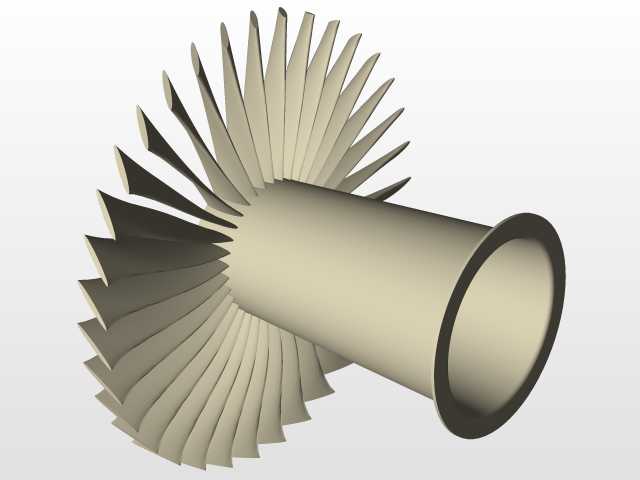

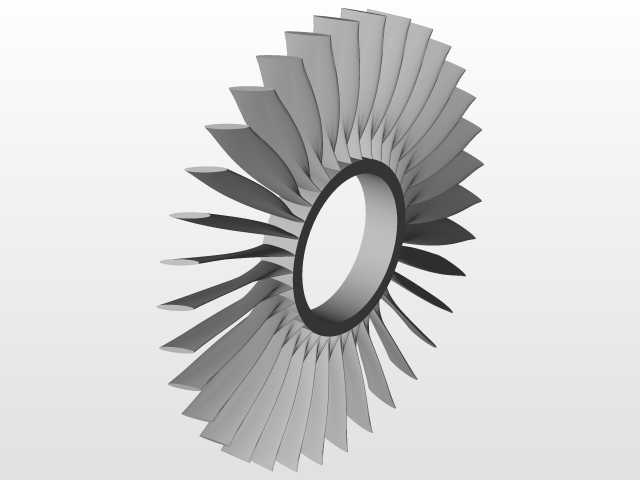

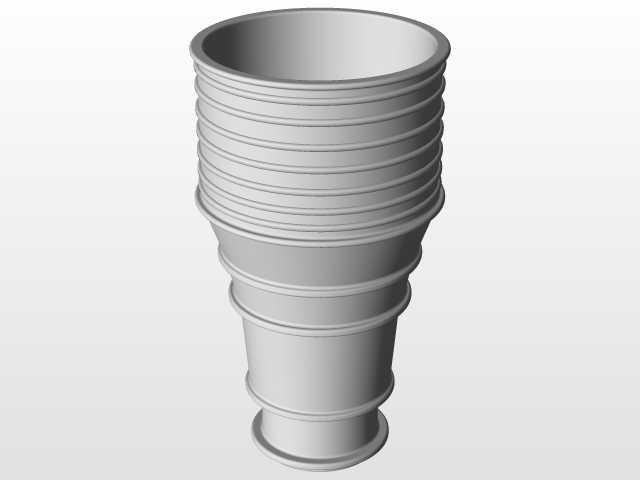

这款小型涡喷动力装置的三维结构，可直接用于航空航天类教学演示、小型无人机动力选型参考、航模动力改装的结构校核场景，也能作为航空动力入门从业者的结构认知教具。从结构设计逻辑来看，整体采用同轴直列布局，进气端采用收敛式导气段设计，能在进气过程中对来流进行初步整流，降低进气紊流对压气机叶轮的冲击，提升压气效率；压气机段采用单级离心式叶轮结构，叶轮叶片采用后掠式曲面设计，可在高转速工况下平衡气动载荷与离心应力，避免叶片在高转速下出现共振失效。燃烧室段采用环形回流式结构设计，在有限的轴向尺寸内拉长燃油与空气的混合路径，保证燃油充分雾化燃烧，同时燃烧室壁面设计有多层气膜冷却孔道，可在工作时引入压气机段的低温气流在壁面形成冷却气膜，避免高温燃气直接灼烧燃烧室壳体，提升部件工作寿命。涡轮段与压气机叶轮采用同轴刚性连接，涡轮叶片采用耐高温合金对应的曲面构型，可承接燃烧室喷出的高温高压燃气做功，为压气机提供持续运转的动力，涡轮端的轴承支撑位采用双支点跨距布局，能平衡高转速下的轴系跳动，降低运转过程中的振动噪声。尾喷段采用收敛-扩张式可调喷口构型，可根据不同工况下的排气压力调整喷口通流面积，提升排气推力转化效率，喷口末端的整流锥采用流线型尖头设计，可减少排气尾部的涡流损失。从安装边界来看，整体采用圆柱段为主的构型，进气端法兰预留了标准的安装孔位，可直接对接进气道安装接口，整机重心落在轴系中点靠前位置，适配小型飞行器的翼身融合安装、吊舱式安装等多种安装形式，安装时仅需预留对应径向尺寸的安装空间，同时在机匣下方预留了燃油管路、点火线缆的走线槽位，可避免管线与高速转动部件发生干涉。在实际使用场景中，这类小型涡喷装置可适配起飞重量在十到二十公斤级的靶机、小型侦察无人机，也可作为大尺寸航模的动力单元，结构上的模块化拆分设计，可支持维护时单独拆解压气机段、燃烧室段、涡轮段进行检修更换，无需整体拆解整机，降低维护成本。建模过程中对各部件的配合间隙做了精准还原，压气机叶轮与机匣的间隙控制在毫米级，既避免运转过程中叶轮与机匣发生刮蹭，又能减少压气段的气体泄漏，保证压气效率；涡轮端与燃烧室出口的配合间隙也做了对应热膨胀余量设计，可适应工作状态下高温带来的部件形变，避免热态下出现卡滞问题。
