星型布置径向活塞连杆组件结构

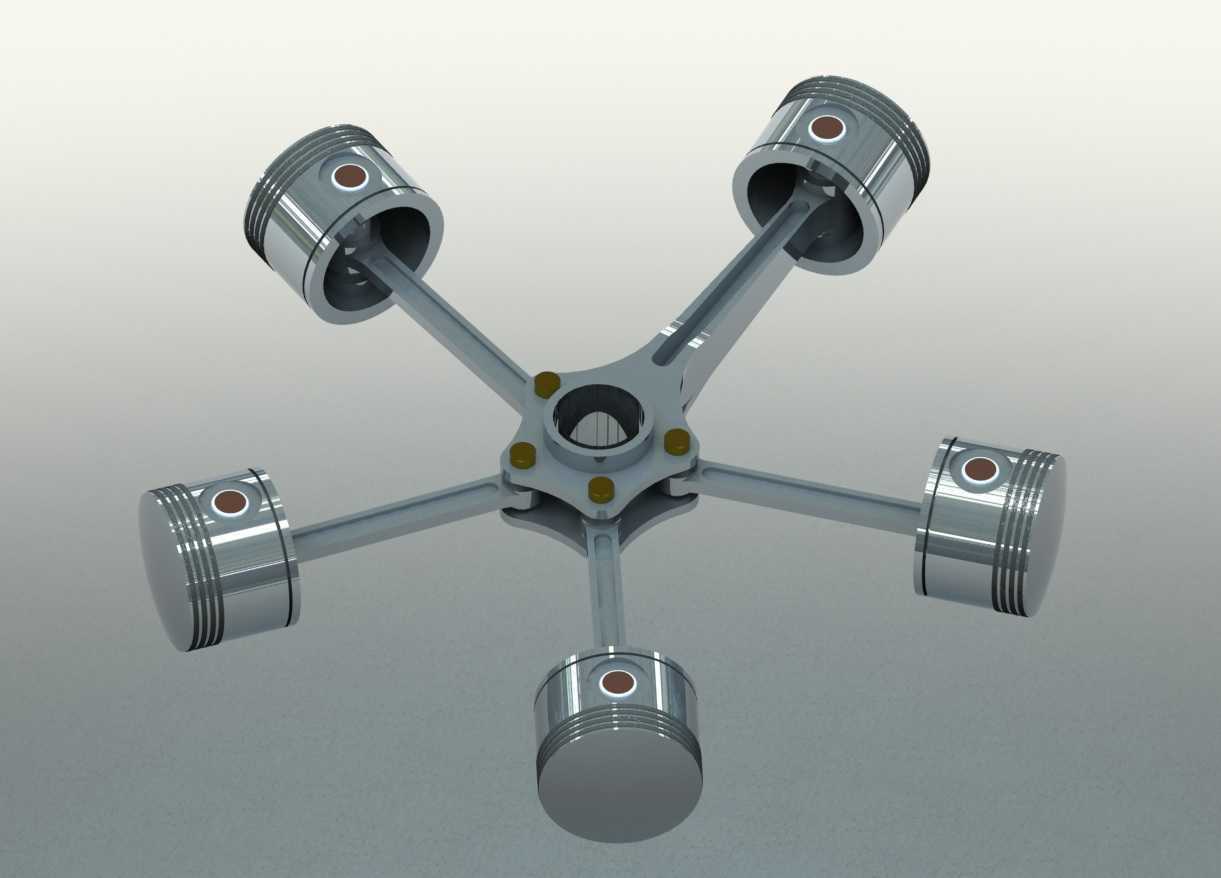

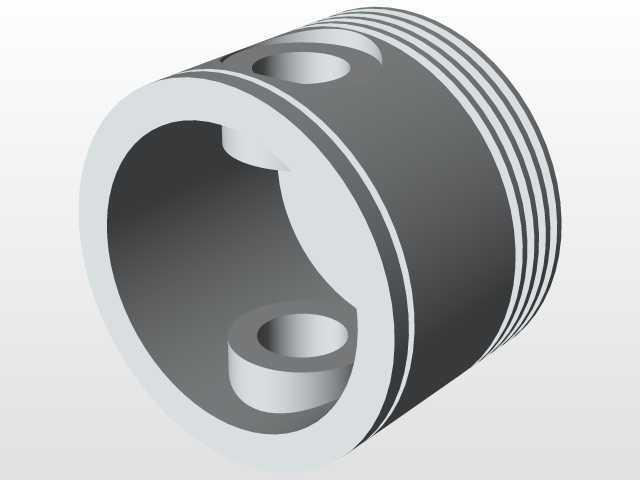

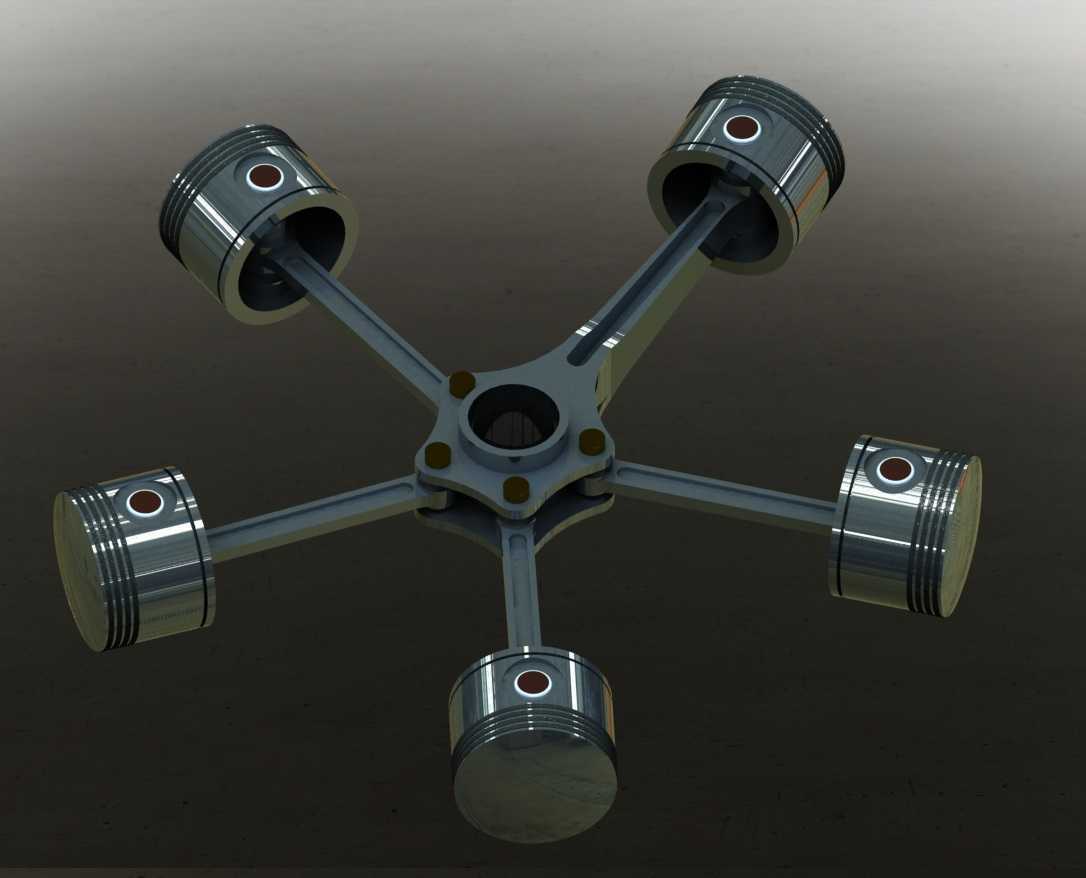

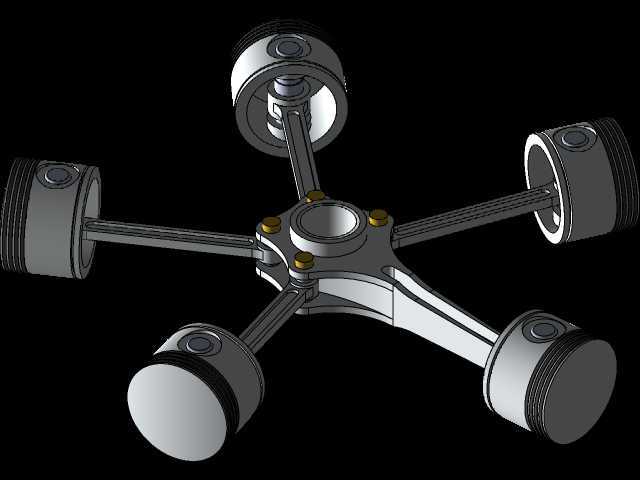

这套径向布置的活塞连杆组件，常见于星型航空活塞发动机、小型径向液压泵以及部分特种高功率密度动力装置中，区别于直列、V型排布的活塞结构，其所有活塞以中心曲柄轴为圆心呈放射状均匀分布，能够在极小的轴向空间内集成更多做功单元，大幅提升单位体积的功率输出，适配对轴向安装尺寸有严格限制的动力场景。从结构设计逻辑来看，中心的星形连接架是整套组件的核心承载部件，每个活塞通过独立的连杆与中心架铰接，铰接位置设计有耐磨衬套安装位，可降低往复运动过程中的铰接磨损，延长部件检修周期。活塞本体采用常规的筒式活塞结构，外圆预留活塞环安装槽，可根据实际使用场景搭配气环与油环，实现做功腔的密封与润滑油路的刮除，活塞销孔采用偏心设计，能够在往复换向过程中降低活塞对缸壁的侧向敲击力，优化运行平顺性。在安装边界层面，所有活塞的外圆直径保持一致，各连杆长度公差控制在极小范围内，保证每个活塞到达上止点、下止点的位置偏差在设计允许区间内，避免各缸压缩比不一致导致的运行抖动问题；中心架的中心孔为动力输出轴安装位，孔内设计有键槽结构，可通过平键传递扭矩，中心架端面预留有动平衡去重位，在组件加工完成后可通过动平衡校正，降低高转速运行下的离心振动。实际应用中，这类径向活塞结构的动力输出特性更平顺，因为同一时刻总有多个活塞处于做功行程，扭矩输出波动远小于同缸数的直列结构，在早期航空活塞发动机中被大量采用，目前部分小型固定式动力装置、高转速径向柱塞泵也沿用这类结构设计。建模过程中需要重点关注各连杆的铰接运动干涉问题，在活塞全行程往复过程中，相邻连杆之间不能出现运动碰擦，因此连杆的杆身截面做了收窄设计，在保证连杆抗拉、抗压强度的前提下，尽可能缩小相邻连杆的运动间隙，提升整体结构的紧凑性。活塞与连杆的连接采用全浮式活塞销设计，活塞销两端通过卡簧限位，工作过程中活塞销可在活塞销孔与连杆小头孔内自由转动，让磨损均匀分布在接触表面，提升部件使用寿命。
