星型五缸航空活塞动力装置结构设计

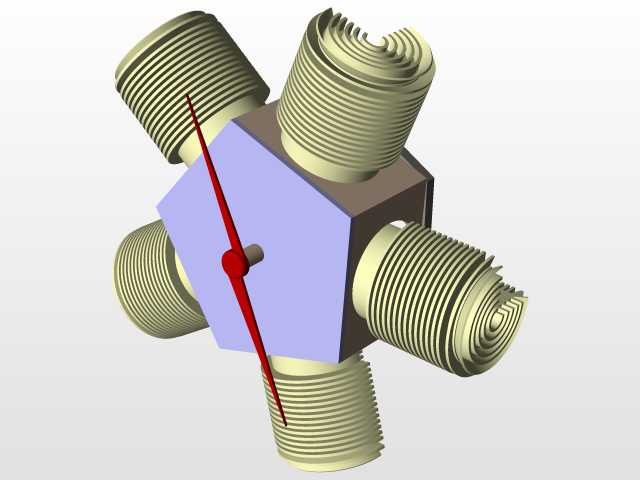

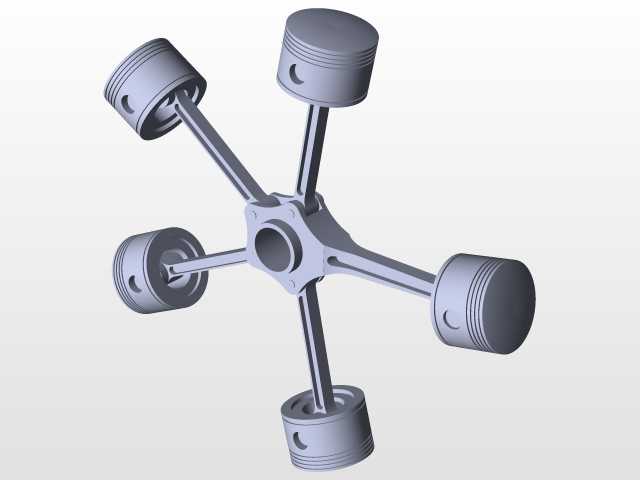

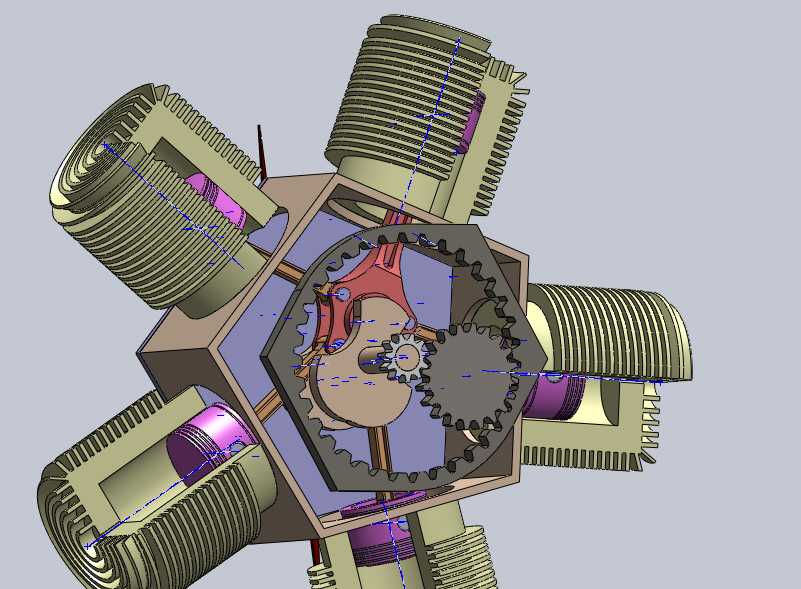

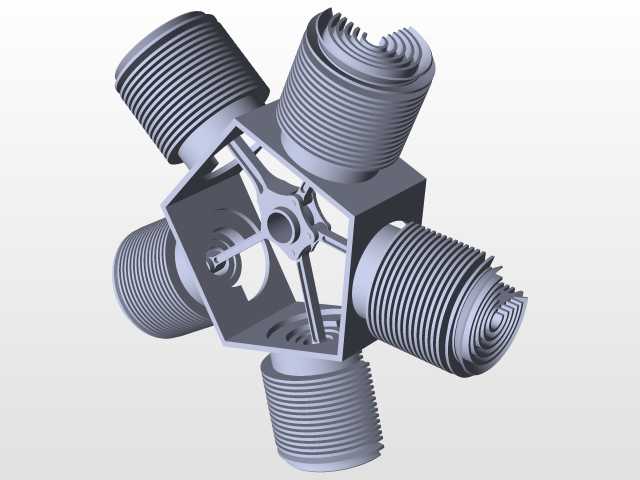

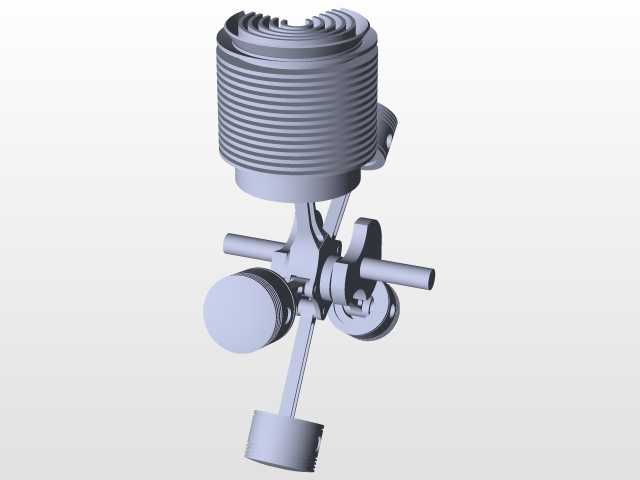

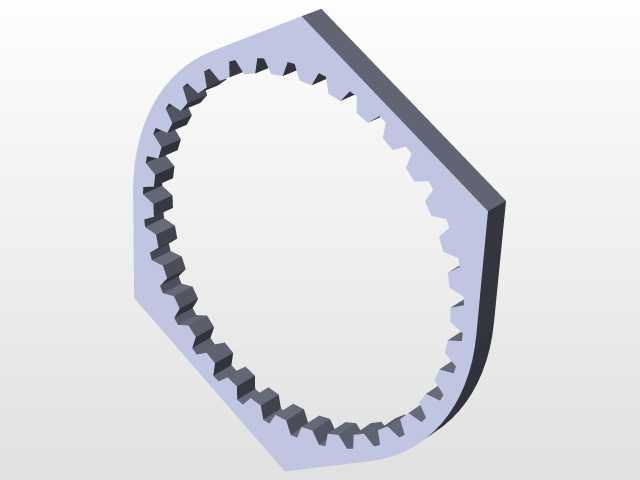

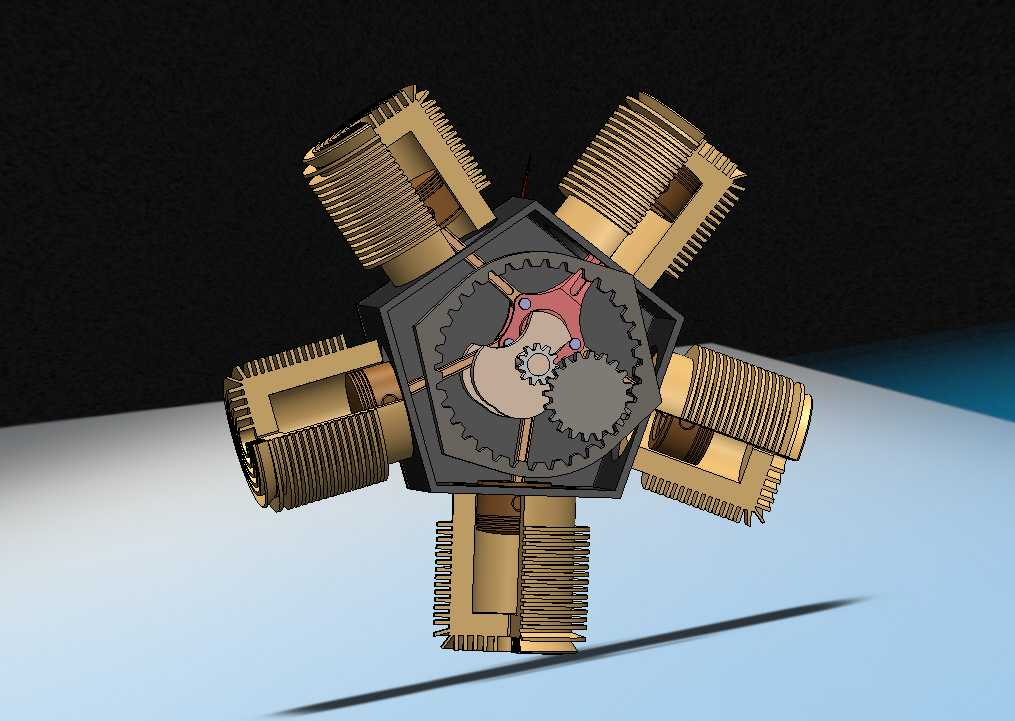

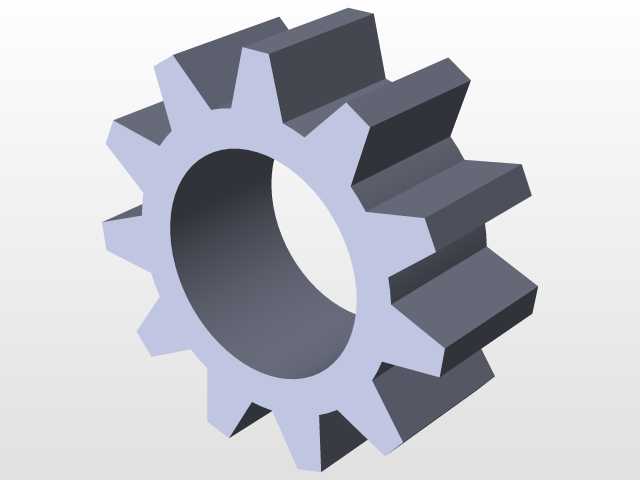

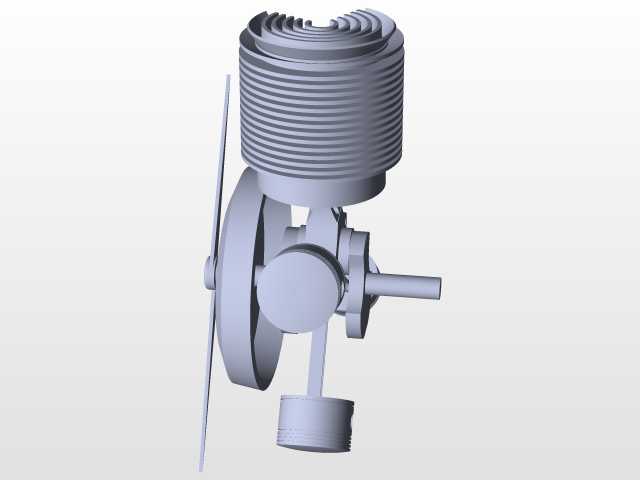

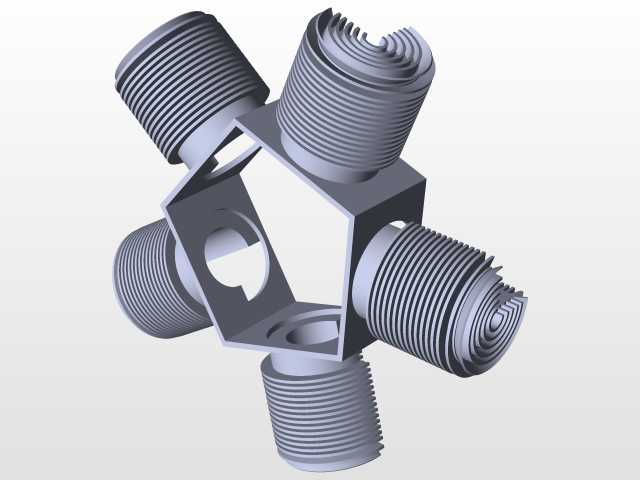

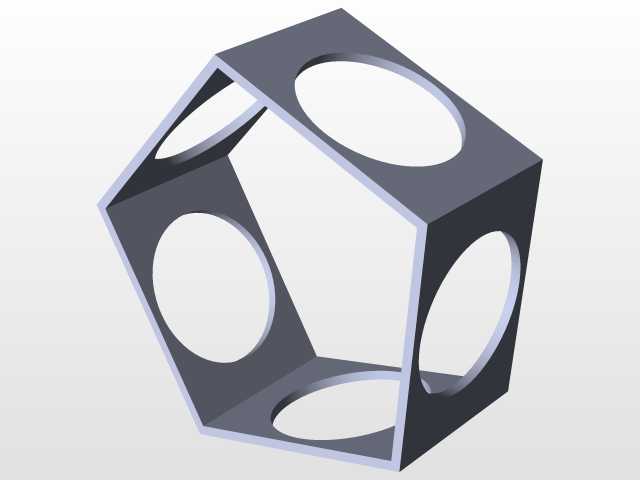

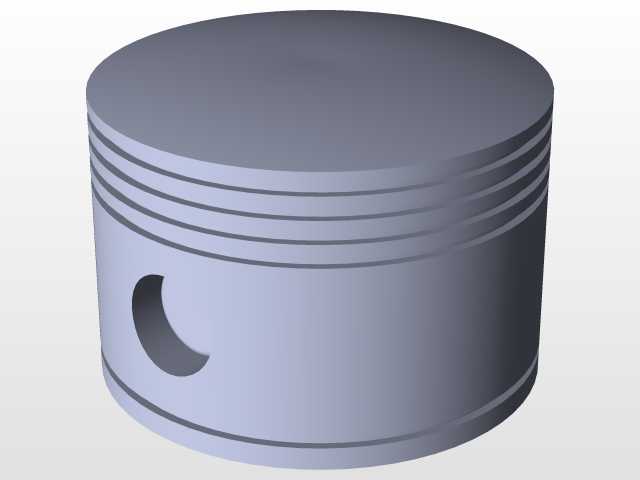

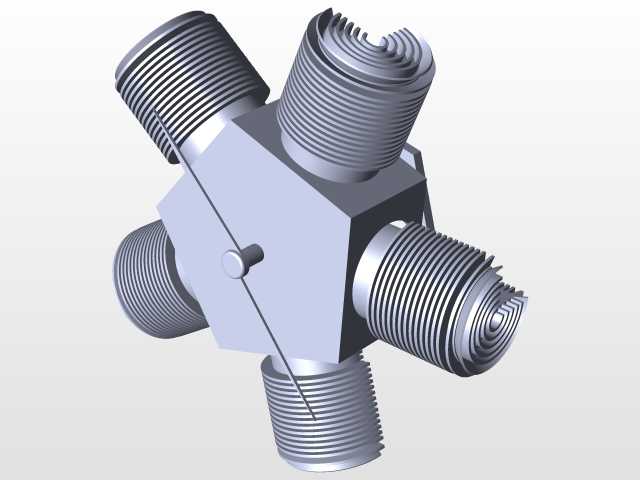

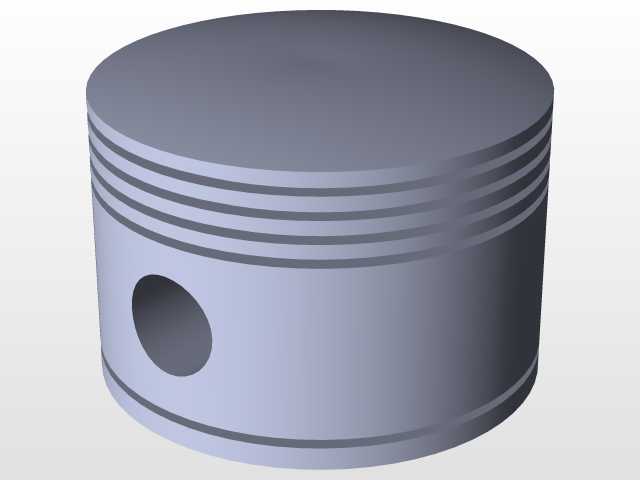

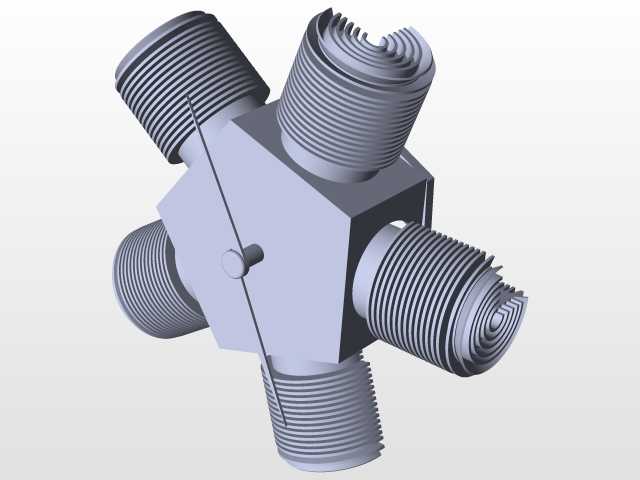

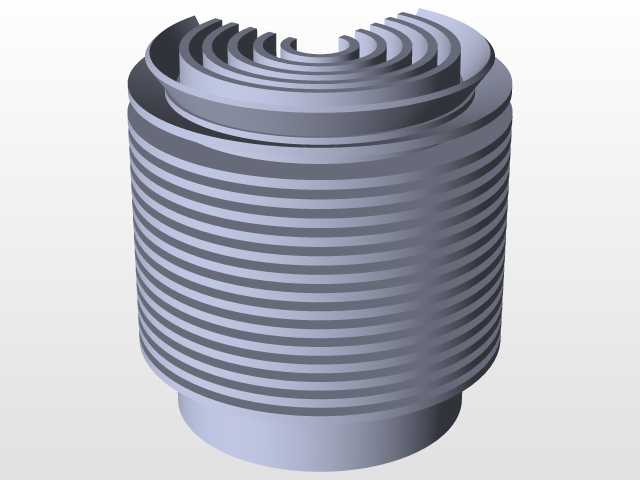

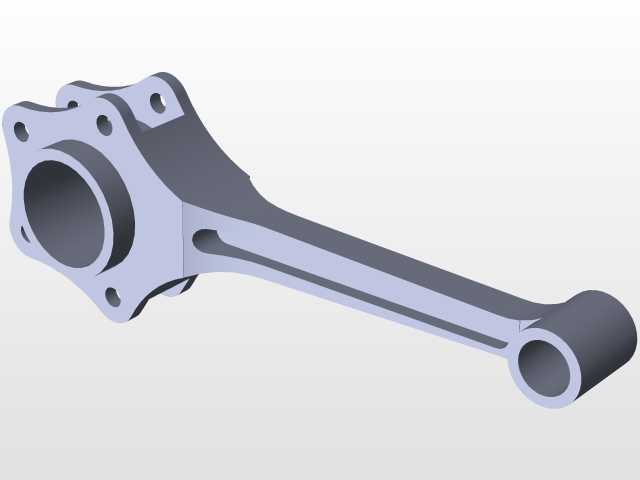

这款星型五缸活塞动力结构，早年广泛应用于轻型通航飞机、早期螺旋桨航空器的动力输出场景，部分小型农用植保无人机、定制化轻型动力滑翔设备也会参考该类布局做轻量化改型设计，相比直列、V型缸体布局，星型结构的曲轴长度更短，整机轴向尺寸紧凑，能在有限的机头安装空间内布置更大的总排量，同时曲轴受力更均匀，多缸交替做功时的转动惯量波动更小，输出扭矩更平顺。从结构设计逻辑来看，五个气缸沿中心曲轴箱呈放射状均匀分布，相邻气缸夹角72度，每个气缸独立配置散热鳍片结构，不需要额外布置复杂的水冷管路，依靠飞行过程中的迎面气流即可完成缸体散热，大幅降低动力系统的自重与故障点。中心传动区域采用内齿圈搭配行星小齿轮的减速传动结构，可将曲轴输出的高转速按固定传动比降低后输出至螺旋桨端，匹配螺旋桨的最佳工作转速区间，避免螺旋桨叶尖超过音速带来的效率损失与噪音问题。每个气缸通过连杆与中心曲柄销连接，采用主副连杆结构设计，避免多连杆同点铰接带来的干涉问题，主连杆直接连接曲柄销，其余四个副连杆通过铰接销与主连杆的凸缘连接，既保证各缸活塞的行程一致性，又压缩了中心曲轴箱的径向尺寸。安装边界方面，整机最大径向尺寸由五个气缸的外端散热鳍片决定，轴向安装尺寸从曲轴前端输出法兰到后端机匣安装面的距离远小于同排量直列发动机，安装时只需固定中心机匣的六个安装耳座即可完成整机定位，不需要额外设置缸体支撑结构，适配轻型航空器的机头桁架安装空间。设计过程中需重点关注各缸的配气相位一致性，由于星型结构的进排气路布置在机匣后侧，需保证五个气缸的进气歧管长度偏差控制在5%以内，避免各缸充量系数差异过大导致的运转抖动；同时散热鳍片的厚度与间距需匹配不同飞行速度下的散热需求，鳍片过密会增加飞行阻力，过疏则会导致连续大功率输出时缸温过高。活塞与缸壁的配合间隙需考虑不同缸位的温度差异，上侧气缸的散热条件优于下侧气缸，装配时需根据缸位微调间隙值，避免热态下出现拉缸故障。
