工业级布泰垂直式快速压紧夹具

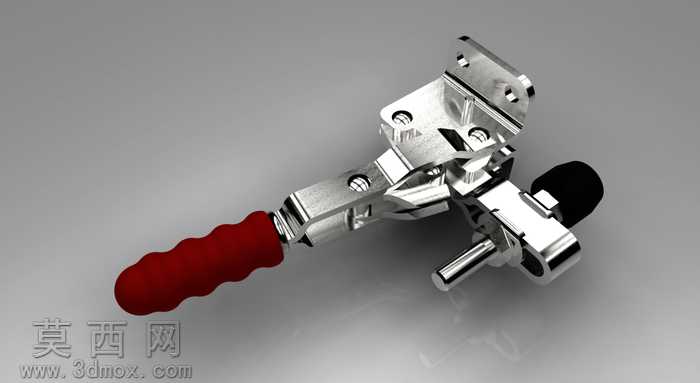

本模型为工业常用的垂直式快速压紧夹具，采用三维建模软件完成全参数化结构设计，完整还原了布泰系列垂直夹的全部装配细节与功能特征。建模过程中严格遵循快速夹具的实际生产尺寸规范，对各组成零件进行独立建模后完成虚拟装配，全程校验了零件间的装配干涉问题，确保活动部件的运动行程符合实际使用逻辑。模型包含安装基座、联动杠杆机构、压臂组件、操作手柄、锁紧限位结构等全部功能模块，其中基座部分设计有标准安装孔位，可直接适配常规工装台的安装需求；联动杠杆结构经过参数化调校，能够实现手柄下压时压头垂直向下的压紧动作，到达锁紧点位后可形成稳定的机械自锁，避免加工过程中出现松脱风险。材质渲染阶段，对金属结构件采用镀铬金属材质，还原了五金夹具表面光亮的金属质感，精准表现金属表面的高光反射与细微磨砂纹理；操作手柄部分采用红色防滑橡胶材质，模拟出橡胶表面的颗粒防滑纹理与柔和漫反射特性，压头端部的黑色缓冲胶头也做了对应的橡胶材质表现，整体渲染效果贴近真实工业产品的视觉质感。结构设计上充分考虑了垂直夹的使用场景，压臂长度、手柄力臂比例均按照实际省力杠杆比例设计，既保证了足够的压紧力，也能让操作人员轻松完成锁紧与解锁操作；各铰接位置预留了合理的转动间隙，还原了真实夹具的活动旷量，避免虚拟装配中出现运动卡滞的问题。该夹具模型可用于工装方案设计的虚拟装配验证、工装夹具类产品的展示动画制作，也可作为机械结构教学中快速夹紧机构的演示案例，帮助设计人员直观理解垂直式快速夹的工作原理与结构组成，为实际工装设计提供可靠的三维参考依据。
