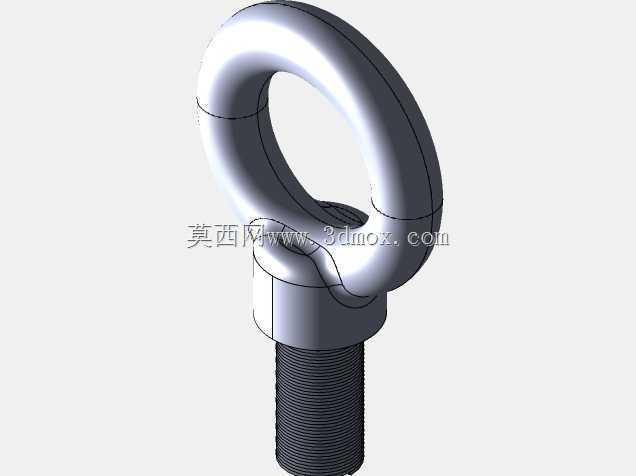

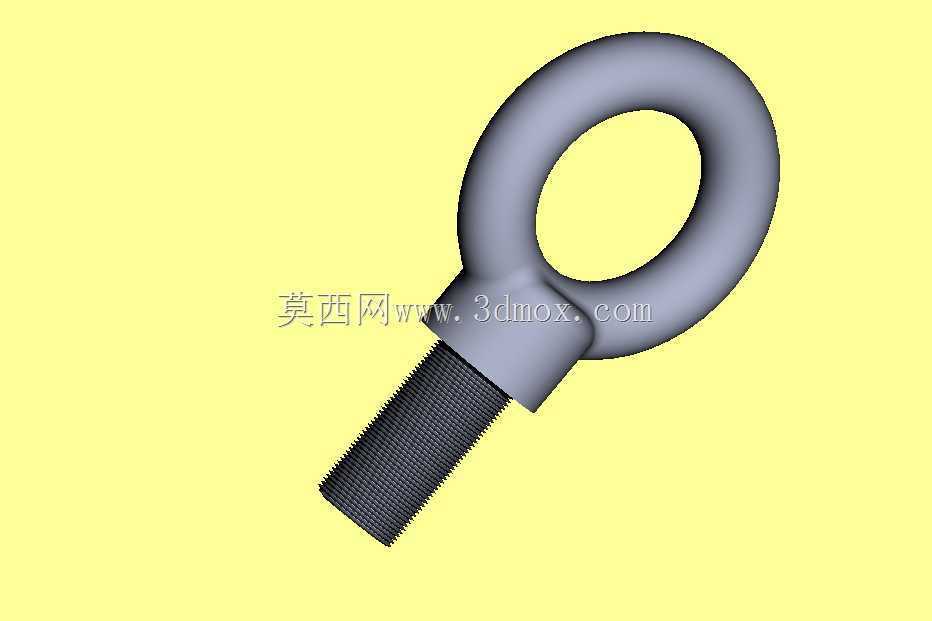

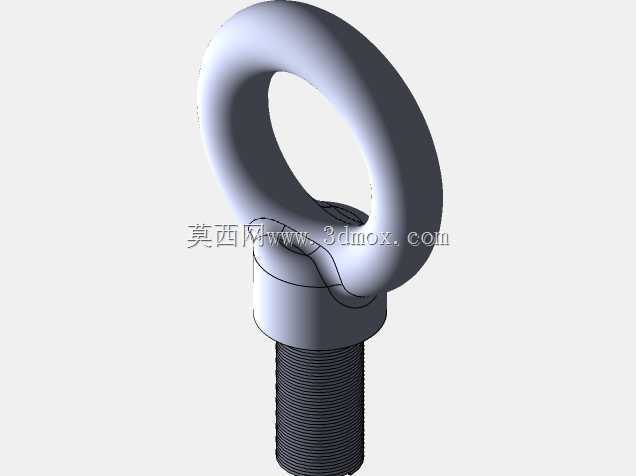

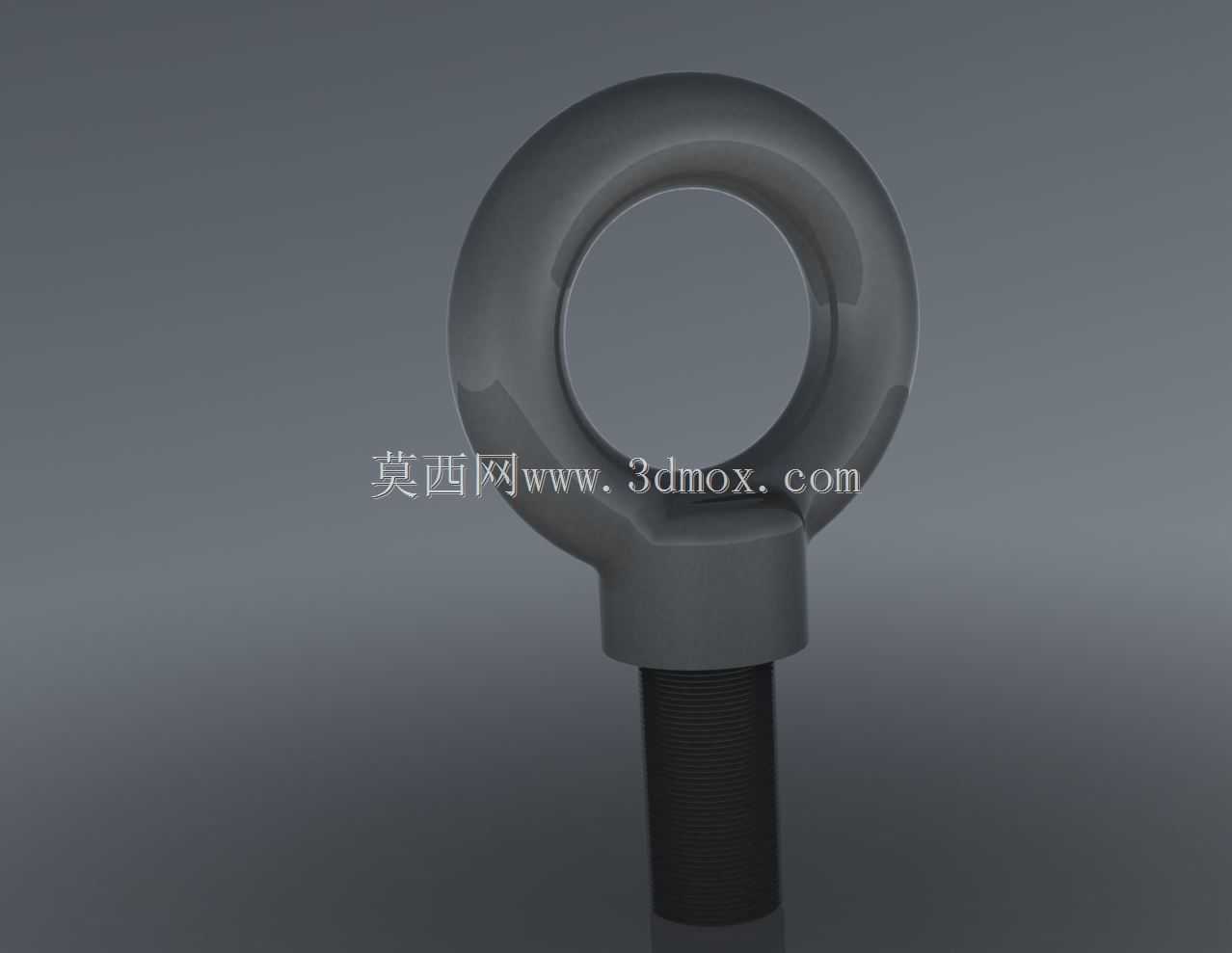

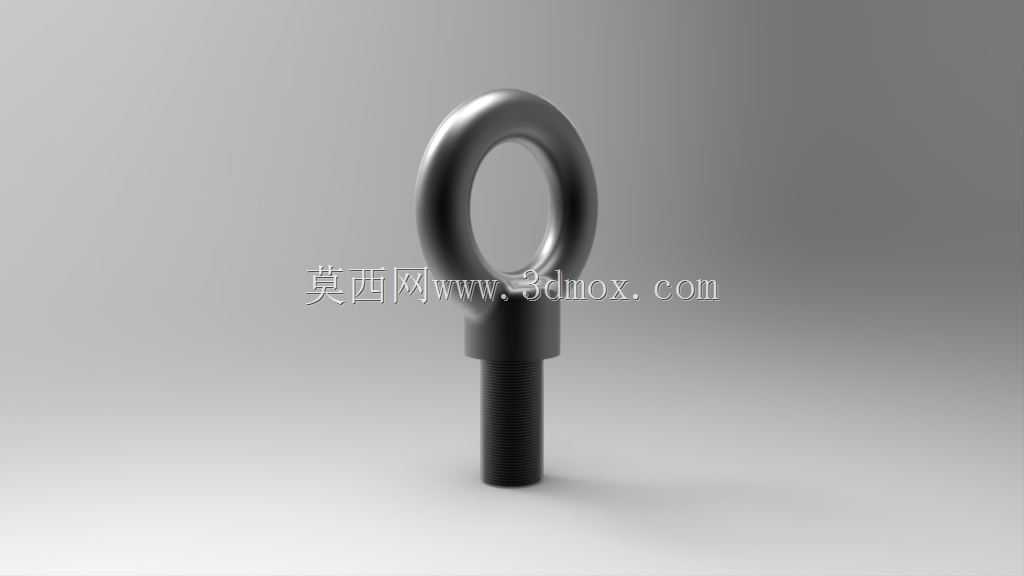

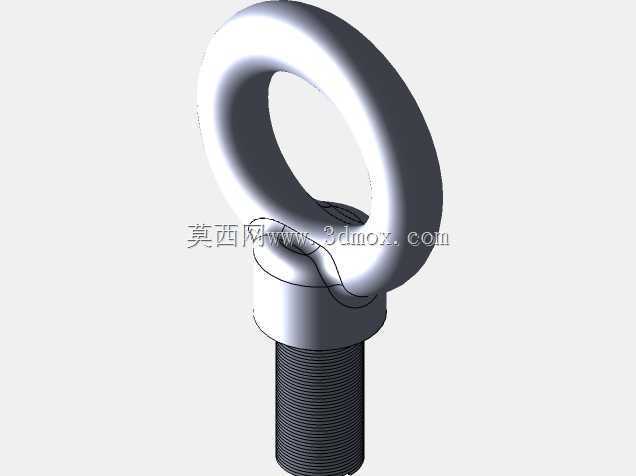

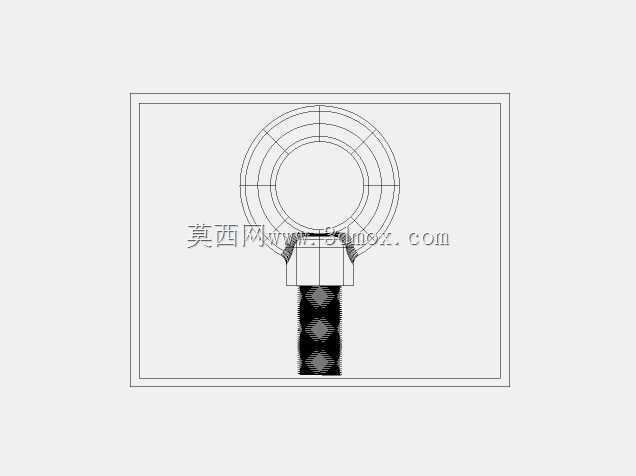

在电力设备安装、重型机械吊装、工业构件转运的作业场景里,这类带环形吊头的螺纹紧固件是不可替代的受力连接件,区别于普通螺栓仅承担轴向紧固载荷的设计,它需要同时兼顾吊装过程中的斜向拉力、瞬时冲击载荷与长期静置的紧固受力,是设备预装、检修、移位环节里直接关系作业安全的核心零件。从结构设计逻辑来看,环形吊头采用整料锻压成型的一体化结构,没有焊接拼接的应力集中点,吊环的内孔尺寸适配常规卸扣、吊装带的连接规格,环身截面做了圆弧过渡处理,避免吊装时绳索被锐角切割出现断丝风险,吊头与螺杆衔接的位置做了加厚的承力台肩,台肩端面的平面度控制在装配要求范围内,拧紧后能与被吊设备的安装面完全贴合,不会出现局部点接触导致的受力偏载。
螺杆部分采用标准M20公制粗牙螺纹,螺纹牙型经过滚压工艺处理,牙面的粗糙度与牙型角度严格匹配通用螺纹公差要求,既可以直接拧入设备本体预制的螺纹孔内,也可以配合螺母穿过安装孔实现双向锁紧,螺纹段的长度经过实际吊装场景的受力核算,保证拧入深度满足额定载荷下的螺纹啮合强度要求,不会出现螺纹滑牙、脱扣的失效问题。实际选型使用时,需要先核对被吊构件的安装面厚度,确保螺杆拧入后螺纹啮合圈数达到受力要求,同时吊环安装完成后需要检查环身方向,保证吊装受力方向与吊环平面保持一致,禁止侧向斜拉超出吊环的额定载荷角度范围。这类吊环螺栓常应用在电力变压器的箱体吊装、重型电机的移位安装、工业泵组的检修吊装等场景,安装时不需要额外加工复杂的连接结构,
直接利用设备本体预留的螺纹安装位即可快速装配,相比焊接式吊耳,它可以在吊装完成后快速拆卸,不会在设备表面残留突出的结构件,避免设备后续运行、运输过程中突出吊耳剐蹭周边管线或操作人员。建模过程中,需要重点还原吊环与螺杆衔接处的过渡圆角,这个位置是应力集中的高发区域,圆角半径的大小直接影响零件的受力仿真结果,螺纹部分的建模需要还原真实的牙型轮廓,不能用简化的贴图代替,否则在做装配干涉检查、吊装受力仿真时会出现计算偏差,吊环内孔的圆柱度、台肩端面与螺杆轴线的垂直度都是建模时需要控制的形位公差,这些细节直接决定了后续出图加工时的零件合格率。从安装边界来看,M20规格的吊环螺栓适配的安装孔直径需要略大于螺杆大径,安装面需要保持平整,
不能有焊接飞溅、凸起毛刺等影响台肩贴合的缺陷,拧紧时需要采用扭矩扳手按照对应材质的额定扭矩拧紧,禁止过度拧紧导致螺杆出现塑性变形,同时吊装前需要检查螺纹啮合位置是否完全到位,吊环环身是否有裂纹、变形等缺陷,确认所有连接位置可靠后再开展吊装作业。不同于普通的紧固件,这类吊环螺栓的受力工况更复杂,除了静态的重力载荷,还要承受吊装启动、停止时的瞬时冲击载荷,所以在结构设计时,环身的截面直径、螺杆的芯部直径都经过了载荷冗余设计,保证在额定载荷范围内不会出现塑性变形或断裂,环身的圆弧过渡也避免了应力集中导致的疲劳失效,适合在各类需要临时或长期吊装点的工业设备上使用。
