M20规格吊环眼螺栓三维建模作品

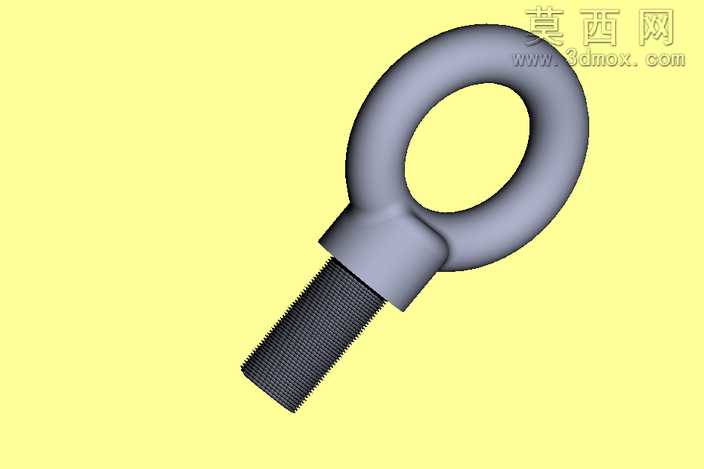

本模型为M20规格眼螺栓的高精度三维建模成果，建模过程严格遵循机械设计标准中吊环螺栓的尺寸规范，首先通过草图绘制完成环形吊耳的轮廓曲线，采用扫掠特征生成环形主体的基础实体，对吊环与螺杆衔接的过渡部位做圆角优化处理，避免应力集中的结构缺陷，符合起重类紧固件的力学设计要求。螺杆部分采用螺旋线扫描切除的方式生成标准M20外螺纹结构，精准还原螺纹牙型角、螺距等关键参数，螺纹段与光杆衔接处的退刀槽结构也做了精细化建模，还原真实零件的加工工艺特征。材质渲染阶段，为模型赋予哑光合金钢材质，调整金属粗糙度、反射率参数，模拟经过锻造、表面发黑处理的金属质感，背景采用高对比度明黄色衬底，突出模型的结构轮廓与细节特征。建模过程中对吊环的内孔直径、环体截面直径、螺杆有效螺纹长度等关键尺寸做参数化约束，可通过修改参数快速适配不同规格的眼螺栓设计需求。整体模型结构完整，无破面、重叠几何等建模缺陷，各部位衔接自然流畅，既还原了眼螺栓作为起吊紧固件的功能结构特征，也通过渲染处理清晰展现零件的外观质感，可用于机械装配场景搭建、紧固件选型演示、起重工装设计验证等场景，能够直观呈现该类零件的外形特征与结构细节，为相关机械设计工作提供精准的三维模型参考。
