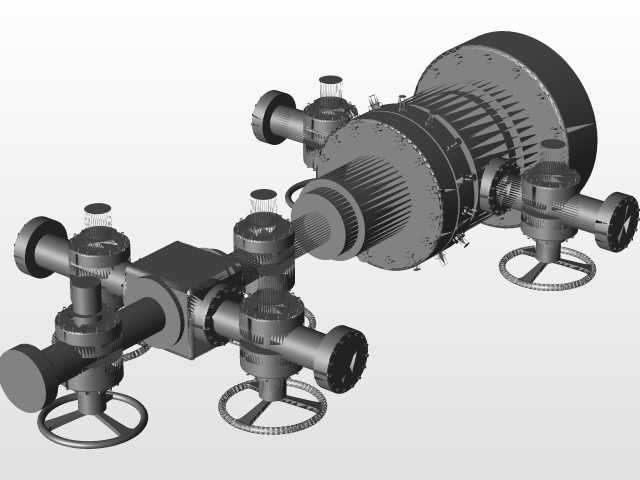

多通道带手轮工业管路控制阀组结构

这套阀组结构主要面向油气开采井口、化工介质输送工段的多通路流体管控场景，实际作业中可同时实现多路介质的通断、流向切换与压力调节，替代传统单阀分散布置的管路方案，减少管路接头数量，降低现场泄漏点风险。从结构设计来看，主体采用集成式汇流管腔设计，将多个控制单元整合在同一主体基座上，每个控制支路都配置独立的手轮操作机构，手轮采用轮辐式结构，操作时受力均匀，即便现场带压工况下也能通过常规扳手辅助完成启闭动作，手轮与阀杆的连接位置设置了防尘密封结构，避免现场粉尘、水汽进入阀杆螺纹副造成卡涩。每个支路的法兰连接端都做了凸面密封面加工，可适配常规凹凸面法兰垫片，安装时无需额外加工过渡接头，对接现有工业管路的标准法兰即可完成装配。设计阶段优先考虑了现场操作的便利性，所有手轮的操作高度都保持在同一水平区间，现场巡检人员无需大幅度调整站位即可完成各个支路的操作，阀杆的行程做了限位设计，全开全关位置都有明确的触感反馈，避免操作过位造成密封面损伤。主体管腔的流道做了圆弧过渡处理，减少介质流经时的湍流阻力，降低管路冲蚀风险，各个支路的通径保持一致，可适配同规格的管路输送流量要求，相邻手轮之间预留了足够的操作间隙，即便佩戴劳保手套操作也不会出现相邻阀件误碰的情况。安装边界方面，整体结构的外接法兰端面都在同一安装基准面上，现场安装时可直接对接水平布置的工艺管路，底部预留了支撑脚安装位，可通过常规U型螺栓固定在管路支架上，无需额外设计定制安装支座。上部的承压端盖采用螺栓圆周均布锁紧的结构，检修时可直接拆解端盖更换内部密封件，无需将整个阀组从管路上切割拆除，大幅缩短现场检修停机时间。各个阀位的密封副采用硬密封加软密封的复合结构，低压工况下靠软密封实现零泄漏，高压工况下硬密封面承担主要密封压力，可适配宽压力区间的介质输送需求，不管是清水、油品还是带轻微颗粒的介质都能稳定实现管控。
