医用氧气分流三联阀结构设计

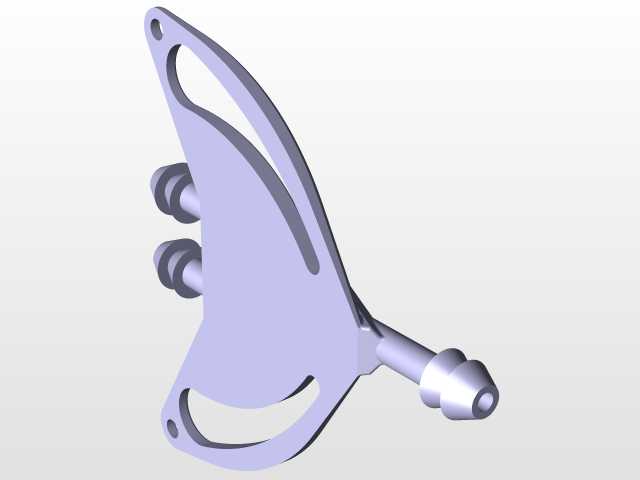

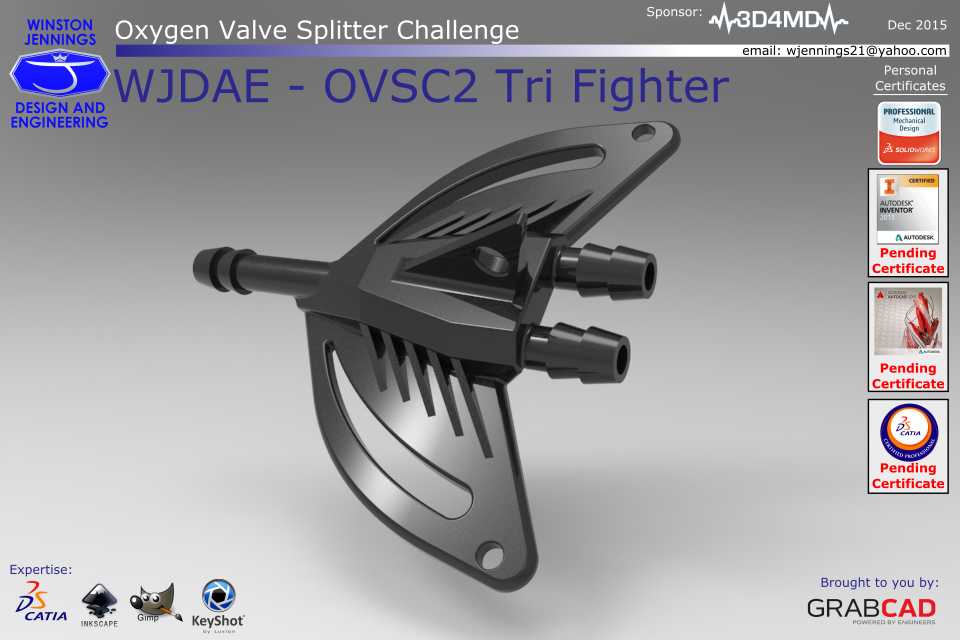

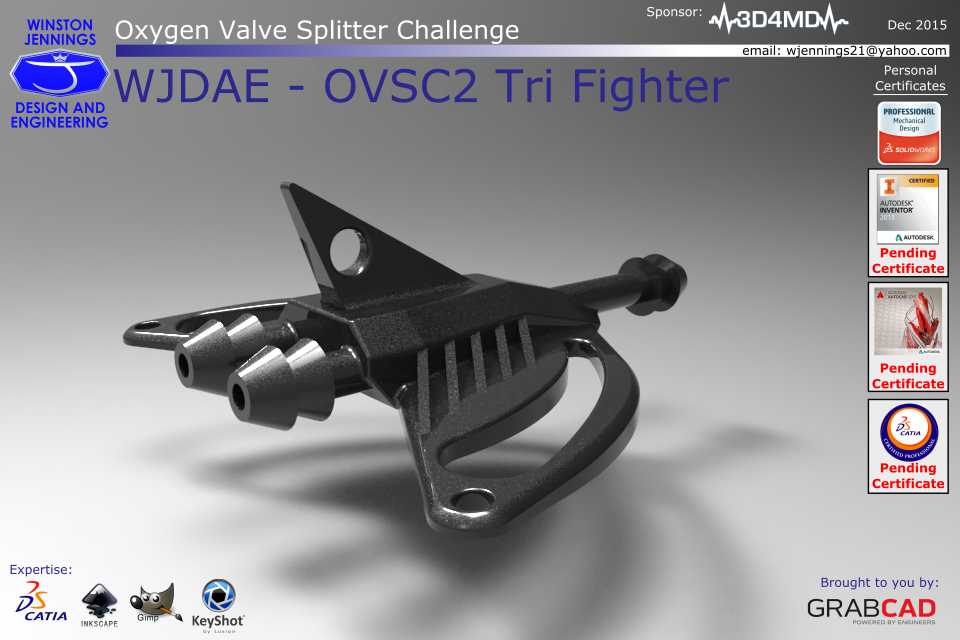

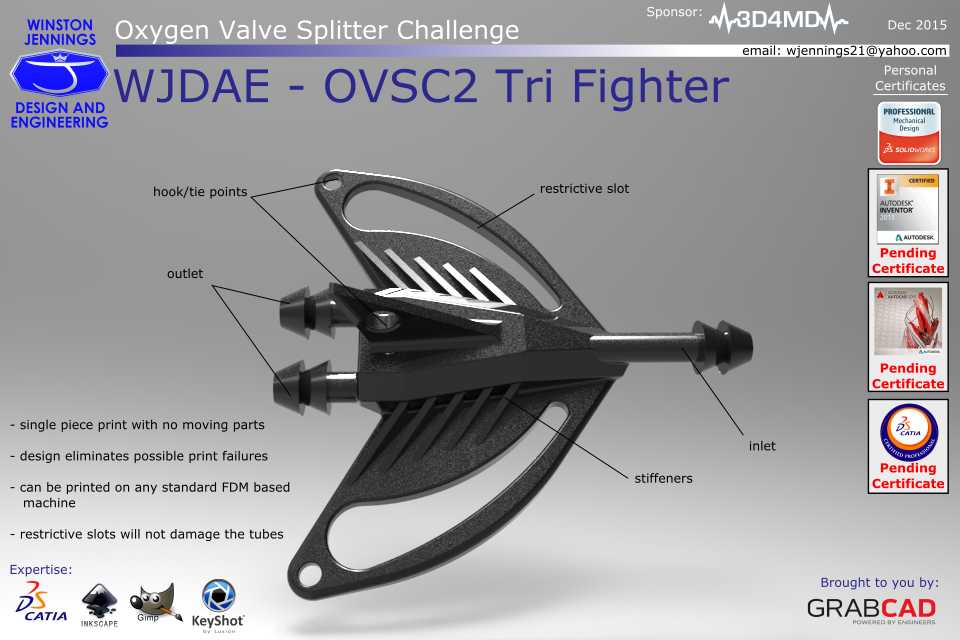

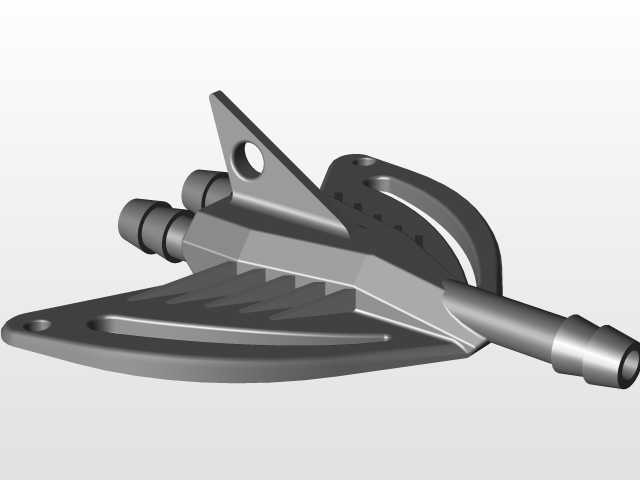

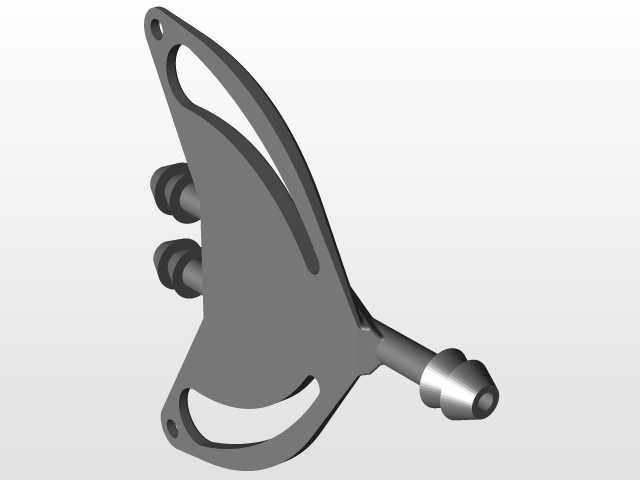

该结构为医用氧疗场景下的气路分流构件，主要适配临床氧疗、家用氧疗场景中单路氧源的多路输出需求，可将单路氧气输入分流为三路独立输出，满足多终端供氧或者多通路配气的使用需求，常见于病房集中供氧终端扩展、家用制氧机多通路接驳、临时氧疗点位的气路拓展场景。结构整体采用翼式布局设计，主体单侧设置单路快插式输入接口，另一侧平行排布两路输出接口，配合主体翼型结构上的安装定位孔，可直接通过紧固件固定在150mm×150mm的标准安装面板上，安装边界完全适配常规医用设备面板的开孔尺寸，无需额外定制转接支架即可完成装配。接口部分采用通用快插结构设计，默认适配7mm外径的氧气管路，接口内壁做了环形密封槽设计，管路插入后可通过管路自身弹性与槽位卡合实现密封，无需额外密封件即可满足医用氧气输送的密封要求，若需适配其他管径的管路，仅需调整接口内孔尺寸即可，主体侧翼的限位狭槽可随接口尺寸同步调整，不会出现结构干涉问题。主体翼型结构并非单纯的造型设计，侧翼上的镂空开槽一方面可以降低构件整体重量，减少安装面板的承重负载，另一方面开槽形成的加强筋结构可以提升主体结构强度，避免管路插拔过程中受力导致的结构开裂，同时侧翼的弧形轮廓可以避免安装后出现尖锐棱角，符合医用设备的安全设计要求。气路内部做了平滑流道设计，输入接口到三路输出接口的流道过渡处均做了圆角处理，减少气路传输过程中的压损，保证各输出端的氧气压力稳定，不会出现单路输出时其他支路压力波动过大的问题。结构整体采用医用级塑料材质加工，可满足常规消毒场景下的耐腐蚀性要求，同时塑料材质的自重较轻，长期安装在面板上不会出现下坠变形的问题，适合批量生产作为氧疗设备的配套扩展配件使用。
