带气动球阀的颗粒取样收集容器结构

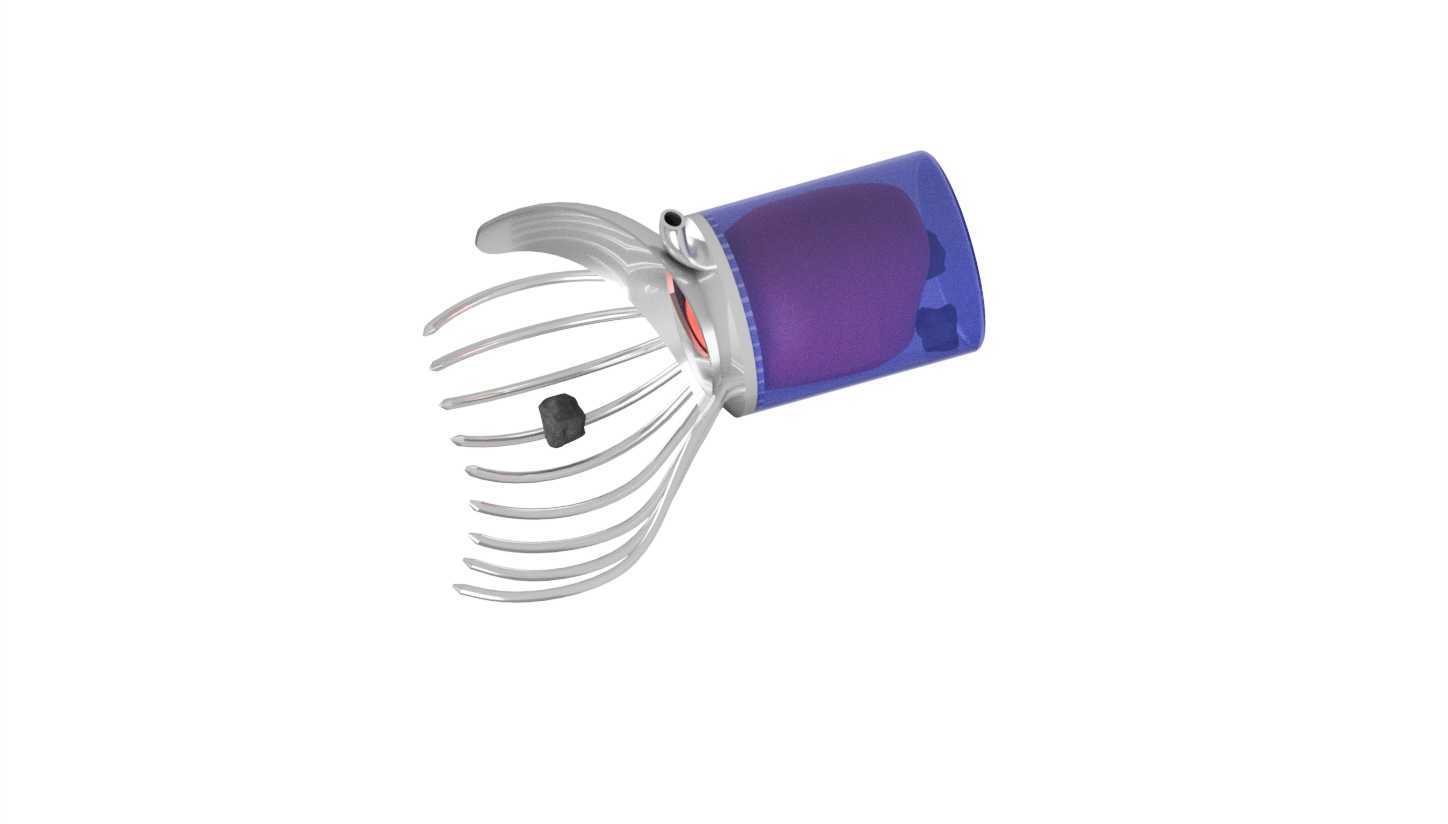

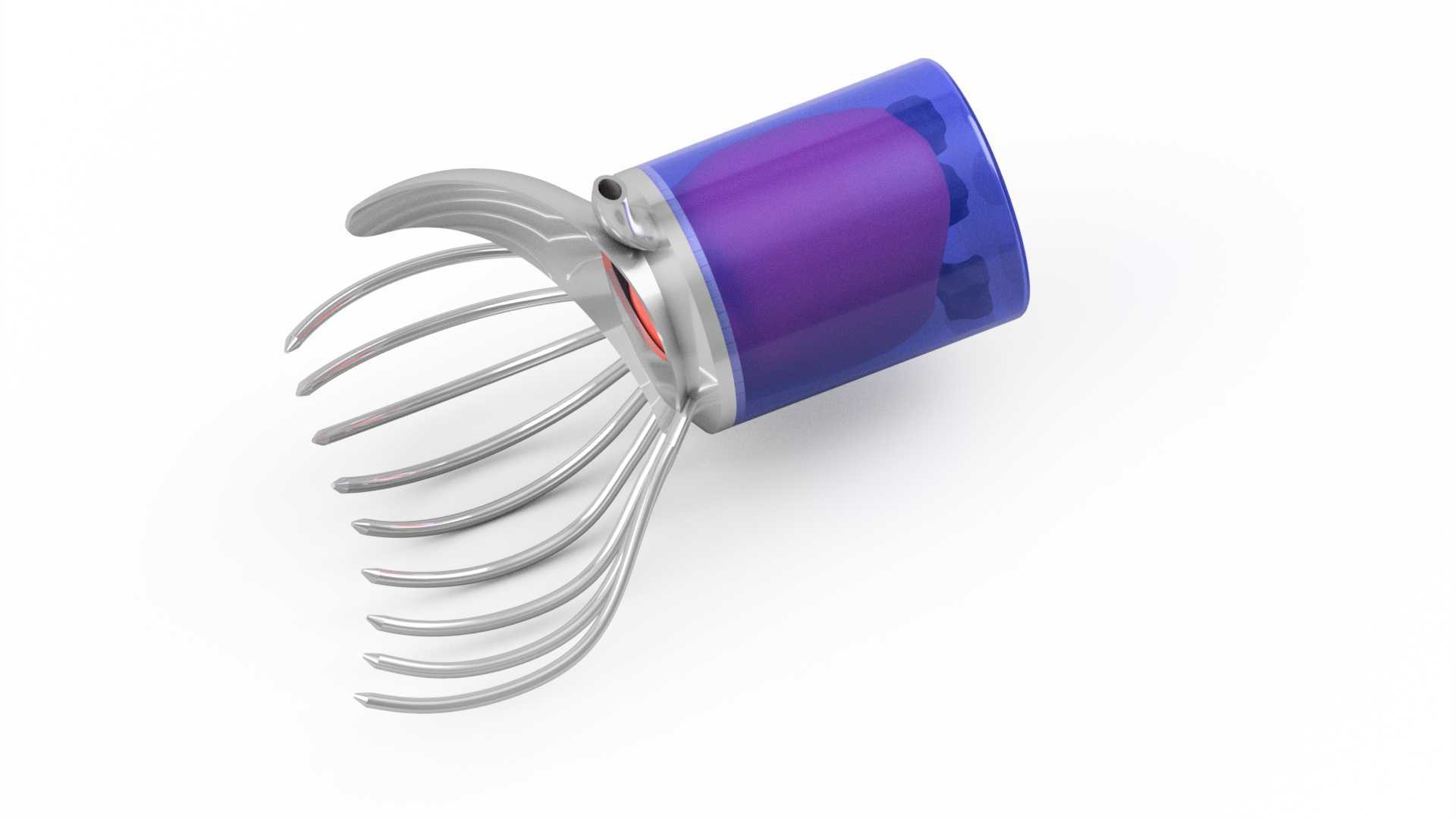

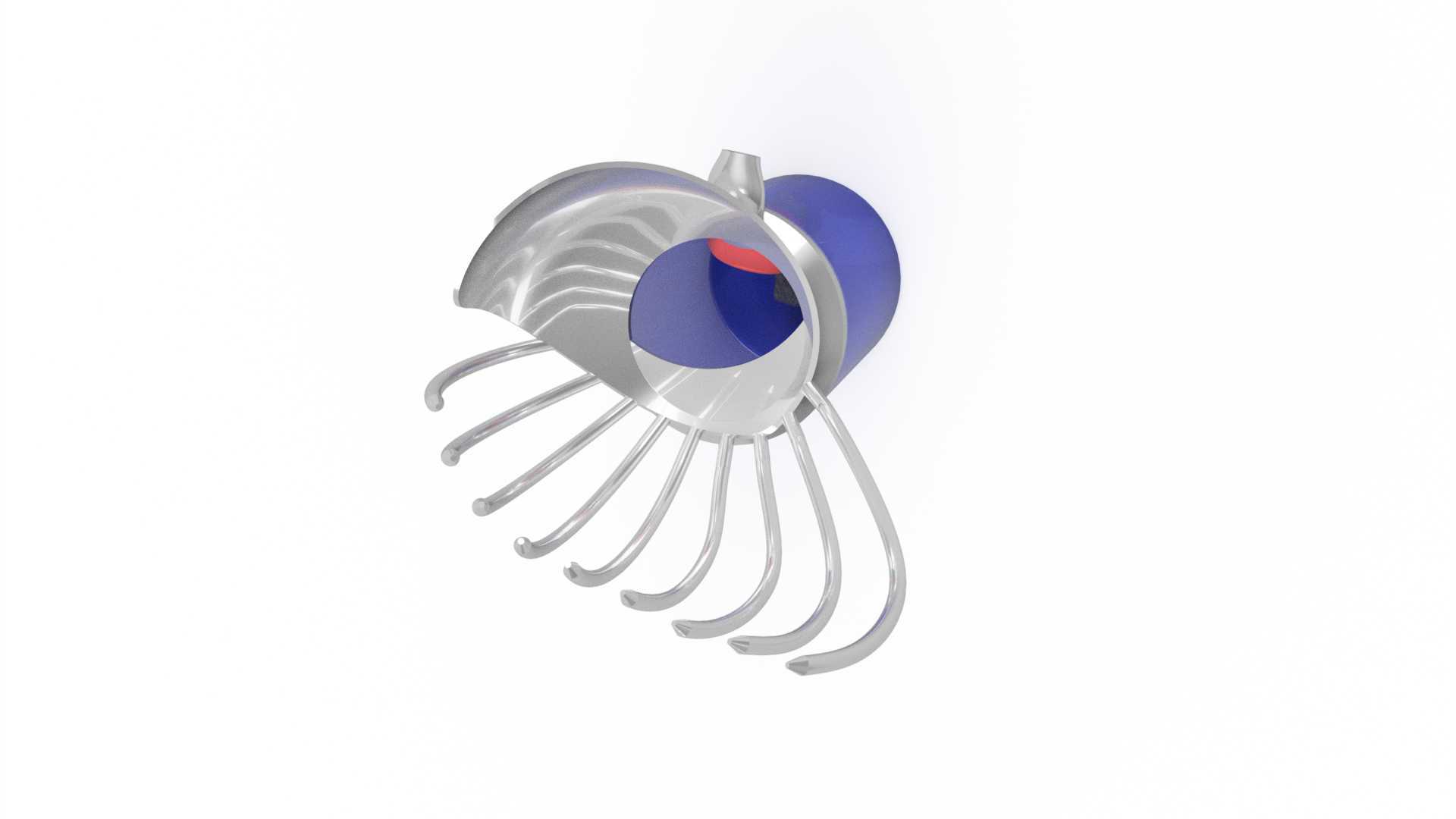

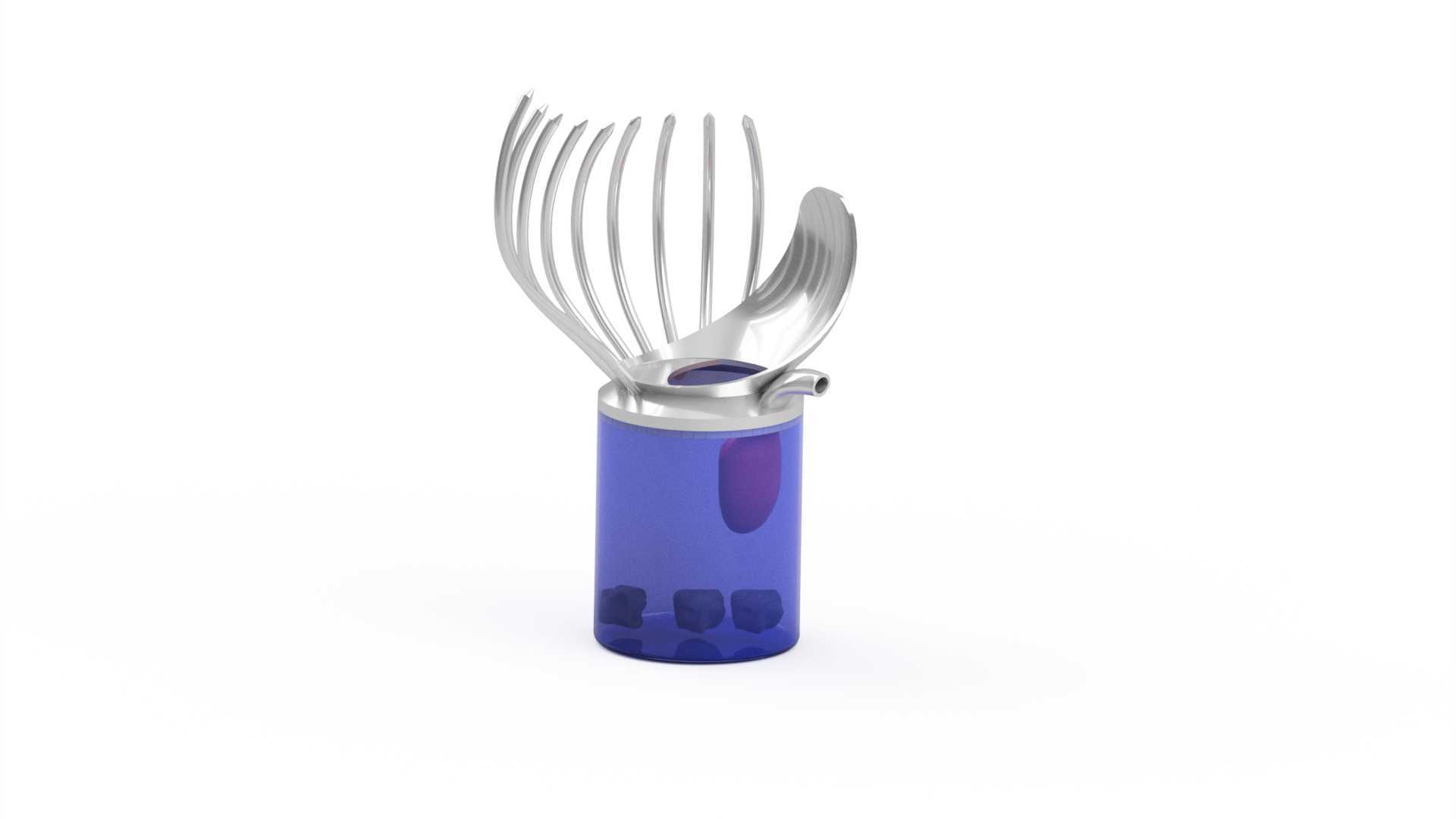

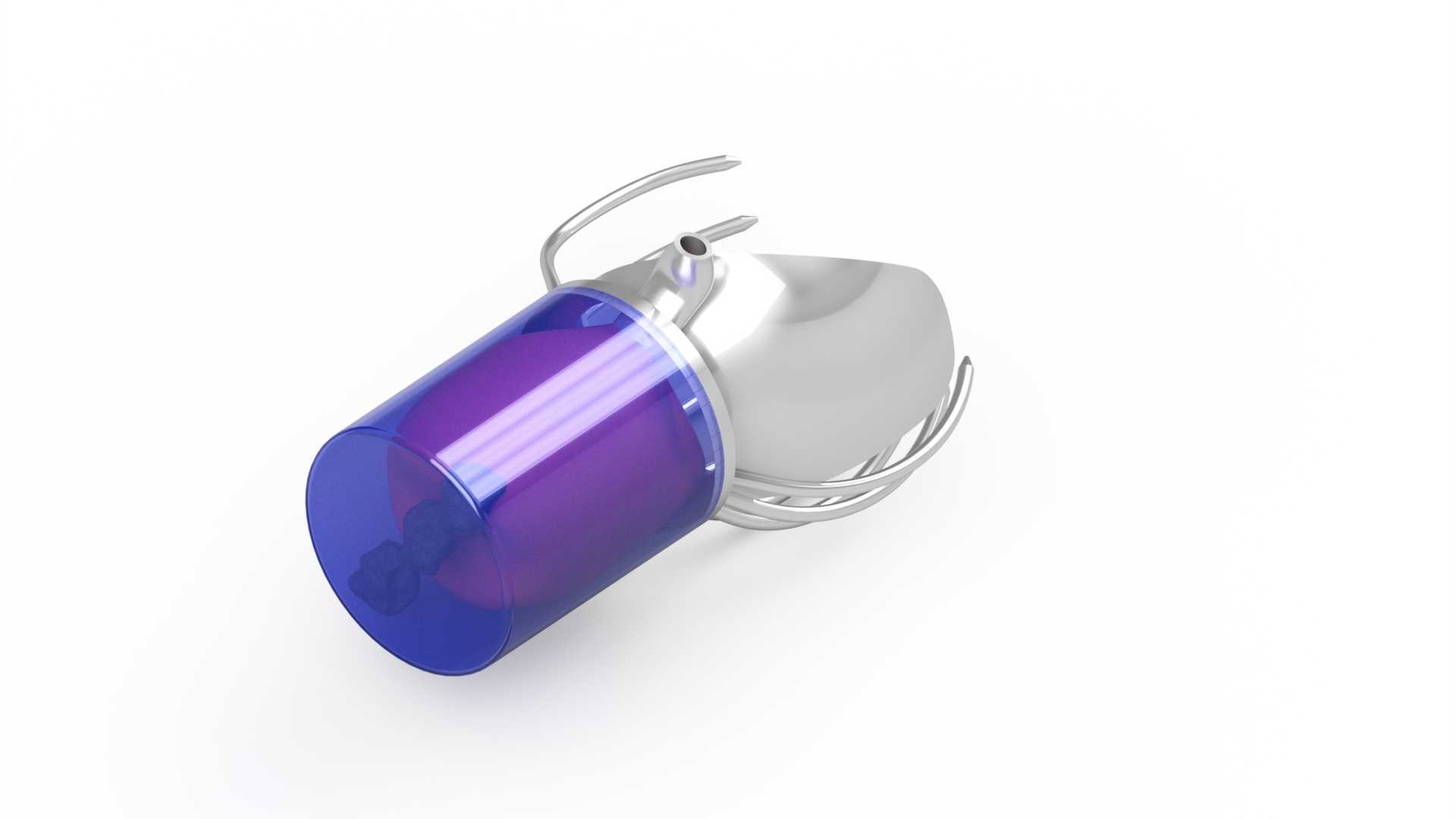

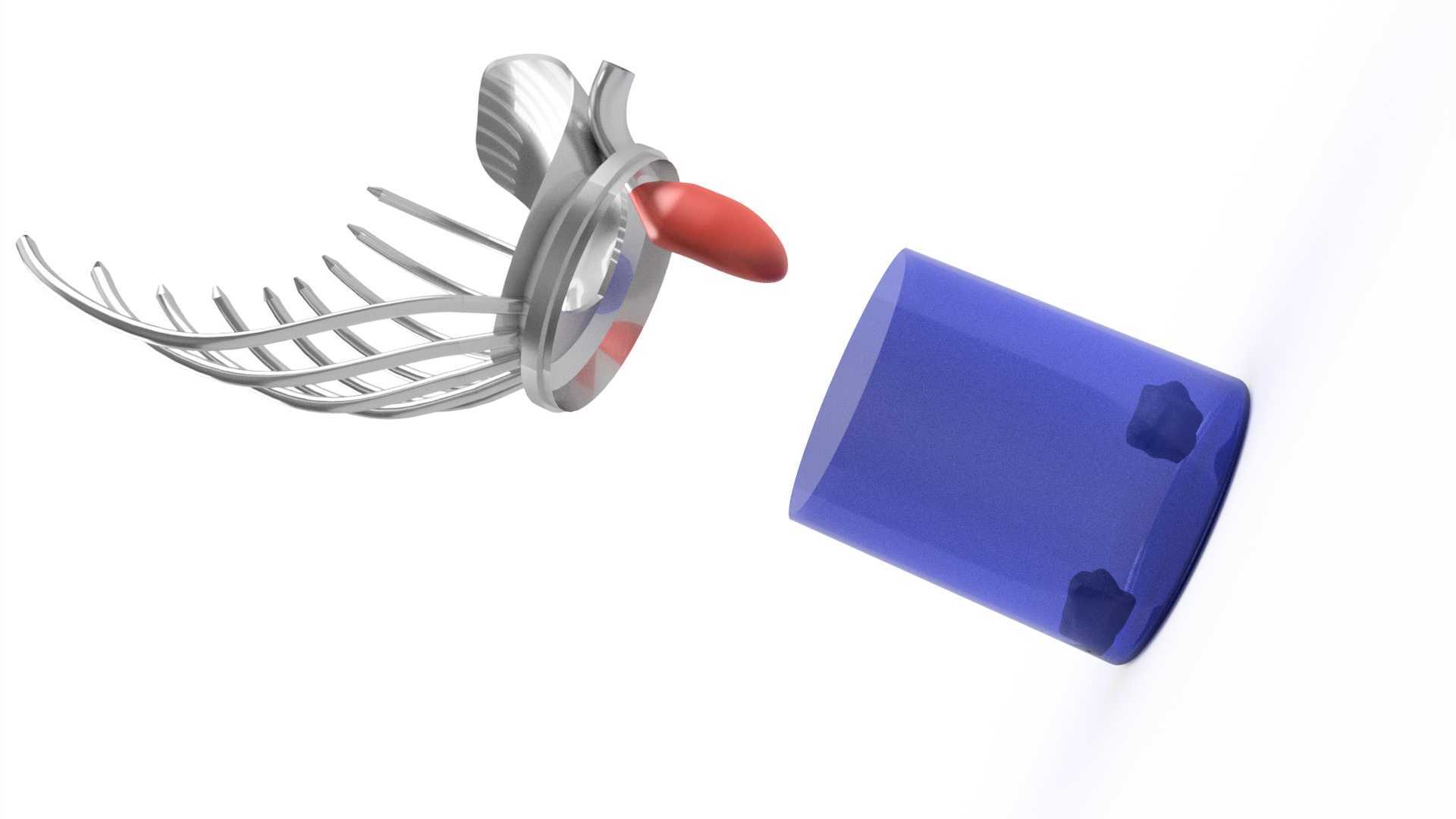

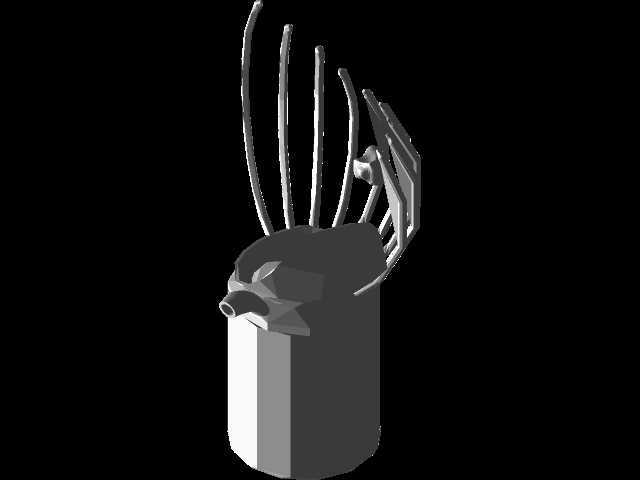

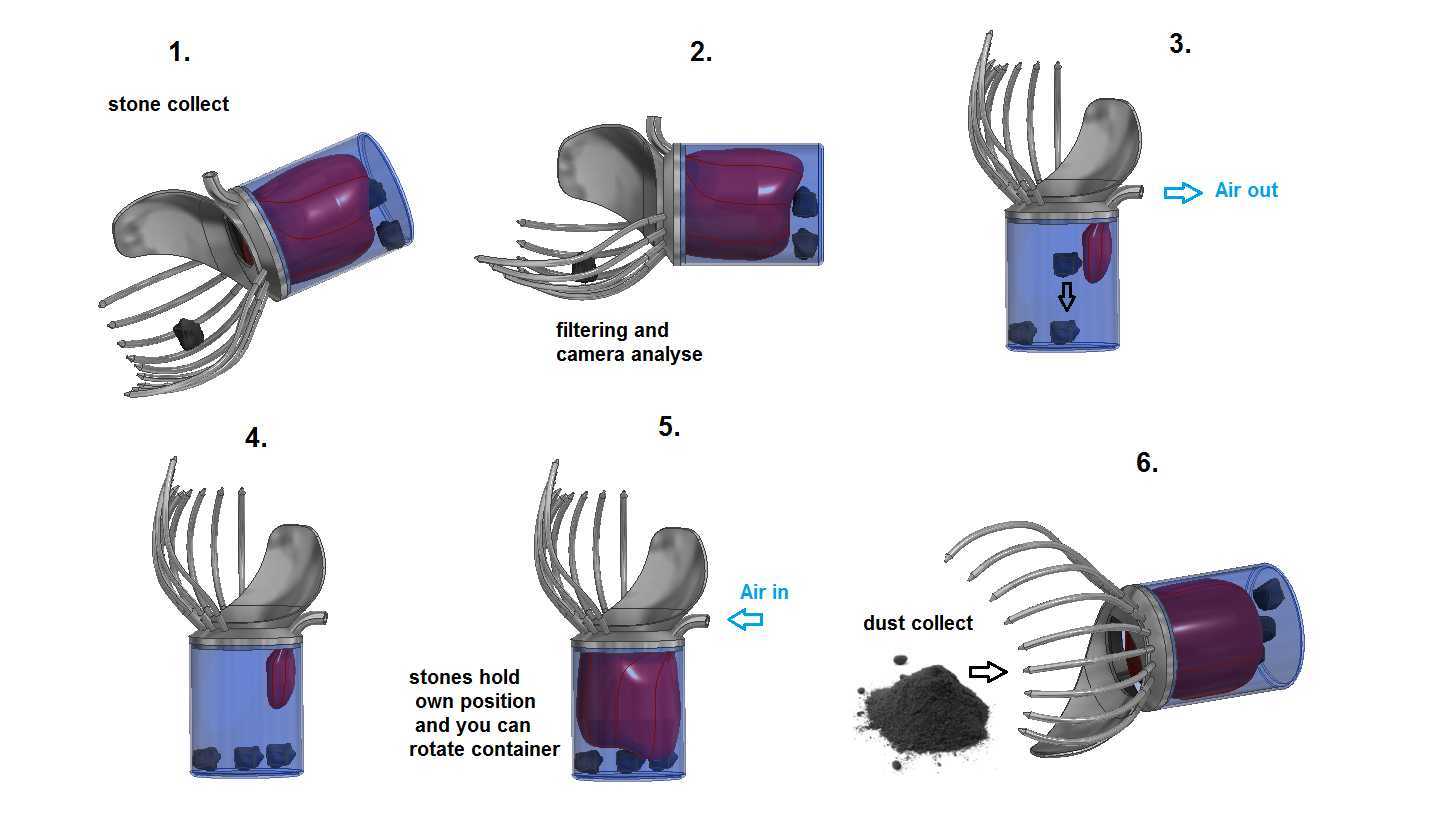

这款带气控球阀的取样收集容器，主要面向散料取样、颗粒分选类作业场景，可适配多关节机械臂末端作为执行工装使用，解决小粒径颗粒、粉尘类物料在取样过程中易洒落、无法原位暂存的实际工程问题。从结构设计逻辑来看，容器主体采用透明可视化筒体设计，作业人员可直接观察内部物料填充状态，筒体前端设置笼式弹性拨料结构，在接触物料堆时可通过弹性筋条将块状颗粒、粉尘物料拨入筒体内部，无需额外配置拨料执行元件，简化末端工装的动力配置。气路控制逻辑上，筒体侧部分别设置进气、出气接口，接入低压压缩空气后，可通过内置球阀的换向实现不同作业状态切换：取样状态下出气端导通，筒体内形成微负压，将拨入笼式结构的粉尘、细小颗粒吸入筒体暂存；收集完成后切换气路，进气端导通形成微正压，同时配合球阀的密封动作，将筒体开口封闭，此时即使翻转容器，内部收集的块状颗粒也不会从开口处掉落，可直接将物料转移至检测工位。安装边界方面，容器尾部设置标准机械臂连接法兰，可直接适配负载3kg以上的六轴工业机械臂末端，铝合金材质的主体结构自重仅290g左右，不会给机械臂带来过大的负载压力，筒体直径控制在80mm，可伸入常规的反应釜取样口、物料输送管道旁通取样位完成作业，笼式拨料结构在收缩状态下最大外径与筒体一致，伸展状态下最大外径120mm，可覆盖更大范围的物料接触面，提升单次取样的物料收集量。实际作业过程中，无需配置大流量真空发生装置，仅需车间常规0.4-0.6MPa的压缩空气气源即可驱动，球阀换向动作响应时间小于0.5s，可配合机械臂的运动轨迹完成连续取样作业，针对不同粒径的物料，可更换不同网孔尺寸的笼式筋条，实现块状物料与粉尘的分级收集，收集完成后可直接旋转筒体将内部物料倒出，无需拆解结构，清理维护难度低。结构细节上，筒体底部设置定位凸台，放置在检测台时可直接卡入定位槽，避免容器倾倒，球阀密封面采用耐磨橡胶材质，可耐受常规颗粒物料的磨损，长期作业无泄漏问题，气路接口采用快插式结构，现场接通气源即可投入使用，无需复杂的管路配置。
