NASA旋翼67航空动力叶片结构

这款旋翼结构主要面向航空动力试验、流体仿真验证场景，是轴流类叶轮机械研发阶段常用的基准验证构型，常被用于跨音速压气机级的气动性能校核、流场仿真结果对标，也可作为小型涡喷动力、涵道推进装置的转子原型参考。从实际工程用途来看，该旋翼作为压气机级的核心做功部件，承担着对来流气体做功增压的核心功能，其叶型的弯掠分布、弦长沿叶高的变化规律，直接决定了整级的压比、效率以及稳定工作裕度，在叶轮机械研发流程中，这类基准旋翼的数模常被用来校验CFD仿真的网格划分策略、湍流模型选取合理性，也可作为气动优化设计的初始基准构型。

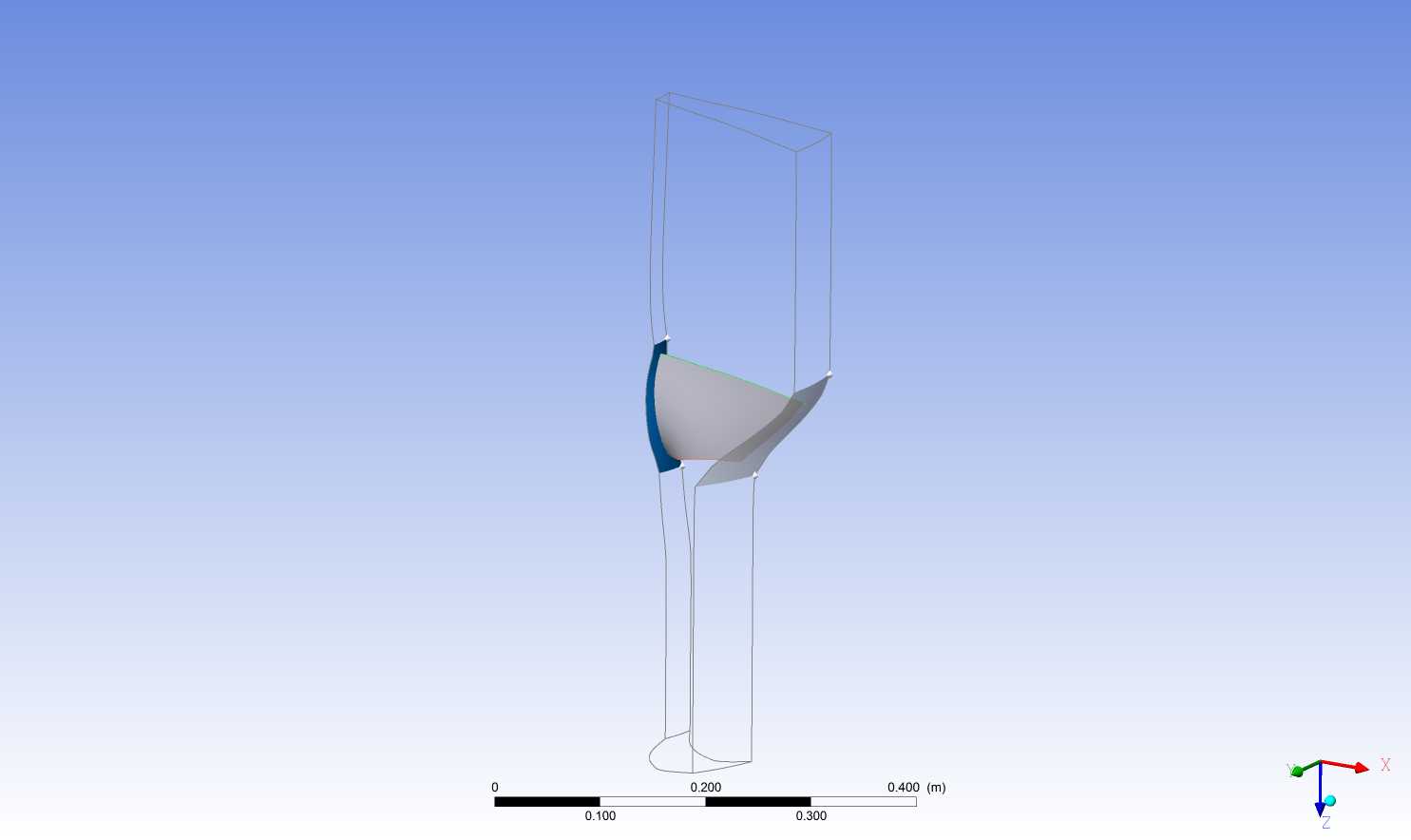

设计层面，该旋翼采用了典型的跨音速转子叶型布局，叶根到叶尖的翼型厚度呈现渐变分布，叶尖区域带有针对性的掠型设计，用来削弱叶尖泄漏涡的强度，降低流动损失；叶片的安装角沿叶高方向存在连续扭转，适配不同半径处的线速度差异，保证各叶高截面的气流攻角处于合理区间，避免局部流动分离。从数模呈现的尺寸边界来看，该转子的径向尺寸控制在0.4米量级，属于小尺寸试验级转子范畴，安装时需要匹配对应尺寸的机匣内壁间隙，叶尖间隙通常控制在叶高的千分之五到千分之十区间，间隙过大会导致泄漏损失激增，过小则容易在运行过程中出现叶尖碰磨故障。

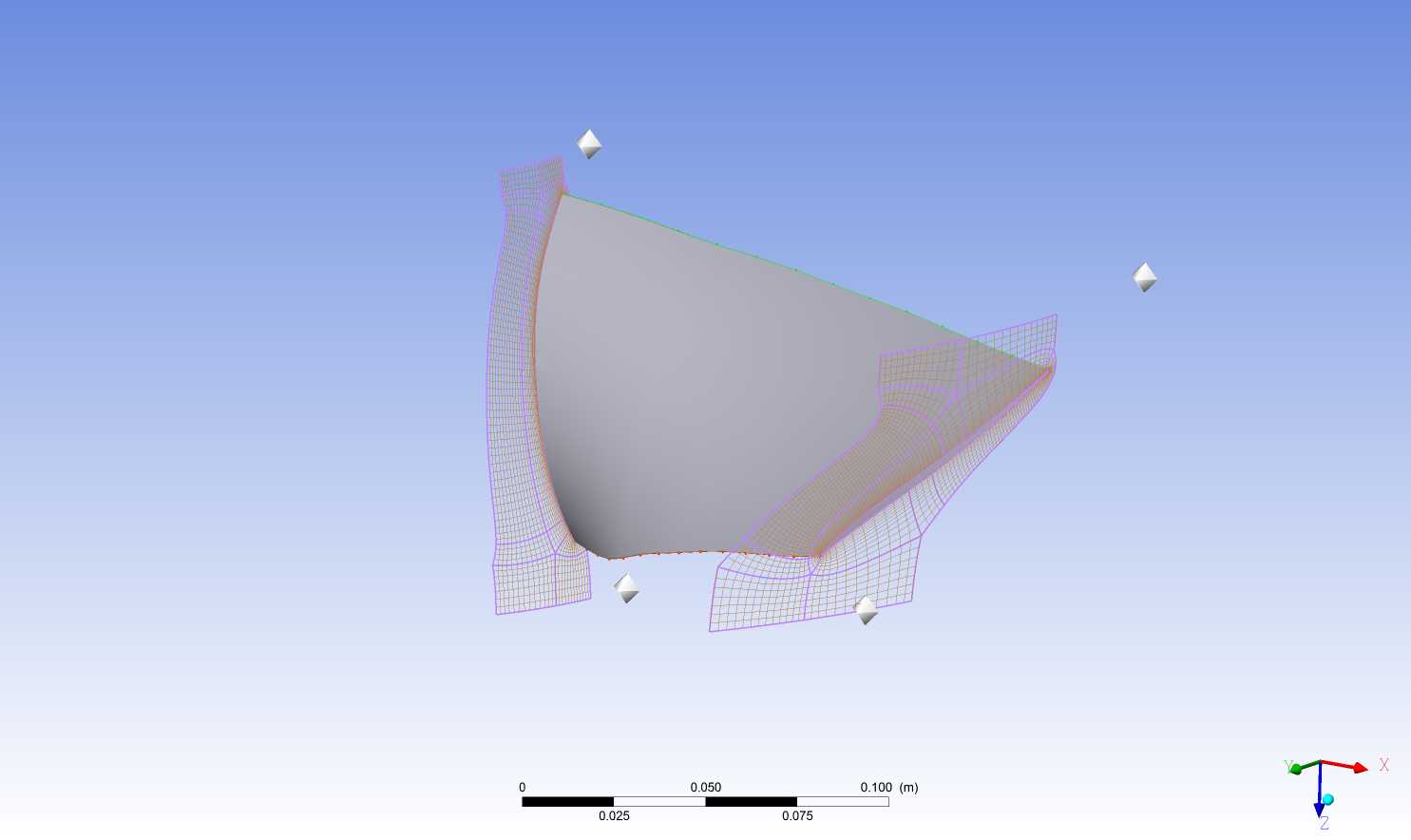

在实际工程应用中，这类旋翼数模除了用于仿真验证外，也可直接导入前处理软件进行结构化网格划分，配套的tin拓扑文件可直接在网格划分工具中调用，大幅减少几何清理、拓扑重构的工作量，适合叶轮机械方向的设计人员开展气动性能迭代、结构强度校核等工作，建模过程中保留了叶片的完整型面特征，包括前缘小圆、尾缘厚度以及叶根与轮毂的过渡圆角，能够满足高精度仿真与加工数模的精度要求，不需要额外进行几何修复即可开展后续的仿真或加工流程。
