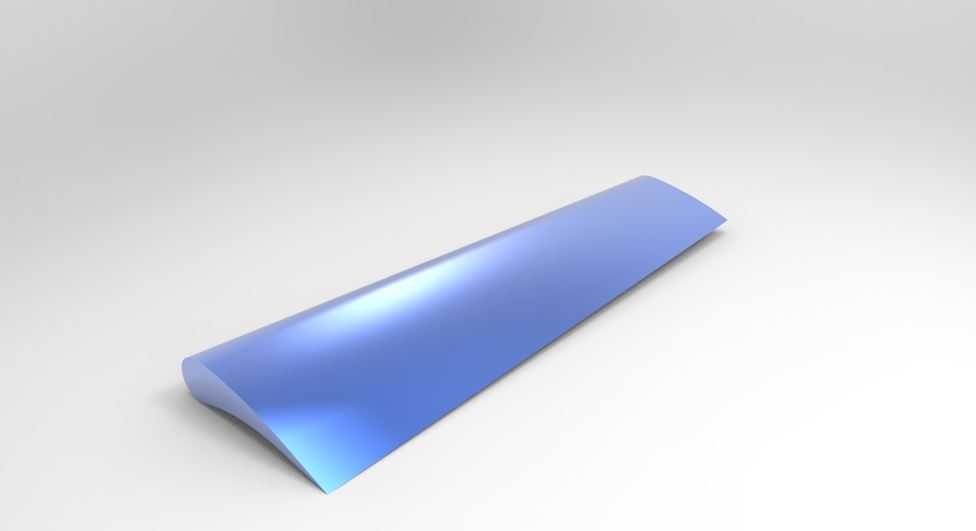

轴流风机专用翼型曲面叶片结构设计

在工业通风、暖通空调、散热排风等场景中，轴流风机的核心做功部件就是叶片，翼型结构的叶片是目前高效轴流风机普遍采用的结构形式，区别于传统直板叶片，翼型截面的叶片能在相同转速下获得更高的风压与风量，同时降低运行过程中的气动噪声与涡流损耗。这类翼型叶片的设计核心，是沿着叶根到叶尖的展向，匹配不同的弦长、安装角与翼型弧度，因为叶轮旋转时，叶根位置的线速度远低于叶尖位置，若整段叶片采用统一的弧度与角度，会出现叶根区域气流推挤、叶尖区域气流脱流的问题，直接导致风机运行效率下降，还会在特定转速区间产生紊流引发的结构振动。从安装边界来看，这类叶片的叶根位置需要匹配轮毂的安装卡槽，通常会预留定位凸台与螺栓过孔，单支叶片的展向长度需要匹配对应叶轮的直径规格，弦长尺寸则需要结合轮毂比来确定，安装时需要保证每支叶片的安装角误差控制在极小范围内，否则会出现叶轮动平衡超标，运行时引发整机共振，严重时还会损坏轴承与电机连接结构。实际选型应用中，这类翼型叶片多用于中低压大流量的通风场景，比如厂房岗位送风、冷却塔散热、设备配套排风等工况，相比等厚度板型叶片，翼型叶片的升阻比更高，相同功率输入下能提升15%左右的通风效率，同时因为气流沿翼型表面的流动更平顺，叶片表面的积灰附着概率更低，长期运行的性能衰减更小。设计过程中需要兼顾气动性能与结构强度，叶片的壁厚分布通常是叶根位置更厚，向叶尖位置逐步减薄，既保证叶根位置能承受旋转带来的离心载荷，也能控制叶尖位置的重量，降低叶轮整体的转动惯量，减少电机启动时的电流冲击。叶片的前缘做了小圆角过渡处理，避免尖锐前缘在含尘气流中出现快速磨损，后缘则做了收薄处理，减少气流离开叶片表面时的尾涡尺度，进一步降低运行噪声。在三维建模过程中，需要先构建不同展向位置的翼型截面，通过曲率连续的曲面放样生成整体叶型，再对叶根安装位置做结构加厚与安装特征的构建，最后完成整体的圆角过渡与壁厚抽壳，保证曲面的光顺度，避免后续加工或模具开模时出现曲面褶皱、曲率突变的问题，这类模型可直接用于后续的气动仿真验证、结构强度校核，也能作为模具开模、3D打印样件验证的基础数模，帮助设计人员快速完成叶轮的匹配设计与性能迭代。
