带内衬结构的罐式燃气轮机燃烧室设计

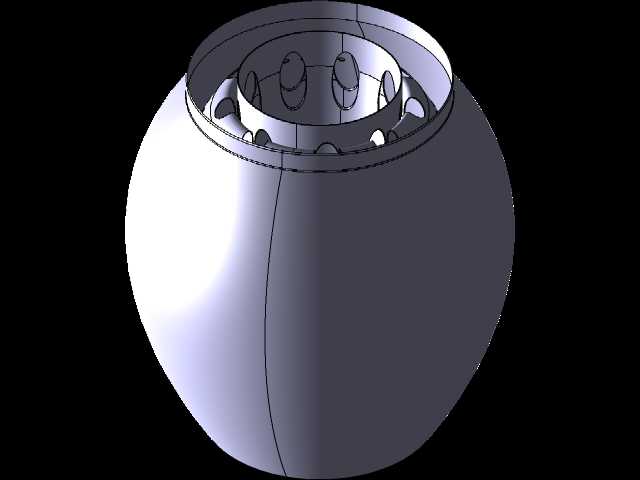

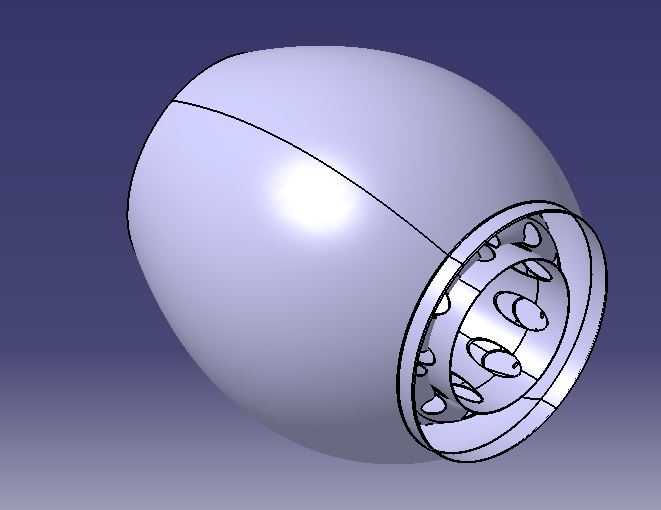

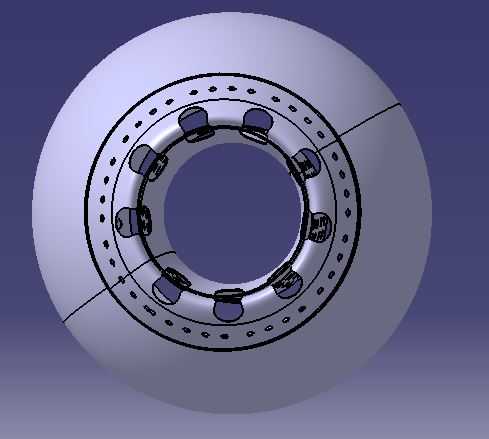

在地面分布式能源站、中小型工业燃气轮机发电机组、船舶辅助动力单元的实际应用场景中，罐式燃烧室是组织燃料与高压空气混合燃烧、将化学能转化为高温燃气热能的核心承载部件，其结构设计直接决定整机的燃烧效率、出口温度场均匀性与运行寿命。这款带完整内衬的罐式燃烧室，整体采用椭球形头部搭配直筒段安装边的构型，椭球形头部的曲率经过流场仿真迭代优化，可引导压气机来流沿壁面形成均匀的冷却气膜，避免头部壁面长期处于高温烧蚀工况；直筒段末端的安装法兰预留了与涡轮导向器对接的定位止口，安装边的螺栓孔位沿周向等距排布，可保证装配时的同轴度误差控制在工程允许范围内，避免高温燃气泄漏引发的效率损失与安全隐患。燃烧室内部的内衬采用分段式搭接结构，内衬壁面开设的多组径向与斜向气孔，可在主燃区形成稳定的回流涡结构，将火焰稳定在主燃区中心位置，避免火焰直接冲刷内衬壁面，同时掺混孔的排布经过温度场匹配设计，可将燃烧室出口的温度分布偏差控制在合理区间，降低后续涡轮叶片的热负荷。从设计思路来看，这款结构优先兼顾了燃烧稳定性与部件可维护性，椭球形头部的容积设计匹配了额定工况下的燃料停留时间，保证燃料在主燃区内充分燃尽，减少不完全燃烧带来的污染物排放与积碳问题；内衬与外壳之间的环形通道为冷却空气流道，压气机输出的高压空气先经该通道预热后再进入主燃区参与燃烧，既回收了壁面的散热量提升整体热效率，又在外壳与高温燃气之间形成低温隔热层，降低外壳的工作温度，减少外部隔热层的敷设厚度。在安装边界上，燃烧室整体轴向长度适配中小型燃气轮机的压气机与涡轮之间的轴向安装空间，最大外径匹配机匣的内部通流尺寸，末端安装法兰的止口直径与涡轮导向器的进口尺寸完全适配，装配时无需额外加工转接段即可完成对接；头部预留的燃料喷嘴安装座位于椭球头部中心位置，安装座的接口尺寸适配标准的旋流杯式燃料喷嘴，可直接匹配现有成熟的燃料供给系统部件，降低整机配套的选型成本。日常运维中，分段式的内衬结构可在不拆解燃烧室整体外壳的前提下，单独更换烧蚀磨损的内衬段，大幅缩短检修周期，降低运维成本，适配工业场景下长周期连续运行的设备维护需求。
