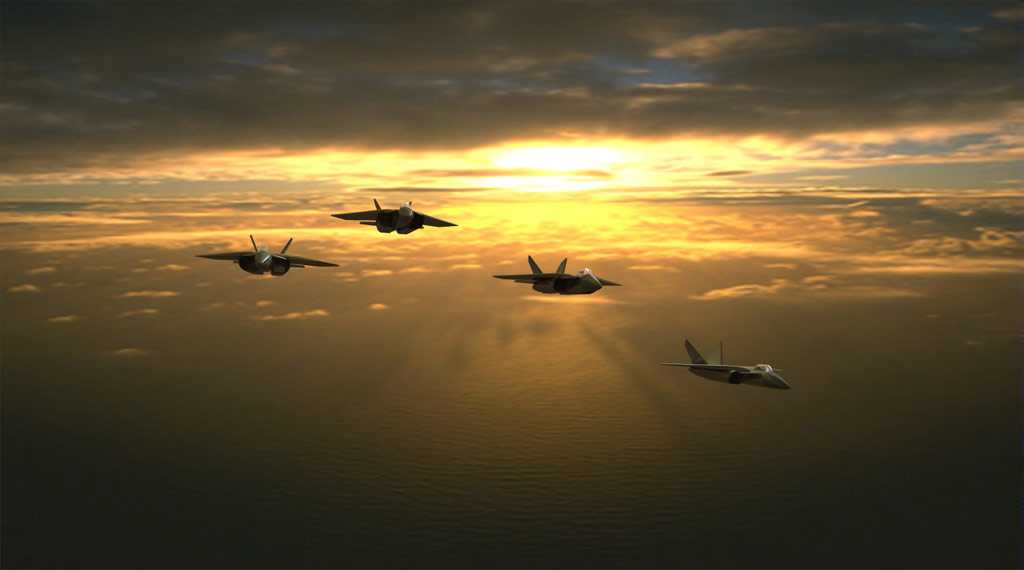

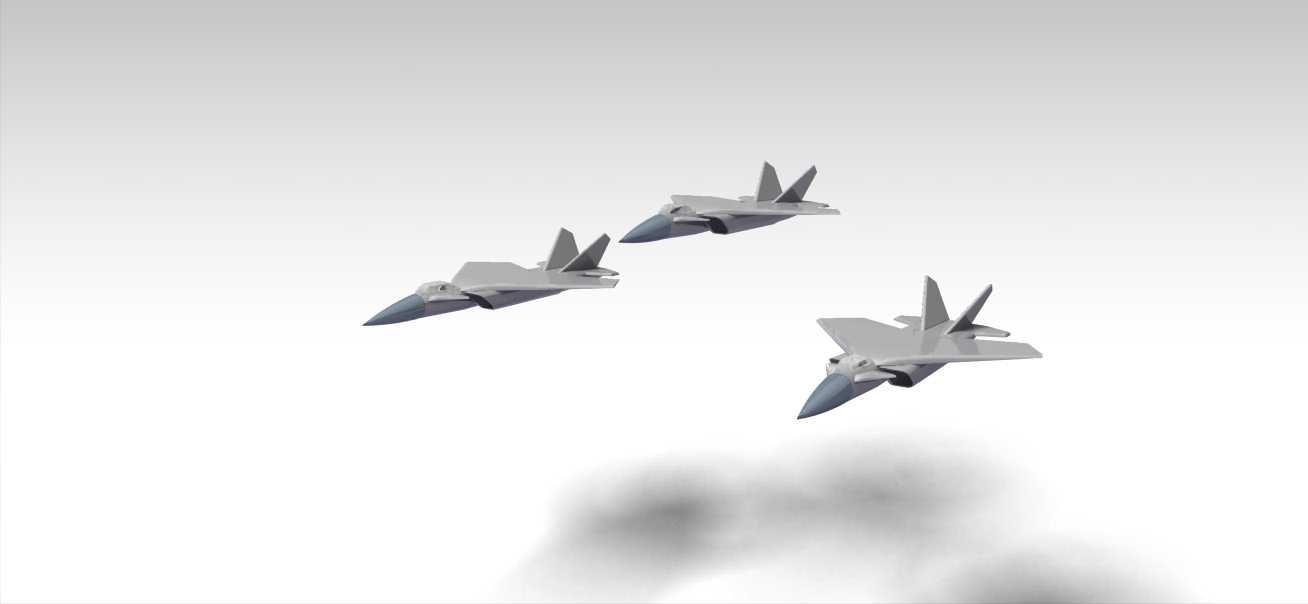

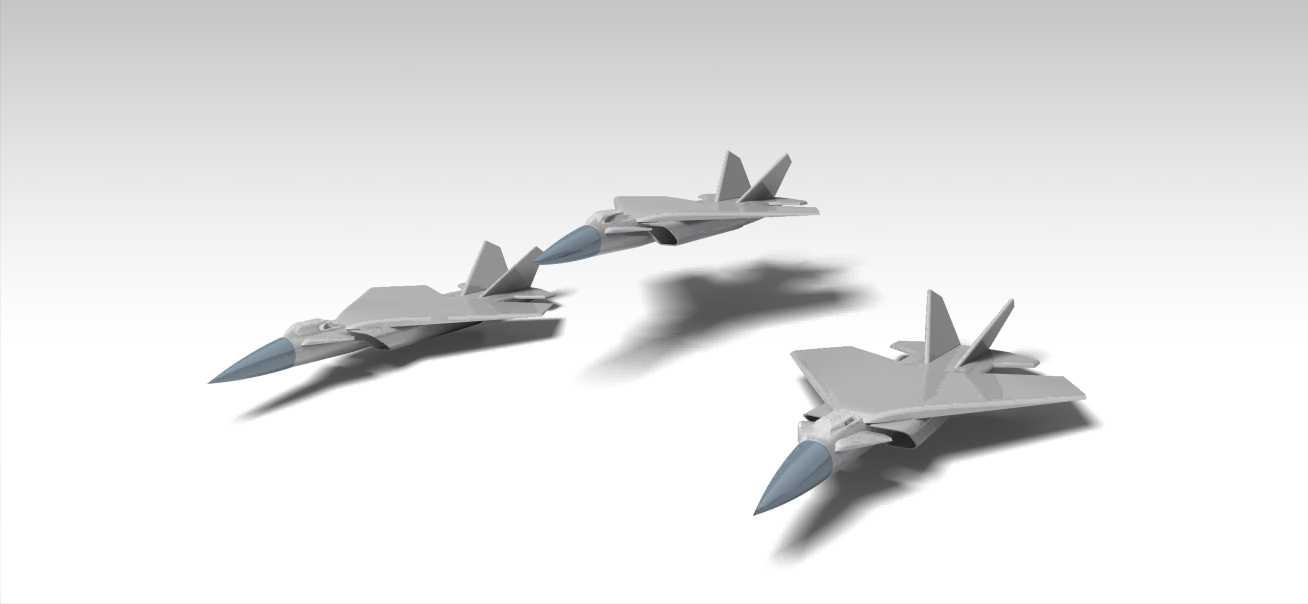

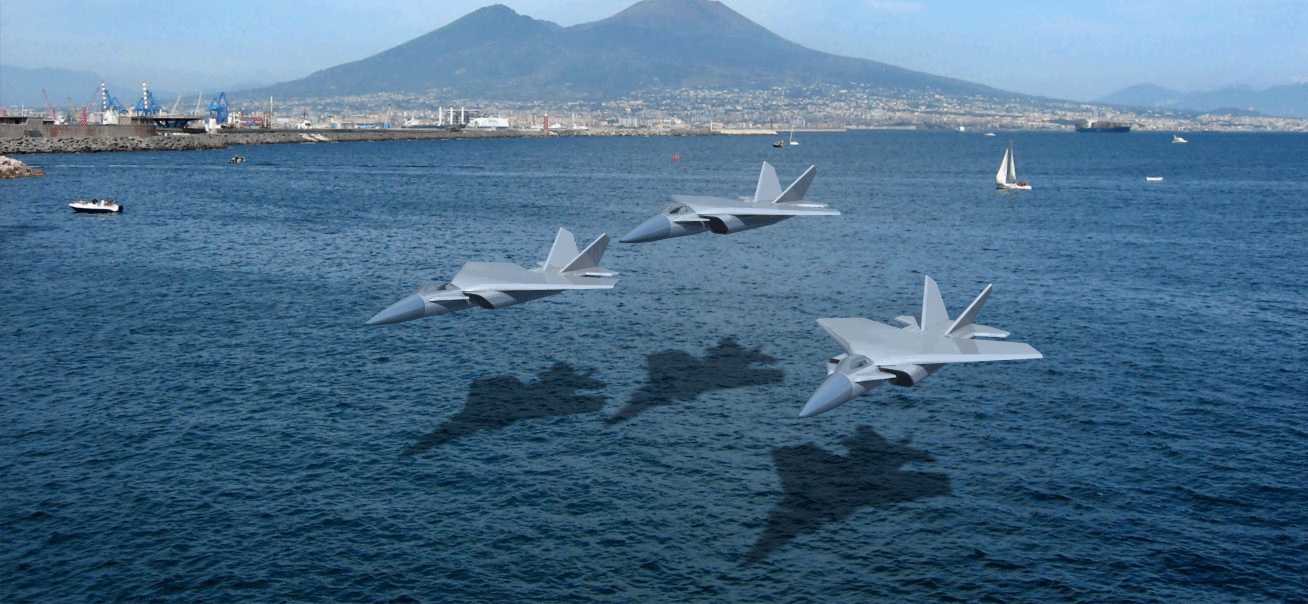

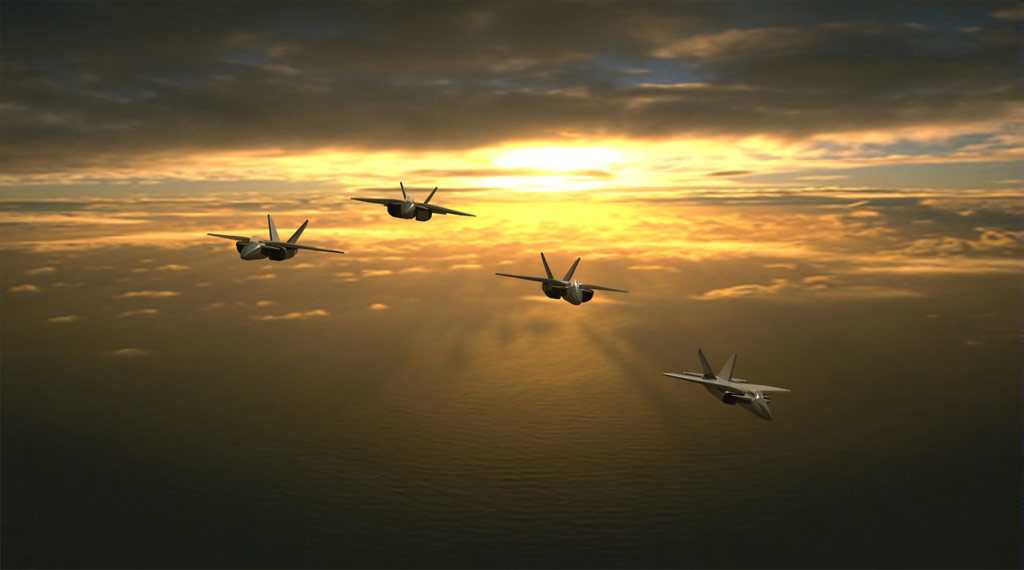

多机编队飞行军用歼击机外观结构设计

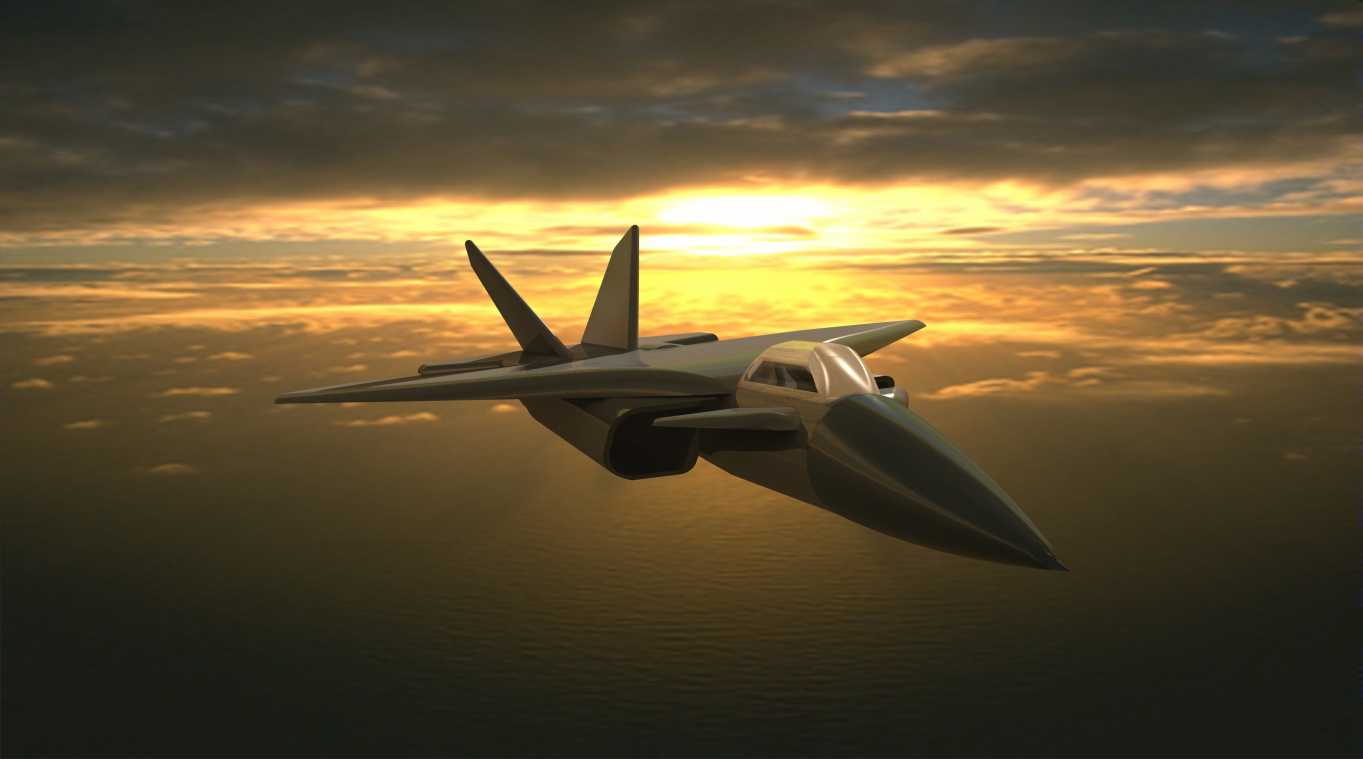

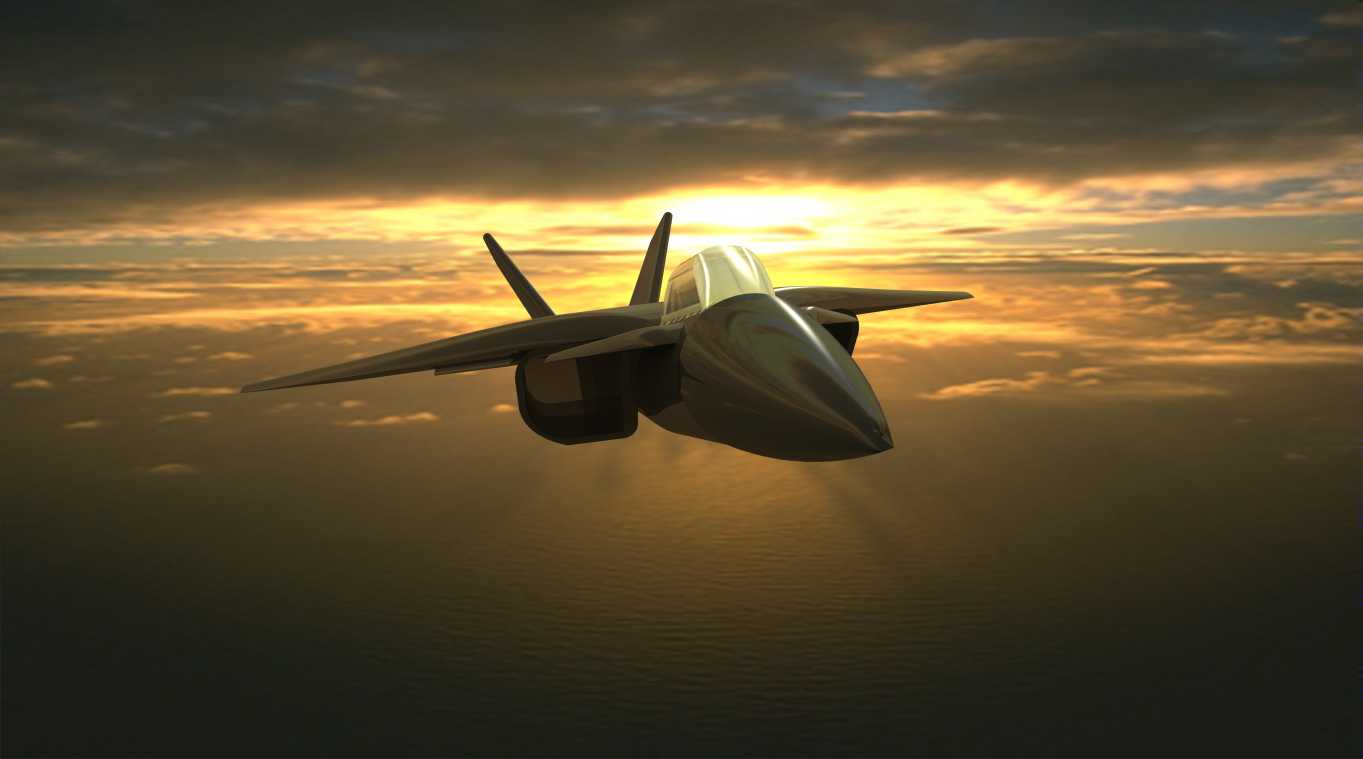

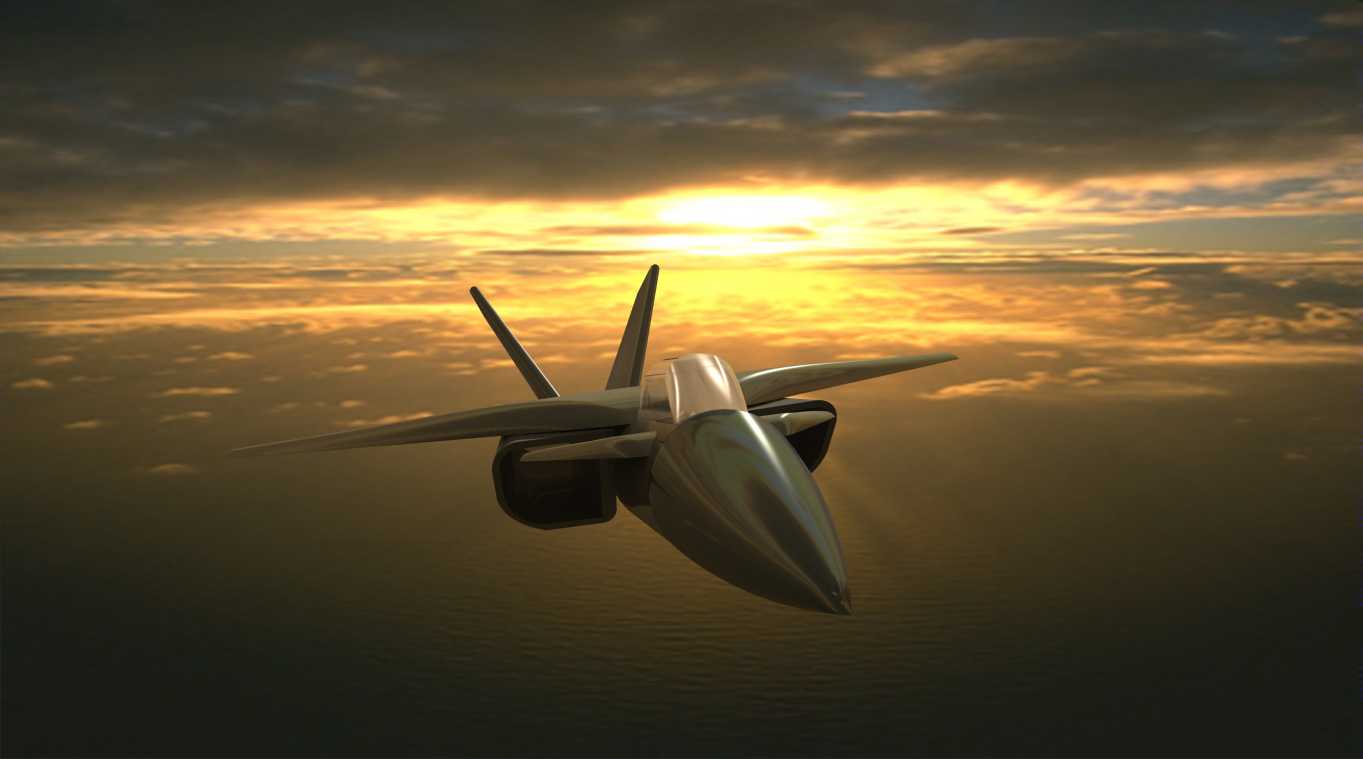

本次呈现的歼击机三维结构设计，围绕空中近距离格斗、制空权争夺的核心作战场景展开，在建模阶段充分考虑了不同作战编队下的气动适配性，可支撑单机战术动作、多机协同编队的模拟推演需求。从实际用途出发，该机型主要承担对空拦截、近距离缠斗、护航伴飞等任务，设计过程中针对高空高速飞行、大过载机动的工况做了结构适配，机身主体采用翼身融合的过渡构型，既能够降低跨音速飞行阶段的空气阻力，也能为内部燃油舱、航电设备舱预留充足的安装空间。建模时优先还原了整机的气动外形边界，机头采用棱边化的菱形截面设计，在保证雷达罩安装空间的同时，兼顾侧向隐身的结构需求，进气道布置于机身侧下方，采用可调斜板的结构预留，可适配不同飞行马赫数下的进气效率要求，避免大迎角飞行时出现进气失稳的问题。整机的外形尺寸按照真实战机的比例做了等比例还原，翼展、机身长度、垂尾高度的比例严格符合气动布局要求，机翼前缘后掠角经过反复校准，匹配高亚音速到超音速阶段的升阻比特性，机翼下方预留了武器挂点的安装接口，可根据任务需求挂载不同类型的空战载荷，接口尺寸符合通用机载挂装的边界标准，不需要额外做结构修改即可完成不同载荷的适配。垂尾采用外倾式双垂尾布局，在大侧滑角飞行状态下能够提供足够的航向稳定性，同时垂尾的结构厚度预留了航电天线、航行灯的安装空间，尾喷口与机身尾部做了一体化的过渡设计，减少尾部的气流分离阻力。在细节结构处理上，座舱盖采用整体式水泡形构型，保证飞行员的全向视野，座舱内部的弹射座椅安装位、操纵台位置都做了准确的结构预留，起落架舱的位置、舱门开合的边界也按照真实收放逻辑做了结构还原，可支撑起落架收放动作的模拟演示。整个建模过程始终围绕实际作战使用中的结构需求展开，没有多余的装饰性结构，每一处外形曲面的调整都对应实际飞行中的气动要求，安装边界的预留充分考虑了机载设备、武器系统、动力系统的实际尺寸，能够直接用于空战战术模拟、航空科普展示、飞行器结构教学等场景，也可作为同类战机改型设计的基础参考模型，帮助结构设计人员快速理解歼击机的整体布局逻辑，减少前期方案论证阶段的外形调整工作量。
