小型遥控飞机动力推进系统3D打印组件

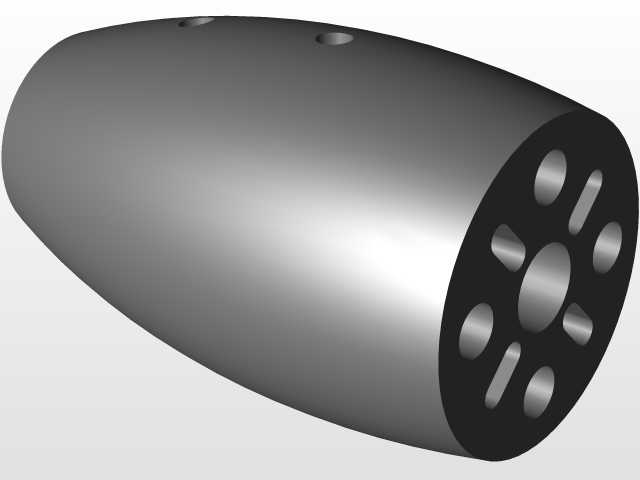

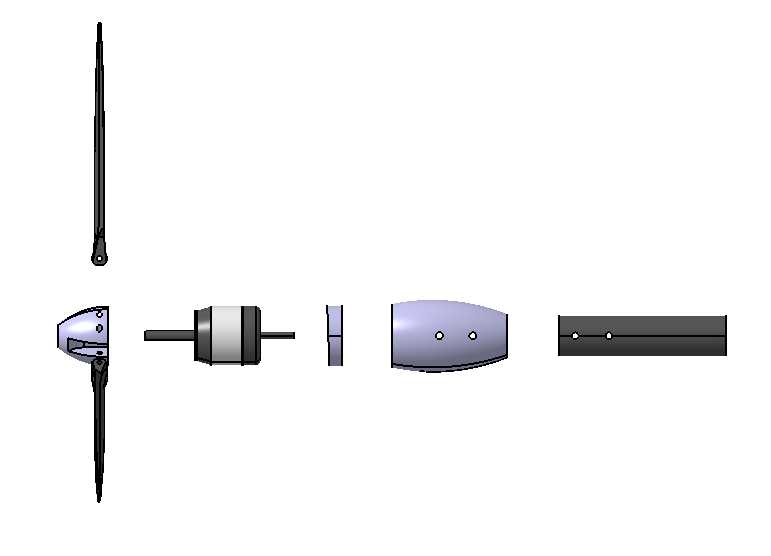

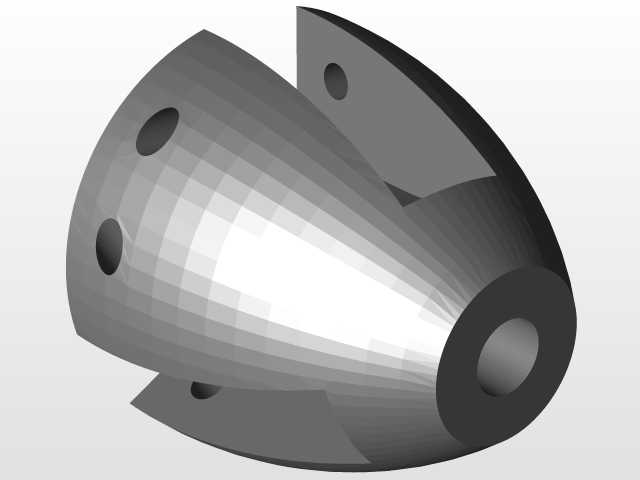

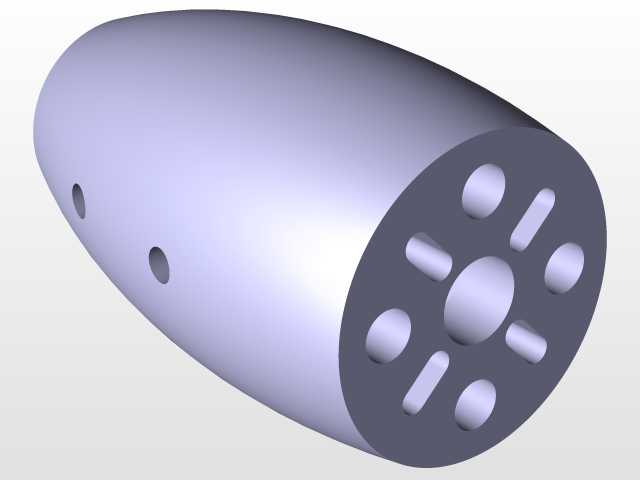

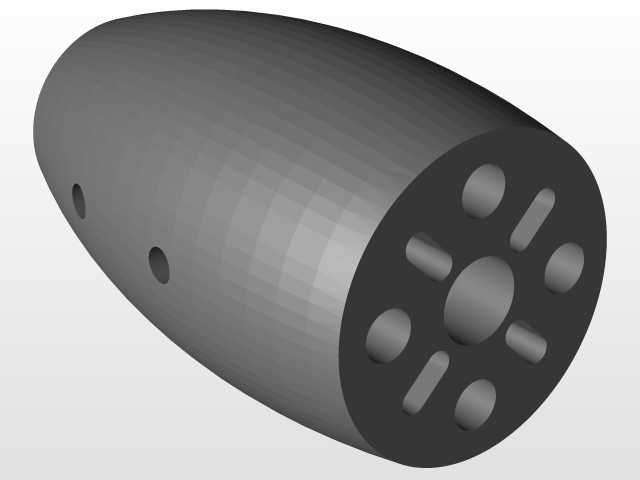

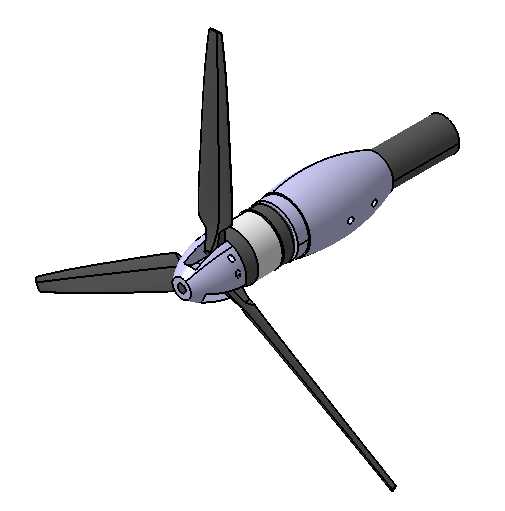

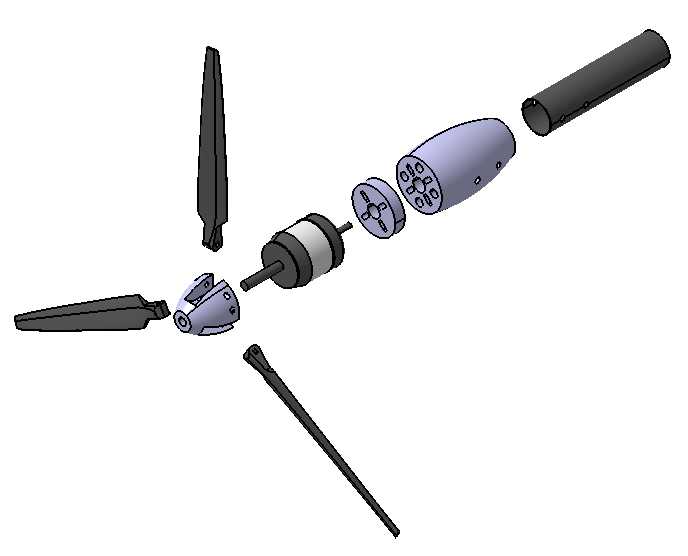

这套组件面向起飞重量不超过2公斤的小型遥控固定翼飞机设计，整套部件采用3D打印工艺制作，适配常规外转子无刷动力单元的安装需求，可直接完成动力段从电机输出到螺旋桨拉力传递的全链路结构衔接。从实际装机场景来看，该套组件覆盖了电机安装座、整流头罩、桨夹转接结构、尾撑杆连接段几个核心部分，各部件之间采用止口定位加螺栓紧固的配合方式，不需要额外定制复杂的连接工装，打印完成后去除支撑即可完成装配，适配市面上多数22系列、28系列外转子航模电机的安装孔位，安装孔预留了足够的调节余量，可根据实际选用的电机尺寸微调安装位置。设计过程中优先考虑了轻量化需求，所有非受力区域都做了壁厚优化，在保证1.5mm最小打印壁厚的前提下尽可能去除冗余材料，头罩部分预留了散热开槽，能够在飞行过程中引导气流穿过电机外壳，带走高负荷运转产生的热量，避免动力单元过热退磁。桨夹转接结构做了动平衡预留设计，端面设置了配重粘贴槽，装机前可配合简易平衡仪调整整体转动惯量，降低高转速下的振动传递，避免振动传导至机身引发舵面共振、影像设备画面抖动等问题。尾撑连接段采用等径圆管配合设计，可适配常规直径的碳纤维尾撑杆，连接位置预留了紧定螺钉安装孔，不需要粘接即可完成杆体固定，后期维护拆卸时可直接拆分，方便调整尾翼力臂长度适配不同气动布局的机型。各部件的安装边界都做了倒角处理，既能够避免3D打印过程中出现翘边问题，也能减少装配过程中尖锐边角带来的操作风险，头罩的外形做了流线型修型，能够降低动力段的迎风阻力，配合螺旋桨的滑流优化提升整体推进效率。实际使用中，这套组件可直接替换同级别轻木机、泡沫机的原厂动力安装结构，打印材料可选用常规PLA或者更高强度的PETG，在满足结构强度的前提下，整套打印部件的总重量控制在15克以内，不会给整机带来过多的重量负担，适配3S锂电池动力系统的拉力输出需求，可满足休闲飞行动作、基础特技动作的动力结构支撑要求。
