紧凑型可折叠电动固定翼无人机结构设计

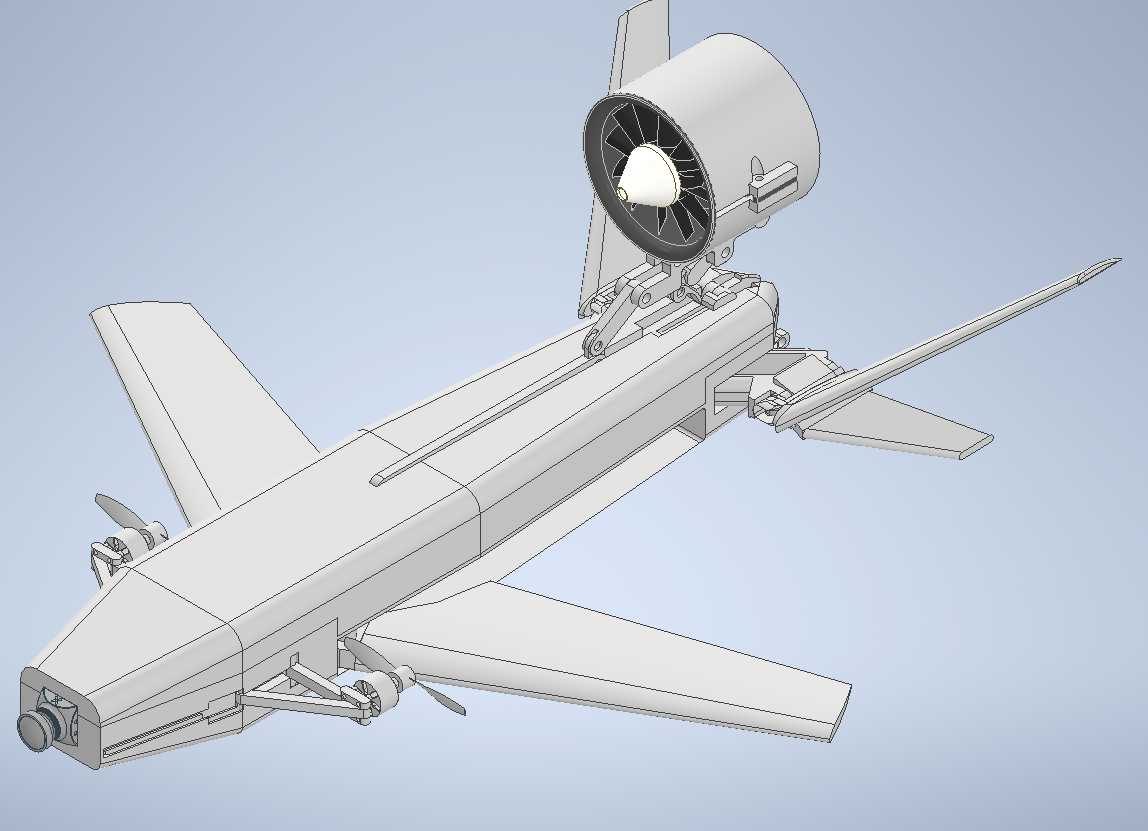

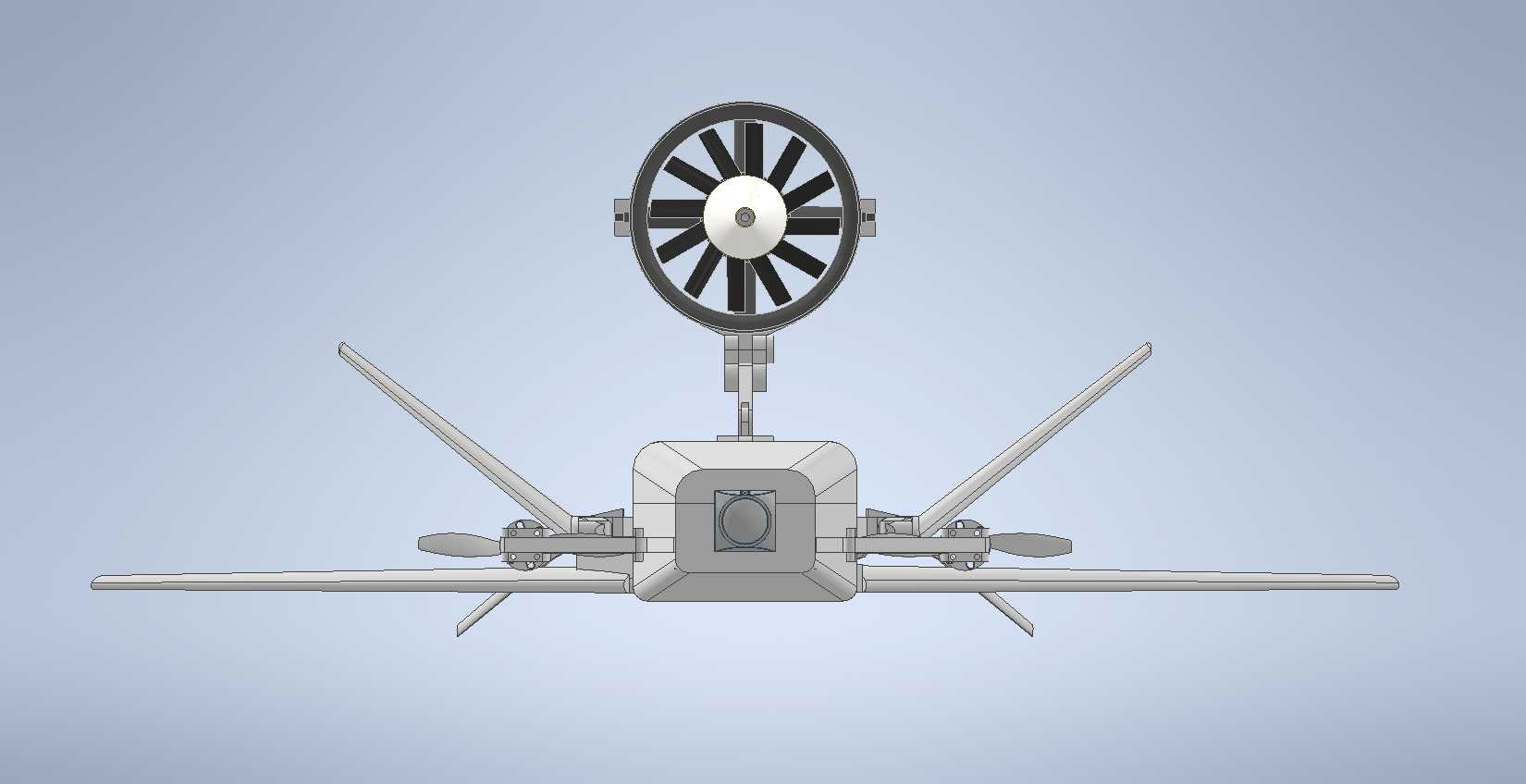

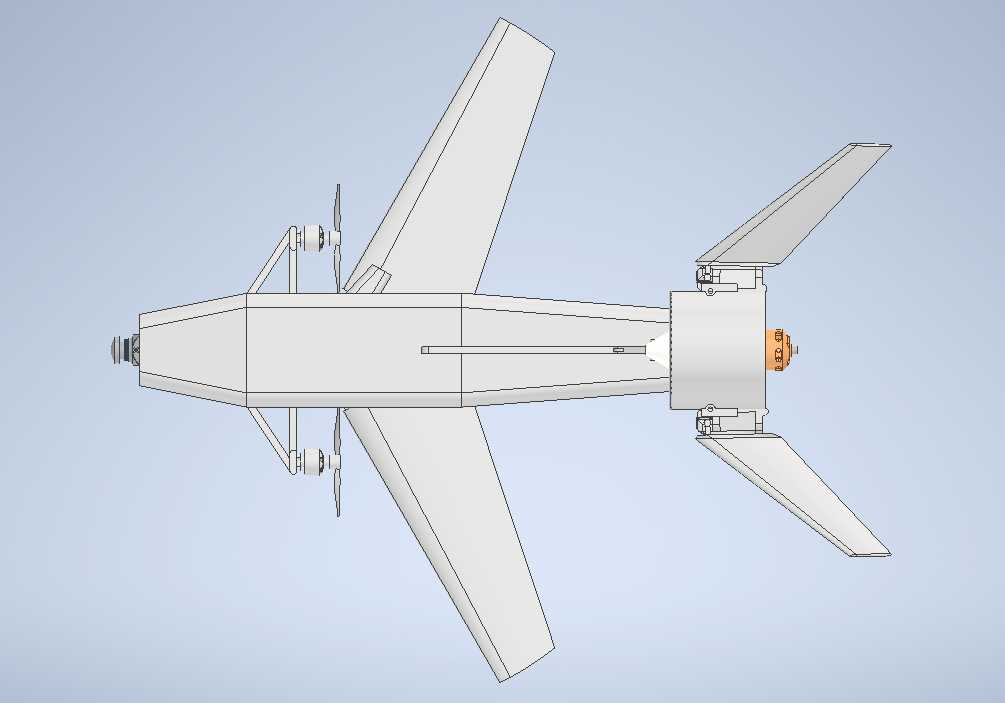

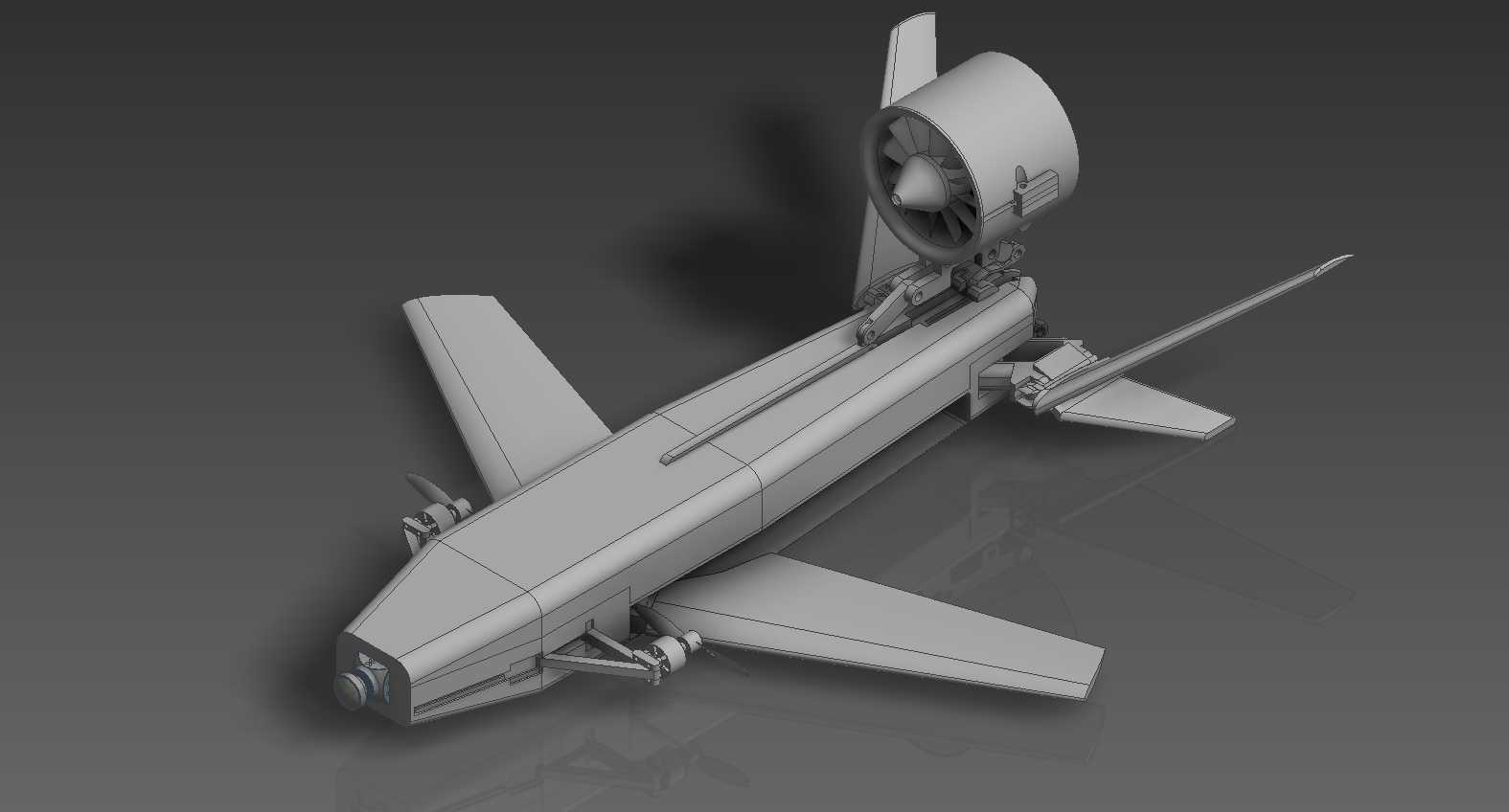

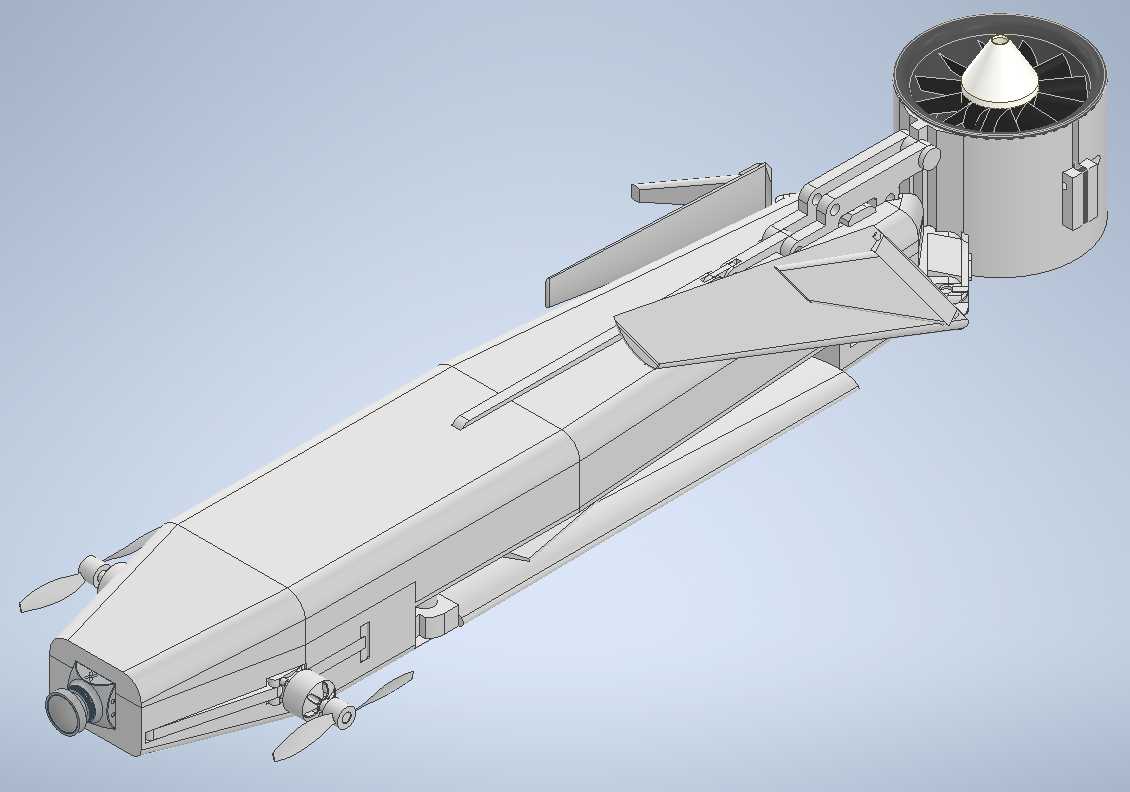

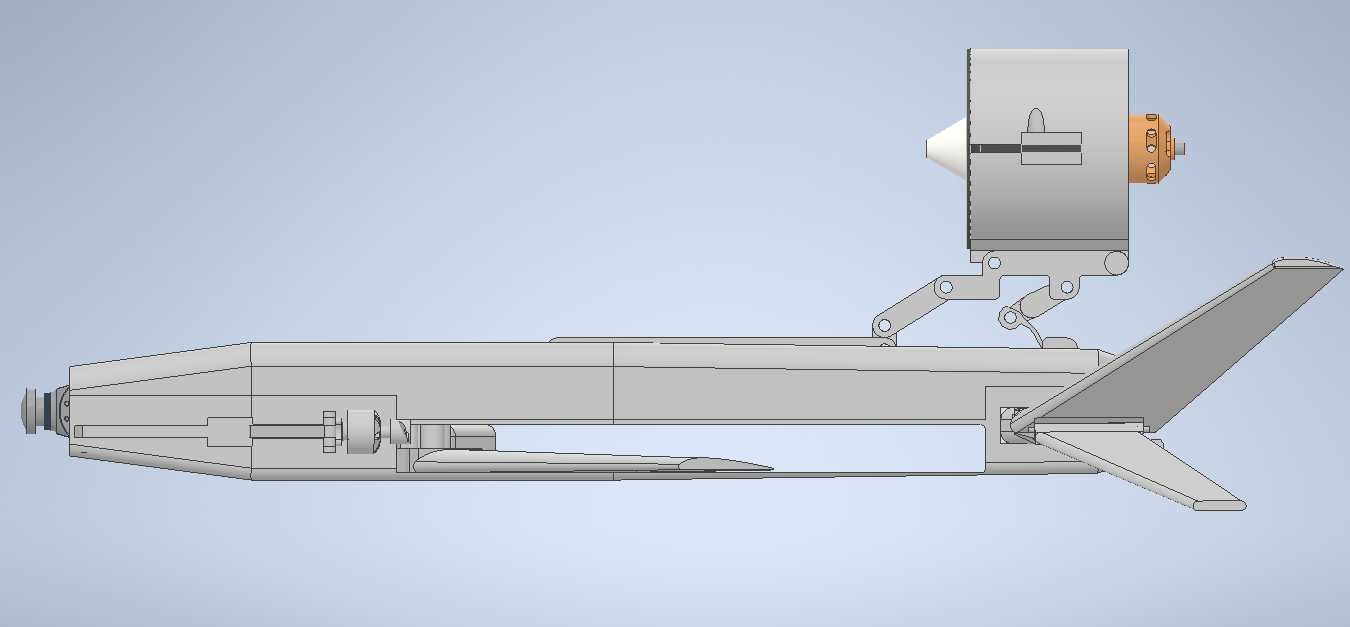

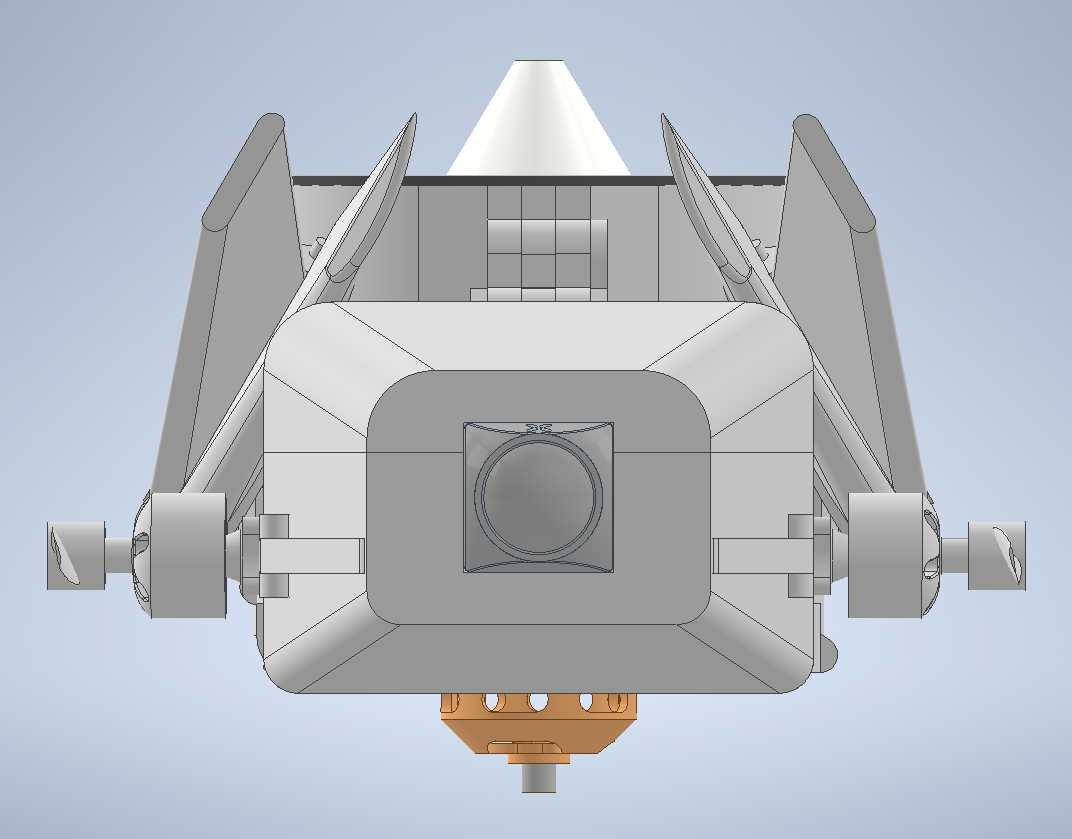

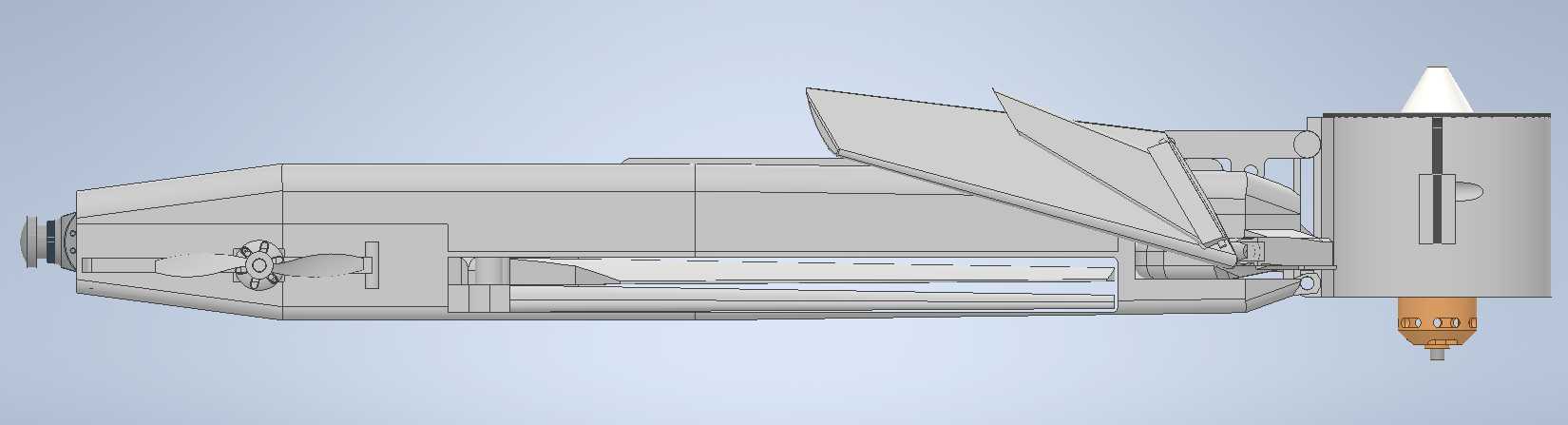

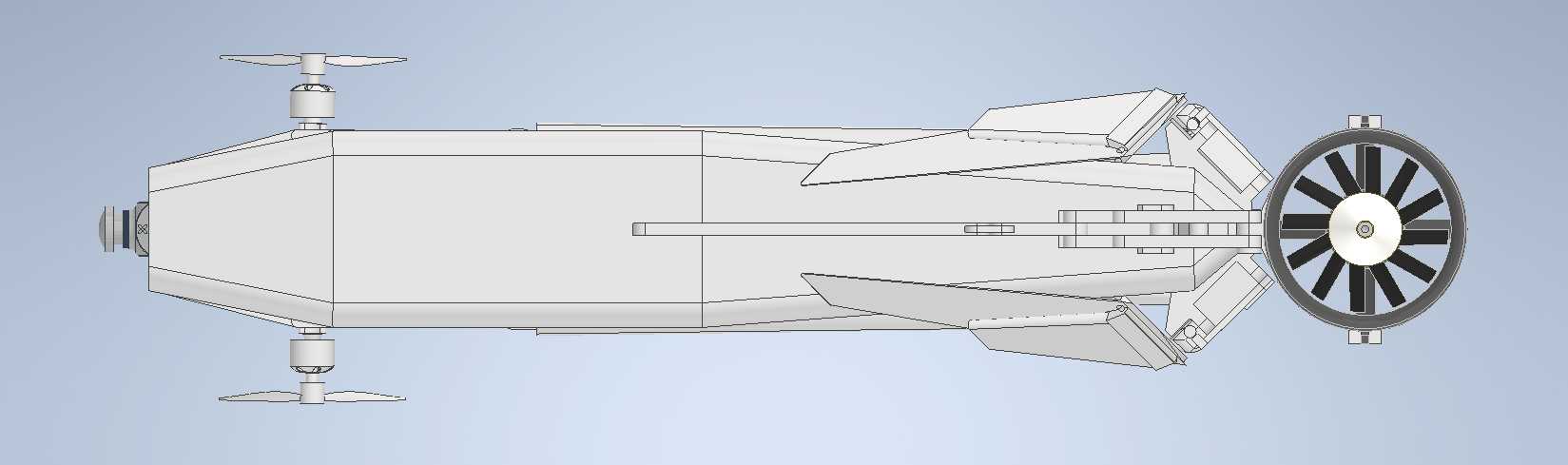

这款折叠固定翼无人机的结构设计，核心围绕便携运输场景下的快速部署需求展开，针对单兵携行、狭小空间转运等实际使用场景，将侧支柱、主机翼、尾翼动力段、尾撑杆全部设置为向内折叠的铰接结构，折叠后整体外廓尺寸可压缩至展开状态的35%左右，能够直接放入标准战术背囊或小型储运箱，无需额外拆解紧固件，展开时仅需依次卡入各铰接位的定位锁扣即可完成部署，全程无需额外工具辅助。动力布局采用尾部涵道动力单元，将动力段集成在垂尾根部的折叠铰接位上，折叠时涵道可随尾翼同步向内收折，不会额外突出机体外廓，避免转运过程中磕碰损坏桨叶与涵道壳体。主机翼采用模块化快拆接口设计，翼型选用低速高升力层流翼，机翼与机身的连接位预留了通用安装孔位，可根据不同任务载荷需求更换不同展弦比的机翼，无需修改机身主体结构，适配短航时高速突防、长航时慢速巡航等不同任务场景。机身主体采用矩形截面承力结构，内部沿航向预留了连续的设备安装舱段，从机头到机尾依次可安置光电载荷、飞控单元、电池组、舵机等组件，重心调整区间覆盖机身长度方向15%的范围，可通过调整电池安装位置匹配不同机翼、不同载荷下的重心配平需求，无需额外增加配重块。整机未设置固定式起落架，可适配手抛起飞、弹射架起飞、空中投放等多种起飞方式，降落可采用机腹擦地着陆或伞降回收，机身下表面预留了耐磨块安装位，可更换不同材质的耐磨衬层应对不同着陆场地的磨损。机头位置预留了标准化光电载荷安装接口，可直接适配市面主流的FPV摄像模块、小型光电吊舱，安装孔位与走线槽均在结构设计时提前预留，无需后期对机身进行打孔改装。各折叠铰接位均设置了阻尼定位结构与锁止销孔，折叠状态下可通过锁止销固定各活动部件，避免转运过程中部件晃动产生磨损，展开后锁止销可自动卡入定位孔，保证机翼、尾翼与机身的连接刚度，避免飞行过程中出现结构松动引发的气动弹性问题。舵面操纵拉杆均沿铰接转轴中心布置，折叠过程中拉杆不会出现卡滞或拉扯，无需在折叠前断开操纵连杆，进一步压缩部署准备时间。
