星型径向活塞发动机结构装配演示模型

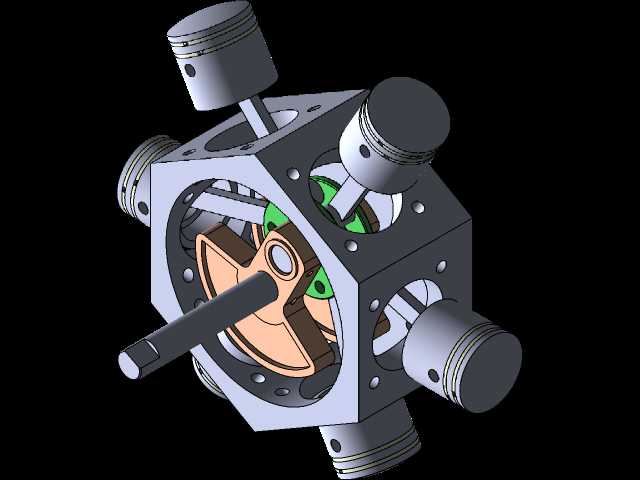

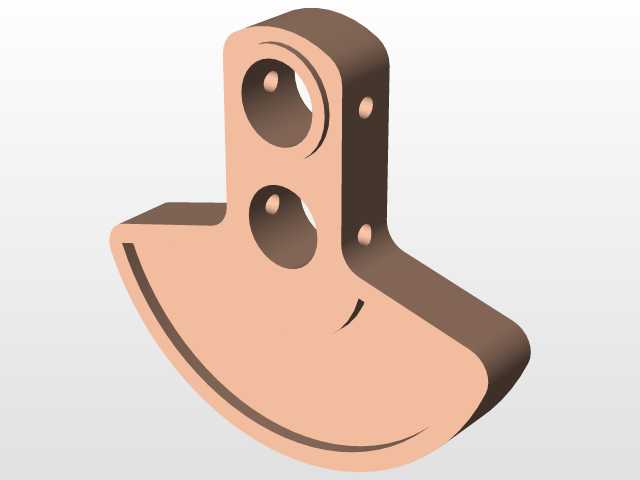

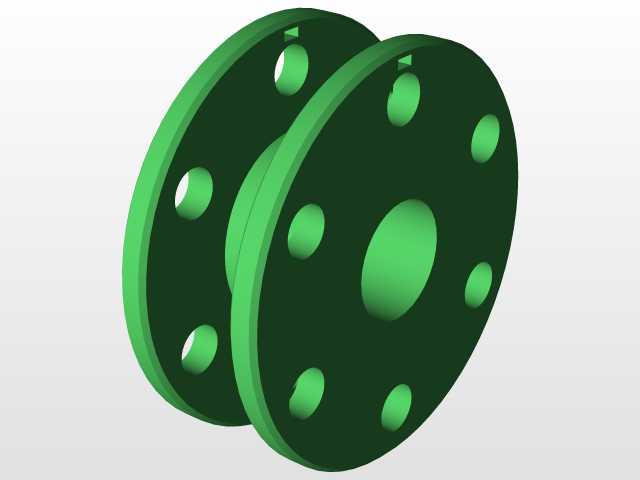

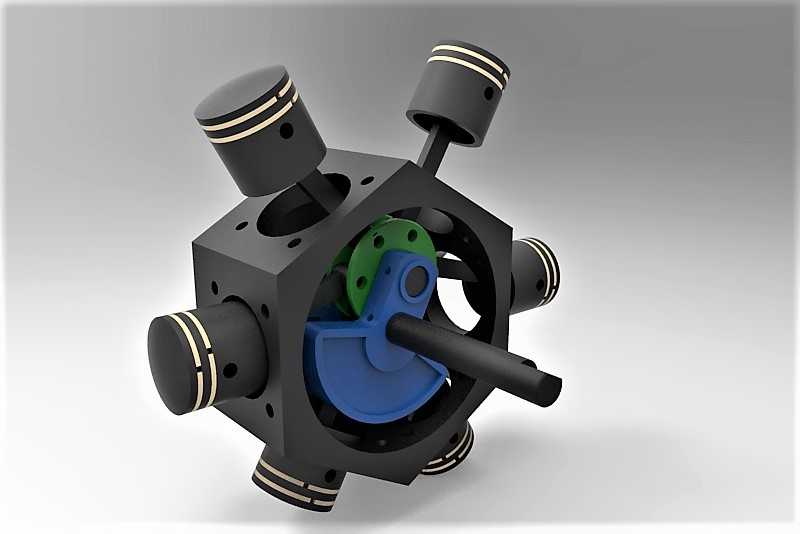

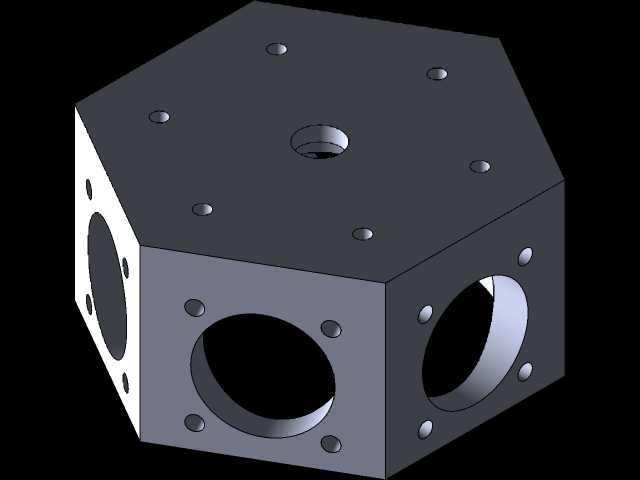

这款径向排布的活塞动力装置模型，完整还原了星型发动机的核心传动逻辑，常被用于小型航空动力教具、内燃机原理教学演示场景，也可作为紧凑型特种动力装置的结构验证参考载体。从实际功能层面看，该结构通过多缸环形围绕中心曲轴的布局，能在较小的径向占用空间内实现更大的排量输出，相比直列排布的同排量动力装置，轴向长度可缩短40%以上，非常适合对安装轴向尺寸有严格限制的轻型飞行器、小型便携动力设备使用场景。设计过程中优先考虑了运动干涉的规避，每一组活塞组件的连杆都通过偏心铰接结构与中心曲轴的曲柄销连接，曲轴旋转时可带动周向均匀排布的活塞依次完成进气、压缩、做功、排气的四冲程循环，模型中特意保留了配合间隙的可视化表达，能直观观察到活塞在气缸套内的往复直线运动、与曲轴旋转运动的转换过程，清晰展示动力输出的完整传动路径。外形尺寸方面，该模型整体为正六棱柱式径向布局，六个气缸沿中心曲轴的回转中心呈60度夹角均匀分布，最大径向轮廓尺寸由活塞行程与气缸长度共同决定，安装时仅需固定中心曲轴的两端支撑座即可完成主体定位，无需额外设置复杂的缸体支撑结构，缸体本身采用一体式框架设计，六个气缸安装孔与中心曲轴轴承孔采用一次装夹加工的同轴度、位置度公差设计，可保证各缸活塞运动的一致性，降低运转过程中的振动幅值。模型中还还原了内部的配气传动关联结构，能清晰看到不同相位活塞的运动时序差异，帮助从业者理解多缸动力装置如何通过错峰做功实现动力输出的平顺性，在做紧凑型动力装置选型、结构原理验证时，可直接参考该模型的排布逻辑，调整缸数、活塞行程、缸径参数即可适配不同的功率输出需求，同时该结构的重量分布沿曲轴中心完全对称，运转时的动平衡调校难度远低于非对称排布的动力结构，适合高转速工况下的使用需求。
