波音777-200LR宽体客机外观结构建模

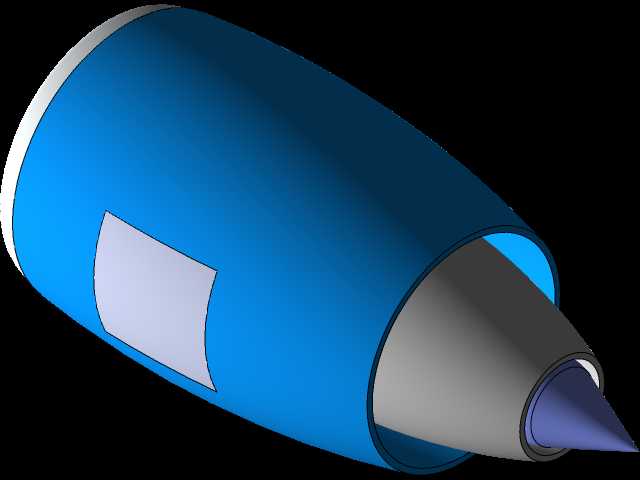

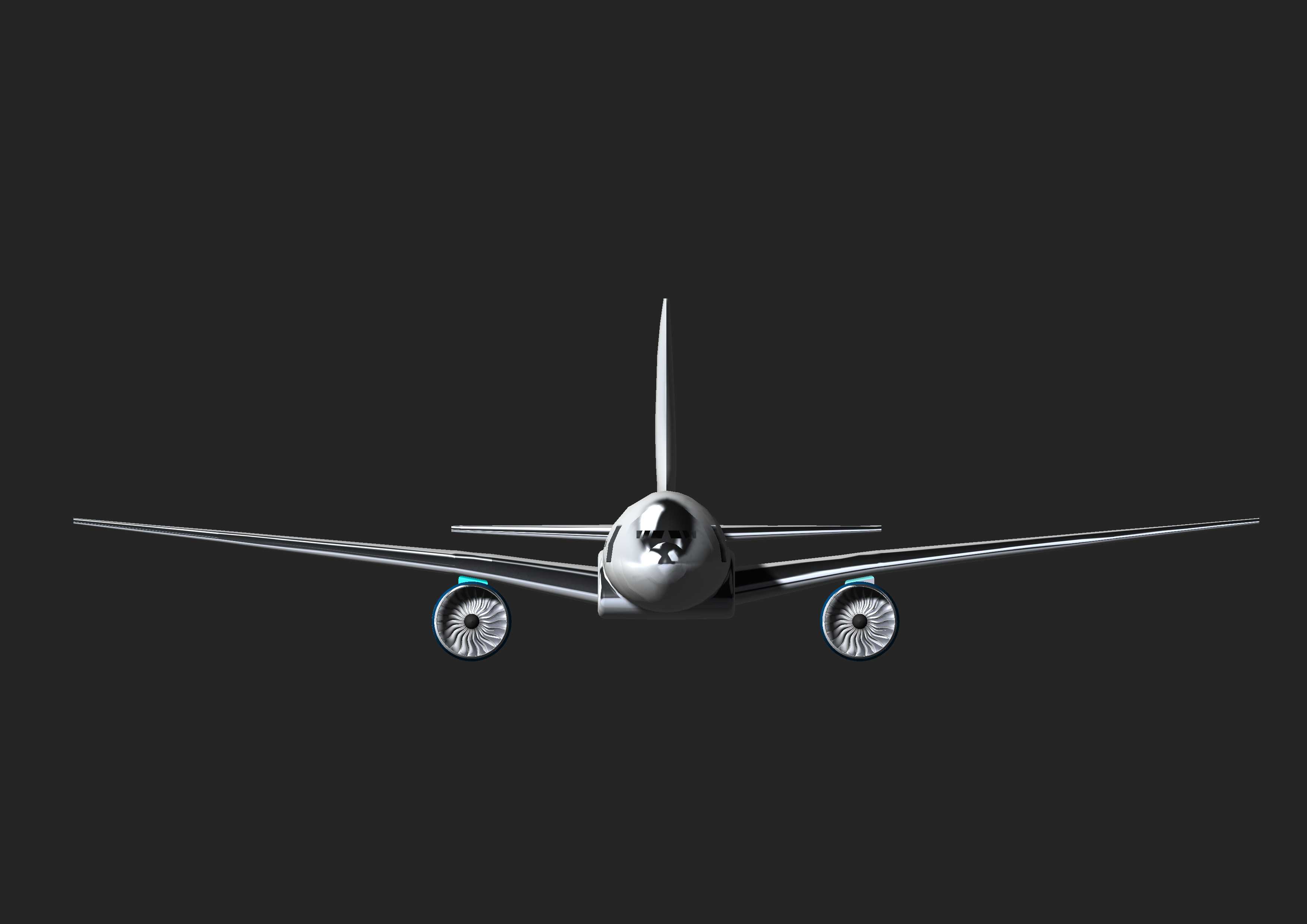

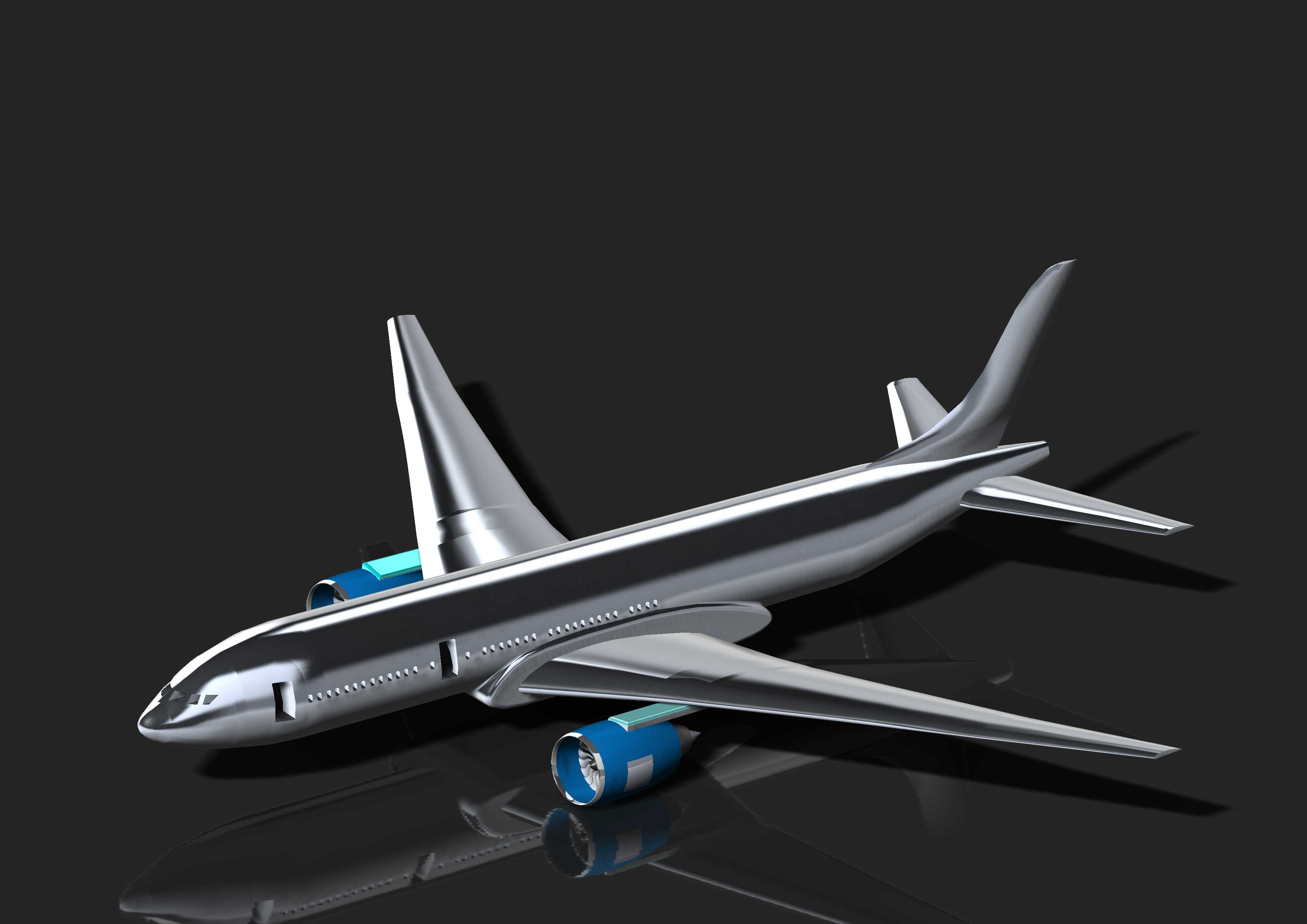

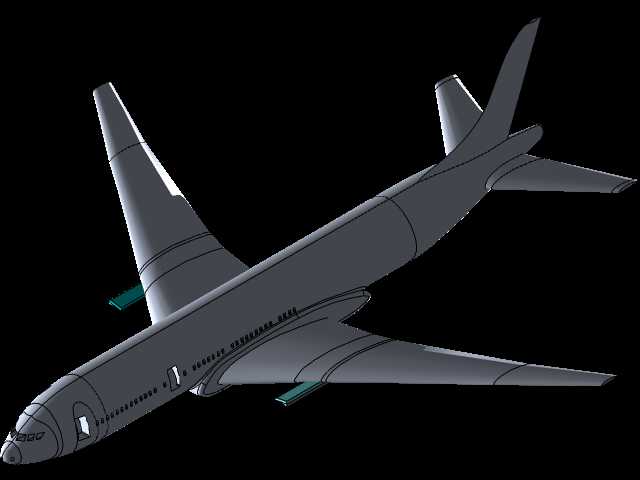

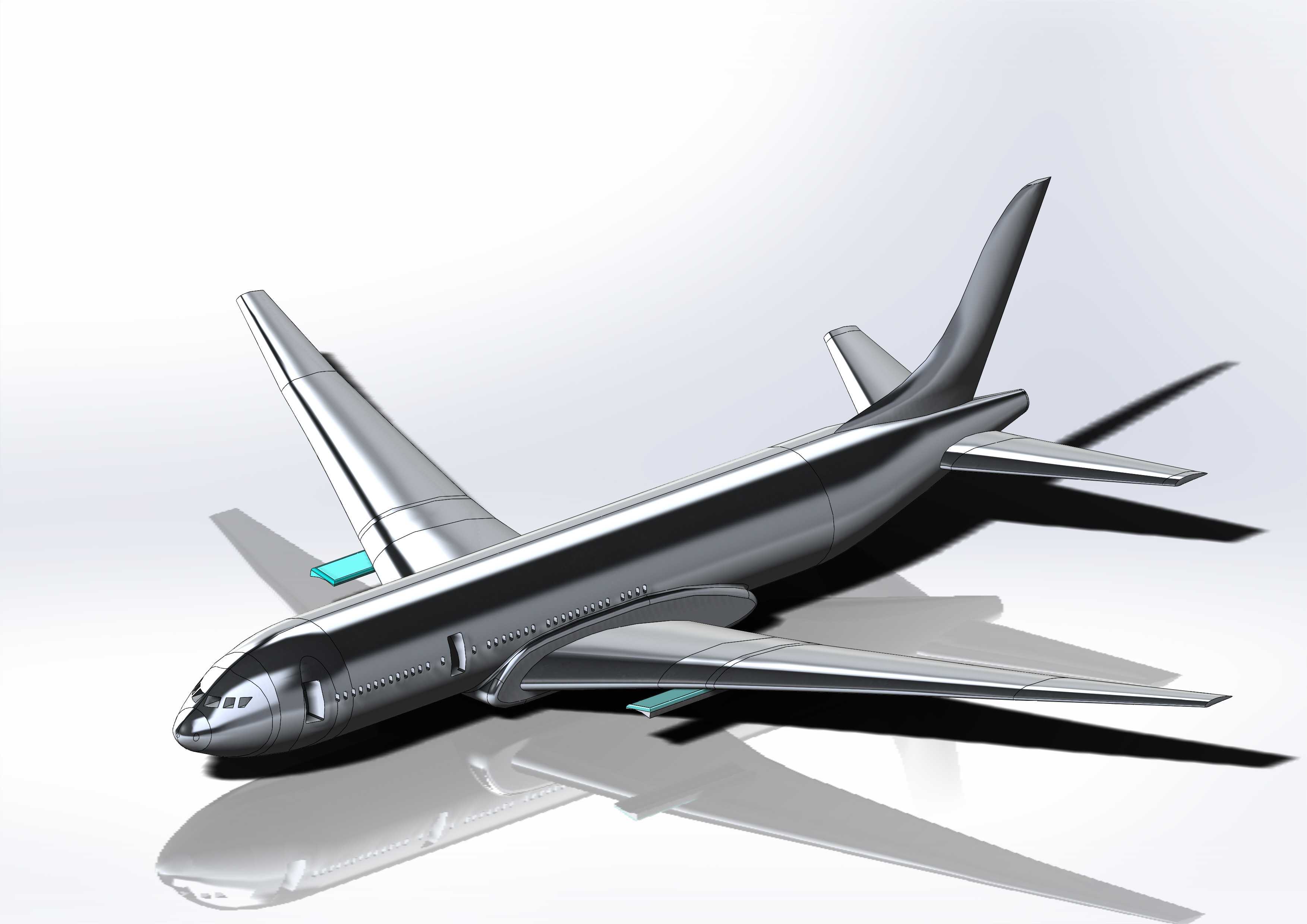

该模型还原了波音777-200LR型宽体客机的完整外部结构，建模过程中优先匹配民航干线客机的实际气动布局特征，机身采用长筒形增压舱段的流线型曲面设计，机头部位的雷达罩弧度、驾驶舱风挡的倾斜角度均参照实机的气动优化方案做了曲面连续处理，避免曲面拼接处出现曲率断层，保证整机外表面的光顺度符合航空载具的减阻设计逻辑。机翼部分采用后掠式下单翼布局，翼根与机身的衔接处做了翼身融合的曲面过渡，还原了实机为降低翼身干扰阻力设计的整流结构，机翼前缘的缝翼、后缘的襟翼滑轨整流罩都做了对应结构的还原，翼尖部位的斜削式翼梢小翼按照实机的尺寸比例做了曲面建模，匹配该机型延长航程的减阻设计需求。尾翼部分采用常规悬臂式尾翼布局，垂直尾翼与水平尾翼的后掠角度、舵面的分块位置都对应实机的操纵面布置，垂尾根部与机身的衔接处做了流线型整流，避免飞行过程中该区域产生紊流影响航向稳定性。动力系统部分还原了翼下吊装的大涵道比涡扇发动机短舱结构，短舱与机翼的连接挂架做了对应结构建模，短舱进气道的唇口弧度、尾喷口的收敛段造型都匹配大涵道比发动机的实际外形特征，短舱外壳的曲面做了连续光顺处理，符合发动机短舱的减阻设计要求。起落架部分虽然在该外观展示视角下未完全呈现，但建模时预留了前起落架、主起落架的安装接口位置，机身下部的起落架舱门轮廓、舱门与机身的分缝位置都做了对应刻画，保证后续补充起落架细节时无需调整机身整体曲面。从应用场景来看，该模型可用于民航装备的科普展示、航空类教学的结构认知素材，也可作为航空主题文创产品开发的三维参考底模，建模过程中所有曲面都做了公差控制，外表面的曲面偏差控制在合理范围内，能够满足渲染展示、3D打印等不同场景的使用需求。机身侧面的舷窗排列、客舱门与应急出口的位置都按照实机的舱段布局做了对应布置，机身下部的货舱门轮廓也做了细节刻画，保证外观还原度符合干线宽体客机的实际布局特征。
