苏霍伊苏-57隐身战斗机曲面结构设计

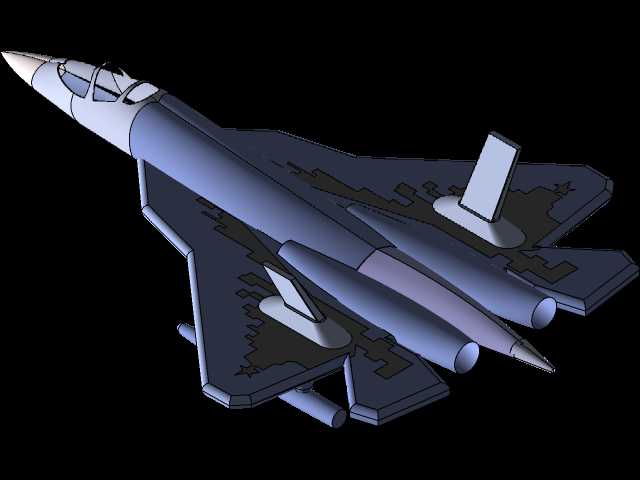

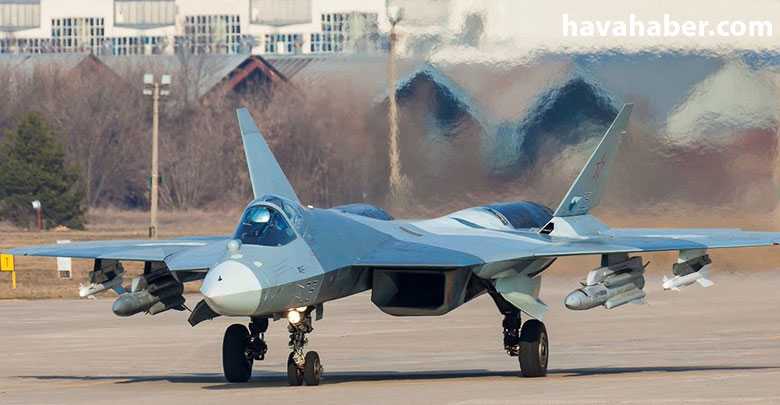

苏-57作为俄罗斯空天军列装的第五代制空战斗机，其三维结构设计可覆盖航空装备研发全流程的多场景应用，在院校航空专业教学演示环节，可作为隐身战机气动布局的具象化教学载体，帮助学员理解翼身融合体、边条翼与全动垂尾的耦合作用逻辑；在军工院所的装备方案论证阶段，可作为隐身战机总体布局的参考基准，用于快速推演不同挂载构型下的整机雷达反射截面变化趋势；在航空模型开发领域，可作为高精度仿真航模的结构设计母版，支撑静态展示模型与大比例飞航模型的外形复刻工作。该机型的核心功能定位为制空作战兼顾对面打击，可在复杂电磁环境下完成超音速巡航、超机动格斗、隐身突防等任务，机身设置有内置弹舱与多组外置挂点，可挂载中远程空空导弹、近距格斗弹、对地精确制导弹药等多型装备，起落架采用前三点式布局，前起落架为双轮结构适配野战跑道起降需求，主起落架设置有缓冲支柱与收放锁定机构，可承受着陆阶段的大冲击载荷，座舱采用整体式水泡形舱盖，为飞行员提供全向视野的同时兼顾气动减阻需求。本次建模过程以曲面建模为核心思路，优先还原整机的气动外形连续性，首先提取苏-57的多视角外形轮廓线，搭建机身纵向、横向的控制线架网络，重点校准翼身融合段的曲面曲率过渡，保证机身与机翼衔接处无明显折角，符合超音速飞行的减阻要求；针对进气道、弹舱门、全动垂尾转轴等关键结构，单独拆分曲面块进行精细化构建，还原进气道的S型隐身修形特征，保证进气道内壁曲面的顺滑度，避免出现气流分离的结构拐点；建模过程中严格控制整机的外形尺寸边界，整机长度、翼展、机高的比例严格匹配实机参数，起落架放下状态的离地高度、挂点与机身的相对位置均符合实际安装要求，外置挂架与弹药的安装接口位置预留有装配基准面，可直接拓展挂载方案的装配设计。整机曲面构建完成后，对所有拼接曲面进行连续性检查，保证G2以上的曲面顺滑度，避免出现曲面褶皱、曲率突变等问题，同时对机身表面的口盖、天线、传感器等小尺寸结构进行细节还原，保证外形精度满足仿真演示、模型开发等不同场景的使用需求，针对整机的重心配平位置，在建模时预留了内部结构的装配参考基准，可进一步拓展内部航电、动力系统的布局设计工作。
