剖视展示结构的航空发动机概念设计

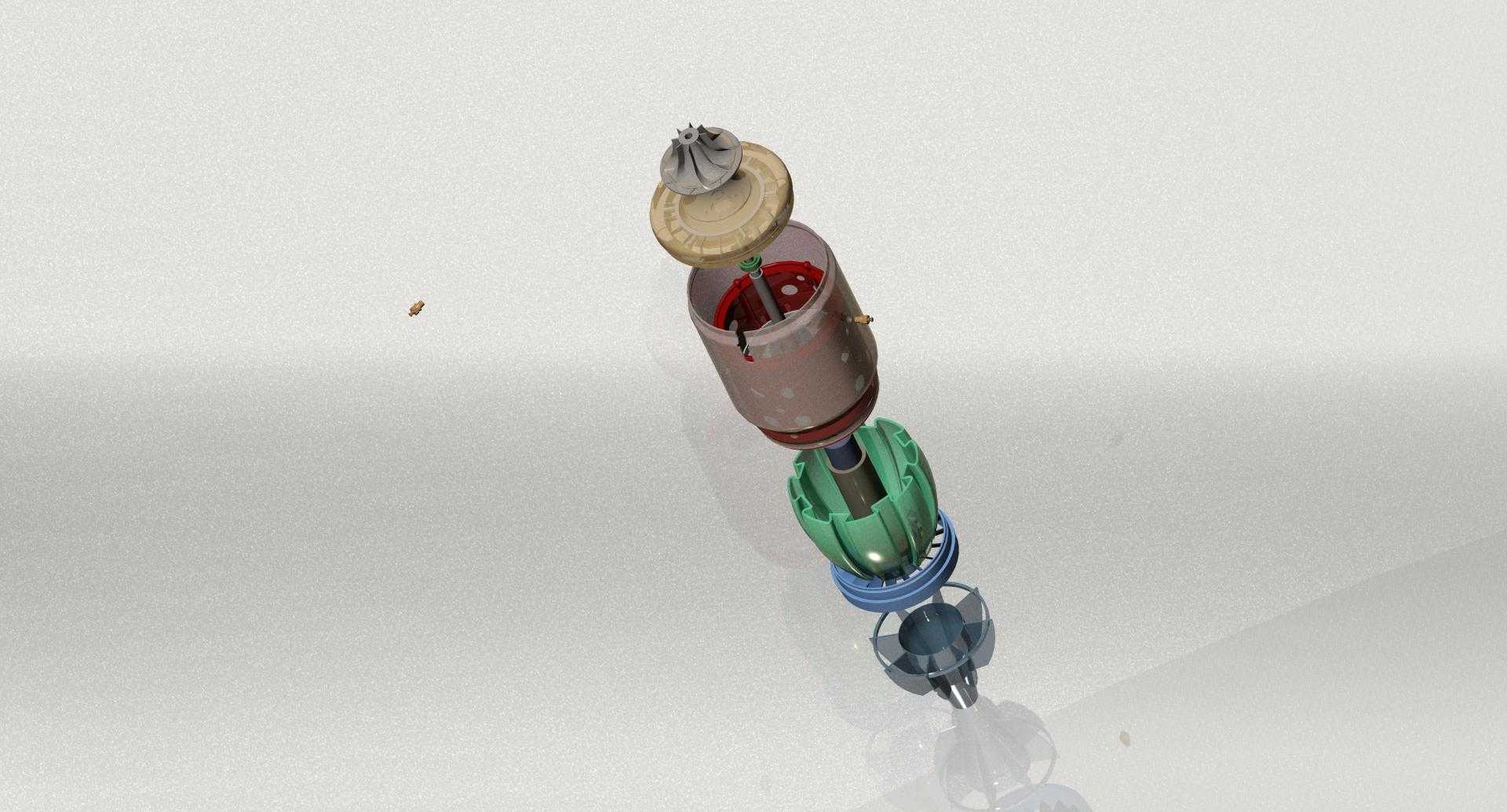

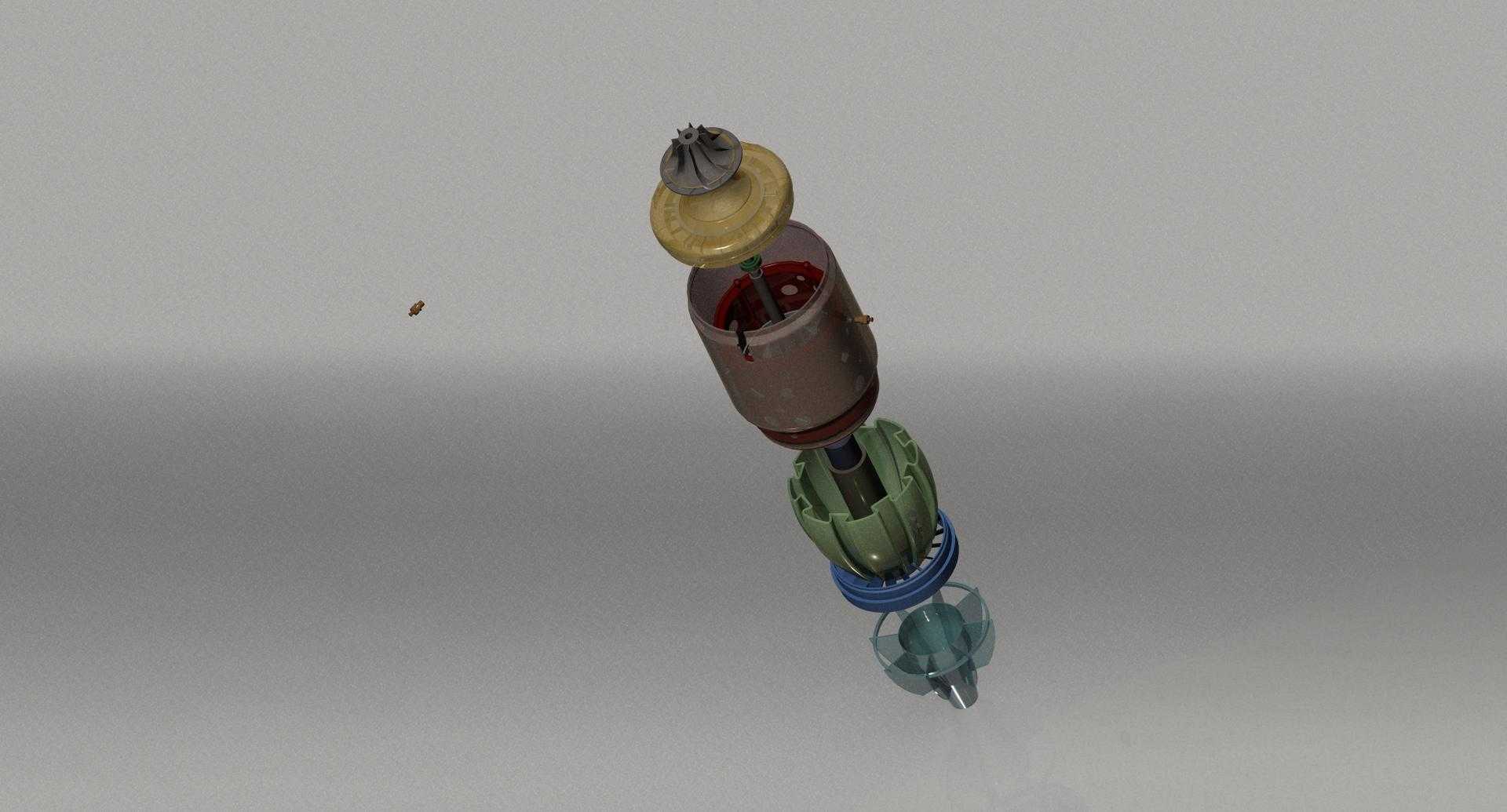

这款航空发动机概念模型采用分层剖视的展示形式，将核心机各段结构沿轴向拆解呈现，能让结构设计人员直观观察到从进气端到排气端的各级部件排布逻辑，在航空航天类专业教学、动力装置结构科普、新型引擎方案预研展示场景中都能发挥作用。从结构布局来看，模型还原了多级压气机、环形燃烧室、动力涡轮、尾喷管调节段的核心组成，各段转子与静子的衔接位置做了清晰的层级区分，不同功能段采用差异化配色区分材质属性，绿色段对应压气机机匣与叶片组件，金属灰段对应燃烧室与高压涡轮段，前端米色结构为进气整流罩与可调进气导叶，末端蓝色环段为加力燃烧室混合器，最下方的深色结构为收敛-扩张型尾喷管调节片。设计过程中优先考虑了结构逻辑的可读性，没有做过度的外观曲面修饰，而是将内部流道的截面变化、转子支撑结构的连接位置、各附件的安装点位做了显性化处理，能帮助建模人员快速理解大涵道比？不对，这款是小直径的涡喷类概念结构，整体径向尺寸紧凑，轴向总长与最大直径的比例约为6:1，安装边界可适配小型无人机、靶机的动力舱布局需求，机匣外侧预留的安装凸台可对应燃油管路、润滑管路、传感器线束的固定接口。实际工程应用中，这类剖视概念模型可作为方案论证阶段的结构演示载体，帮助设计团队快速对齐各部件的空间占位，提前排查转子与静子的干涉风险，压气机段的叶片采用弯掠设计概念，能在高转速工况下降低气流分离损失，燃烧室段的内部火焰筒结构做了简化示意，保留了主燃孔、掺混孔的位置排布逻辑，涡轮段的冷却气道预留位置也在剖视结构中有所体现，尾喷管的调节片做了铰接结构示意，可直观展示喷口截面调节的运动逻辑。不同于量产机型的精确数模，这款概念模型更侧重结构原理的传递，各部件的连接法兰、密封结构、支撑轴承的安装位都做了符合工程实际的简化处理，既保留了核心结构的辨识度，又不会因为过多细节干扰对整体动力流程的理解，对于刚接触航空动力结构的设计人员来说，能快速建立起涡喷引擎从进气压缩、燃烧做功到排气喷出的完整结构认知，也可作为三维建模练习的参考样例，帮助从业者掌握多层级旋转部件的同轴度配合设计、轴向分段装配的约束逻辑。
