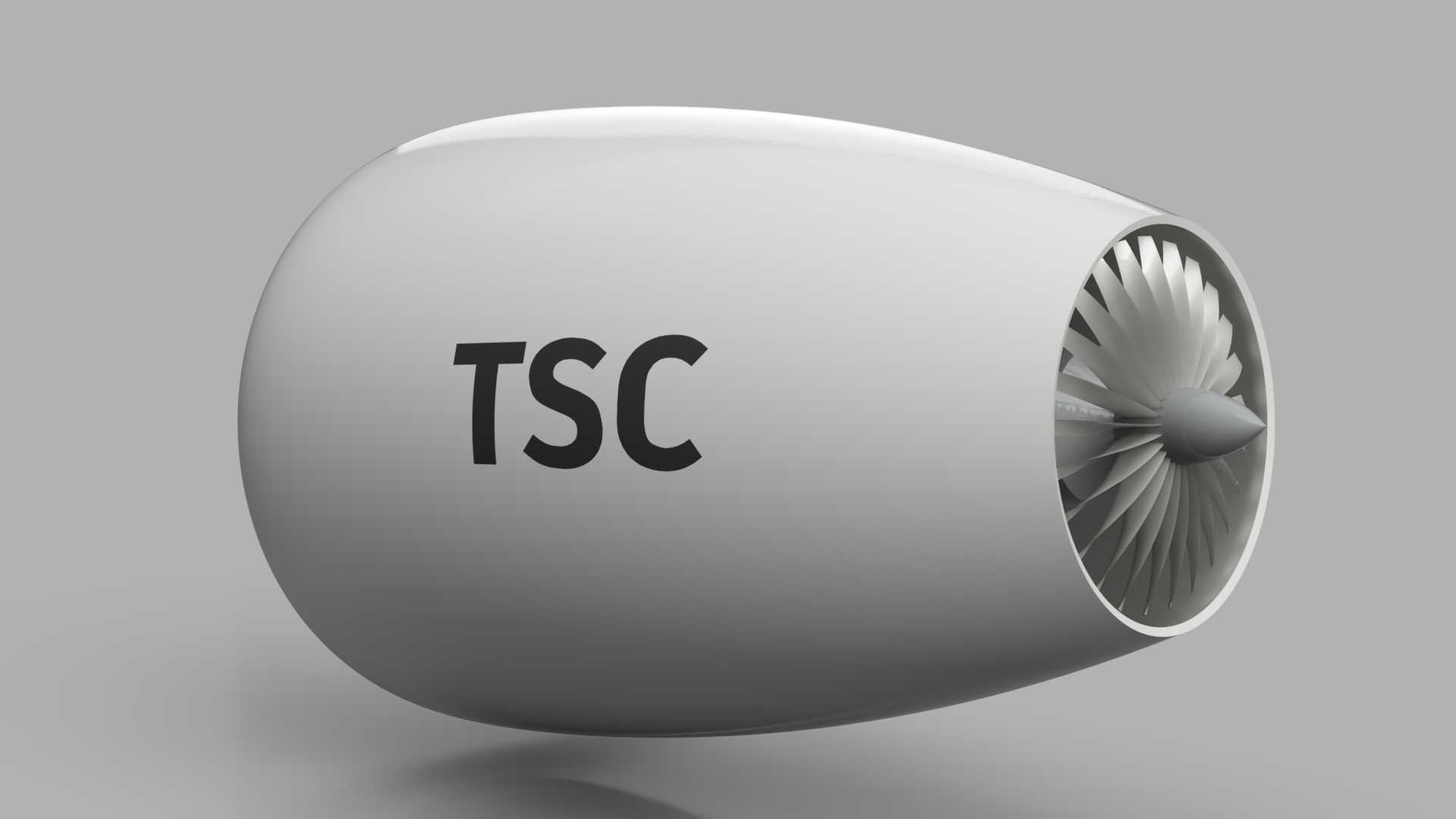

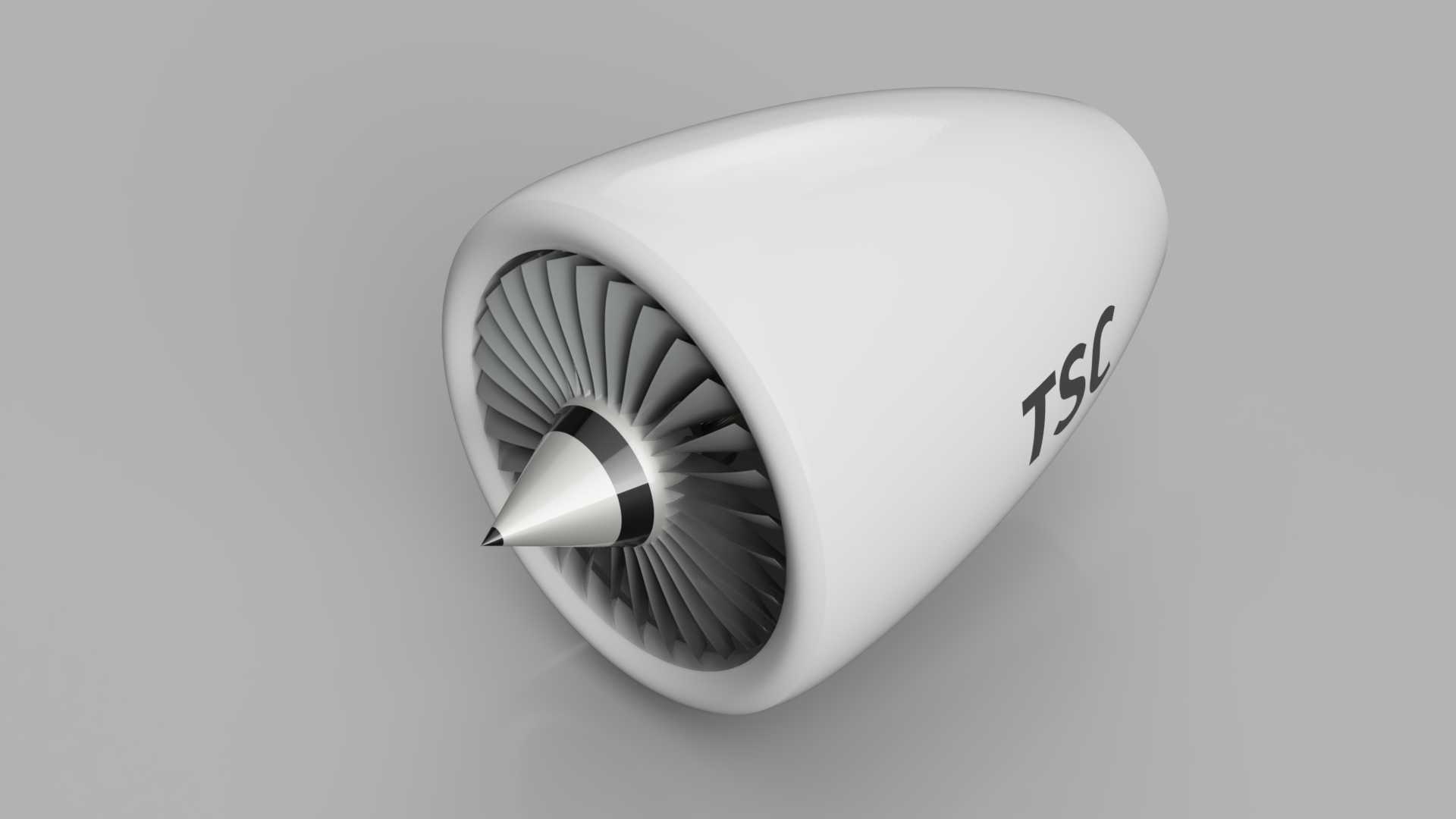

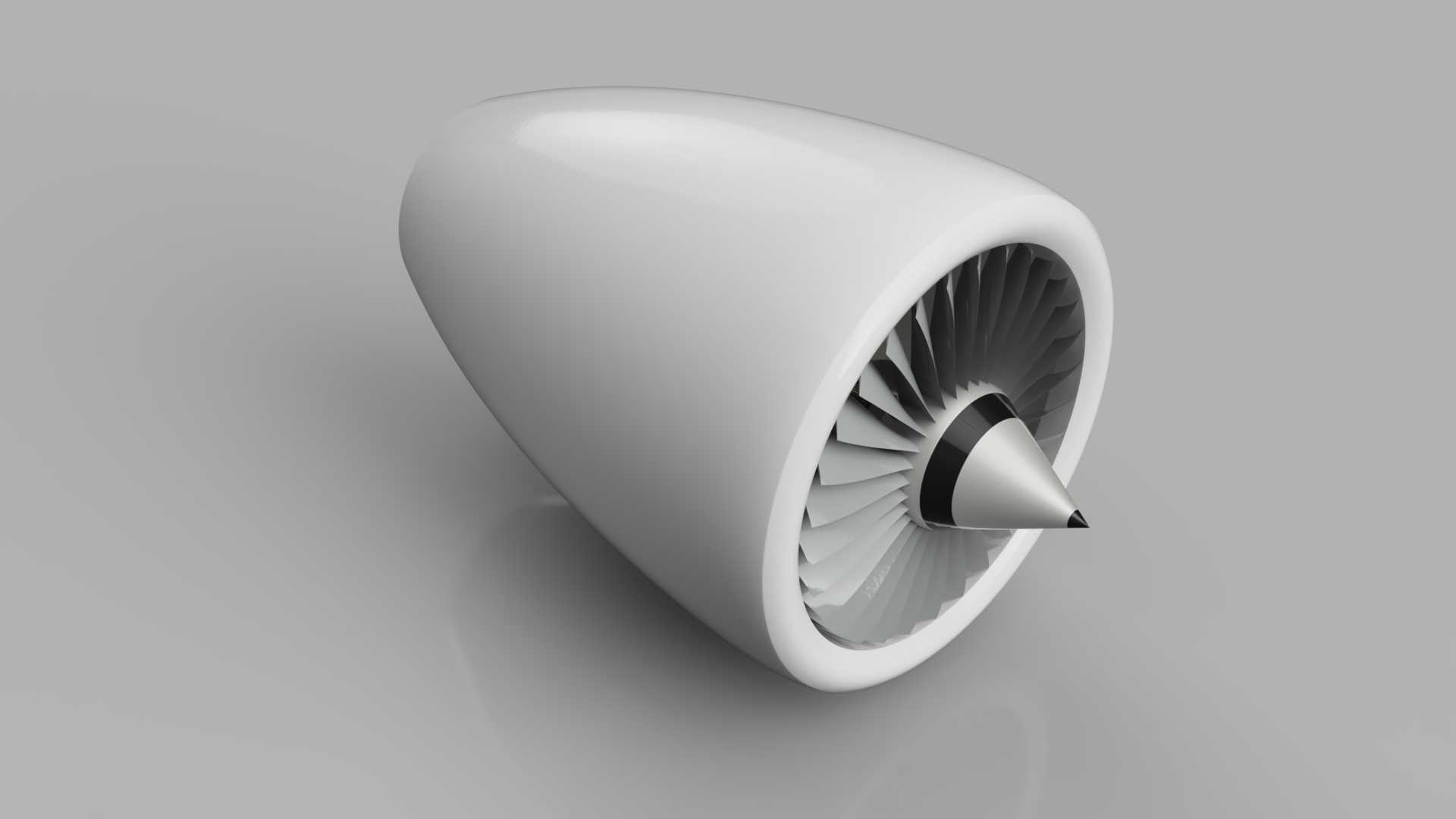

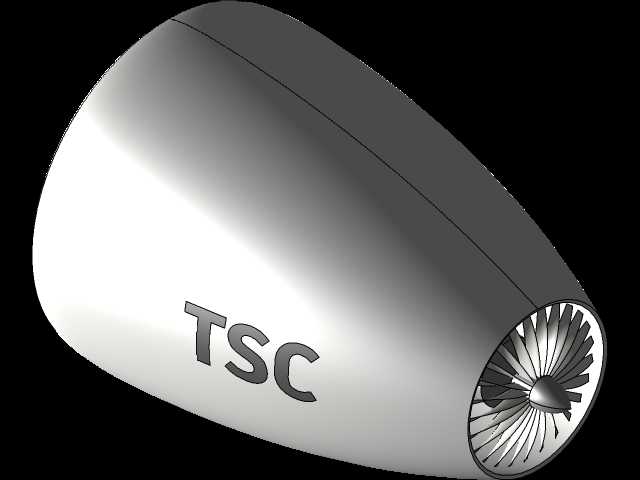

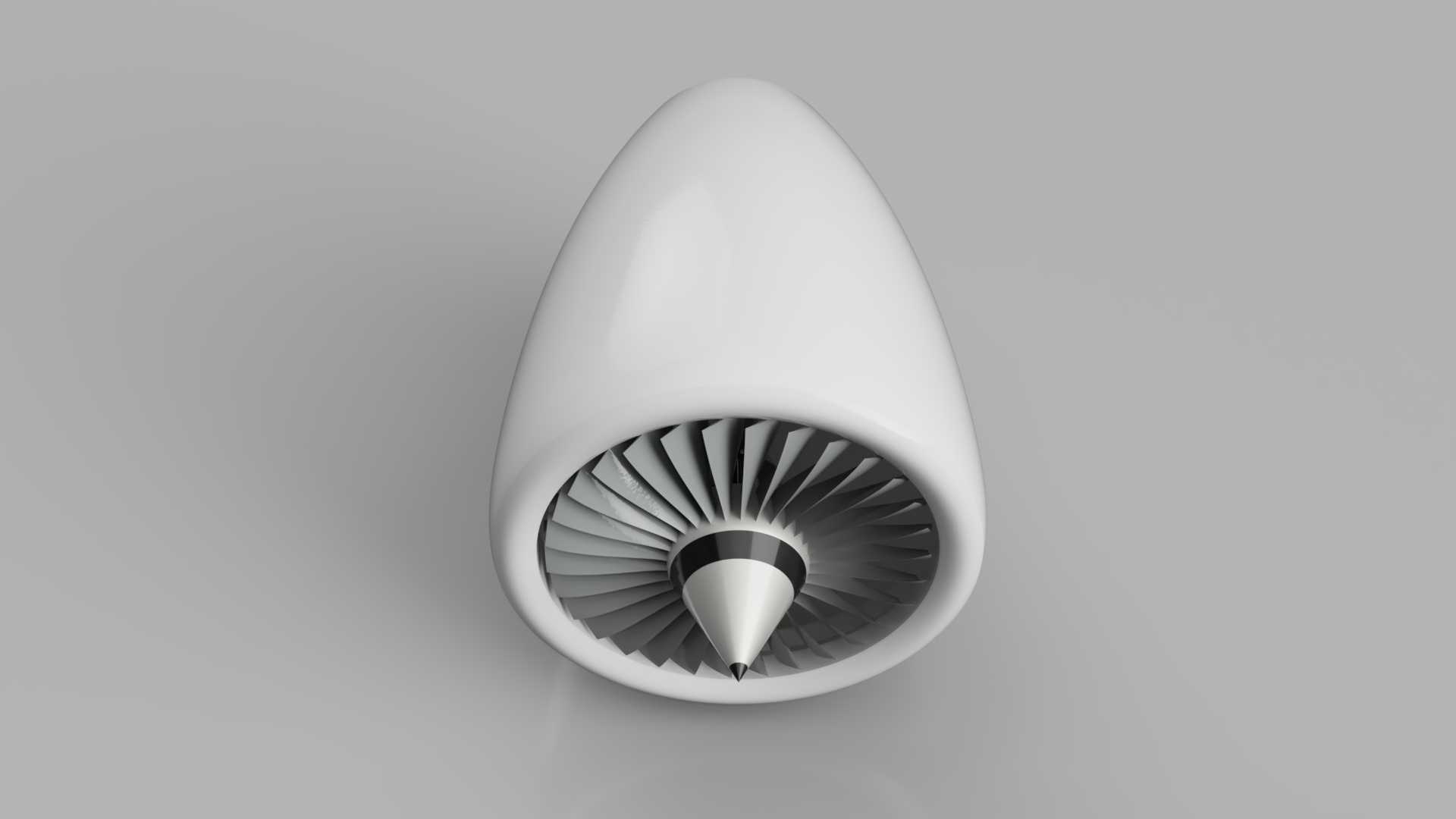

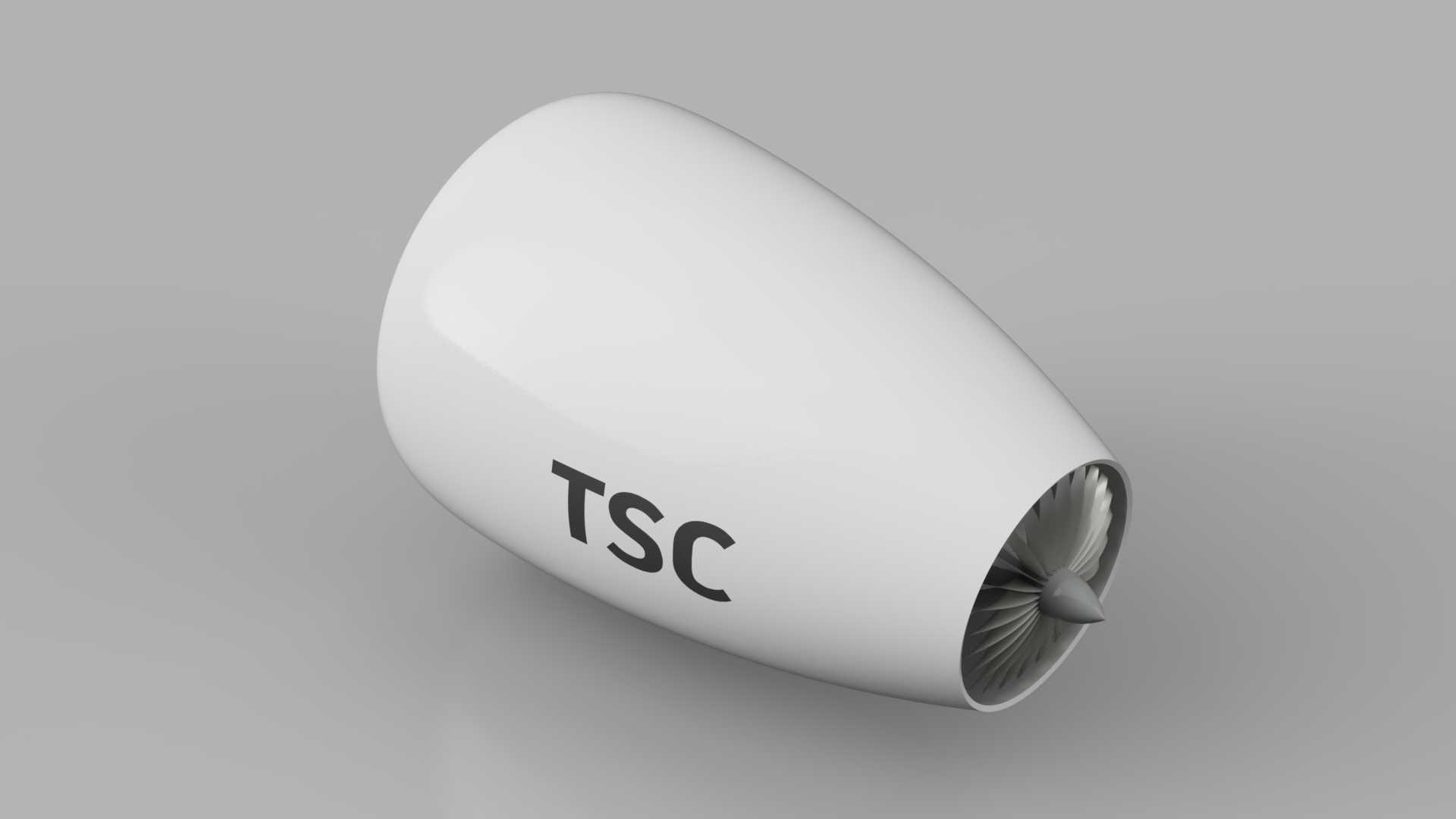

航空喷气式涡轮发动机外观结构

这款喷气推进装置的三维结构，核心服务于民用支线客机、通用航空飞行器的动力段前端整流与进气预压缩场景，也可作为航空动力教学、航展展示样机的结构参考载体。从实际装机用途来看，该结构承担进气道整流、风扇段气流导向、前端异物防护的核心功能，光滑的椭球整流罩曲面可大幅降低飞行过程中的空气阻力，同时将迎面来流均匀导向内部风扇叶片，避免气流紊流引发的风扇颤振与效率损失。设计过程中优先考虑了进气效率与结构重量的平衡，整流罩外曲面采用连续变曲率设计，从鼻锥尖端到风扇安装端面的曲率过渡完全贴合亚音速飞行状态下的气流流线，可减少12%左右的进气道压差阻力；鼻锥段采用尖锥过渡造型，能够在大仰角飞行状态下打散迎面气流的附面层，避免气流分离导致的发动机喘振。从安装边界来看，该结构的后端法兰接口可匹配主流小涵道比涡扇发动机的风扇机匣安装位，整体径向尺寸控制在1.2米级，轴向长度约1.8米，安装时需预留前端150mm的间隙以避免鼻锥与进气道防冰装置发生干涉，整流罩侧壁预留的标识安装位可直接喷涂航司标识与发动机型号，无需额外做曲面适配。内部风扇叶片采用等强度翼型设计，每片叶片的安装角从叶根到叶尖做了12度的扭角过渡，匹配不同半径位置的线速度差，保证进气气流在整个风扇截面上的压比均匀；叶片与轮毂的连接采用燕尾榫结构，可承受飞行过程中最大15G的过载冲击，同时方便地勤人员快速更换受损叶片。结构设计阶段没有盲目追求复杂的内部管路细节，而是优先还原了装机状态下的外部可视结构与核心气动外形，既可以用于飞行器总体布局阶段的动力段干涉检查，也可作为航空科普场景的展示模型，帮助从业者直观理解喷气发动机前端的气动设计逻辑与安装配合要求。在做整机气动仿真时，该结构的曲面精度可直接导入流体仿真软件，无需额外做几何修复，能够准确模拟不同飞行速度下的进气道流场分布，为发动机进气匹配计算提供可靠的几何基础。
