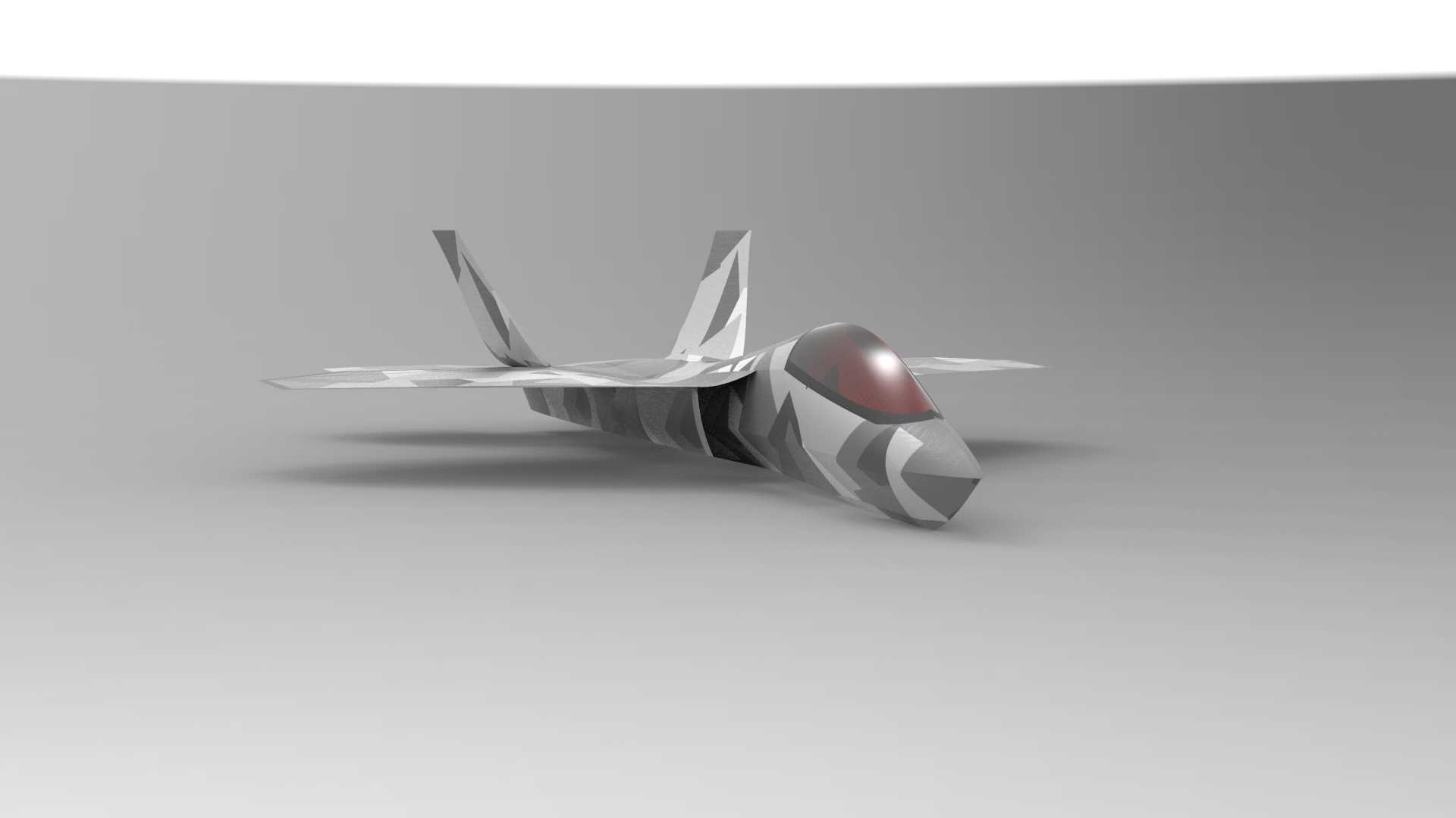

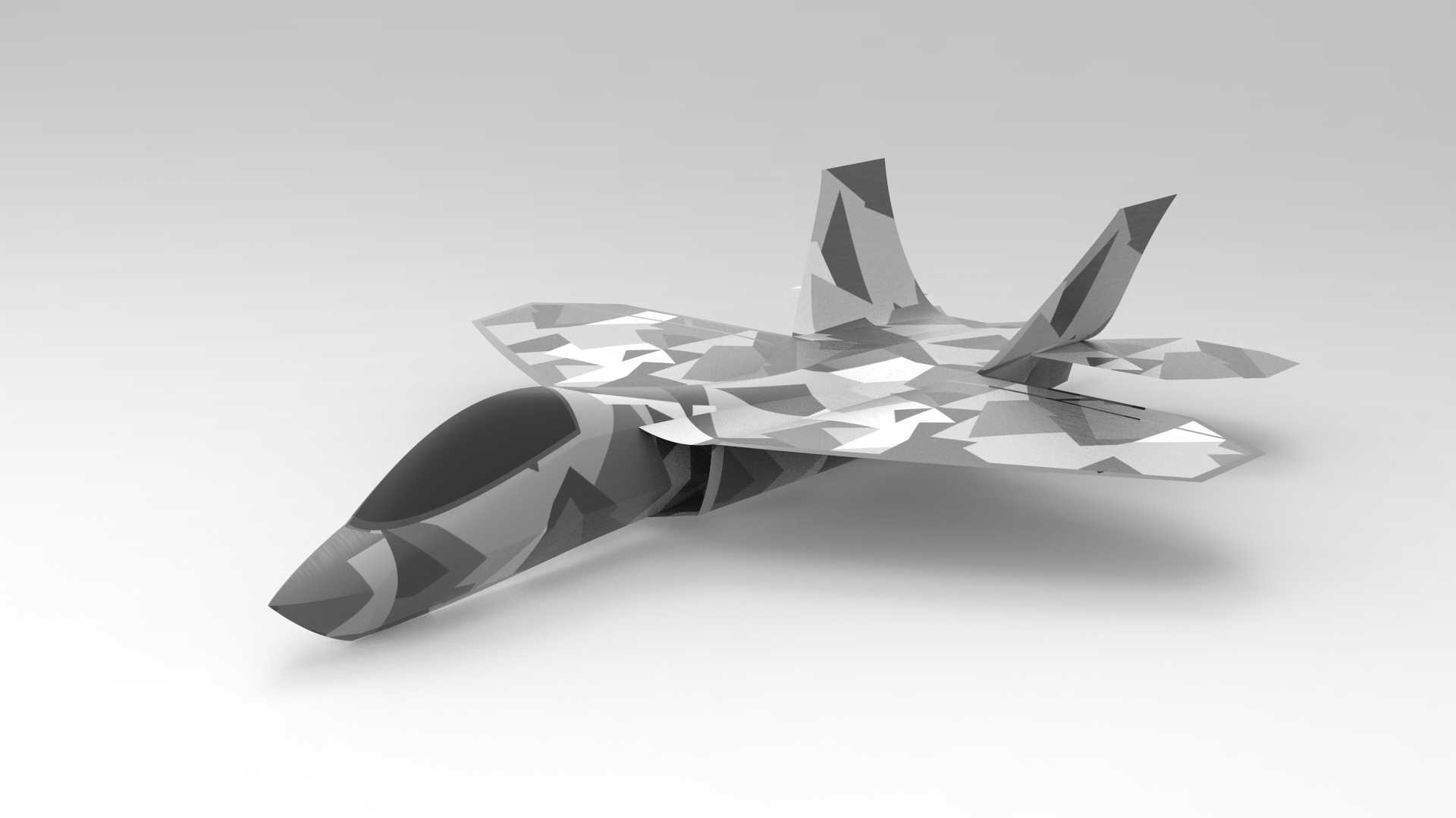

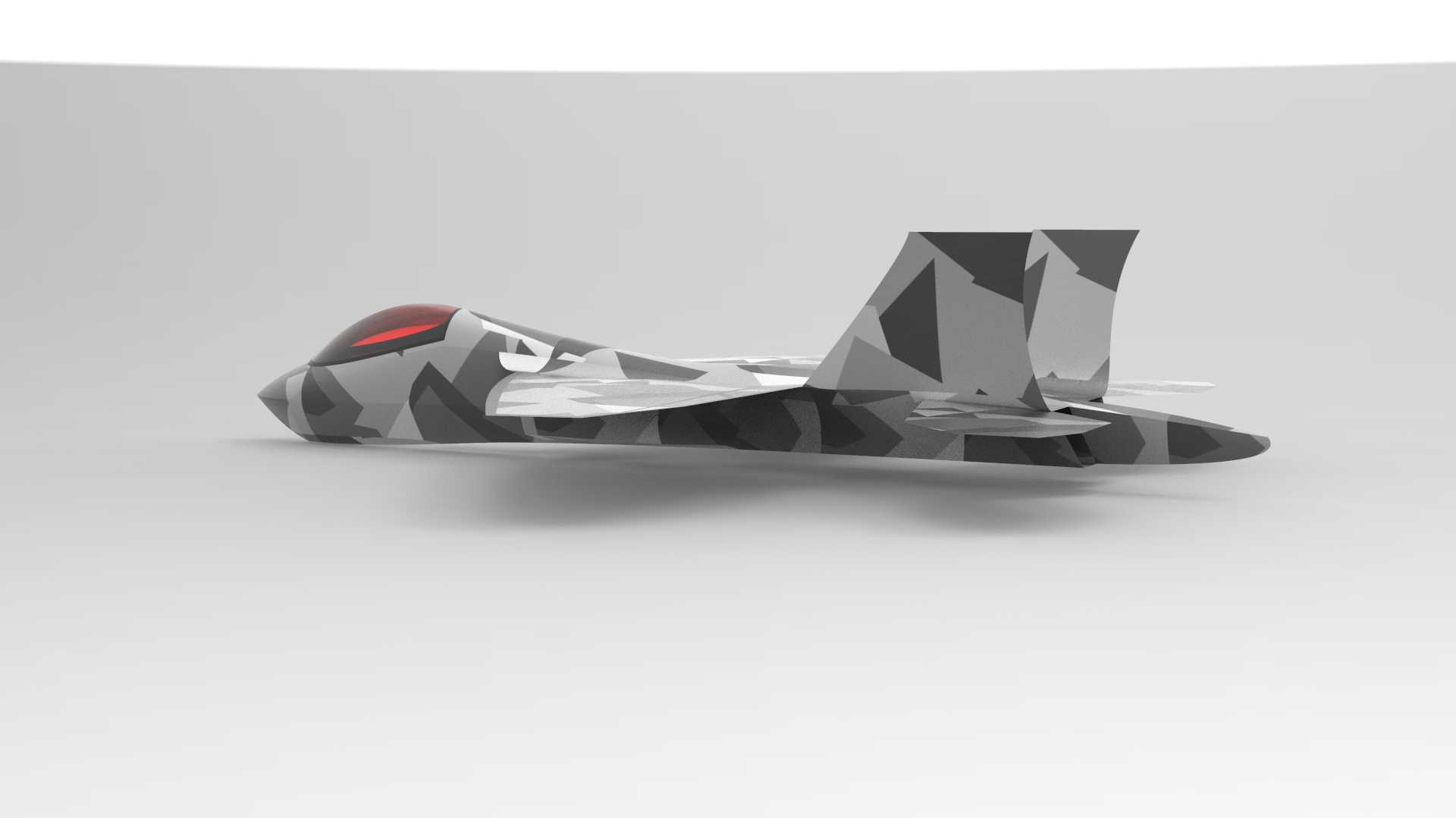

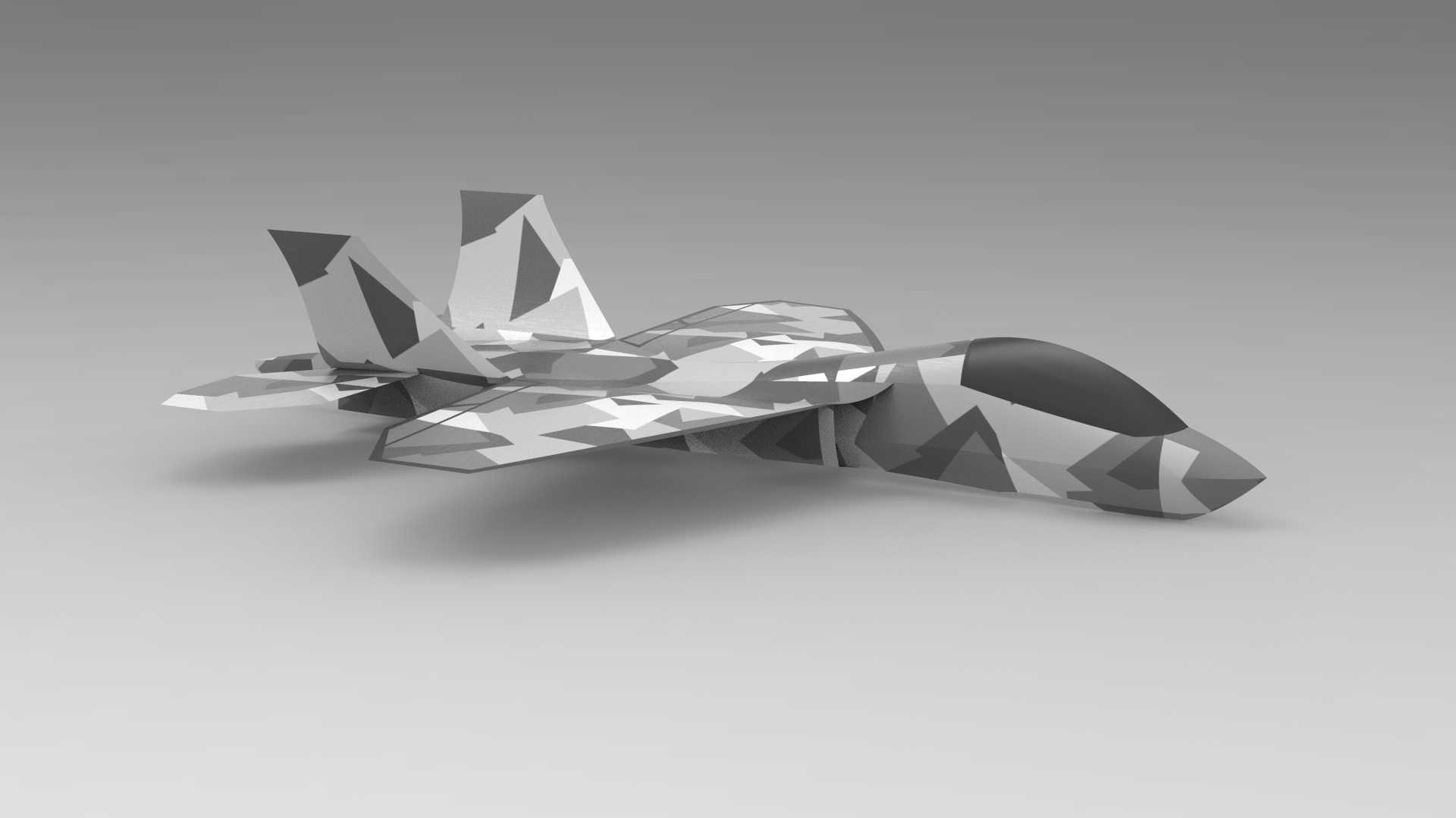

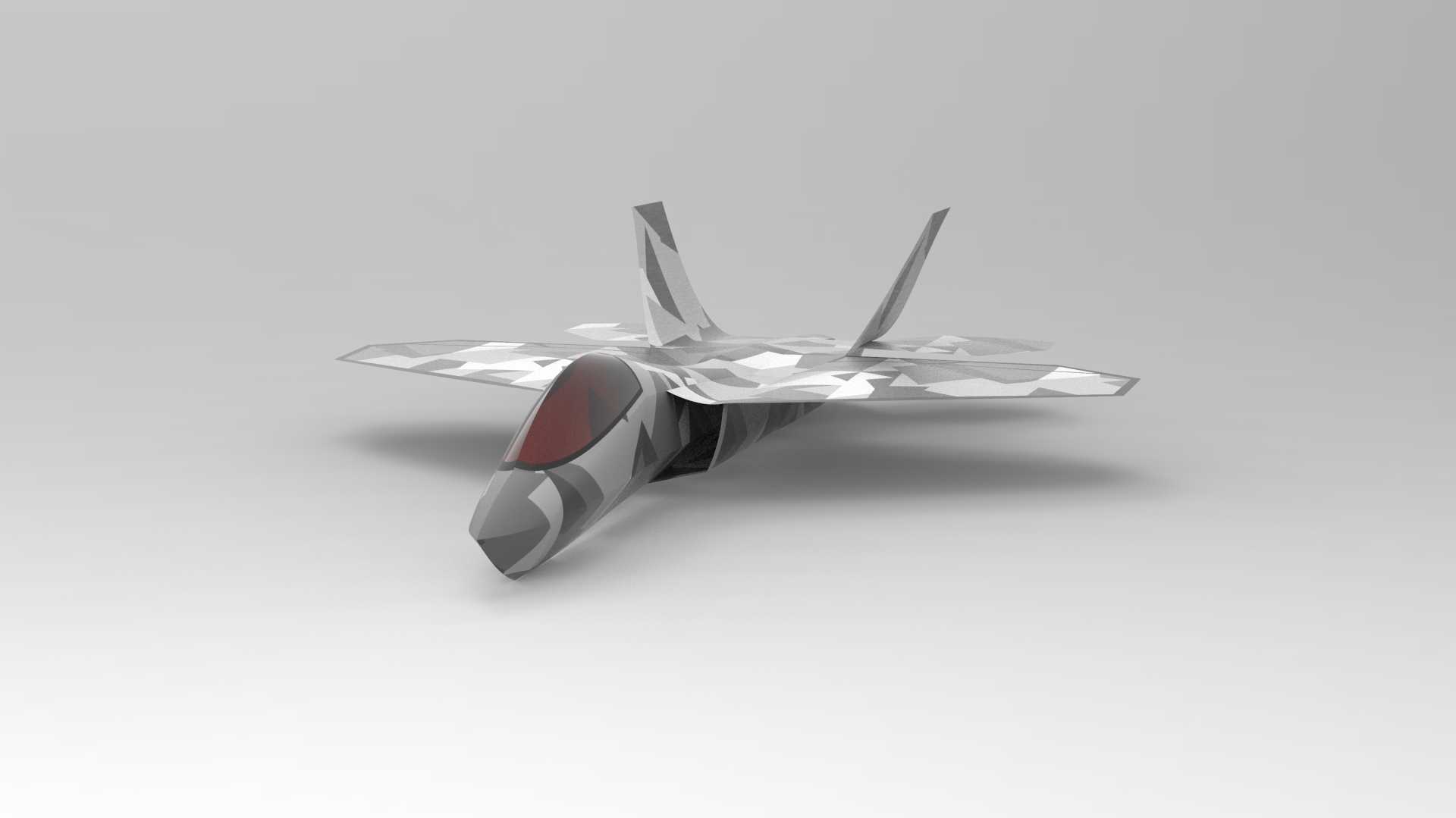

隐身构型利维喷气式战机外观三维数模

该喷气式战机的三维数模围绕低可探测性作战需求展开构型设计，整体采用翼身融合的升力体布局，机身棱边沿平行原则排布，将入射雷达波集中反射到四个非关键方向，缩减正面与侧面的雷达散射截面积。机头部位采用多面体棱锥造型，替代传统圆弧型雷达罩结构，既适配相控阵雷达的安装倾角要求，也能进一步优化前向隐身性能，座舱盖采用整体式镀膜设计，与机身棱边平滑过渡，避免曲面结构形成的强雷达反射源。进气道采用背负式锯齿型唇口设计，布置于机身背部两侧，可遮挡地面防空雷达对发动机压气机叶片的直射，同时唇口锯齿角度与主翼、尾翼的前后缘角度保持平行，统一全机的雷达反射波瓣方向。主翼采用后掠翼构型，翼身融合处做了平滑修型，没有突兀的结构转折，既可以降低跨音速飞行阶段的激波阻力，也能提升整机的升阻比，扩大作战半径。双垂尾采用外倾式设计，外倾角度经过气动与隐身的双重优化，既可以避免大迎角飞行时机身对垂尾的气流遮挡，提升航向稳定性，也能将侧向入射的雷达波反射到非威胁方向。整机的气动面作动缝隙、口盖接缝均采用锯齿型搭接设计，所有锯齿边的角度均与主翼棱边平行，避免出现垂直于雷达入射方向的直缝隙，减少行波反射带来的信号特征。从安装边界来看，该模型预留了机身内部主弹舱、侧置格斗弹舱的结构空间，弹舱门采用锯齿型边缘设计，闭合时与机身表面齐平，不破坏整体隐身构型；起落架舱布置于机身腹部与机翼根部，舱门同样采用锯齿修型，收放后与机身外表面完全贴合，不会形成额外的气动阻力与雷达反射源。动力段预留了双发小涵道比涡扇发动机的安装空间，尾喷口采用锯齿型调节片设计，可将发动机高温喷流与外界冷空气快速混合，降低红外辐射特征，同时调节片的锯齿角度也与全机棱边角度保持一致。该数模可用于航空专业的气动布局教学演示、隐身构型原理验证、作战仿真场景搭建，也可作为航模设计、航空文创产品开发的结构参考，建模过程中严格遵循航空装备的结构比例关系，各气动面的相对位置、角度均符合实际战机的设计逻辑，没有出现违背气动原理的结构错位，能够直观展示隐身喷气式战机的外形设计特点与结构布局逻辑。
