超音速弹射工况佩尔肯尾翼结构设计

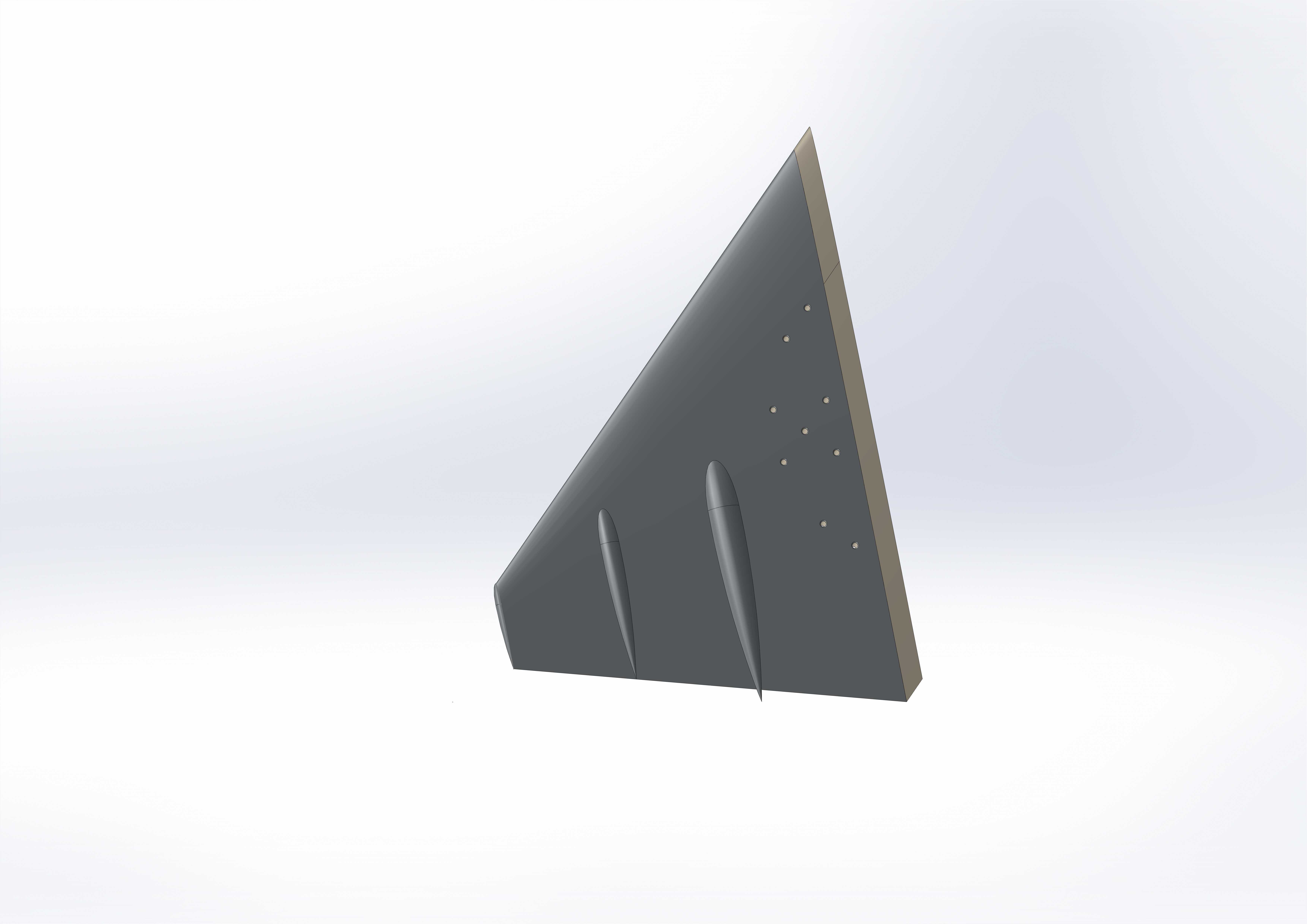

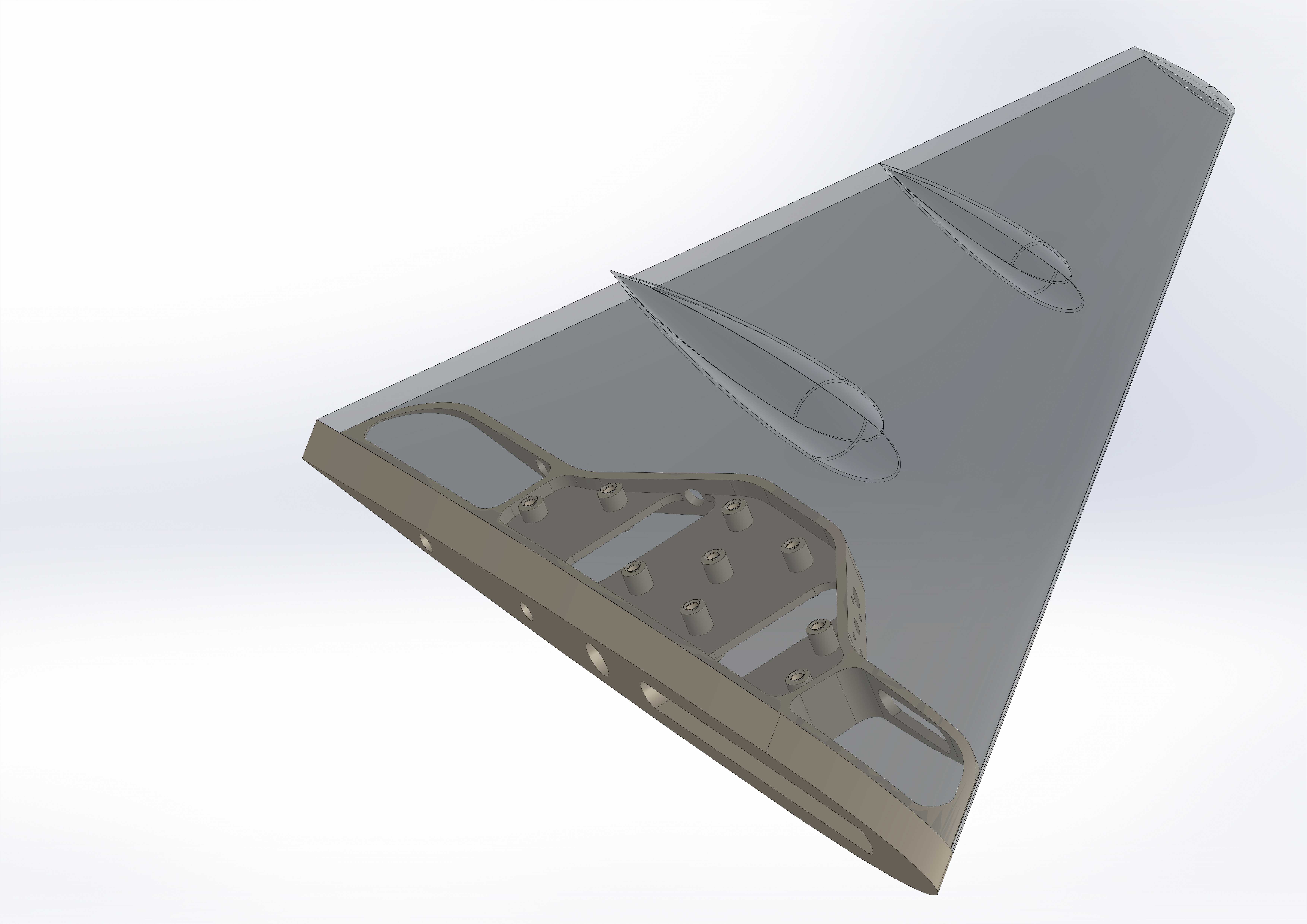

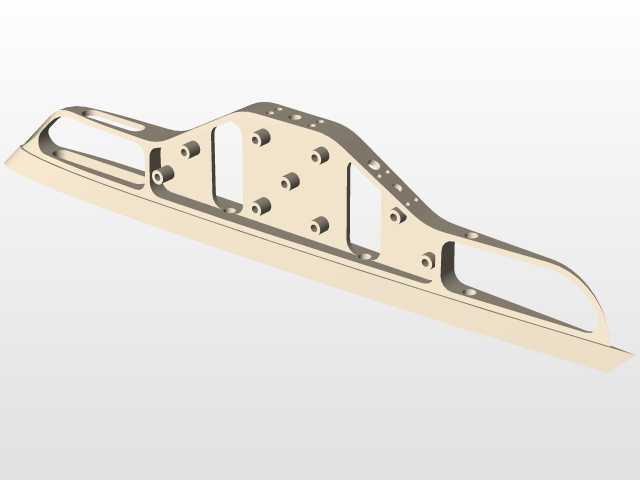

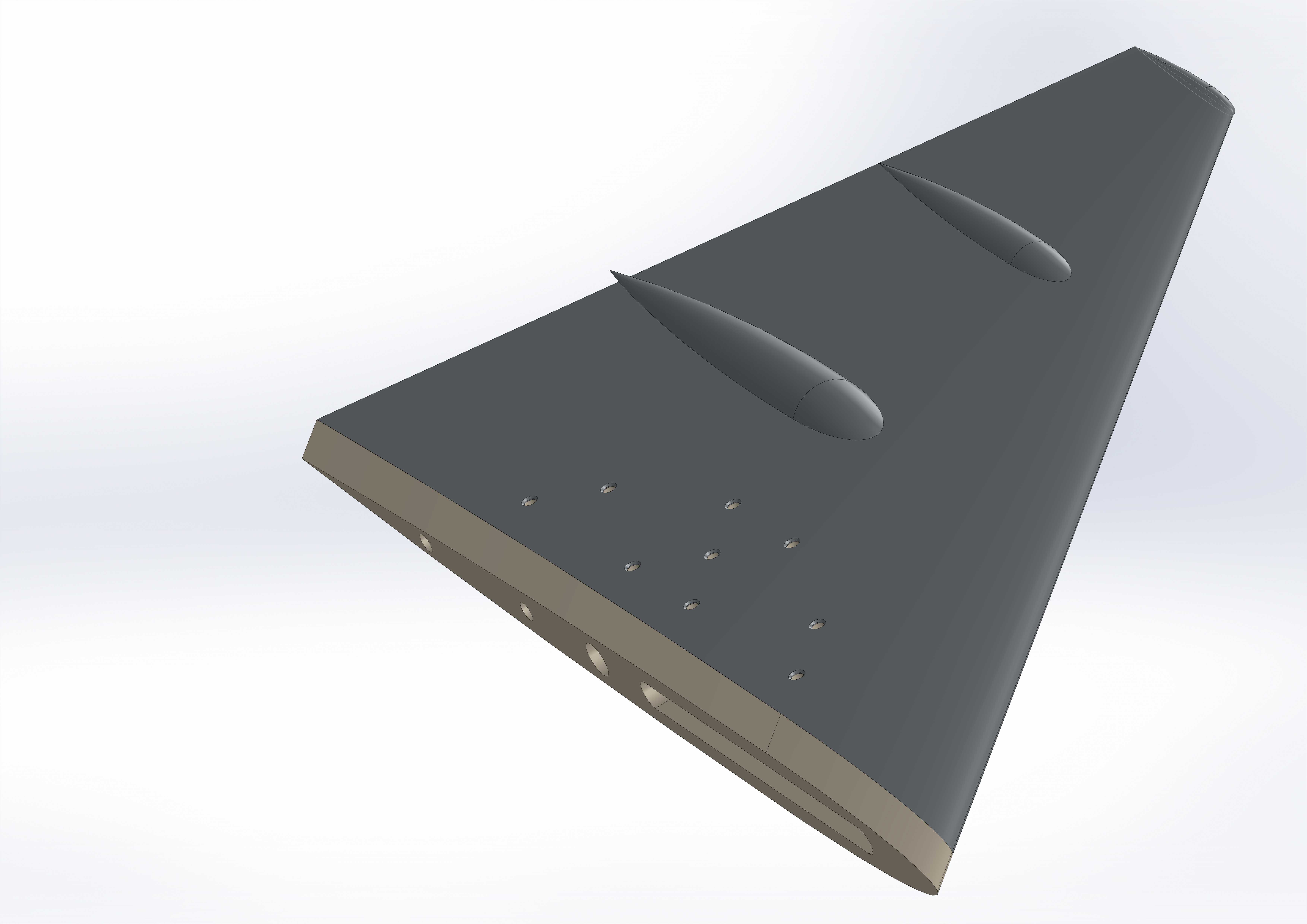

这款尾翼结构针对超音速弹射场景开发，核心适配高速飞行器应急弹射过程中的复杂气动载荷工况，在飞行器弹射离机的初始阶段，尾翼需要同时承受跨音速段的激波冲击、弹射机构传递的瞬时过载，以及高速气流冲刷带来的气动加热影响，因此结构设计上做了多维度的性能平衡。从实际使用场景来看，这类尾翼多配套于高速靶机、试验类飞行器的弹射起飞系统，区别于常规亚音速飞行器尾翼，它的翼型采用切尖三角翼布局，前缘后掠角度经过多轮气动仿真迭代，能够在超音速来流条件下有效降低波阻，同时避免翼尖失速带来的姿态失控风险。结构设计层面，翼面主体采用半硬壳式承力布局，根部设置密集的安装凸台与定位孔，安装边界严格匹配弹射挂架的接口尺寸，凸台位置经过载荷路径优化，能够将翼面承受的气动载荷直接传递到机身主承力框，避免局部应力集中导致的结构失效。翼面内部设置多道纵向加强筋，筋条走向与主应力传递方向完全重合，在保证结构刚度的前提下尽可能降低结构重量，翼面蒙皮采用变厚度设计，前缘区域厚度更大以抵抗高速气流中的颗粒冲蚀，后缘区域适当减薄以降低整体结构惯量。设计过程中优先考虑了弹射瞬间的动响应特性，尾翼的固有频率经过调校，避开了弹射机构工作频段以及跨音速段的气动激振频率，防止发射过程中出现共振损坏。翼面上预留的整流凸起结构，用于安装飞行姿态传感器，凸起外形做了流线修型，不会对翼面整体流场造成明显干扰，同时保证传感器的测量精度不受气流紊流影响。安装接口处设计了定位销孔与螺栓过孔的组合定位结构，既能够保证装配时的位置精度，也能承受弹射过程中三个方向的冲击载荷，不需要额外增加辅助支撑结构即可满足使用要求。整个翼面的外形公差控制严格，翼型轮廓度偏差控制在小范围内，保证实际气动特性与仿真计算结果的一致性，减少试飞阶段的调试工作量。
