NACA4412翼型上翘后缘翼尖结构设计

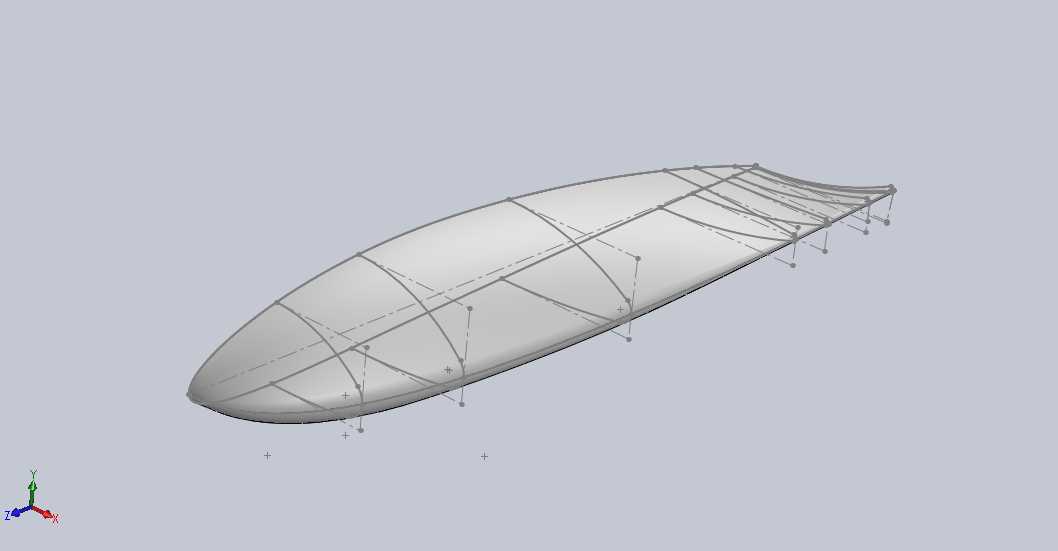

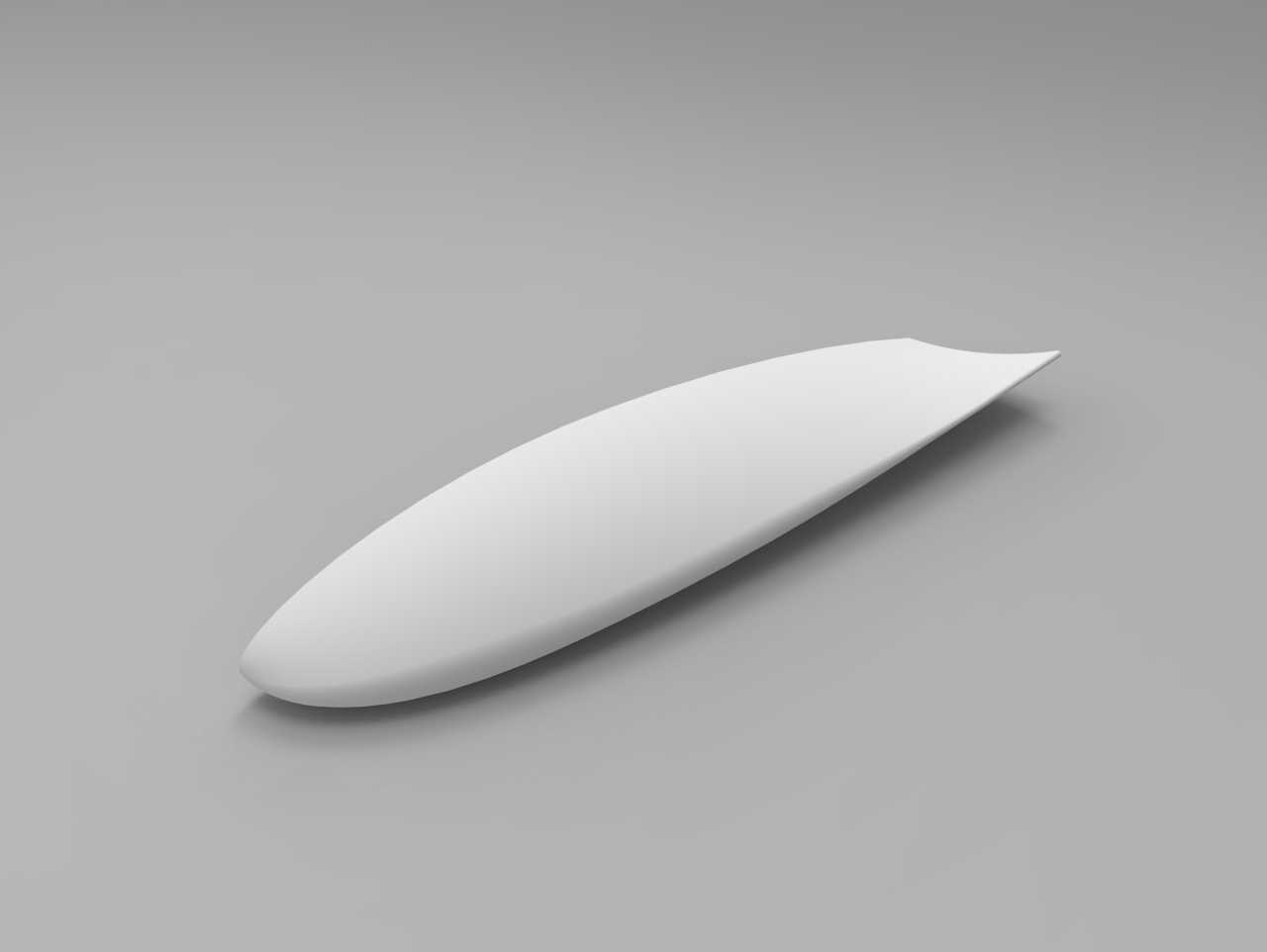

该翼尖结构适配低速通用航空飞行器的机翼末端，主要用于固定翼轻型飞机、小型无人机的翼梢改造场景，实际装机后可打散翼尖区域的翼尖涡结构，降低机翼展向气流诱导带来的阻力损失，同时优化机翼失速临界迎角下的气流附着特性，减少翼尖失速先于机翼主体发生的概率，提升飞行器低速飞行阶段的操纵稳定性。从结构设计逻辑来看，该翼尖基于NACA4412低速翼型基准做参数化衍生，没有采用常规平直翼尖的截断式收尾，而是在后缘段做连续上翘的曲面过渡，建模过程中先提取基准翼型沿展向的多组控制截面，针对翼尖段的弦长做渐进收窄处理，通过导轨曲线约束各截面的扭转角度与上翘幅度，再用边界曲面生成连续的气动外表面，最后通过加厚命令生成等壁厚的实体结构，壁厚取值匹配常规复合材料蒙皮的成型工艺要求，避免曲面突变导致的铺层褶皱问题。安装边界方面，该翼尖的根部截面与主机翼的梢部截面完全共形，对接面预留了与机翼主梁、蒙皮连接的定位贴合面，展向延伸长度控制在主机翼展长的6%-8%区间，不会过度增加机翼的整体结构重量，上翘段的后缘掠角经过气动迭代调整，不会对副翼的操纵舵效产生明显干扰，同时能避免翼尖涡流直接冲刷尾翼操纵面。在实际工程应用中，这类上翘后缘翼尖不需要对主机翼的主承力结构做大幅改动，可直接替换原有平直翼尖完成改装，适配采用NACA4412翼型的多款低速固定翼机型，曲面过渡区域做了连续曲率检查，不存在局部曲率突变导致的应力集中问题，外表面的气动连续性满足低速飞行下的减阻需求，相比加装翼梢小翼的方案，该结构的整体高度更低，能减少飞行器地面停放、机库存放时的横向空间占用，同时降低翼尖结构与地面障碍物发生剐蹭的风险。结构实体的内部可根据装机需求预留减重空腔，也可集成航行灯、静电放电刷的安装位，对接边的连接孔位可根据不同机型的机翼连接结构做适配调整，不需要重新构建整体气动外形，能缩短改装设计的周期。
