迷彩涂装喷气式战斗机外观结构设计

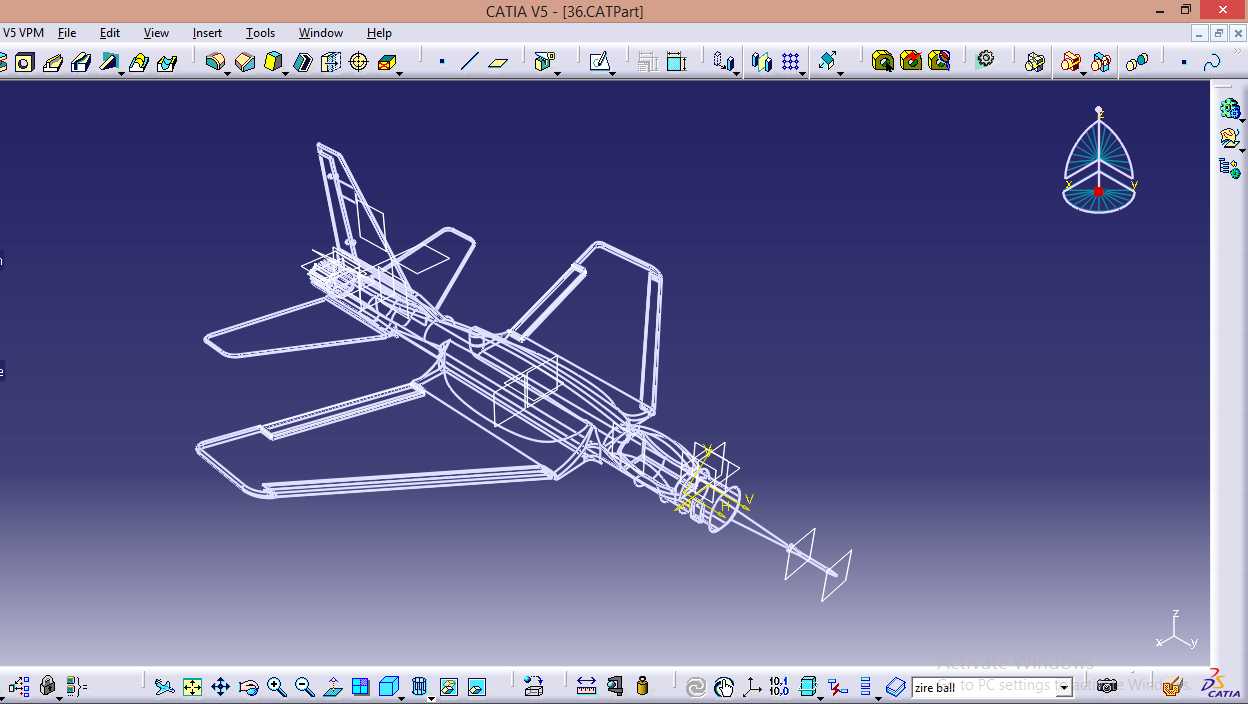

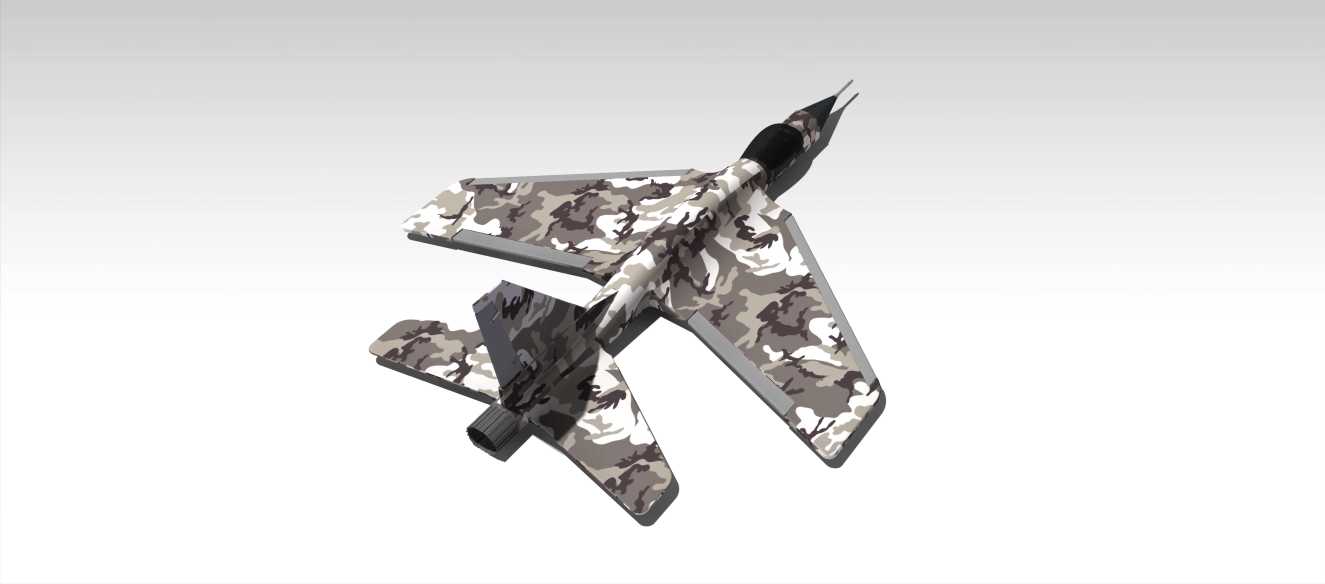

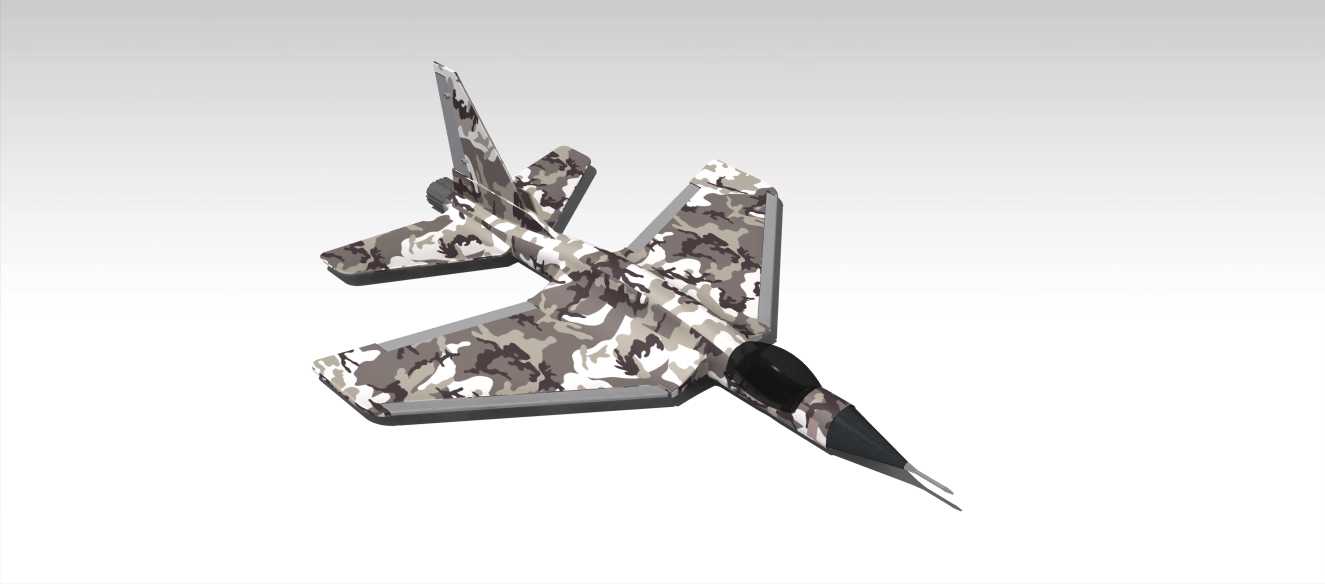

该战机模型的外形设计参考了主流第三代喷气式战斗机的气动布局特征，采用后掠翼搭配单垂尾、水平尾翼的常规尾翼布局，机头位置设置尖锐的进气锥结构，可在高速飞行状态下对来流进行预压缩，匹配机身两侧的进气道设计，能够在大迎角飞行工况下保证进气效率，适配燃气轮机类动力装置的进气需求。整机外形采用低可视度迷彩涂装方案，迷彩斑块的边缘做了不规则处理，不同灰度的色块交错分布，覆盖机身、机翼、尾翼全部外露表面，可降低视觉识别特征，适配近距空中对抗的目视隐身需求。从结构设计逻辑来看，机翼与机身的连接位置设置在机身中部靠下区域，后掠角选取兼顾了亚音速巡航的升阻比与超音速飞行的减阻需求，机翼前缘后掠角度统一，后缘设置副翼与襟翼的安装预留位，可后续补充操纵面的活动结构设计。水平尾翼安装位置略低于机翼平面，可在大迎角状态下避开机翼下洗气流的干扰，保证纵向操纵效率；垂尾布置在机身尾部上方，后掠设计与机翼保持一致，垂尾后缘预留方向舵安装空间，可满足航向操纵的结构需求。机身整体采用流线型修形，从机头进气锥位置开始逐步过渡到等直段机身，尾部收窄匹配动力装置的喷口安装边界，机身截面近似椭圆，可在保证内部设备安装空间的前提下降低飞行阻力。起落架相关结构当前未做细化设计，后续可根据整机重量分布，在前机身下方、机翼根部下方分别布置前起落架与主起落架的安装位，预留收放舱的结构空间，匹配地面滑行、起降阶段的载荷承载需求。该模型可用于航空科普场景的结构展示，也可作为气动布局方案验证的基础参考模型，帮助设计人员快速梳理常规布局战机的外形比例关系，验证不同涂装方案的视觉呈现效果，也可作为航模设计的初始外形参考，匹配小型涡喷动力装置的安装边界调整机身内部空间分配。在实际工程应用中，这类常规布局战机的结构设计需要重点考虑翼身融合区域的应力分布，机翼与机身的连接接头需要承受机动飞行过程中的升力与过载载荷，尾翼与机身的连接位置需要预留操纵机构的走线空间，机身表面的口盖布置需要避开主要承力框结构，同时保证维护过程中的设备可达性。
