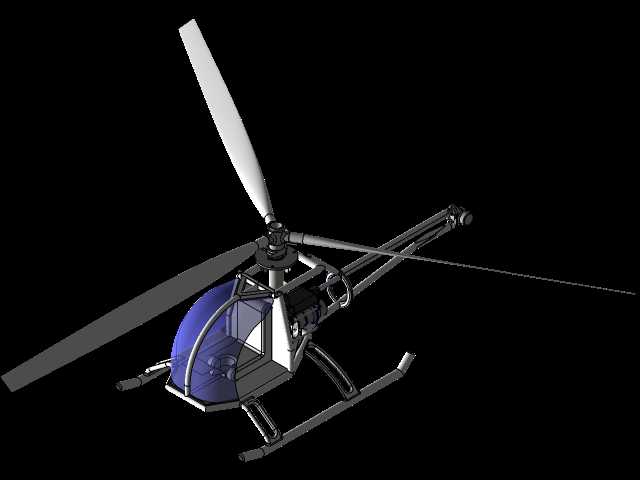

轻型单人涡轮动力直升机结构设计

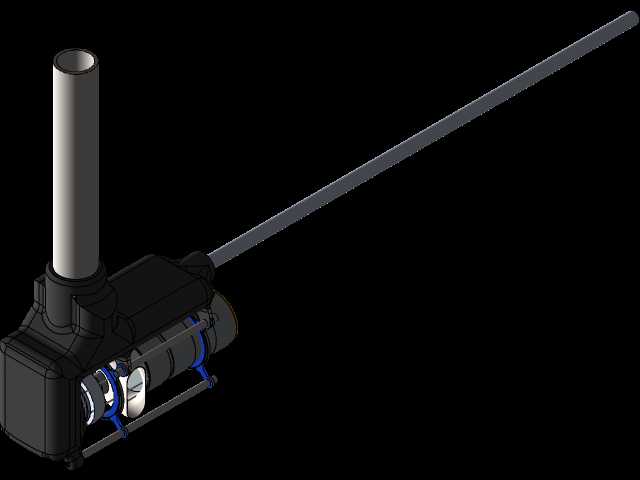

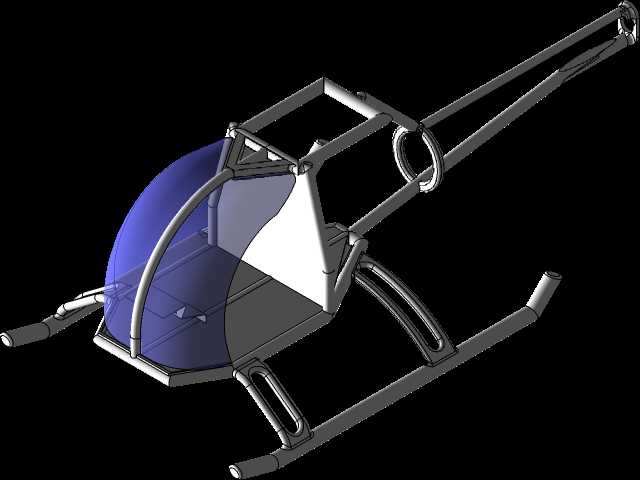

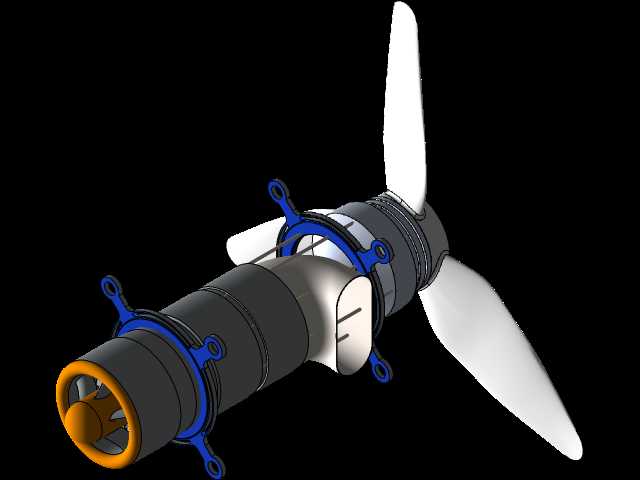

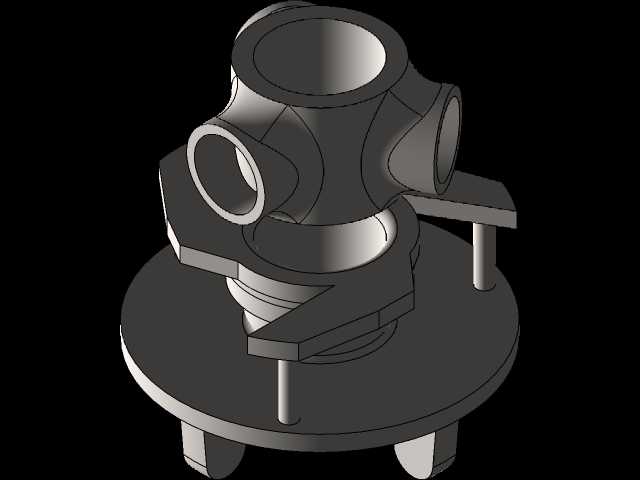

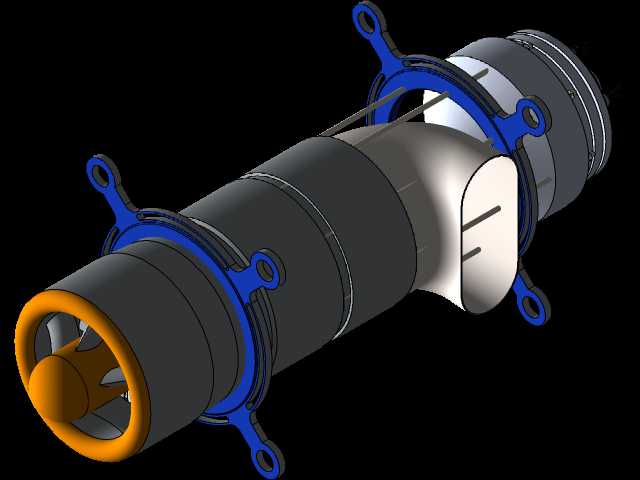

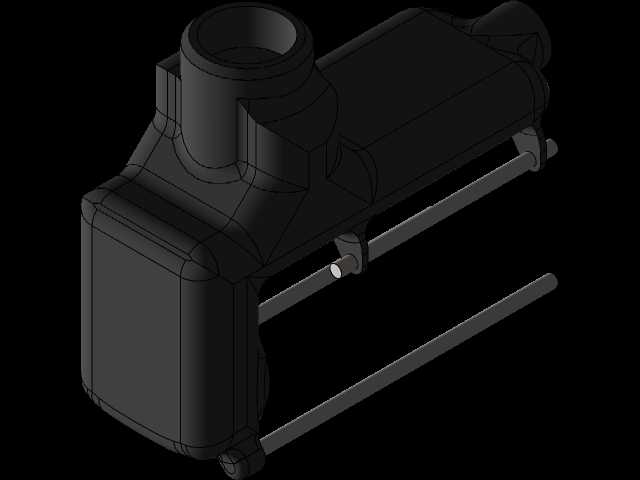

这款轻型单人直升机的三维结构设计，核心围绕低空短途作业场景展开，可覆盖农林植保小范围作业、低空巡检、航空运动体验等多类实际使用需求，整体设计优先控制整机自重与结构复杂度，降低后期维护门槛。整机采用滑橇式起落架结构，省去了轮式起落架的收放机构与缓冲作动部件，既压缩了整机下部安装空间，也能在非铺装的野外起降场地提供更稳定的支撑，起降时的冲击载荷可通过滑橇梁的弹性形变直接吸收，无需额外设计复杂的缓冲阻尼结构，适配野外无固定起降坪的使用场景。动力端匹配涡轮轴动力单元，相比同功率等级的活塞式航空发动机，涡轮轴单元的功重比更优，能在紧凑的动力舱空间内输出足够的旋翼驱动功率，动力输出轴直接衔接主减速器，省去了冗余的传动转接结构，缩短了主传动链的长度，降低传动环节的功率损耗。主旋翼采用三叶式布局，相比两叶旋翼，三叶结构在相同旋翼直径下能提供更平稳的升力输出，旋翼运转时的振动幅值更低，能减少机身结构的疲劳载荷，提升单人驾乘时的操控稳定性；旋翼桨毂采用简化的跷跷板式铰接结构，在保证桨叶变距、挥舞动作自由度的前提下，尽可能减少铰接部件数量，降低日常维护的润滑与检修工作量。机身主体采用桁架式骨架结构，外部仅在驾驶舱区域设置流线型透明整流罩，其余结构直接外露，既减轻了整机蒙皮带来的额外重量，也方便日常对机身内部的传动管线、动力部件进行快速检修；驾驶舱采用单座布局，操纵机构直接布置在乘员正前方，操纵连杆沿机身桁架内侧敷设，避免外露结构在低空飞行时被杂物剐蹭。尾梁采用轻量化的单梁结构，尾传动轴沿尾梁中轴线布置，末端驱动尾桨提供反扭矩配平，尾梁长度经过匹配计算，在保证尾桨配平效率的前提下尽可能缩短尾梁伸出长度，缩小整机的地面停放尺寸，降低狭小场地的停放与转运难度。整机的安装边界设计充分考虑了公路转运需求，整机宽度控制在普通小型货运车辆的货厢宽度范围内，拆卸旋翼后可直接固定在普通货厢上完成转场运输，无需额外定制超宽运输工装。设计过程中对各部件的装配干涉做了完整校验，所有连接节点的安装空间都预留了足够的扳手操作余量，实际生产装配时无需特殊定制工装即可完成整机组装，结构件多采用标准航空铝型材加工，减少异形定制件的占比，降低生产制造成本。
