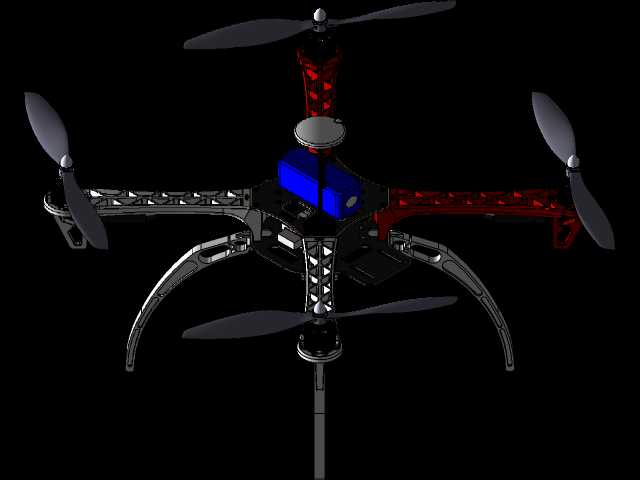

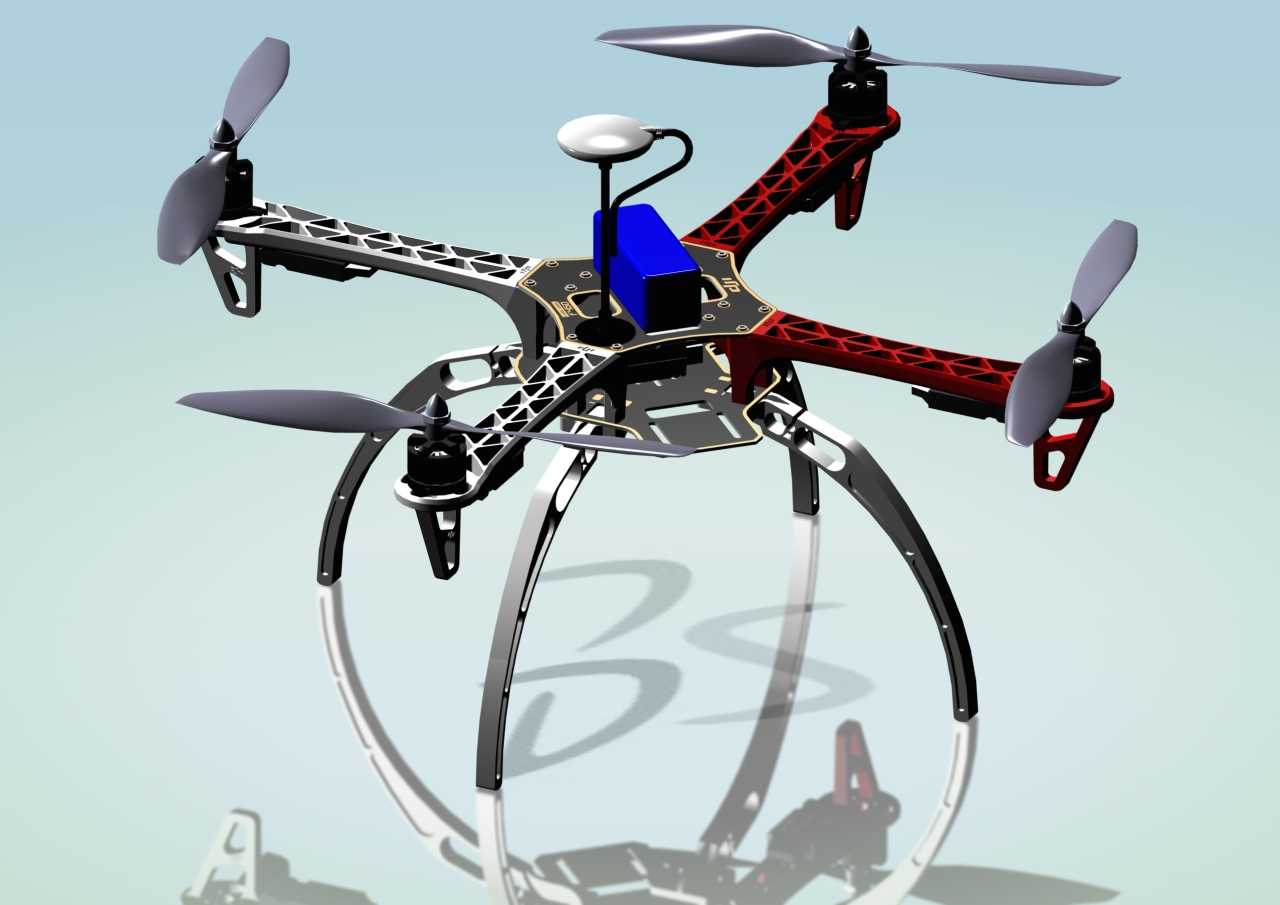

大疆F450四旋翼航拍飞行机架结构设计

这款四旋翼飞行平台的机架设计，首先围绕户外航拍、小型作业载荷挂载的实际场景展开，日常作业中需要兼顾低空稳定悬停、小范围灵活机动的需求，同时要预留足够的载荷安装空间，适配不同的任务模块切换。从结构设计思路来看，机臂采用对称X型布局，四个动力输出端的力臂长度经过匹配计算，保证单电机动力输出时的力矩平衡，减少飞行过程中的偏航修正量，降低飞控的运算负载。机臂主体采用镂空桁架结构，在保证结构抗弯强度的前提下尽可能削减自重，避免不必要的动力损耗，机臂与中心板的连接位置做了加厚嵌装设计，日常起降的冲击载荷可以通过连接位均匀分散到中心板整体结构上，不会出现单臂应力集中断裂的问题。起落架采用弧形环抱式结构，安装边界围绕中心板下方的载荷区域设置，弧形支腿的跨度经过测算，起降时即使存在一定角度的倾斜，支腿也能先接触地面卸力，不会磕碰中心板下方挂载的电池、图传或者航拍相机，支腿的弧度同时预留了足够的云台俯仰空间，不会在相机调整拍摄角度时出现结构干涉。中心板采用分层叠装设计，上层预留飞控、GPS模块的安装位，GPS模块的安装座做了抬高处理，尽可能远离电调、电池的电磁干扰区域，保证定位信号的稳定；下层预留电池仓、电调的布线空间，走线槽沿着机臂内侧延伸到各个电机安装位，避免飞行过程中线材晃动产生风阻或者被螺旋桨剐蹭。动力安装位的孔位适配常规22系列无刷电机的安装尺寸，螺旋桨的旋转半径经过校核，相邻机臂的螺旋桨转动时不会出现打桨问题，同时预留了足够的安全间隙，即使机臂在飞行中出现小幅形变，也不会干涉螺旋桨的正常转动。日常作业中，这款机架可以快速拆解机臂，收纳后能够放进常规的户外背包，适合外场作业的转场需求，各个连接位的紧固件采用标准规格，外场维护时不需要特殊工具就能完成拆装更换。机架的整体重心设计落在中心板几何中心偏下的位置，搭配起落架的支撑跨度，悬停时的自稳定性更好，即使遇到小幅阵风扰动，也能快速回到平衡姿态，减少飞控的修正频次，提升航拍画面的稳定性。电池安装位设计在中心板下方的重心位置，更换不同容量电池时，重心偏移量控制在很小的范围内，不需要额外调整配重就能保证飞行姿态稳定。
