拓扑优化分体式四旋翼飞行载具结构

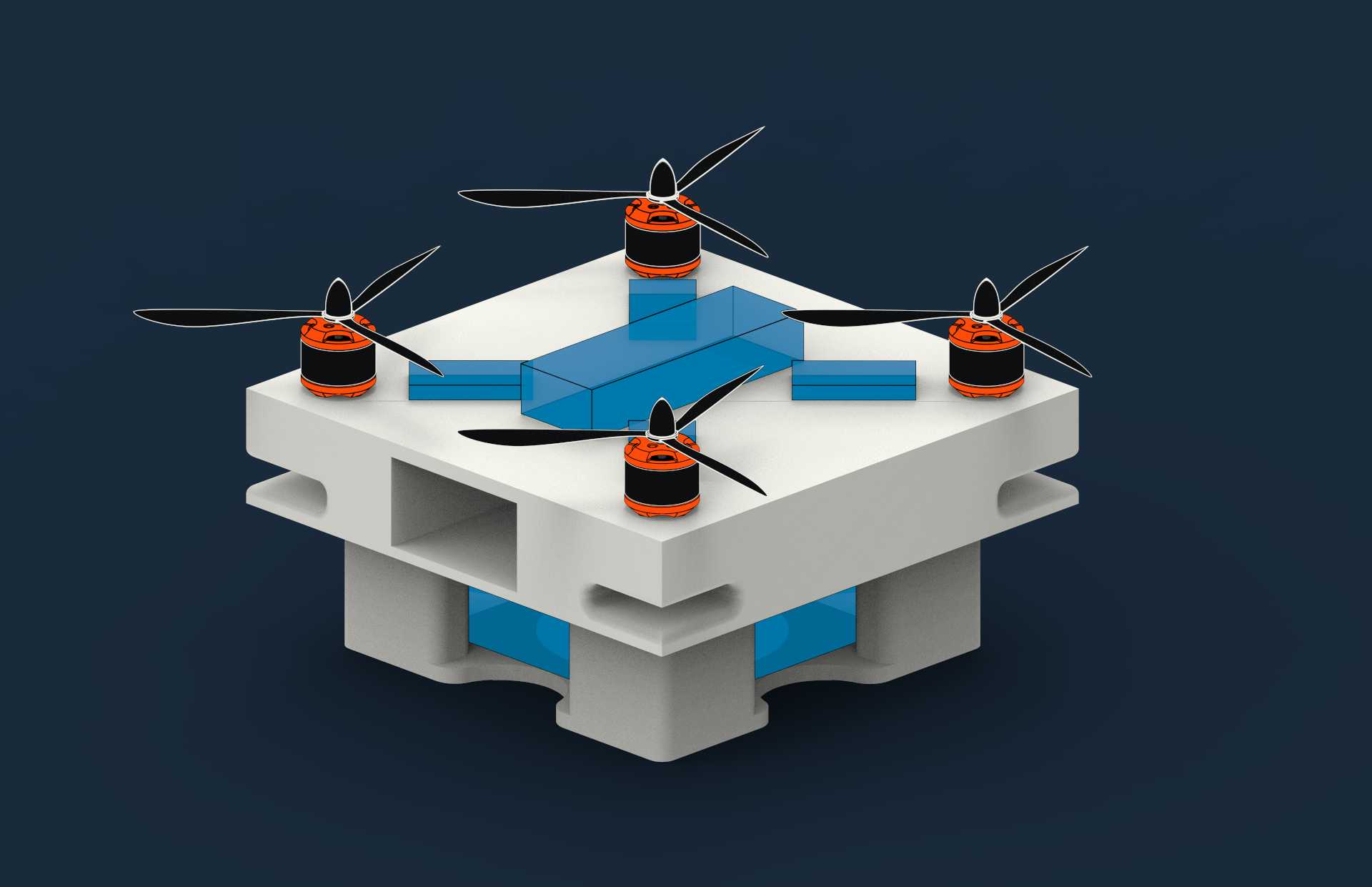

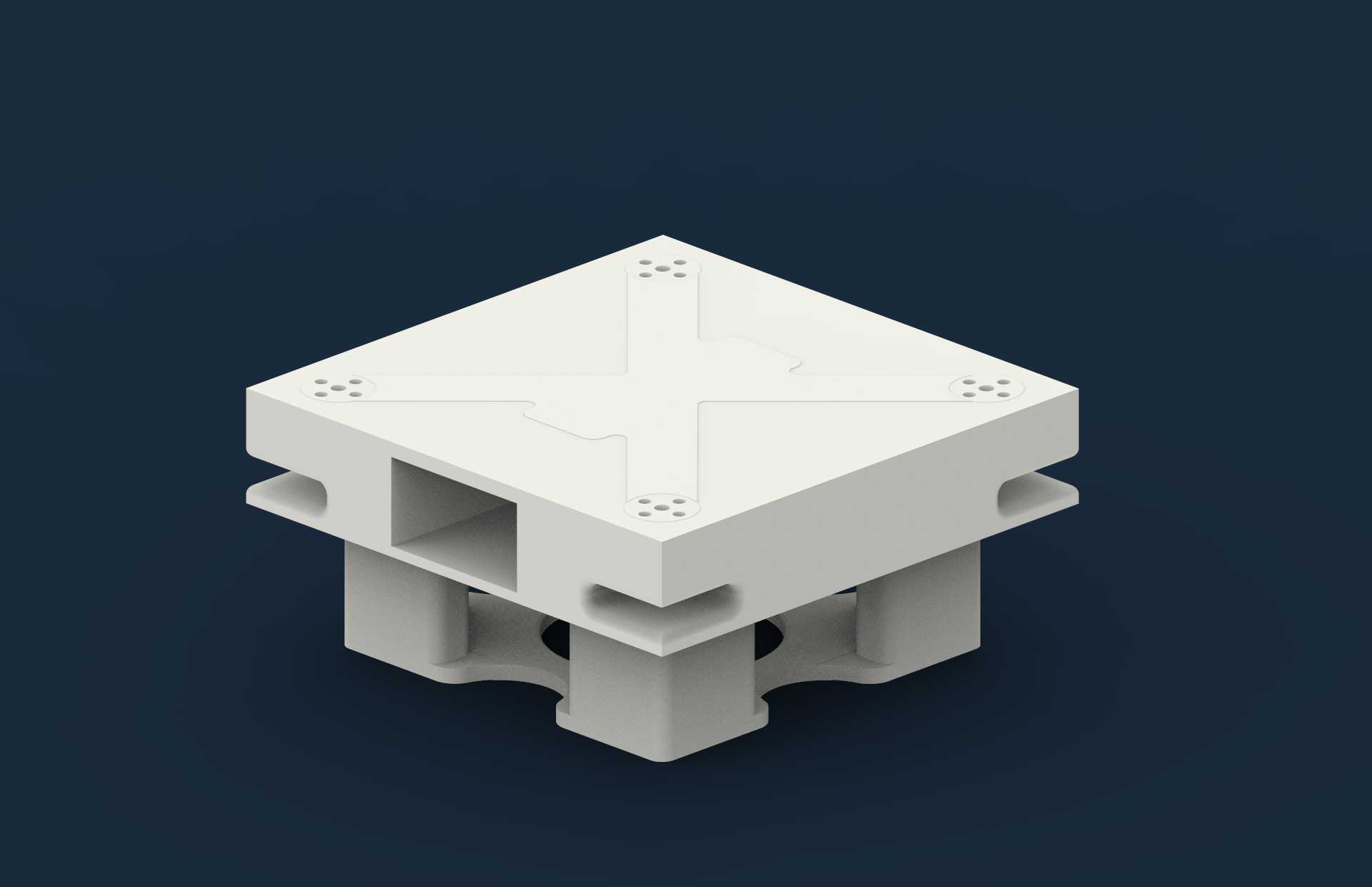

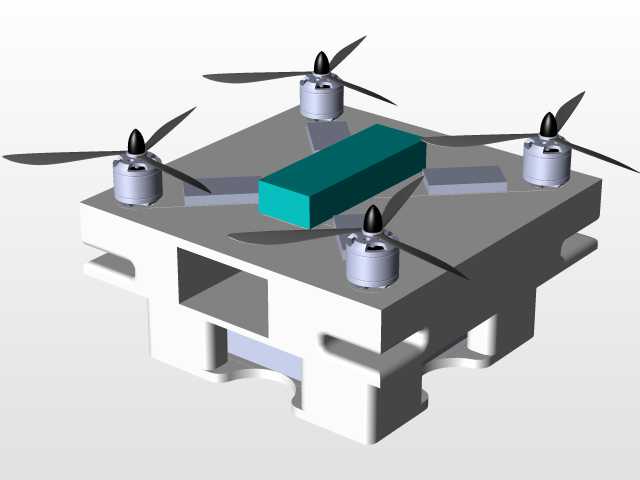

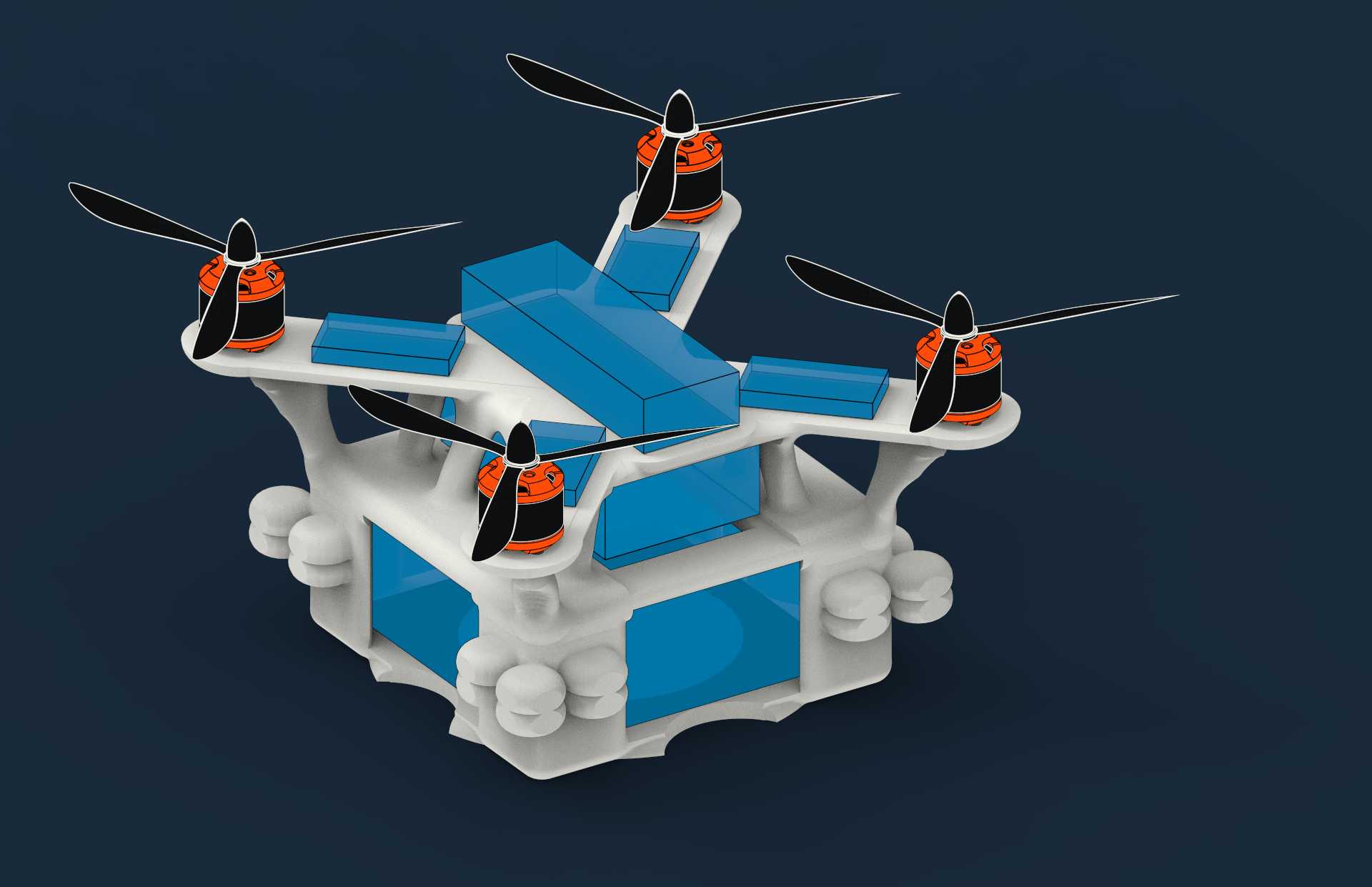

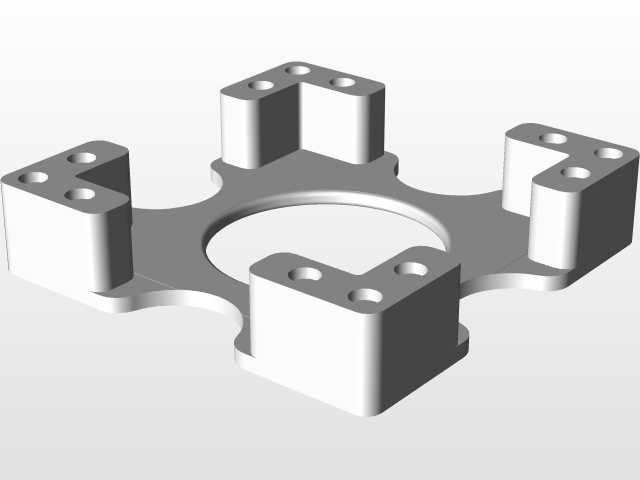

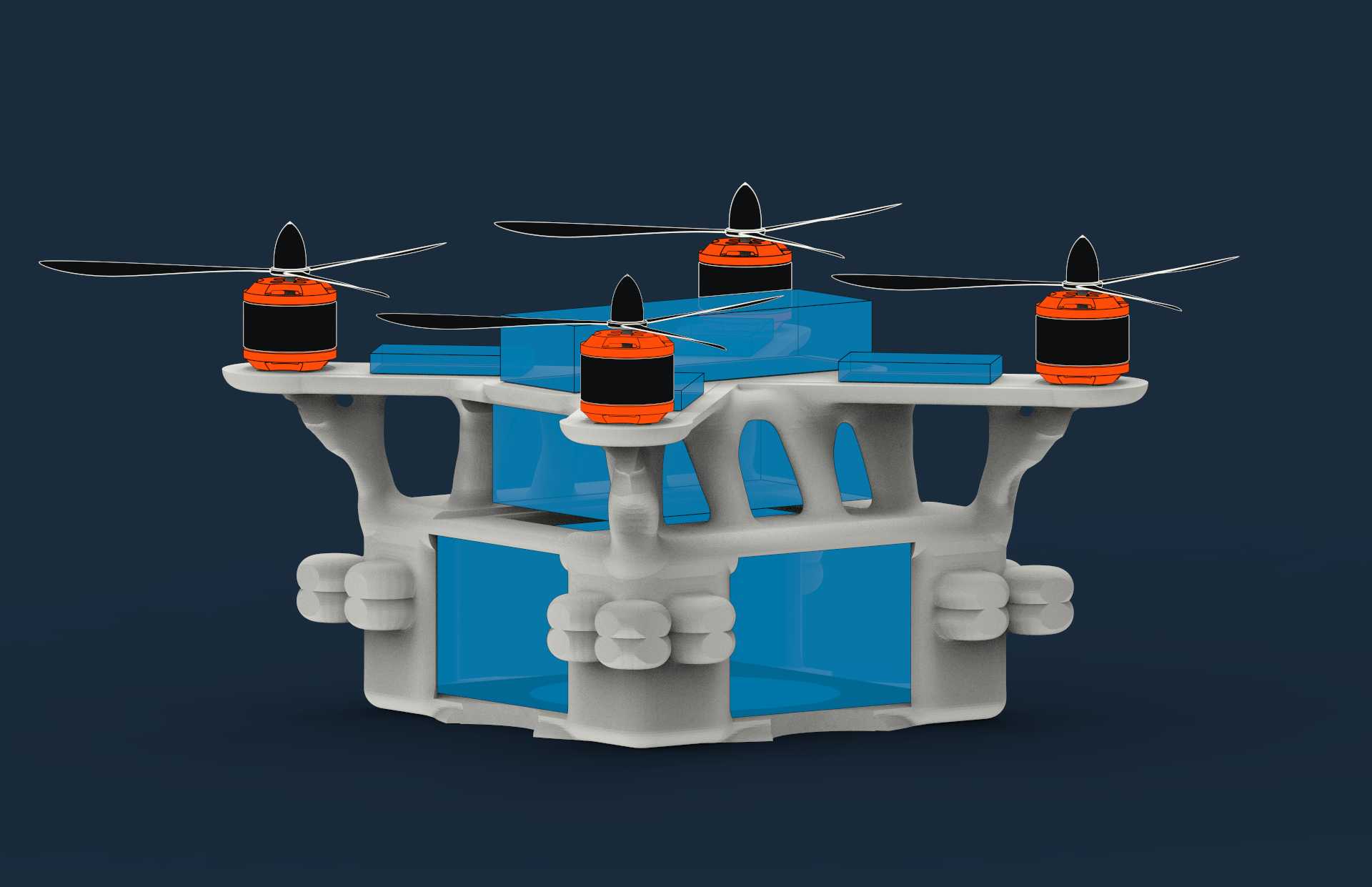

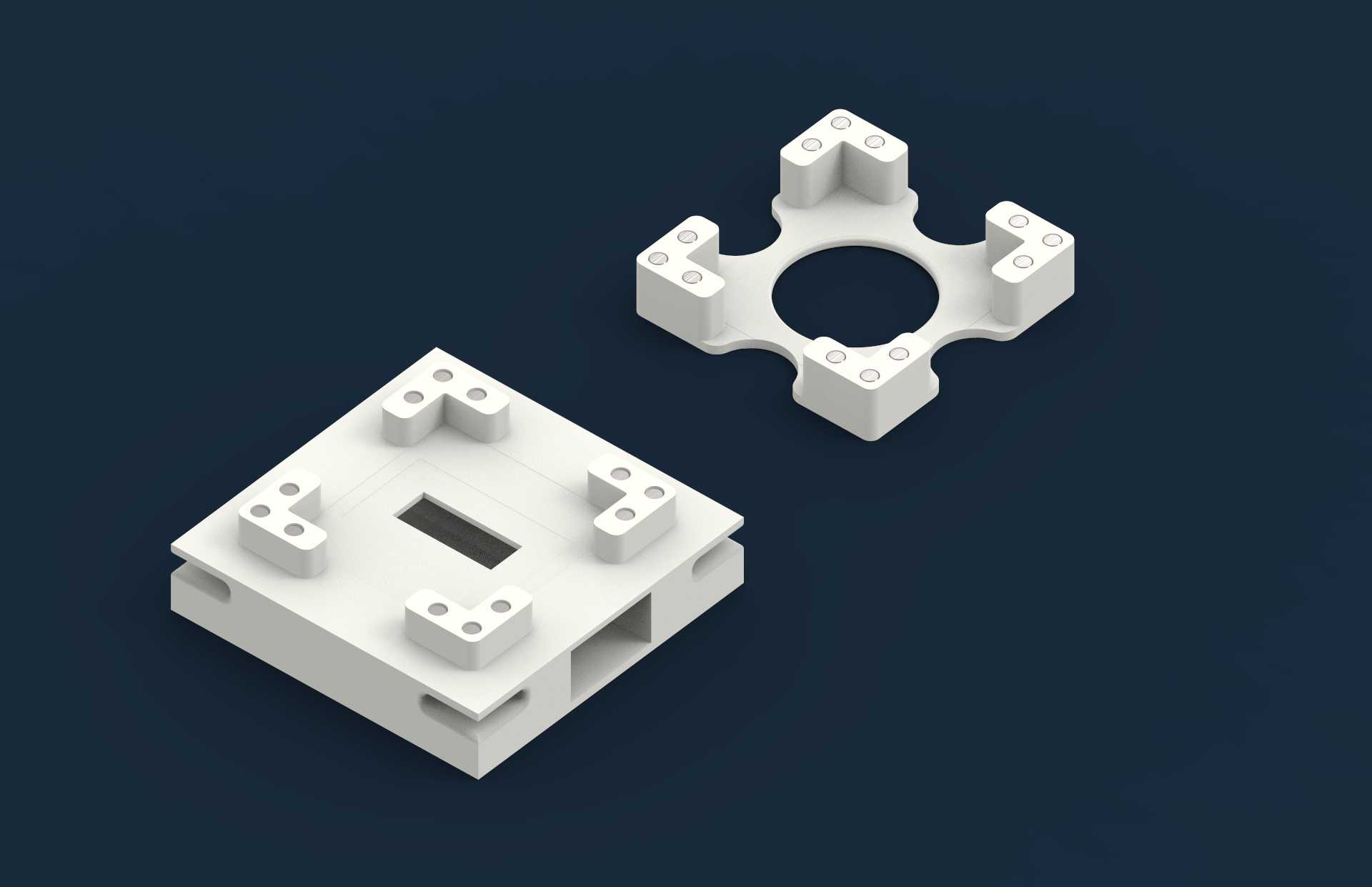

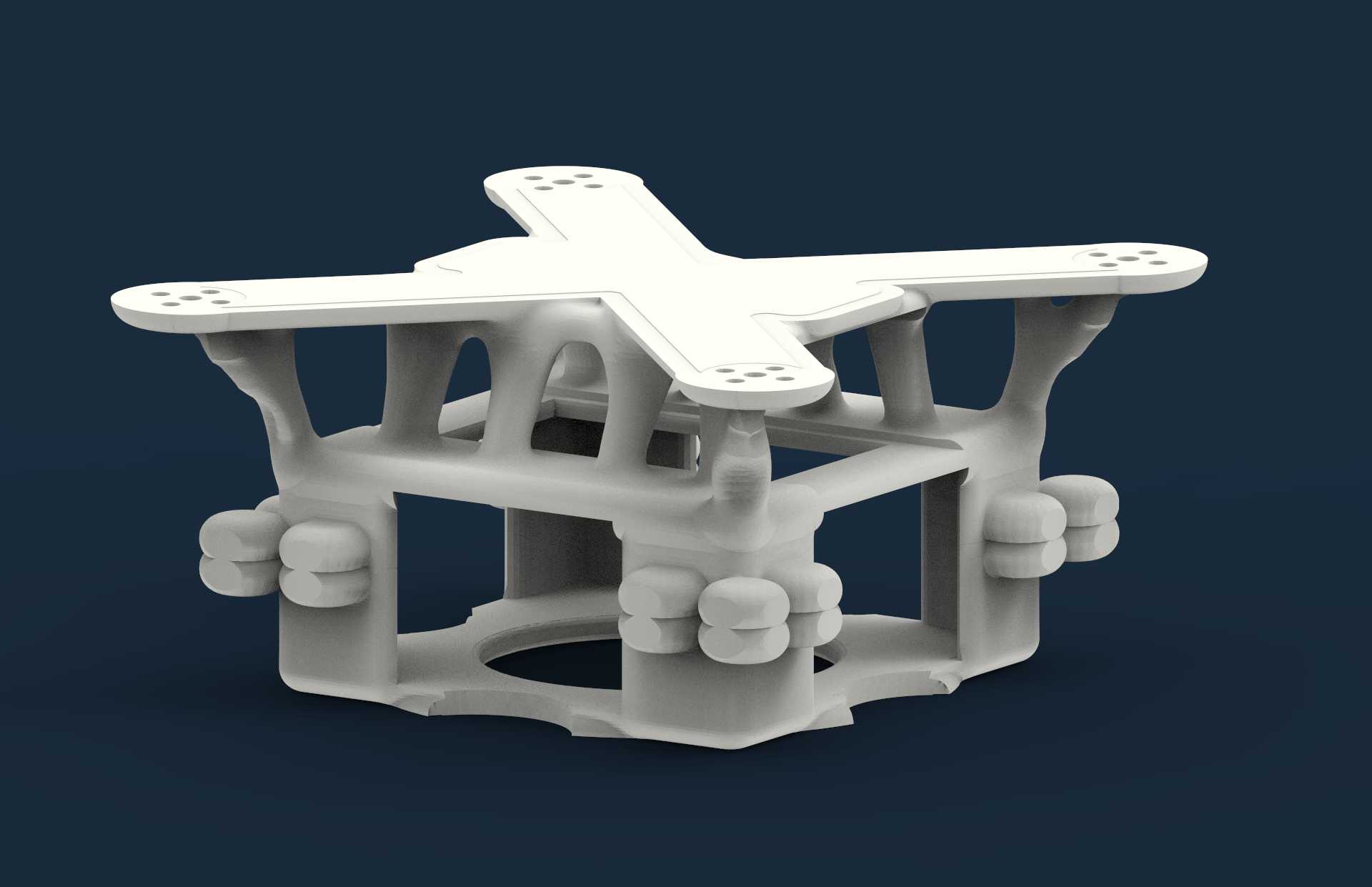

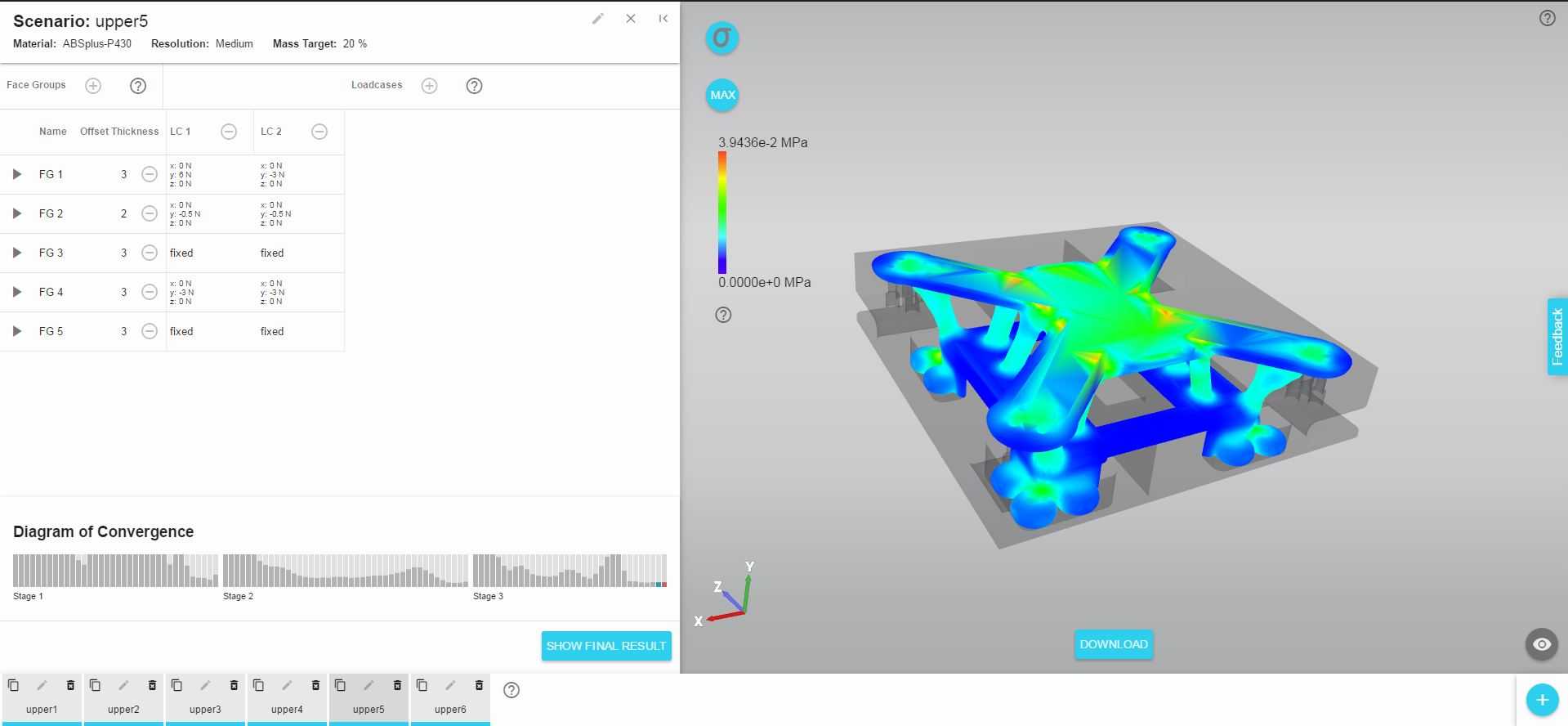

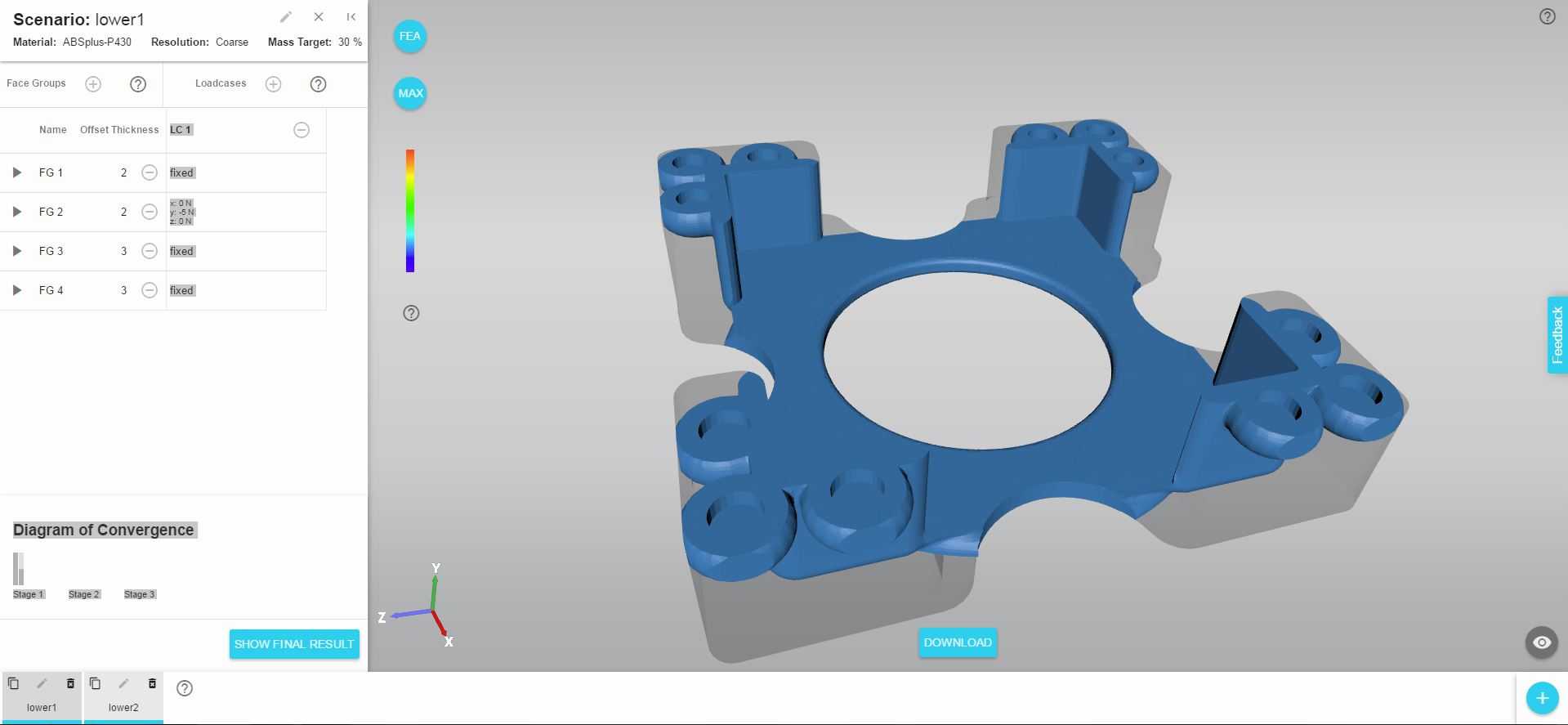

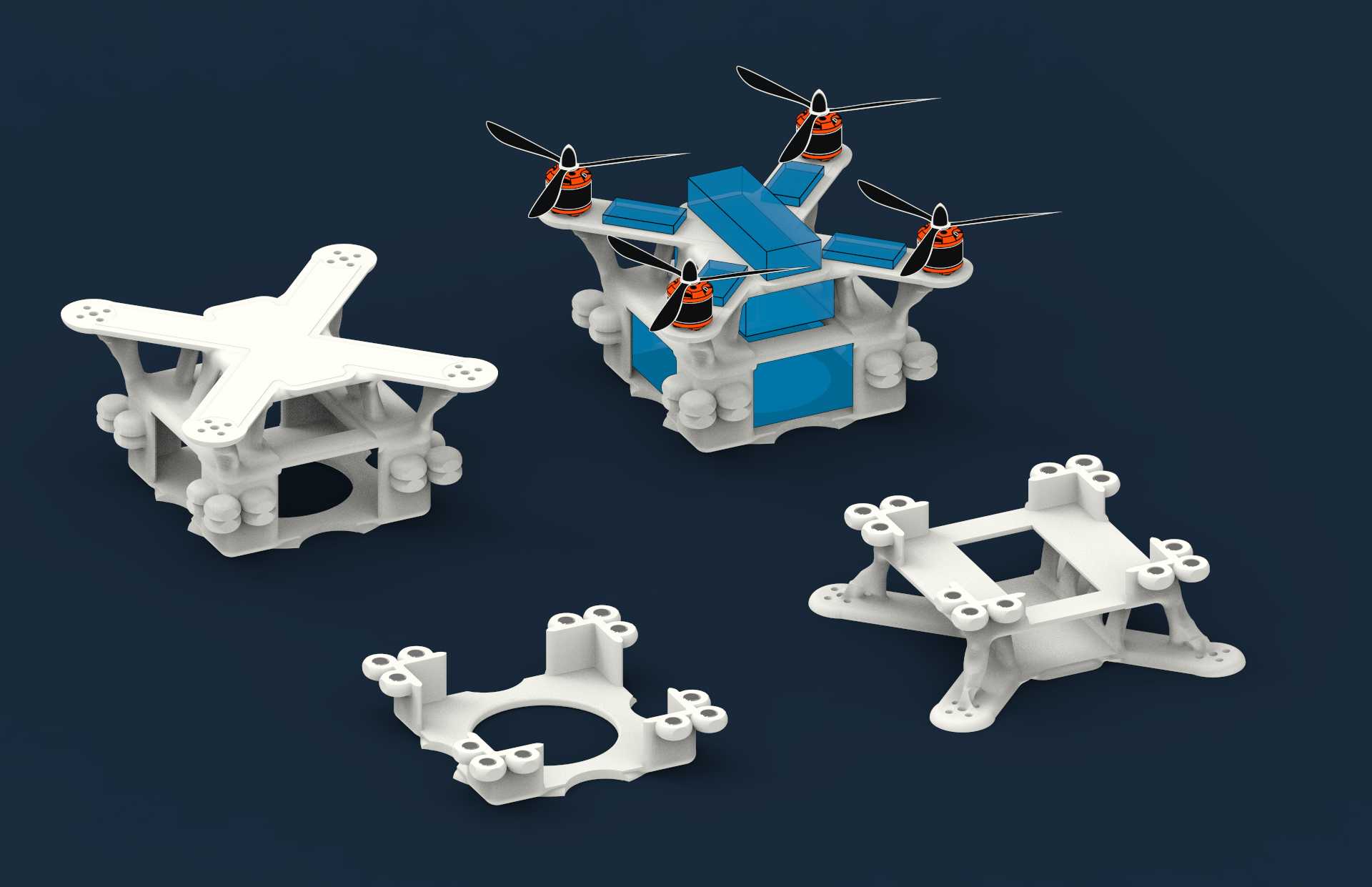

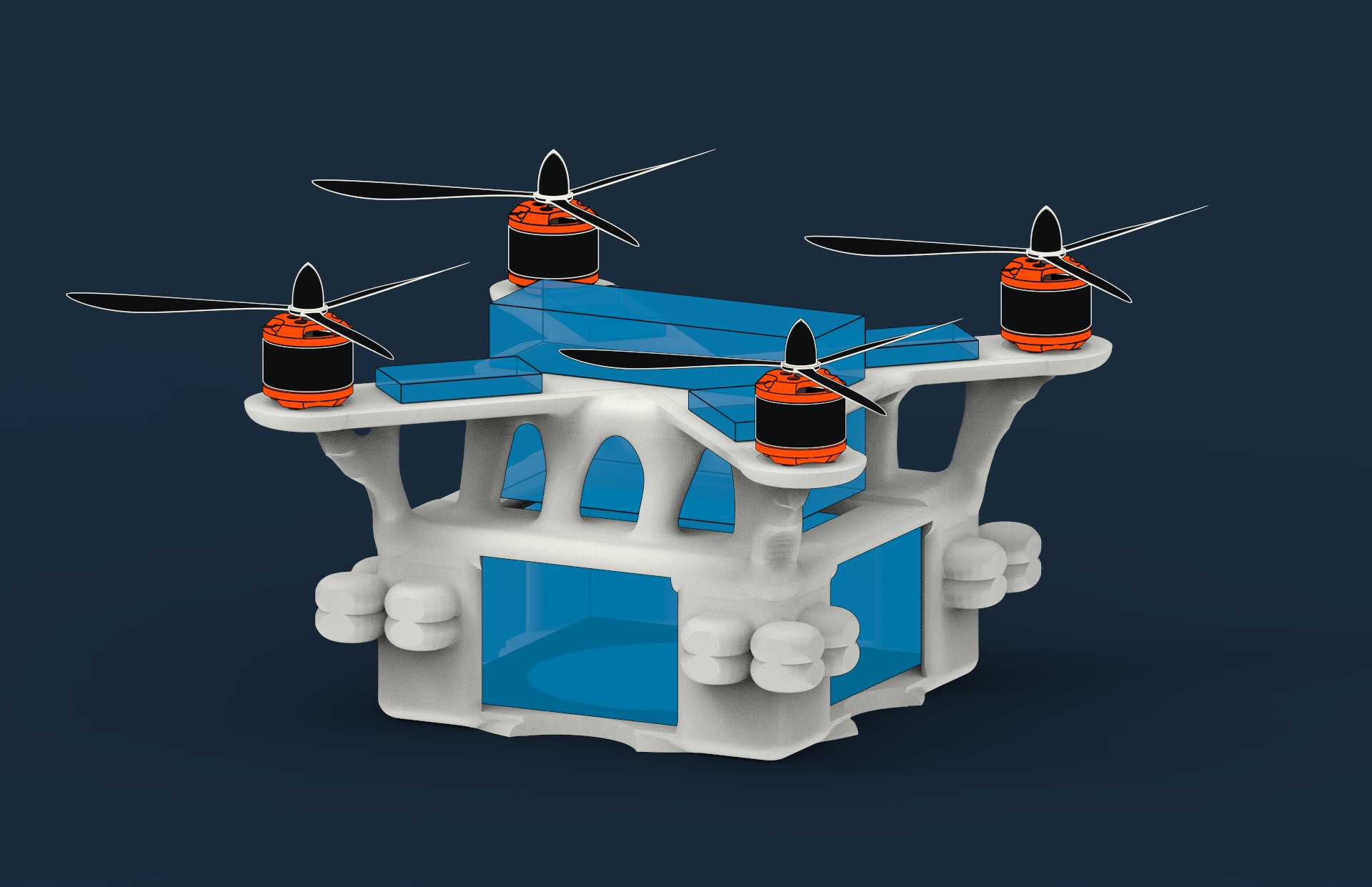

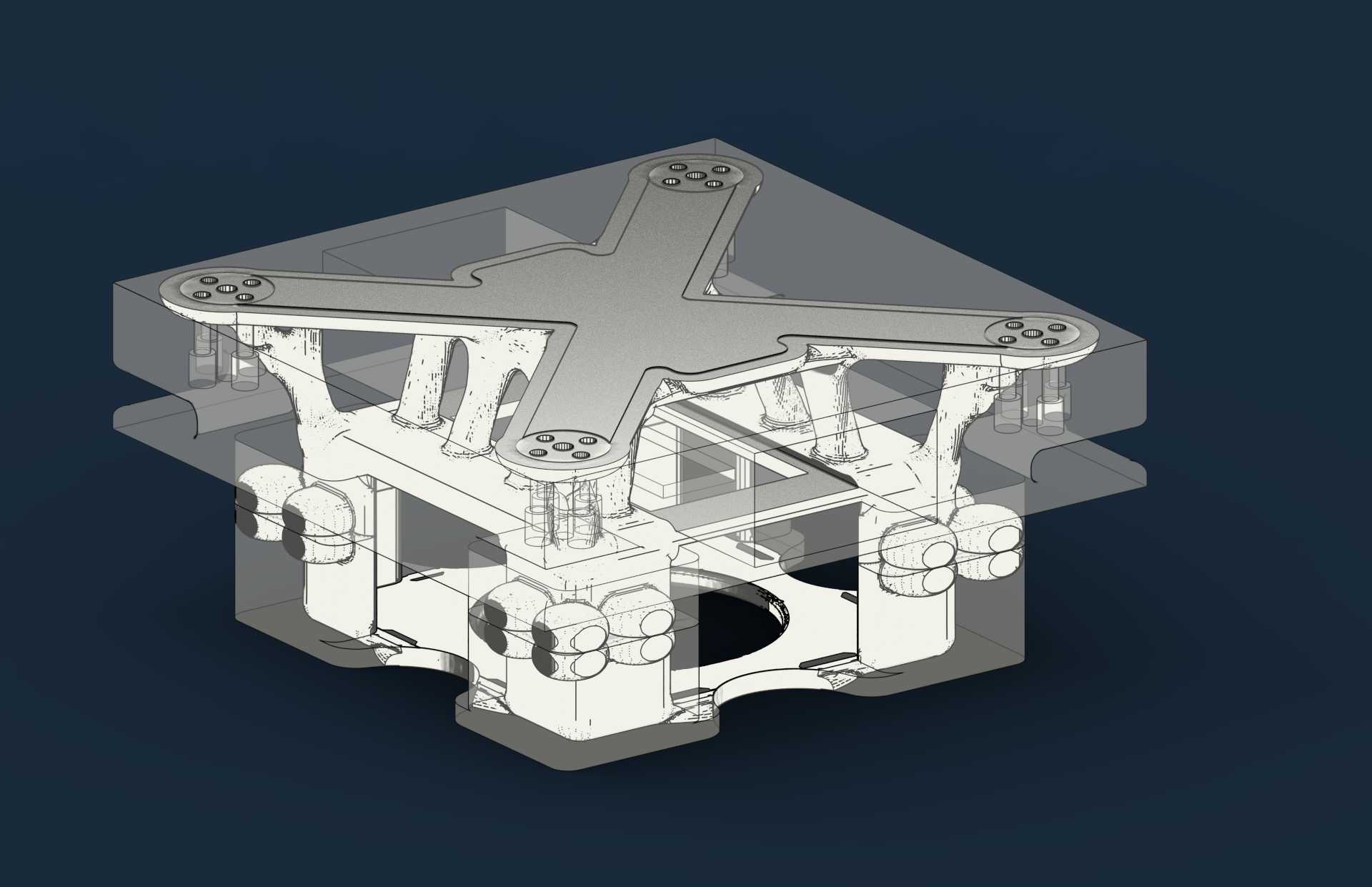

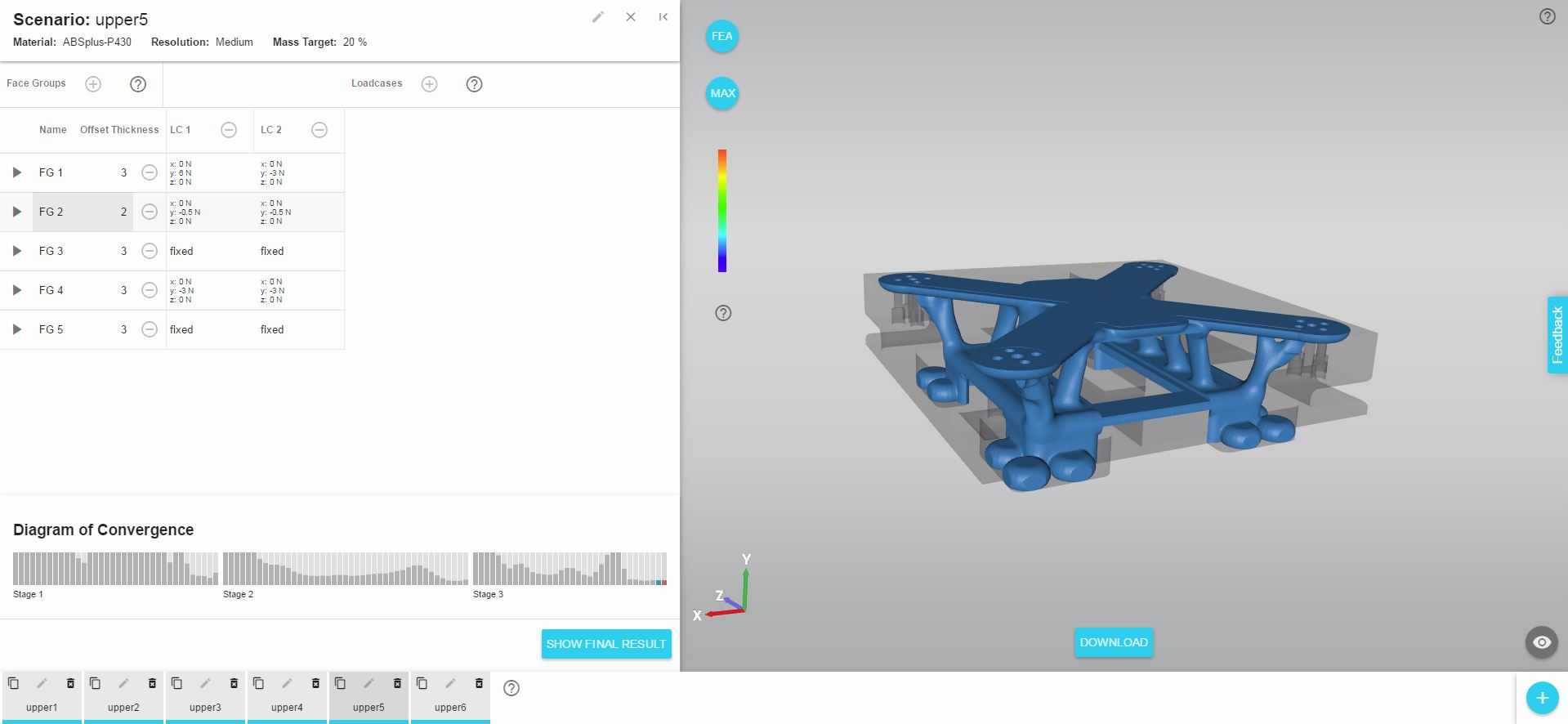

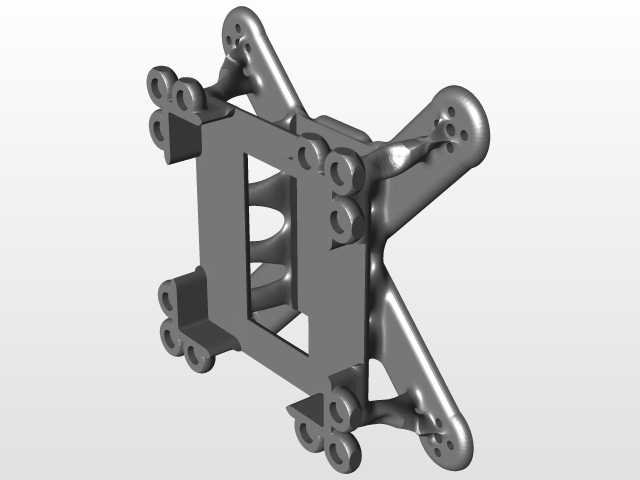

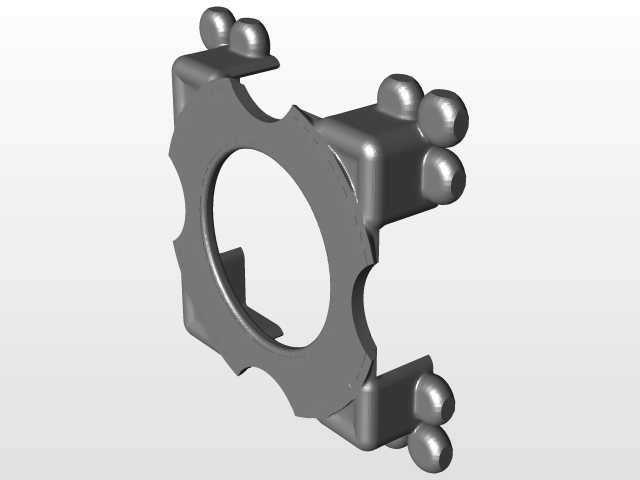

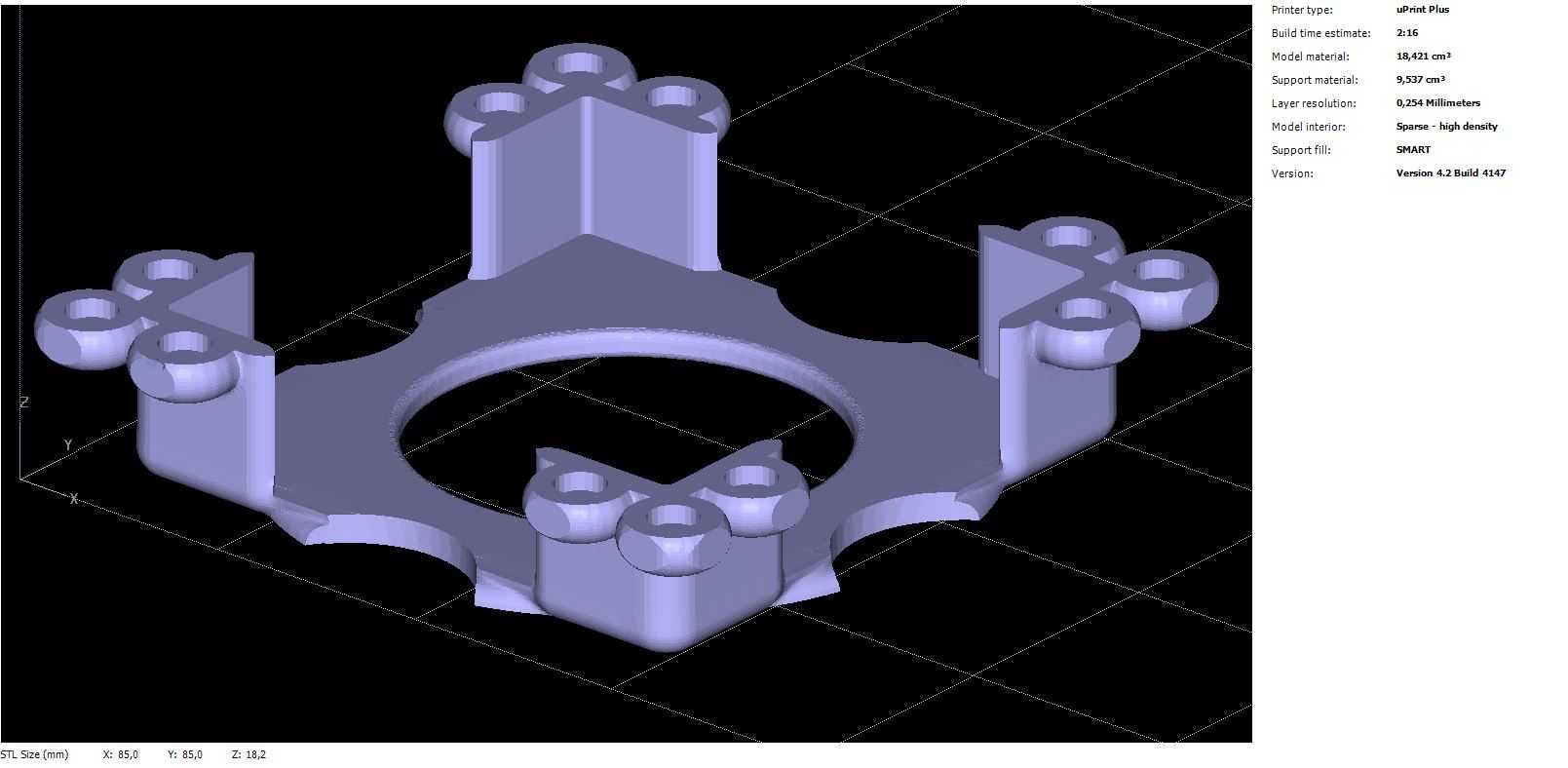

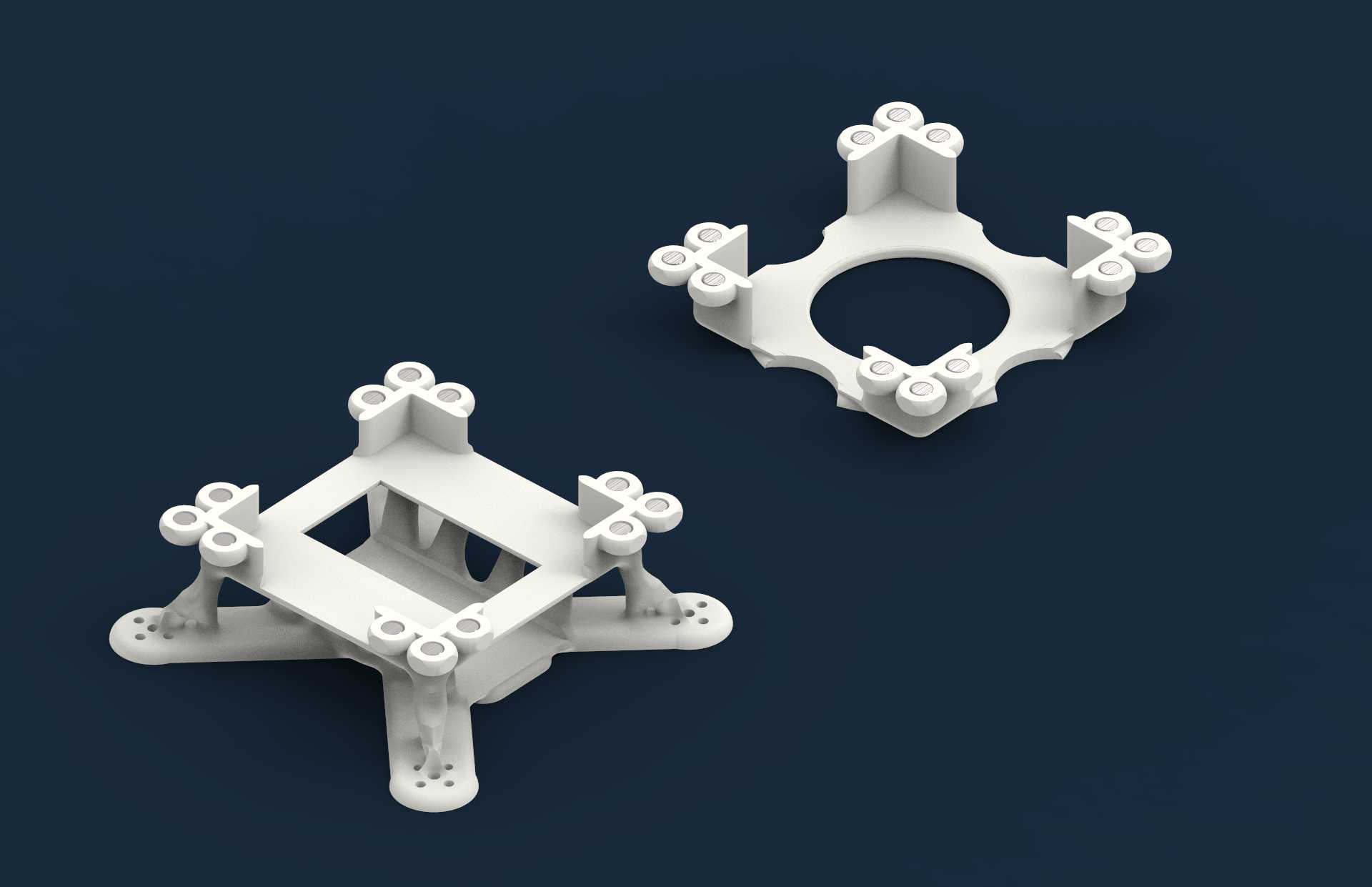

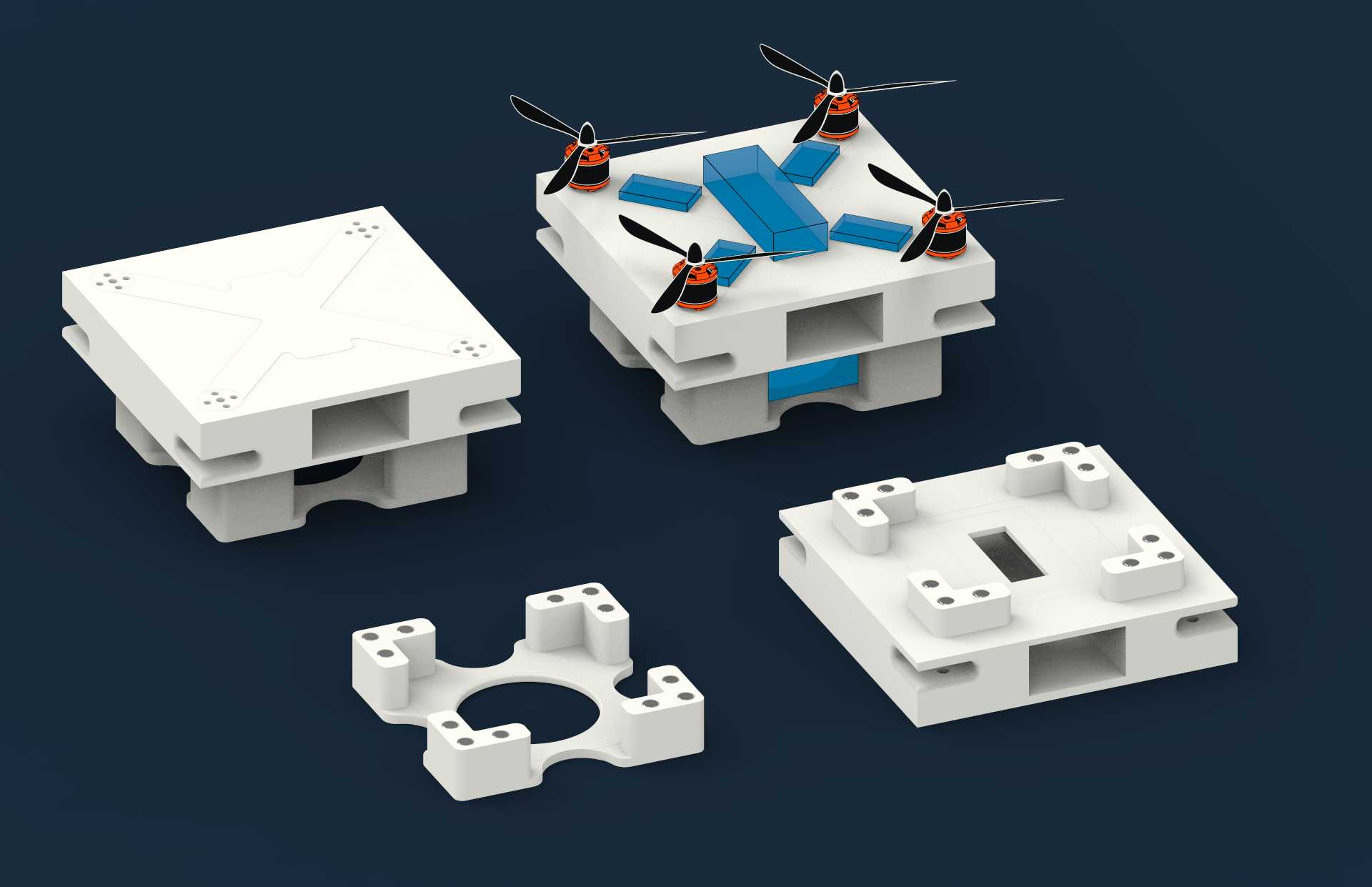

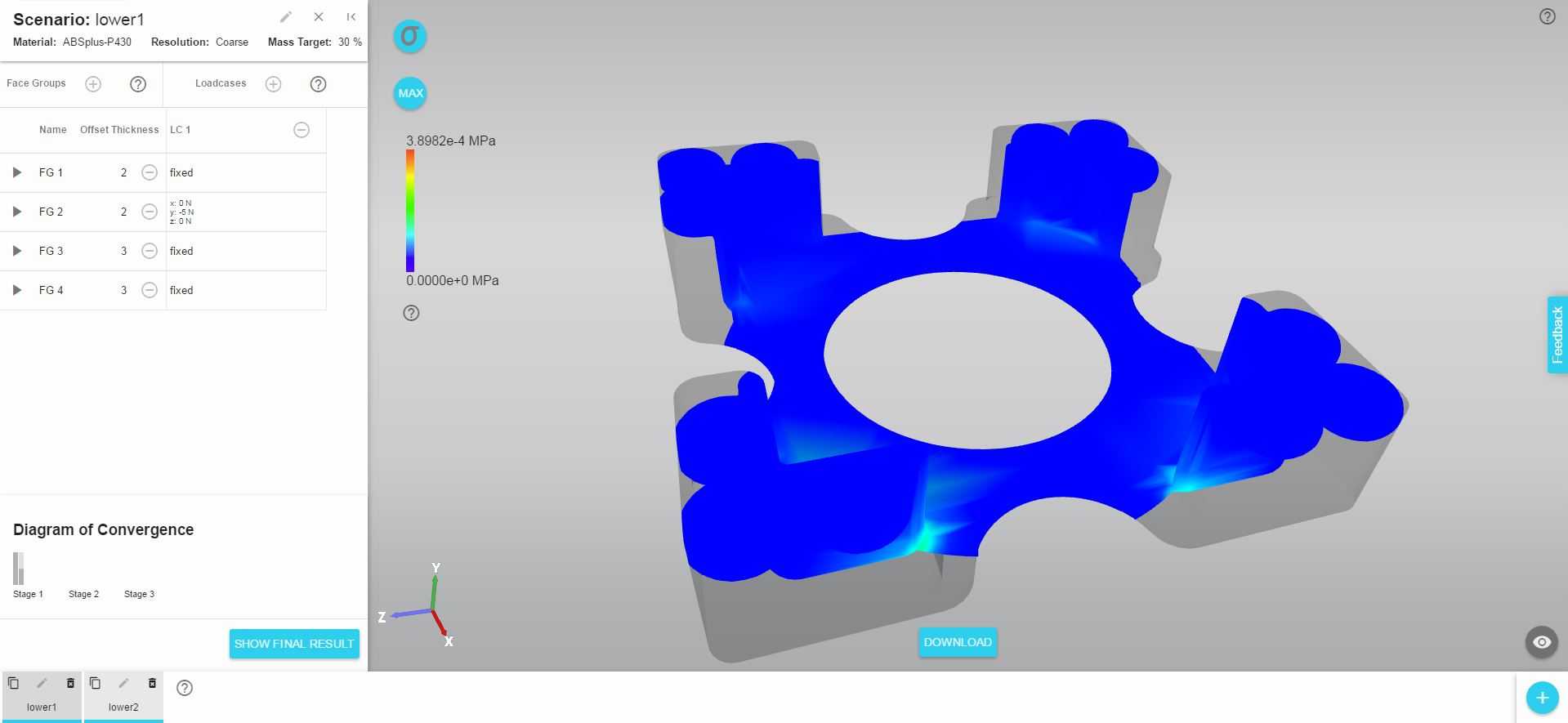

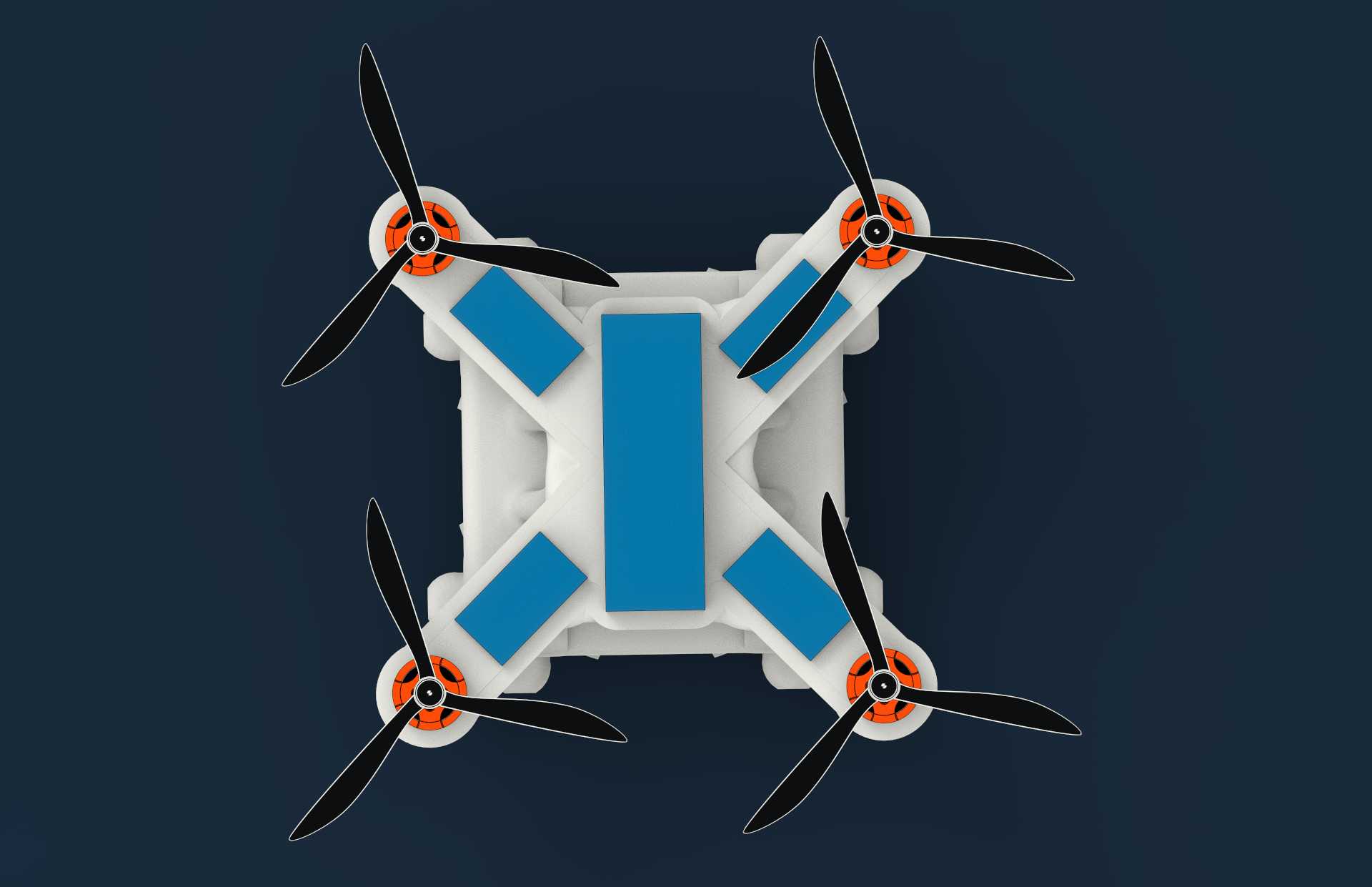

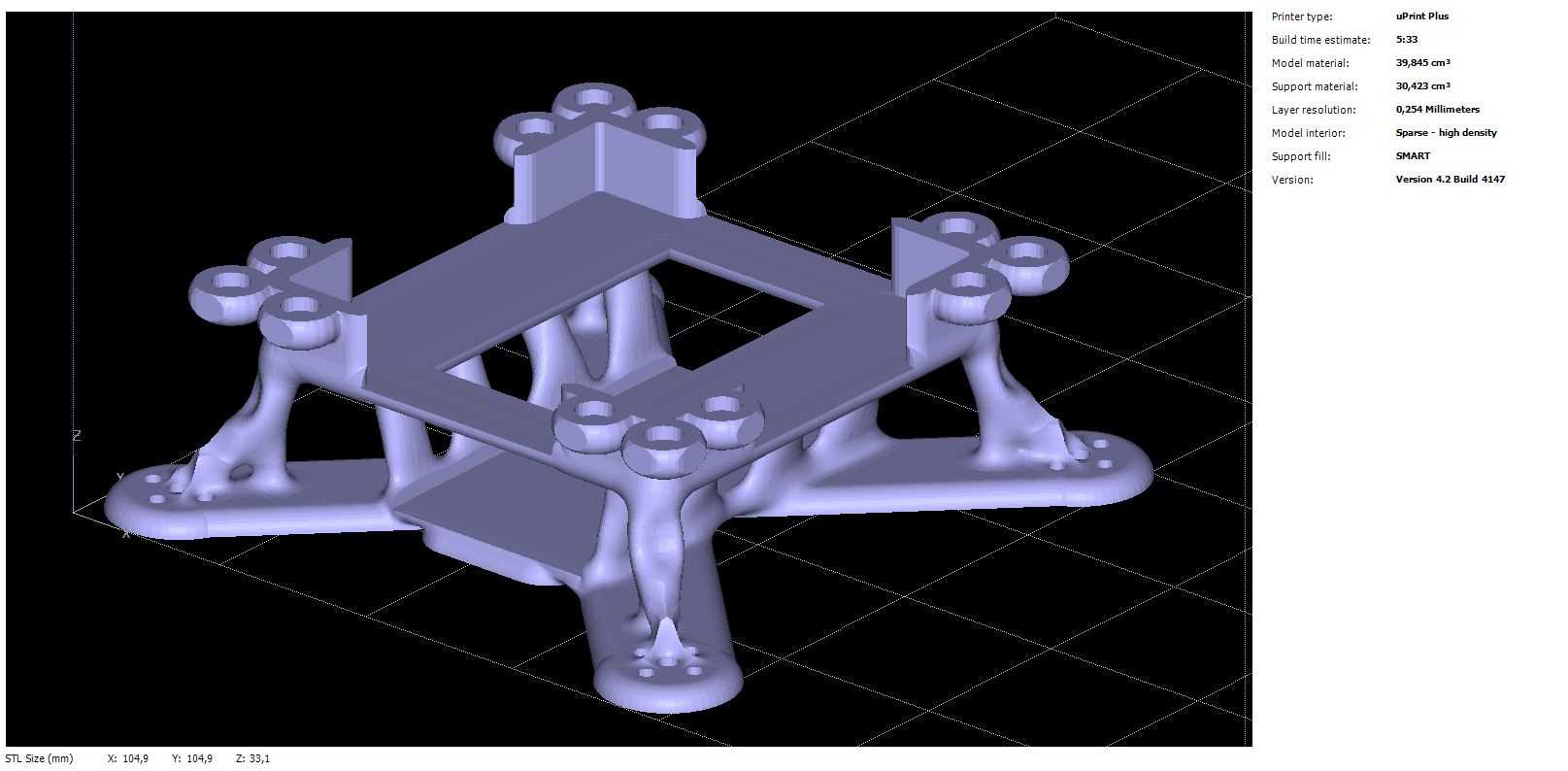

这款四旋翼结构的设计初衷，是面向小载荷短途航拍、室内环境巡检、轻量物资投送这类对自重敏感、起降空间受限的应用场景，整体采用上下分体的模块化架构，打破了传统一体机架维修性差、迭代改造成本高的痛点。从结构布局来看，上部为动力与航电集成舱，四个旋翼动力单元呈X型对称分布在机臂端部，机臂与上部舱体采用一体化生成的拓扑优化构型，在保证旋翼安装位同轴度、抗扭刚度的前提下，剔除了所有非承力区域的冗余材料，相比传统等截面注塑或碳管拼接机架，同等载荷工况下自重可降低四成以上，同时避免了拼接结构长期受振动产生的连接松动问题。下部为功能载荷舱，采用框格型镂空设计，既可以搭载定高模块、图像采集单元，也可根据任务需求更换为小型储物舱、环境监测传感器组，舱体侧壁预留的凸台结构为载荷安装提供了充足的固定点位，无需额外打孔破坏主体结构强度。上下两部分的对接采用12对沿对接面均匀分布的钕磁铁实现吸附固定，磁体嵌入安装槽后采用双组分环氧树脂灌封固化，既保证了日常飞行振动下的连接可靠性，也能在发生碰撞冲击时让上下舱体快速脱开，吸收冲击能量，避免动力单元、核心航电与载荷同时受损，大幅降低坠机后的维修成本。从安装边界来看，旋翼动力单元的安装位适配常见的22系列无刷电机，电机座的定位凸台可保证螺旋桨旋转平面与机架水平面的平行度误差控制在0.2mm以内，降低飞行过程中的姿态修正功耗；上部舱体预留的电池安装位可适配常规2S-3S锂聚合物电池，舱壁的镂空结构可为电池、电调提供充足的自然对流散热空间，避免长时间飞行出现动力过热降频。下部载荷舱的内部净空尺寸可容纳边长50mm以内的方形载荷模块，对接面的磁吸布局做了防呆设计，上下舱体仅能在唯一对位角度完成吸附，避免组装时出现线路接反、载荷偏移导致的整机重心偏离旋翼几何中心的问题。机臂的长度经过反复迭代，保证相邻螺旋桨的旋转平面无重叠，同时将整机轴距控制在合理范围，既满足狭小空间内的灵活转向需求，也不会因轴距过大导致抗风性能下降。机架主体的镂空构型并非单纯为了减重，所有镂空区域的边缘都做了圆弧过渡处理，避免飞行过程中应力集中导致的结构断裂，同时外露的镂空结构可让飞行时的气流快速穿过机架，降低风阻对飞行续航的负面影响。
