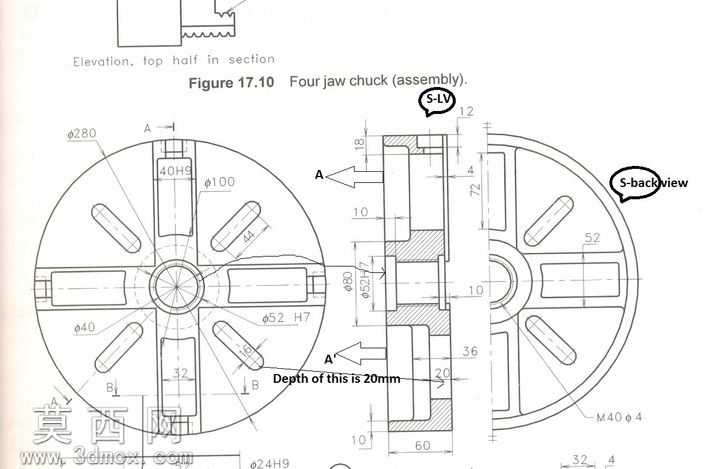

车床用四爪卡盘结构设计三维模型

本作品为车床配套四爪卡盘的完整三维结构设计，建模过程严格遵循机械加工装夹的实际功能需求，以工程化设计思路完成全参数化建模。建模阶段首先梳理四爪卡盘的核心传动逻辑：盘体作为核心承载基体，通过内置的平面螺纹结构与四个卡爪形成啮合传动，每个卡爪可独立沿盘体的径向导槽做进给运动，适配异形、非回转类工件的装夹找正需求，区别于三爪自定心卡盘的同步装夹特性，四爪结构可通过单爪调整实现偏心工件的精准装夹，大幅拓展车床的加工适配范围。模型构建过程中，对盘体的径向导槽做了精准的公差配合设计，导槽与卡爪的滑动面预留了合理的装配间隙，既保证卡爪滑动顺畅无卡滞，又避免间隙过大导致装夹刚性不足；盘体中心的主轴连接法兰严格遵循车床主轴的连接标准，定位止口、连接螺纹的尺寸完全匹配通用车床的安装接口，可直接适配常规卧式车床的主轴端装拆需求。细节结构上，卡爪的夹持面设计了可更换的软爪接口，可根据工件材质更换不同硬度的爪垫，避免装夹过程中夹伤工件表面；盘体上的减重孔在保证整体结构刚性的前提下，有效降低了卡盘整体自重，减少主轴高速旋转时的动平衡负载。建模完成后对装配体做了全局干涉检查，验证各卡爪在全行程移动过程中无结构干涉，平面螺纹与卡爪的啮合齿面接触面积符合传动受力要求，盘体的壁厚、加强筋布局经过受力校核，可承受大切削力下的装夹负载，不会出现盘体变形或卡爪滑脱的问题。整体设计兼顾了装夹精度、刚性与操作便利性，还原了高效车床用四爪卡盘的完整结构特性，可作为机床夹具设计、车床附件结构学习的参考模型，也可用于虚拟装配教学、机床加工仿真场景的配套模型使用。
