十一联排七段数码显示管三维设计作品

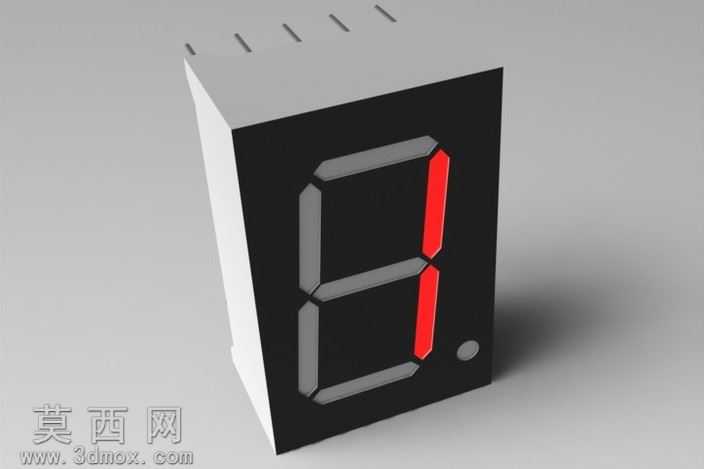

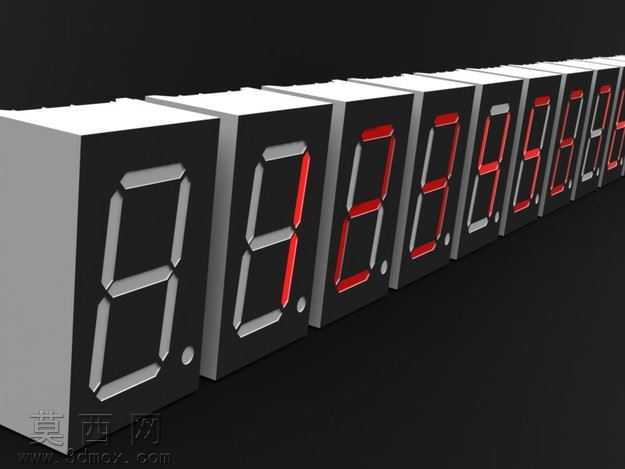

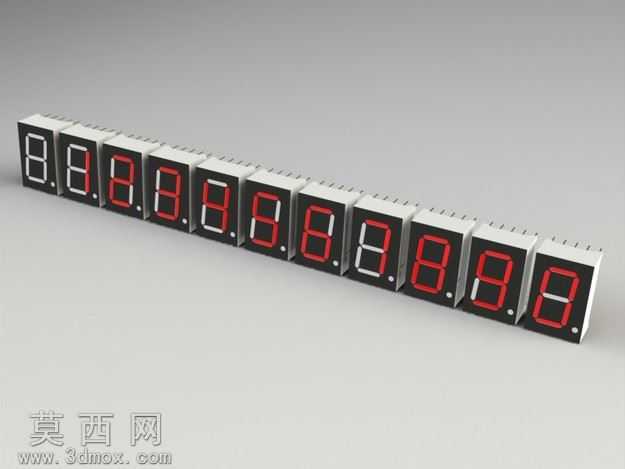

本作品为十一联排一体化七段数码显示管的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体采用1:1还原实物的等比例建模逻辑，精准复刻了直插式联排数码管的完整结构特征。建模阶段首先梳理单颗七段数码管的结构组成：包含黑色阻燃塑料外壳、内部“8”字形排布的七段发光段、右下角独立小数点发光区、底部双排直插金属引脚、外壳边缘的定位卡扣与拼接卡槽，先完成单管的全参数化建模，将外壳壁厚、发光段尺寸、引脚直径与间距、卡槽公差等参数设置为可调整变量，再通过线性阵列功能完成十一组单管的等距排布，同时对相邻管体的拼接卡槽做配合公差校验，确保阵列后整体结构的拼接严密度，还原实物联排无错位的结构特点。材质与渲染阶段针对不同部件做了精细化的材质参数调试：数码管外壳采用哑光黑色阻燃工程塑料材质，调整粗糙度参数至0.85、反射率0.1，还原塑料外壳磨砂不反光的真实质感；发光段区域采用半透明红色环氧树脂材质，添加轻微自发光参数，模拟数码管通电点亮时的通透发光效果，同时在发光段边缘做0.1mm的细微倒角处理，避免渲染时出现生硬的棱角反光；底部金属引脚采用镀锡金属材质，调整金属度至0.9、粗糙度0.3，还原直插引脚略带哑光的金属质感；小数点区域与主发光段采用同材质参数，保持视觉统一性。渲染阶段采用45度俯视角的柔和影棚布光，主光源从左上方45度入射，搭配右下方的补光消除结构暗部死黑，添加微弱的环境光遮蔽效果，凸显联排数码管的排列层次感与外壳的细微磨砂纹理，最终渲染图清晰呈现出十一联排数码管整齐排列的视觉效果，每颗数码管的段码轮廓清晰、引脚排布规整，拼接处无明显缝隙，完全还原工业级联排七段数码管的真实外观与结构特征。设计过程中重点考量了联排结构的尺寸精度，对相邻数码管的中心间距、引脚的行列间距都做了符合电子行业通用规范的参数设置，确保模型可用于电子装置的结构装配验证、数码显示类产品的外观方案展示等场景，模型结构无破面、无冗余面，所有特征参数可编辑调整，可根据实际需求修改联排数量、单管尺寸、发光颜色等参数，适配不同的使用场景。
