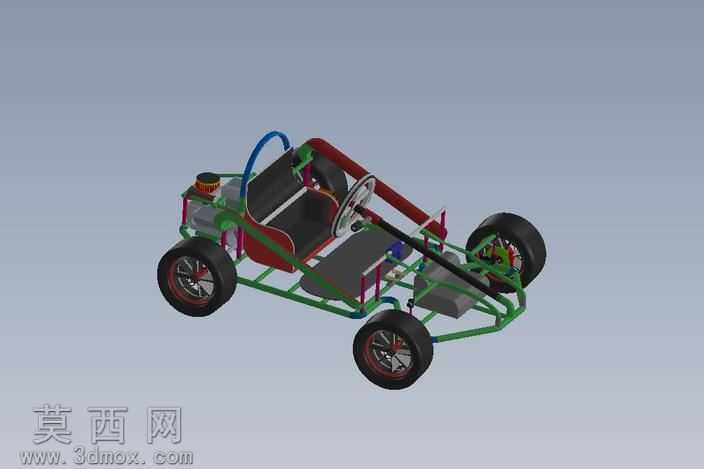

小型越野卡丁车车架结构三维设计

本作品为小型越野卡丁车的车架三维设计模型，建模过程中以驾驶空间合理性与空气动力学适配性为核心设计出发点，依托三维建模软件完成全结构参数化搭建。建模阶段首先完成钢管主框架的路径绘制，采用圆管特征生成承载主体结构，对车架前部、中部、后部的受力区域做了管径差异化处理，前部防撞区域采用加厚壁管提升抗冲击性能，中部驾驶舱区域预留充足的乘坐与操作空间，后部动力安装区域做了安装位的精准定位，匹配动力总成、传动组件的安装孔位与固定结构。材质分配阶段，车架主体钢管赋予金属磨砂材质，还原高强度钢管的哑光金属质感，座椅部分采用仿皮革纹理搭配黑色哑光材质，轮胎部分赋予橡胶材质并添加胎面纹理细节，转向机构、防滚架等部件分别对应金属、工程塑料等不同材质属性，渲染阶段采用柔和的环境光搭配定向补光，清晰呈现车架各部分的结构连接关系与空间布局。结构设计上，采用开放式钢管桁架结构，在保证整体结构强度的前提下尽可能降低车架自重，防滚架沿驾驶舱轮廓做弧形延伸，在碰撞、侧翻场景下可为驾乘人员提供充足的生存空间；轮胎安装位预留了足够的跳动行程，适配非铺装路面的行驶需求，转向系统的连接点位做了运动干涉校验，保证转向全行程内无结构卡滞；油门、制动踏板的安装位置结合人机工程学做了位置优化，方向盘安装角度适配常规驾驶姿态，降低长时间驾驶的疲劳感。设计过程中反复校核驾驶舱的横向、纵向空间，保证不同体型的驾乘人员都能获得舒适的操作姿态，同时对车架前部的迎风结构做了流线型优化，降低行驶过程中的空气阻力，轮胎周边的导流结构也做了对应调整，减少行驶过程中轮胎带起的气流对车身稳定性的影响，各部件的连接节点都做了加强筋与焊接位的细节建模，完整还原实际生产中的工艺结构，为后续的实物制作、结构仿真提供精准的三维模型依据。
