15cm翼展微型管道巡检飞行器结构

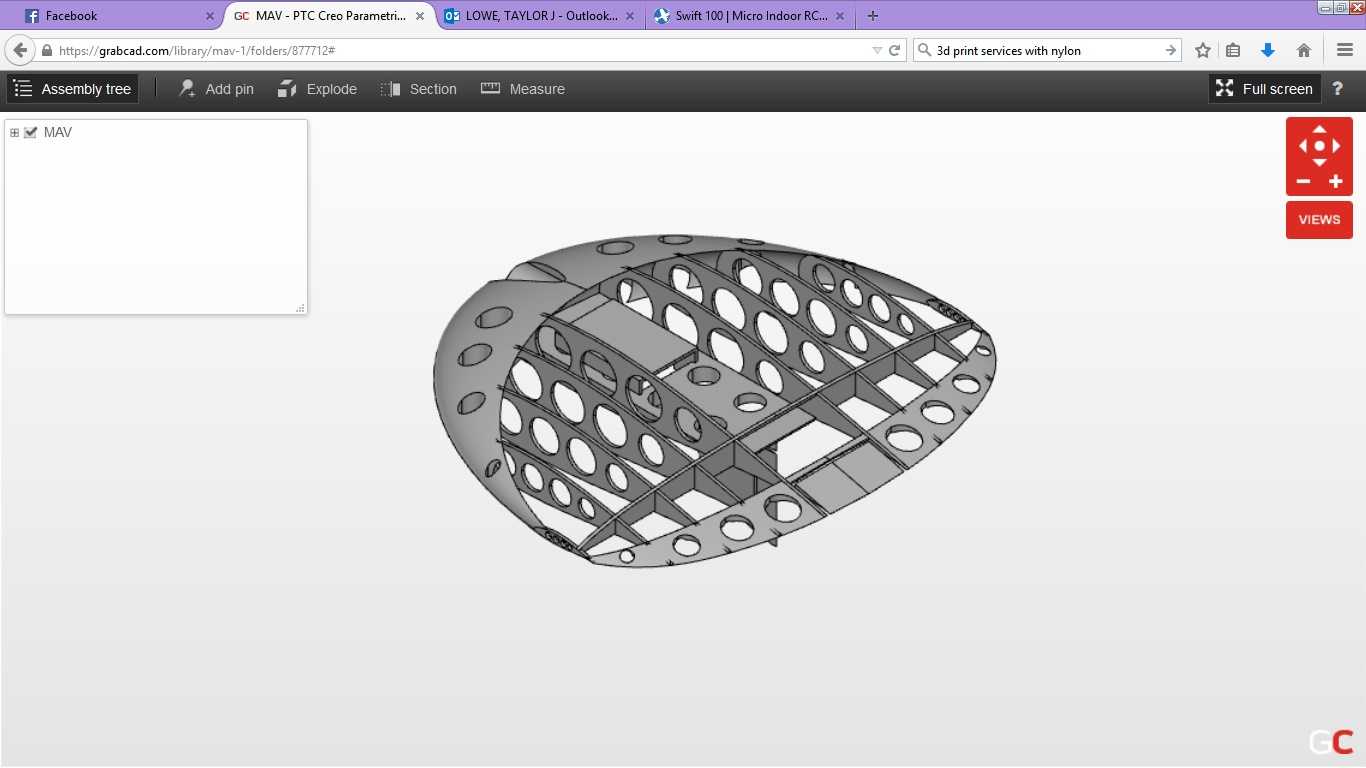

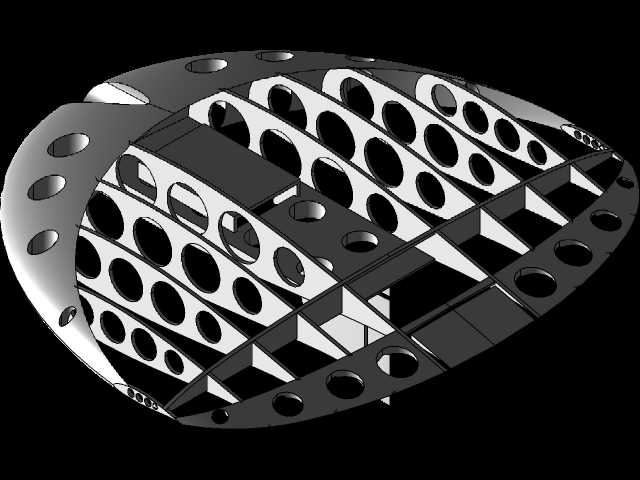

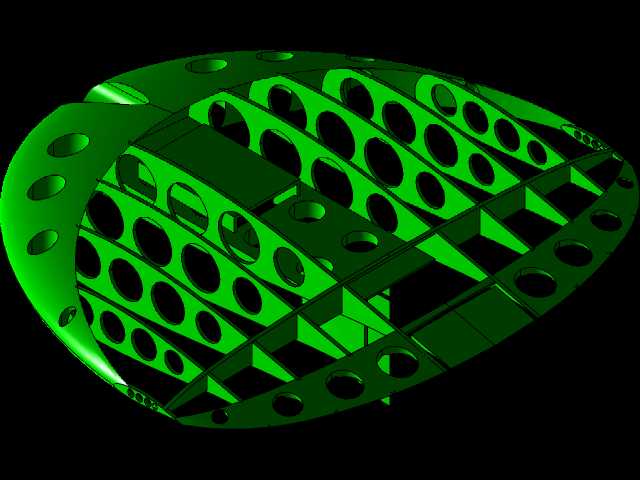

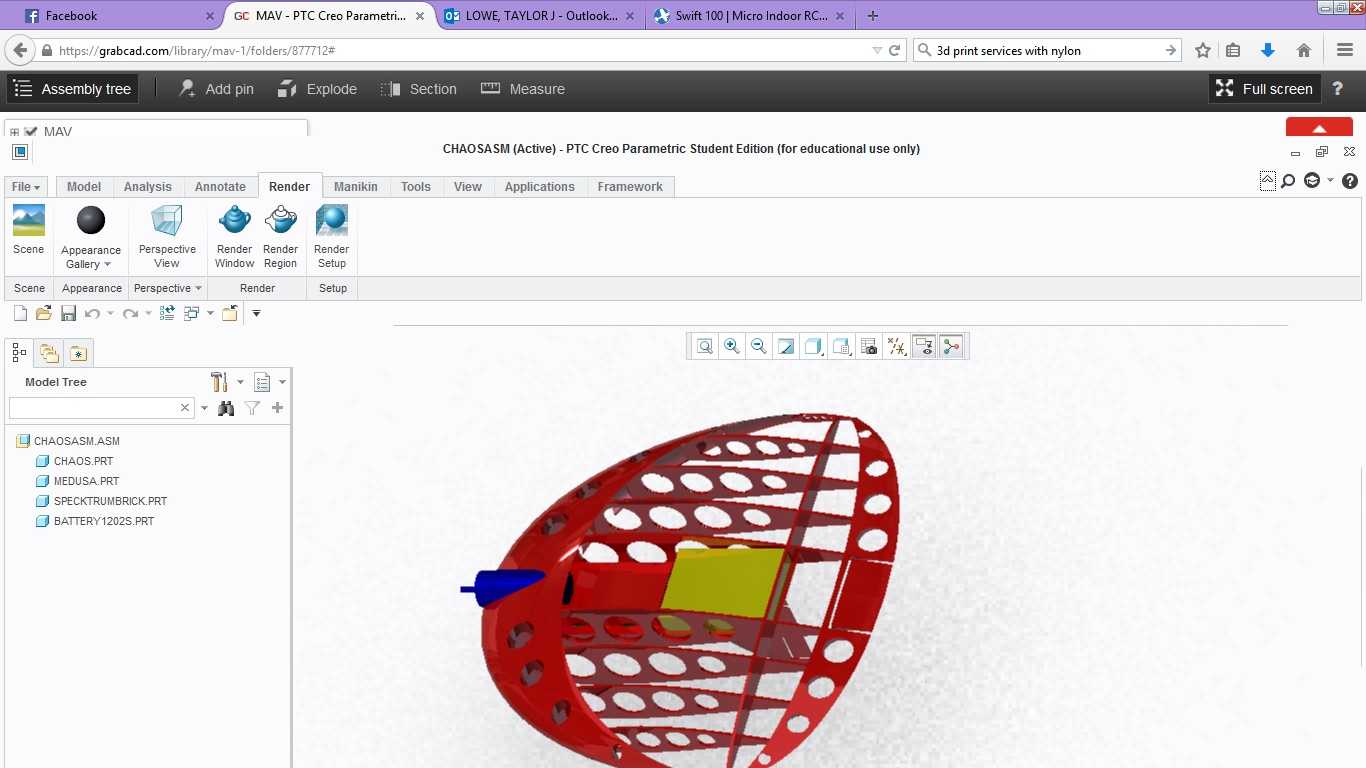

这款微型飞行器的核心设计定位，是适配狭小受限空间内的巡检作业需求，尤其针对内径有限的狭长管道场景，整体采用15cm翼展的翼身融合布局，能够顺畅进入12*30mm规格的长管道内部完成探测任务，整体起飞重量控制在66克级别，属于典型的微小型空中作业载体。从结构设计逻辑来看，机架整体采用一体化镂空框架构型，所有非承力区域都做了椭圆形减重孔处理，在保证结构刚度满足飞行载荷要求的前提下，最大限度削减了结构自重，同时镂空结构也能降低飞行过程中的风阻影响，减少管道内部紊流对飞行姿态的干扰。框架内部预留了标准化的设备安装位，能够适配飞控模块、动力单元、微型摄像模组以及信号传输组件的安装需求，安装边界严格匹配内部腔体尺寸，所有安装点位都做了局部加厚处理，避免飞行振动导致的结构疲劳损坏。在实际应用场景中，这类微型飞行器可以替代人工进入人员无法抵达的狭长管道、狭窄建筑腔体内部，完成管壁缺陷排查、内部障碍物探测、管线排布核验等作业任务，相比传统的管道内窥设备，它具备更强的空间移动灵活性，不受管道弯折、长度超限的限制，能够覆盖传统检测设备无法抵达的作业区域。设计过程中充分考虑了狭小空间内的碰撞防护需求，整体外轮廓采用顺滑的弧面过渡，没有突出的尖锐结构，即使在管道内部发生剐蹭碰撞，也不会出现结构卡滞或者部件损坏的问题，框架的筋条布局经过受力优化，纵向与横向筋条交错分布，能够承受日常作业中的轻微冲击载荷，同时兼顾了加工便利性，无论是采用3D打印快速成型还是轻质复合材料加工，都能直接基于该结构完成生产制造，不需要额外做结构工艺调整。翼型部分的曲面曲率经过反复调校，在微低速飞行状态下能够提供足够的升力，匹配小功率动力单元就能实现稳定的悬停与慢速前进，适配管道内部低速巡检的作业要求，不会因为飞行速度过快导致碰撞管壁的风险。
