200mm翼展微型遥控飞行器机架结构

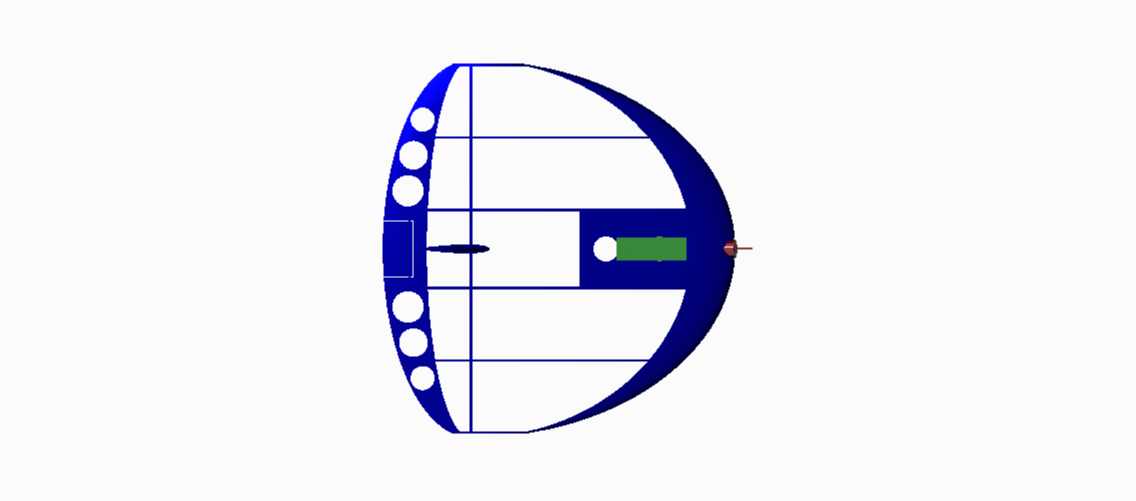

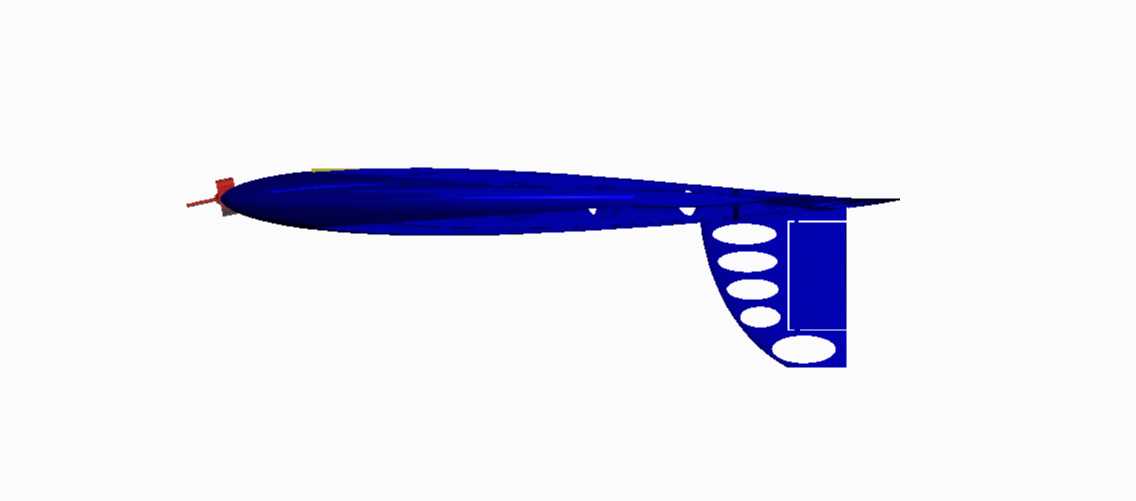

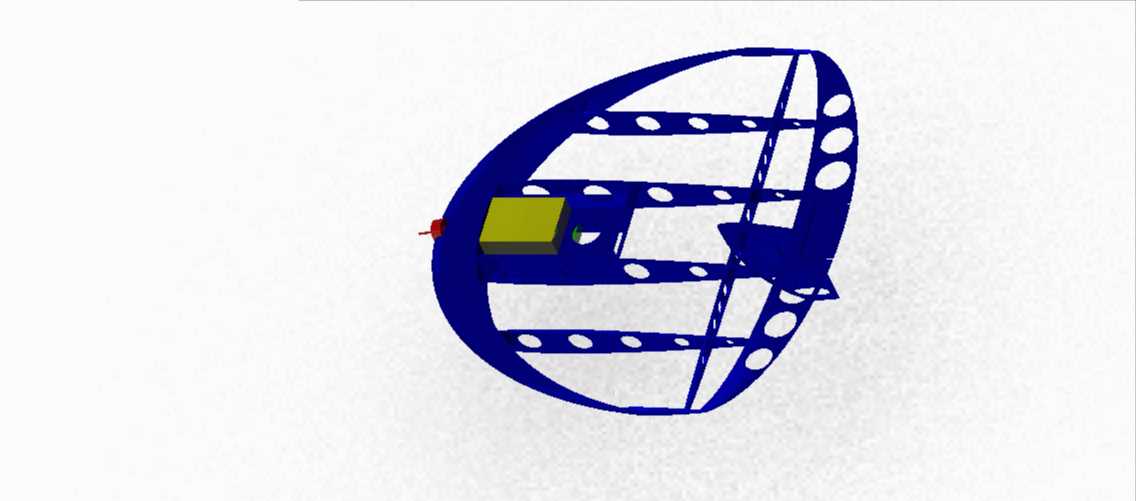

这款微型飞行器机架采用椭圆镂空式一体化结构设计，核心面向室内近距飞行、狭小空间侦察类场景应用，整体翼展控制在200mm级别，适配超轻量动力与供电组件的安装需求。从结构设计逻辑来看，机架主体采用镂空筋条布局，沿椭圆翼面轮廓布置环形主承力筋，同时沿弦向、展向交叉设置多道支撑筋，筋条上预留的圆形减重孔在保证结构刚度的前提下，最大限度压缩了机架自身重量，最终覆盖薄膜后的整机起飞重量可控制在70g区间，完全适配微型动力系统的推力输出范围。机架中部预留的方形安装位，可直接适配2g规格外转无刷电机、150mah容量1S锂聚合物电池的安装边界，安装位周边设置的定位凸台可直接卡接飞控板与微型接收机，无需额外设计转接固定件，减少装配环节的额外重量增量。尾部预留的舵面安装槽可直接搭配6410LBL规格微型舵机，舵机摇臂的运动行程与舵面偏转角度做了匹配设计，避免飞行过程中出现舵面卡滞、行程不足的问题。机架前缘做了圆弧过渡处理，可降低薄膜蒙皮覆盖后的飞行阻力，筋条表面的平整面设计可直接通过粘接方式固定热缩薄膜蒙皮，无需额外压条结构，装配时只需沿筋条轮廓张紧薄膜加热固定即可，蒙皮与筋条的粘接面宽度经过匹配，可保证飞行过程中蒙皮不会出现脱层、鼓包问题。从实际使用场景出发，这类微型飞行器对重量敏感度极高，设计阶段每一处筋条的厚度、开孔尺寸都经过反复校核，既不能因过度减重导致起降、轻微碰撞时出现结构断裂，也不能因结构冗余导致整机重量超出动力系统的负载上限。机架的重心位置经过预设，电池、电机、飞控的安装位围绕整机气动焦点布置，装配完成后仅需微调电池位置即可完成重心配平，无需额外增加配重块，进一步压缩无效重量。机架尾部的动力安装位做了偏心微调设计，可抵消螺旋桨旋转产生的反扭力矩，降低飞行过程中飞控的修正压力，提升室内低速飞行时的姿态稳定性。这类微型机架的结构设计完全围绕轻量、易装配、抗轻微碰撞的核心需求展开，镂空结构在坠落时可通过筋条的微小形变吸收冲击能量，避免核心电子元件受冲击损坏，日常教学演示、室内休闲飞行场景下，这类结构的耐用性远高于实心板式机架。
