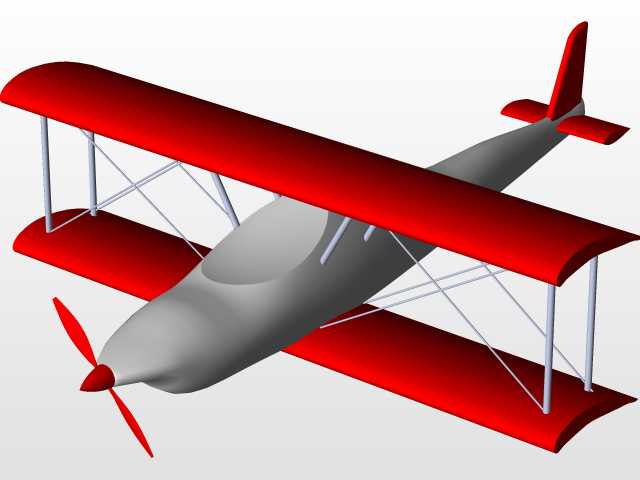

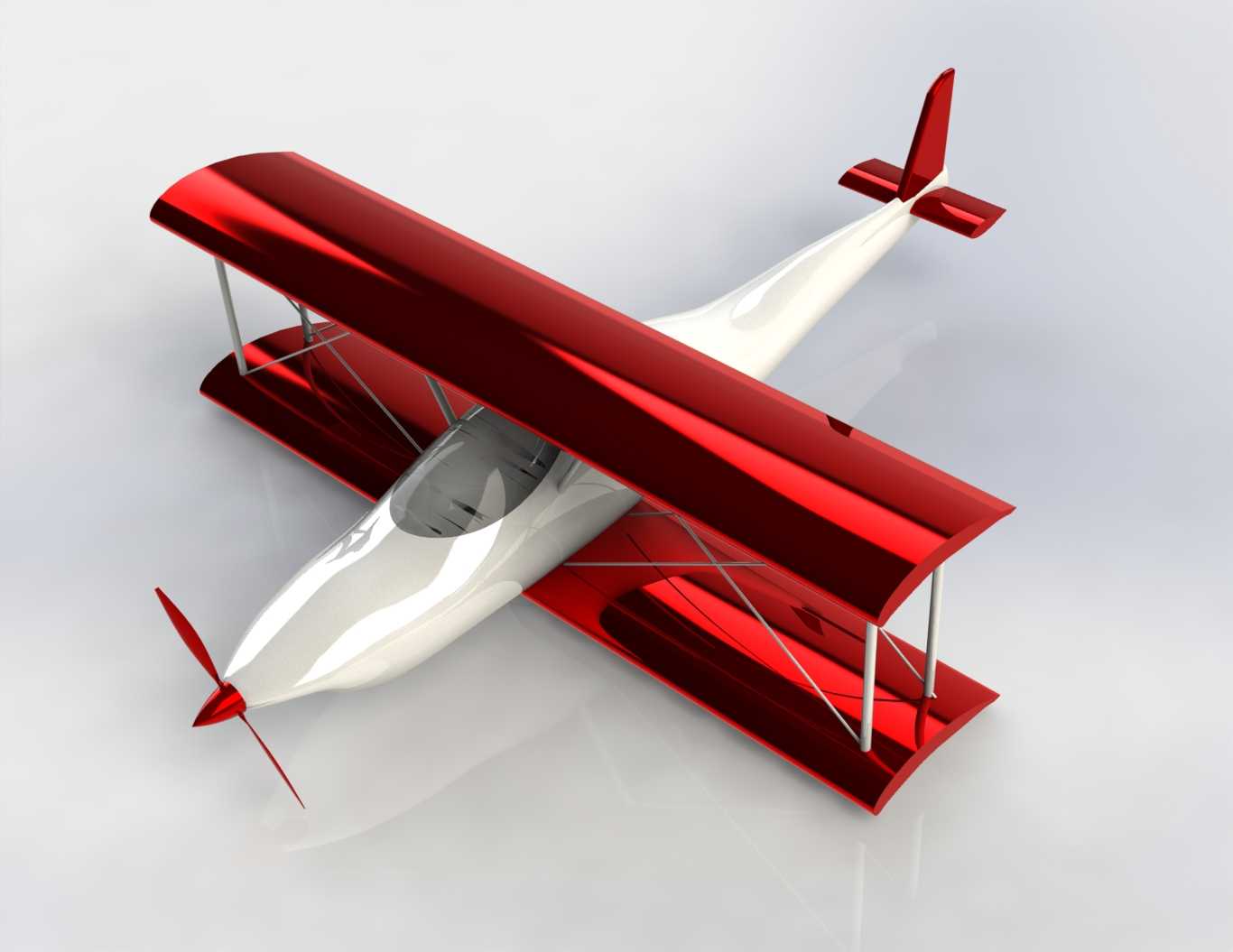

红白涂装固定翼双翼飞行器结构设计

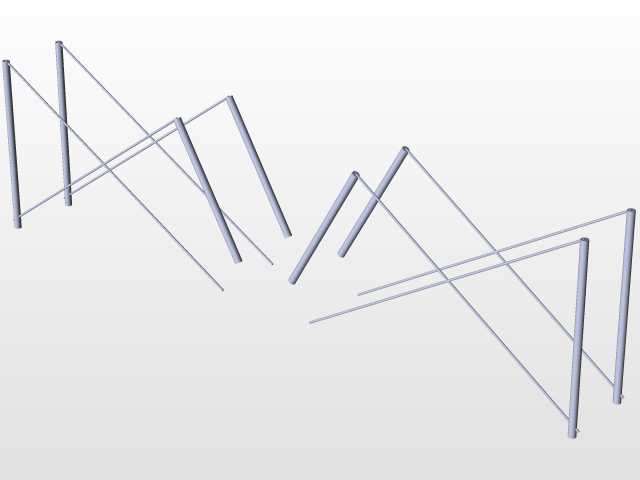

该双翼飞行器的结构设计围绕低速飞行场景的气动需求展开，上下两层机翼通过金属撑杆与张线结构完成刚性连接，相比单翼布局能够在更低的飞行速度下获得足够升力，适配航空科普教学、航模赛事验证、小型低空低速观测载体等应用场景。机身主体采用流线型纺锤体构型，从机头螺旋桨安装位到机尾垂尾、平尾的过渡段全程做曲面顺滑处理，尽可能降低飞行过程中的压差阻力，机身内部预留的腔体空间可根据实际使用需求搭载动力模块、控制组件或小型任务载荷，安装边界充分考虑了常规航模动力系统的尺寸适配性，无需对机身结构做大幅修改即可完成不同规格动力单元的装配。机翼部分采用等弦长矩形翼基础构型，翼尖位置做小幅上反角设计，能够提升飞行过程中的横向稳定性，上下机翼的垂直间距经过反复气动校核，既避免两层机翼之间的气流干扰造成升力损失，又能通过双翼布局缩短机翼整体展长，降低飞行器对起降场地的空间要求。机头位置搭配双叶定距螺旋桨，与机身中轴线完全同轴，螺旋桨后方的整流罩与机身曲面顺滑衔接，减少动力输出段的气流紊流。起落架采用前置后三点式布局，主起落架安装于下机翼下方的承力位置，尾轮设置于机尾腹部，能够在简易铺装跑道甚至平整草地完成起降作业，起落架的结构强度预留了足够的冗余量，可承受常规降落过程中的冲击载荷。尾翼部分由垂直安定面、方向舵与水平安定面、升降舵组成，操纵舵面的偏转角度范围经过匹配设计，能够满足低速飞行状态下的姿态调整需求，不会出现舵效不足或操纵过度灵敏的问题。整体结构的受力路径清晰，机翼升力通过撑杆传递至机身主承力框，机身纵向载荷沿中轴线分布至各个隔框，尾翼的气动载荷直接传递至机尾承力结构，各个部件的连接位置均做了应力分散设计，避免飞行过程中出现应力集中导致的结构损坏。外形尺寸方面，整机展长与机身长度的比例控制在1.2:1左右，既保证了机翼的升力面积，又不会让整机尺寸过于庞大，便于日常运输与存放，各个可拆卸部件的安装接口均做了定位设计，重复拆装后不会出现装配偏差，能够保证每次装配后的气动一致性。
