小型四旋翼航拍作业飞行器结构设计

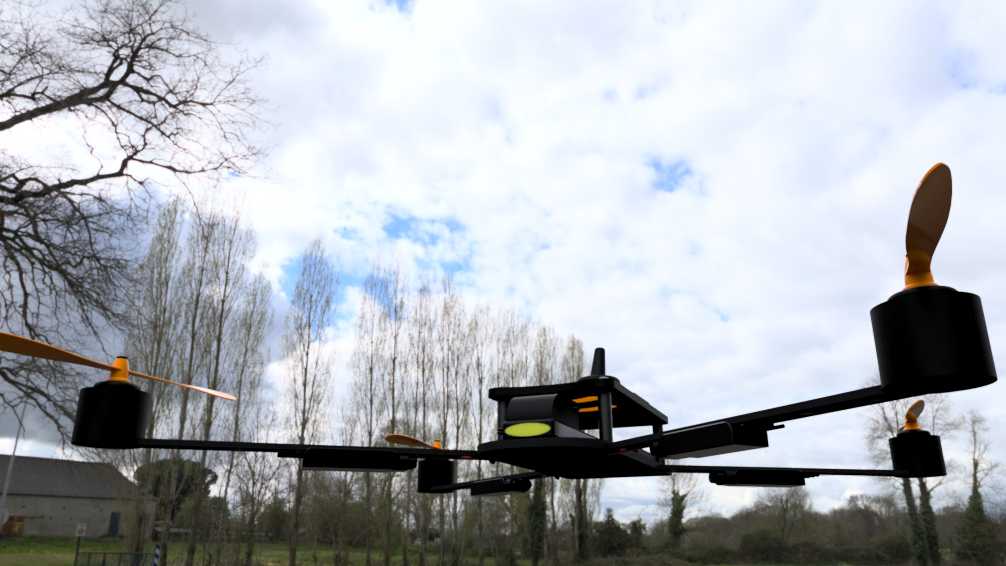

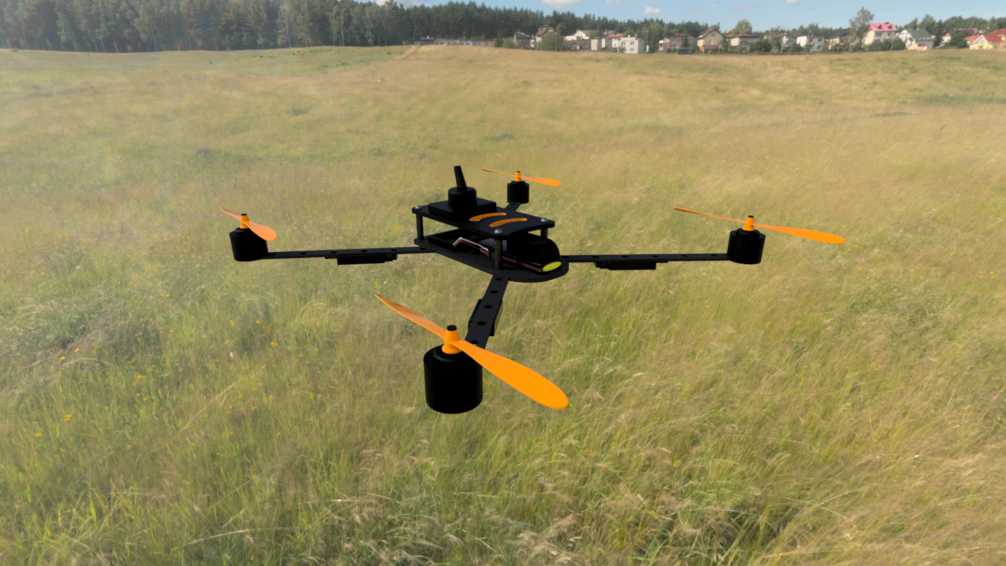

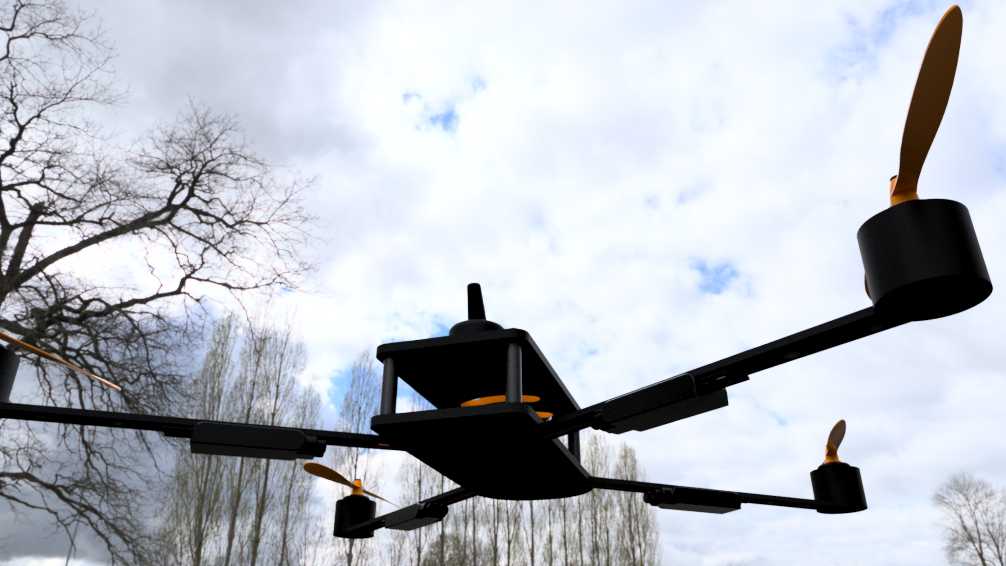

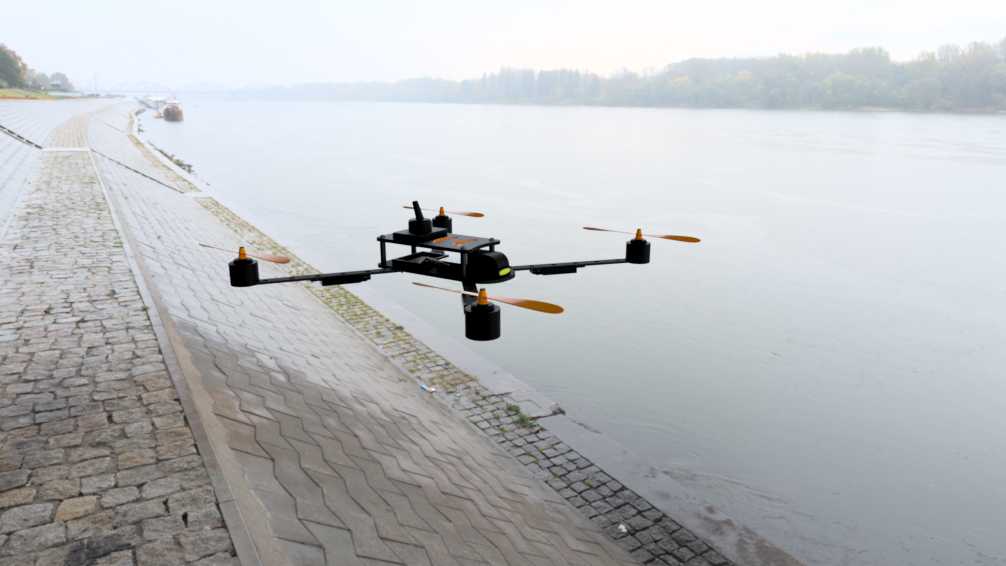

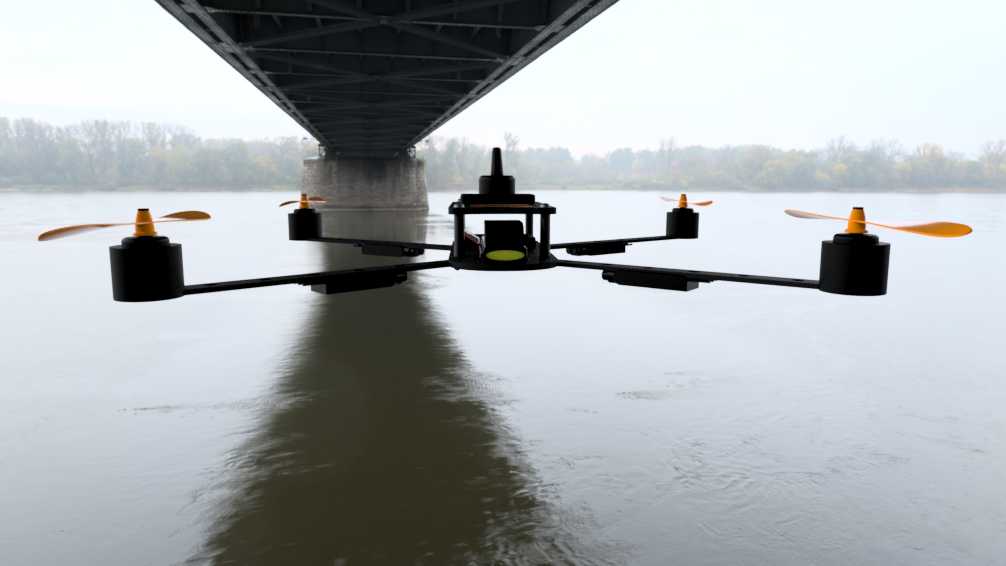

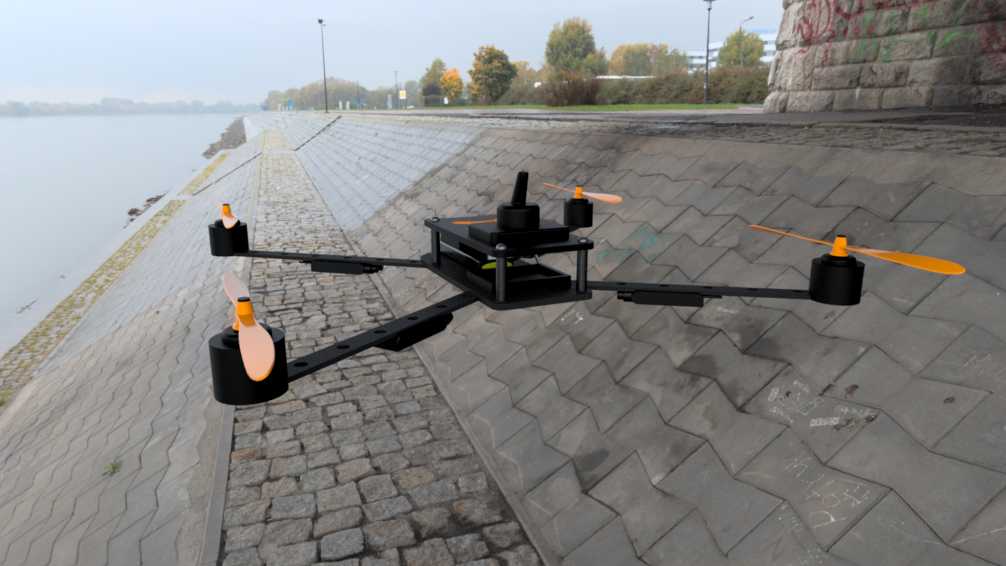

这款四旋翼飞行器的结构设计，首先围绕低空近景作业的实际需求展开，日常可覆盖农林植保小样区喷施、户外地形小范围测绘、活动场景低空航拍、电力线路近距巡检等多类场景，机身采用X型机架布局，四个机臂从中心主机舱向外等角度延伸，相邻机臂夹角保持90度，能让四个旋翼的拉力均匀分布在机身四周，飞行过程中姿态调整的响应速度更快，悬停状态下的稳定性也更有保障。机臂末端的电机安装座做了下沉式设计，让旋翼旋转平面与主机舱底板保持足够安全距离，避免高速转动的桨叶剐蹭舱体搭载的设备，同时每个电机座预留了标准安装孔位，适配常规规格的无刷电机，安装时不需要额外做打孔调整，降低装配的复杂度。中心主机舱采用分层式结构，上层预留飞控模块、GPS模块的安装位，下层可根据作业需求搭载航拍相机、小型喷施模块或者测绘传感器，舱体内部做了走线槽设计，所有电调、供电线路都可以沿槽位排布，避免飞行过程中线路晃动干扰飞控信号，也能减少线路外露带来的风阻影响。机臂与中心舱的连接位置做了加强筋结构，在保证整体机架轻量化的前提下，提升机臂的抗扭强度，应对飞行过程中遇到的突发气流冲击，避免机臂出现形变影响飞行姿态。旋翼采用两叶快拆式设计，桨夹位置做了定位卡槽，更换桨叶时不需要反复校准角度，日常外场作业时维护效率更高。整机的重心严格控制在中心舱的几何中心位置，电池安装位设计在舱体底部中心区域，安装电池后可通过微调电池位置校准整机重心，避免飞行过程中出现单侧拉力损耗过大的问题。机架整体的安装边界充分考虑便携性需求，机臂可采用快拆式连接结构，拆卸后整机可收纳进常规尺寸的设备箱，方便外场作业转场携带。起落架采用轻量化支脚结构，安装在中心舱底部两侧，高度预留足够的设备搭载空间，降落时可缓冲地面冲击，同时不会遮挡下方搭载的航拍或者测绘设备的作业视野。设计过程中对每个连接点位的受力都做了校核，机臂的长度经过反复测算，既保证旋翼之间不会产生气流干扰，又尽可能缩小整机的整体尺寸，适配小范围作业场景下的灵活飞行需求，在狭窄区域作业时也能灵活穿行，不会因为机架尺寸过大出现碰撞障碍的问题。
