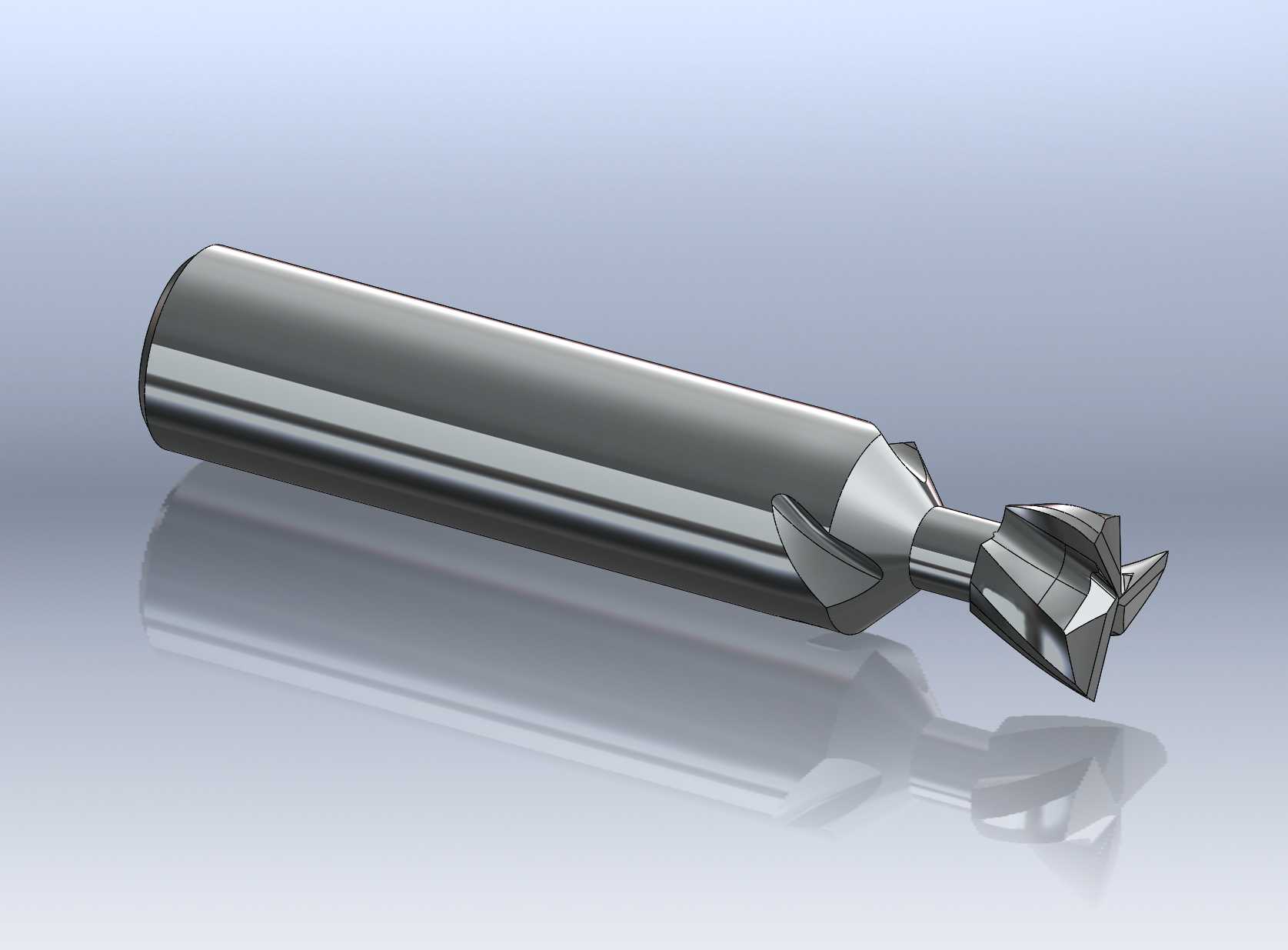

螺旋槽整体硬质合金燕尾铣刀结构设计

这款螺旋槽结构的燕尾铣刀，主要面向金属切削加工场景中燕尾型槽的成型加工需求，在机床导轨镶条槽、模具滑块配合槽、液压元件密封槽等需要高精度燕尾配合结构的加工工序中应用广泛。区别于直齿燕尾铣刀，螺旋槽的排屑走向更贴合切削过程中切屑的流出轨迹，加工时不会出现切屑堵塞在切削刃与槽壁之间的问题，能有效降低已加工表面的挤刮划伤概率，提升槽面的加工光洁度。从结构设计来看，刀体采用整体硬质合金材质，刚性远优于焊接式刀具，适合高速切削工况下的长时间连续加工，避免了焊接部位应力集中导致的崩刃风险。刀柄部分采用标准直柄结构，适配普通铣床、加工中心的弹簧夹头刀柄安装，安装时需保证刀柄夹持长度不小于刀柄直径的1.5倍，避免高速旋转时出现刀具振摆，影响槽型的角度精度。切削端的燕尾角度按照通用机械配合的常用角度设计，切削刃的后角经过合理优化，既保证刃口强度，又减少后刀面与工件已加工面的摩擦，降低切削过程中的切削热累积。螺旋槽的导程设计经过匹配计算，在加工不同硬度的钢材、铜合金、铝合金材料时，都能保证切屑顺利沿螺旋槽排出，不会出现切屑缠绕刀体的情况。刀具的工作部分长度预留了足够的安全距离，加工深度范围内不会出现刀柄与工件表面干涉的问题，刃口端的端齿设计可以同时完成槽底平面的铣削，无需换刀即可一次成型燕尾槽的全部型面，减少工序换刀的辅助时间。在实际选型使用时，需要根据待加工燕尾槽的槽口宽度、槽深以及角度公差匹配对应规格的刀具，加工前需确认刀具的径向跳动值控制在0.01mm以内，才能保证燕尾槽两侧面的对称度符合装配要求。这类刀具在模具制造、通用机床装配、液压阀块加工等领域的批量零件加工中，能稳定保证燕尾配合面的接触精度，减少后续钳工修配的工作量，提升装配环节的效率。
