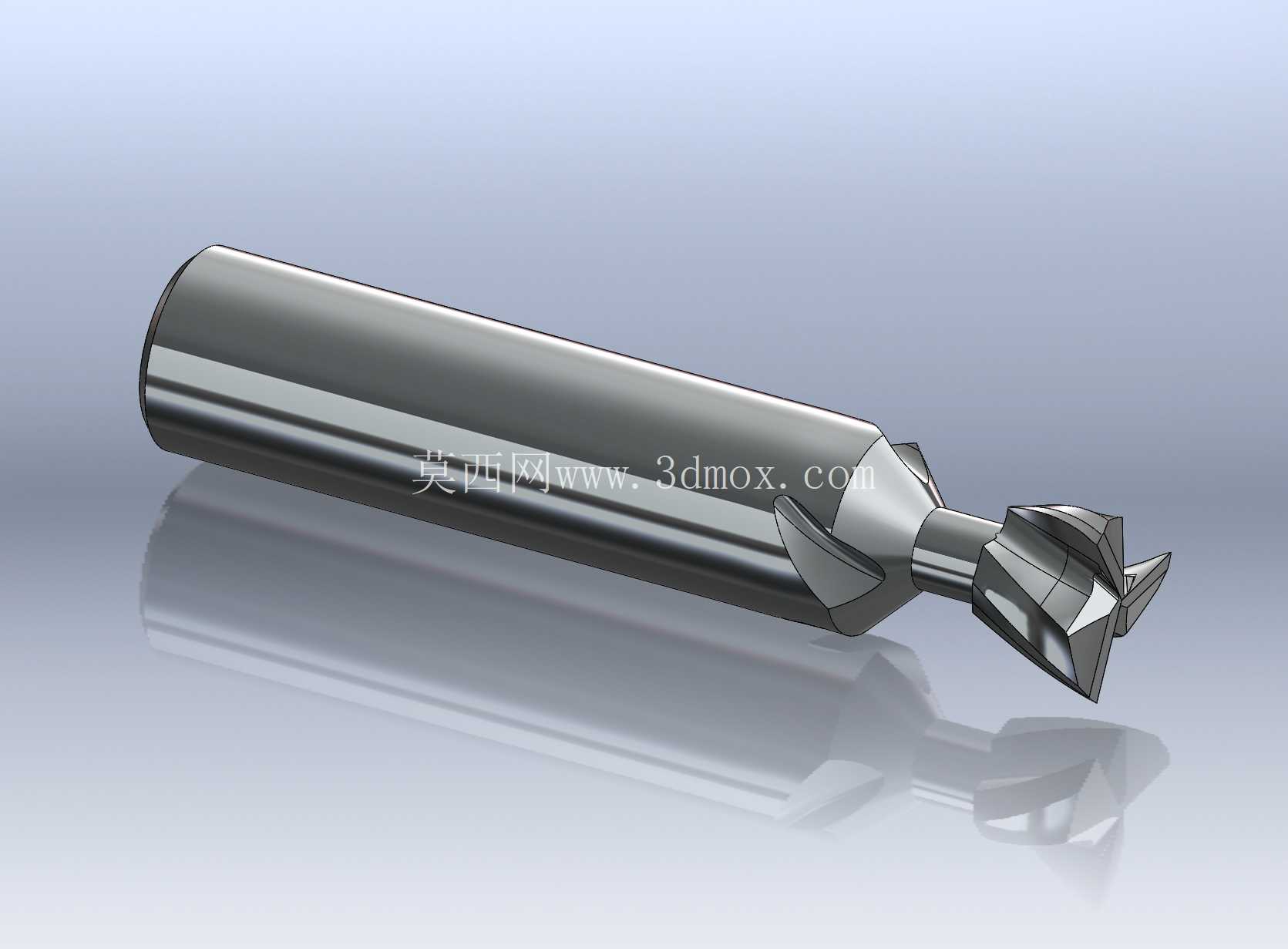

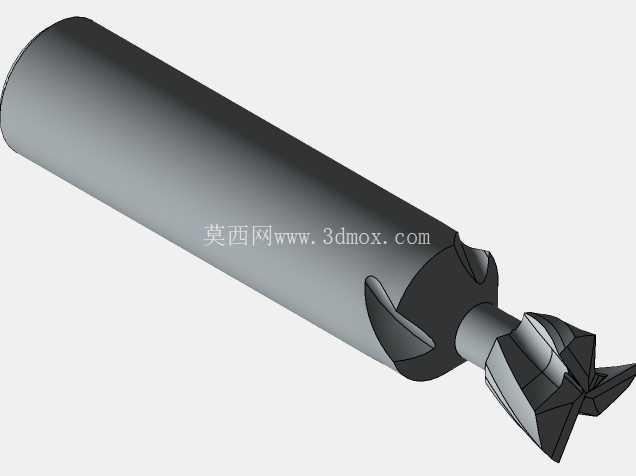

螺旋槽整体硬质合金燕尾铣刀结构设计

　　在金属切削加工领域，燕尾槽结构的加工一直是型面加工中的常见难点，这类结构常见于机床导轨配合面、模具滑块锁紧结构、工装夹具定位槽等需要高精度梯形配合的场景，常规直槽铣刀在加工这类带倾角的型面时，容易出现排屑不畅、切削刃负载不均、加工面粗糙度不达标的问题，而这款螺旋槽结构的燕尾铣刀，正是针对这类加工痛点做的结构优化。从实际加工场景来看，燕尾槽的加工通常需要一次成型保证斜面角度精度，避免二次接刀带来的接刀痕与角度偏差，这就要求刀具的切削刃角度与设计燕尾角完全匹配，同时切削过程中排屑顺畅，不会因为切屑堆积在型槽内刮伤已加工表面。

　　这款铣刀采用整体硬质合金材质，相比焊接式硬质合金铣刀，整体结构的刚性更好，在高速切削工况下不会出现刀头脱落、焊接处应力断裂的问题，适合加工碳钢、合金钢、模具钢等常见金属材料，也可适配部分铜铝等有色金属的精加工工序。从结构设计思路来看，刀具的柄部采用标准直柄结构，适配常规的弹簧夹头刀柄、液压刀柄等主流机床装夹结构，装夹时的夹持长度可根据加工深度灵活调整，柄部的圆柱度公差控制在h6级别，保证装夹后的径向跳动量控制在合理范围内，减少切削过程中的振动，提升加工面的质量。

　　刀头部分的螺旋槽设计是这款刀具的核心特点，相比直槽燕尾铣刀，螺旋槽的切削刃是逐步切入工件的，切削过程中的冲击更小，切削力更平稳，同时螺旋形的排屑槽可以在刀具旋转过程中引导切屑顺着槽型向外排出，避免切屑卡在狭窄的燕尾型槽内，尤其是在加工深度较大的燕尾槽时，排屑优势更为明显，能有效减少积屑瘤的产生，延长刀具的连续加工时长。切削刃部分采用多刃设计，端刃与侧刃平滑过渡，端刃负责轴向进给时的钻铣切削，侧刃负责燕尾斜面的成型加工，刃口做了微小的倒棱处理，在保证刃口锋利度的同时提升刃口强度，避免断续切削时出现崩刃问题。

　　刀具的安装边界需要结合加工场景确认，装夹时需要保证刀具伸出长度满足加工槽深的要求，同时要避让工件周边的夹具结构，避免刀柄与工件或夹具发生碰撞，加工前需要核对刀具的燕尾角度与图纸要求的槽型角度一致，刀具的最大切削直径要匹配燕尾槽的最大开口尺寸，避免过切。在实际切削参数选择上，加工普通碳钢时可采用中等切削速度配合合适的进给量，搭配乳化液或者油气润滑方式，降低切削区域的温度，减少刀具磨损；加工硬质合金刀具适配的高硬度模具钢时，需要适当降低切削速度与进给量，避免切削负载过大导致刃口破损。这类螺旋槽燕尾铣刀相比传统的单角度倒角刀或者直槽燕尾铣刀，加工效率能提升三成以上，加工后的斜面粗糙度能稳定达到Ra1.6以下，不需要后续的手工研磨工序，能有效缩短零件的加工周期，尤其适合批量零件的燕尾槽加工工序，在模具制造、机床配件生产、工装夹具加工等场景都有广泛的适用性。建模过程中需要重点保证螺旋槽的导程与切削刃的角度一致性，刃口的前后角参数要匹配加工材料的特性，柄部与刀头的同轴度公差需要严格控制，避免加工时出现让刀现象，导致燕尾槽的尺寸超差。
