Tarts电压传感器防护固定外壳结构

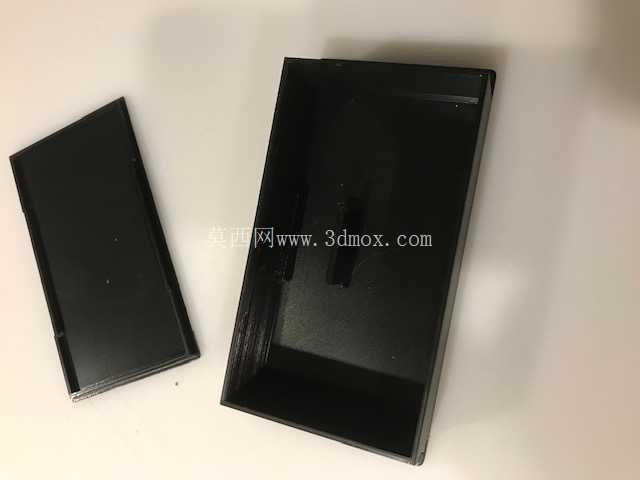

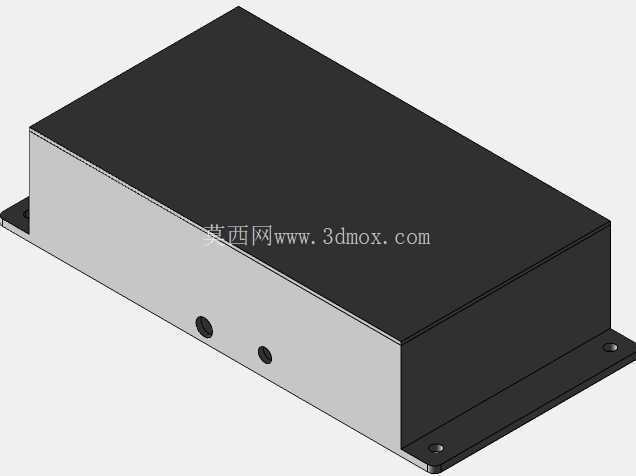

　　这套结构围绕Tarts电压传感器的现场承载需求展开，壳体采用分体盒式布局，由底座容纳腔与上盖两部分组成，整体为矩形盒体形态，底座内部预留出传感器核心元件的完整放置空间，内部设置一体式立柱作为定位支撑，立柱的位置对应传感器本体的安装孔位，装配时传感器可直接搭放在立柱顶端，通过紧固件完成锁附，避免传感器电路板直接贴合盒底，在电路板与盒底之间留出悬空间隙。盒体内部还配套锁盖结构，锁盖压合在传感器上方，既可以限制传感器在振动工况下出现上下窜动，也能将电路板上的插接件、接线端子约束在预设区域，防止运输或设备运行过程中元件与壳体内壁发生磕碰。

　　走线设计是这套壳体的核心功能点之一，盒体侧壁预留专门的过线开孔，分别对应电池组供电线路与天线信号线路，两个开孔的位置根据内部接线端子的排布方向设置，供电线从电池组接入后可沿盒体内壁的走线空间直达传感器供电端口，天线馈线则从独立开孔引出，避免电源线与信号线在盒内交叉缠绕，减少信号干扰的隐患。开孔边缘在建模时预留了倒角余量，后续实际加工时可配套橡胶护圈，避免线材长期与塑料孔边摩擦造成绝缘层破损。

　　散热方面的考量贯穿整个壳体设计，盒体整体容积相比传感器本体的占用尺寸做了明显放大，传感器装入后，元件四周与壳体内壁之间均留有连续的空气流通通道，底部悬空间隙、侧边走线空隙与盒体上部空间形成连通的散热路径，传感器工作时产生的热量可以通过内部空气对流传递到壳体内壁，再经由壳体外壁向外散发。相比紧贴式的紧凑外壳，这种大容腔设计不需要额外开设大面积通风孔，既保留了壳体对灰尘、飞溅杂物的防护能力，又能避免热量在密闭小空间内积聚，对于长期挂装或者嵌入设备内部的电压监测场景，这种被动散热结构的可靠性更高，不需要额外维护散热部件。

　　从安装边界来看，矩形盒体的外形规整，底座的外轮廓尺寸适配常见的面板安装、支架挂载场景，底部平整面可以直接贴装在设备机架的安装位上，四周预留的装配余量允许用户根据实际场景加装固定耳或者磁吸件，不需要对主体壳体做二次切割改造。上盖与底座的配合面采用嵌套止口结构，合盖后上下边缘互相贴合，能够减少缝隙宽度，既可以阻挡日常环境中的粉尘落入盒内，也能避免设备运行时的轻微溅水直接渗入内部。

　　在实际应用场景中，这类电压传感器常被部署在储能电池组监测、小型工业设备电压采集、户外分布式传感节点等位置，这类场景往往没有专门的仪表安装仓，传感器裸露在外时容易被外物触碰，接线部位也容易受拉扯松动。这套壳体相当于给传感器提供了独立的防护安装载体，内部立柱承担定位与支撑作用，锁盖负责轴向限位，侧壁开孔规整了供电与天线的走线路径，放大的内部容腔兼顾散热与后续改装空间。建模过程中所有内部特征都与传感器的实际尺寸做了匹配，立柱高度、锁盖压合位置、开孔孔径都按照接线和装配的操作空间预留，用户拿到模型后可以直接根据自身使用的板材厚度、3D打印耗材特性调整壁厚，也可以在盒体外部拓展安装卡扣、标签位等附加结构，不需要改动核心的容纳与定位逻辑。壳体的分体设计也方便后期检修，拆开上盖后即可直接接触传感器接线端口，不需要将整个壳体从安装位拆除，日常维护操作的效率更高。
