工业用电缆绞车钢制支撑框架结构

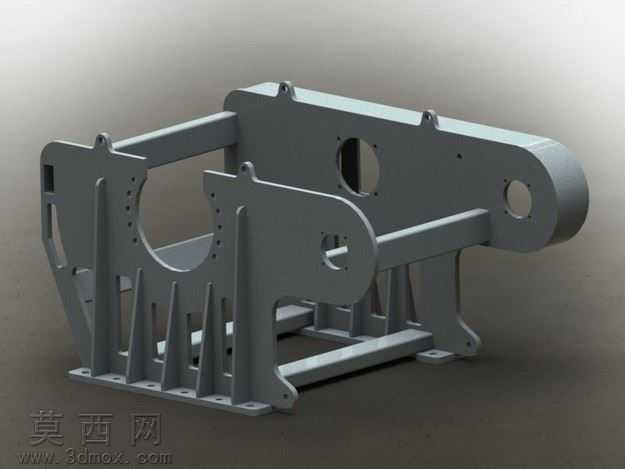

该电缆绞车钢框架采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械结构设计的强度与装配逻辑，先以基准面定位核心安装点位，依次绘制两侧主立板的轮廓草图，通过拉伸、切除特征完成立板上的安装孔、减重槽、铰接位的结构塑造，两侧立板之间通过横向连接梁、底部支撑脚完成空间定位装配，所有连接部位均添加了对应焊接坡口与安装贴合面的细节特征，保证结构符合实际加工工艺要求。模型渲染阶段采用哑光深灰金属材质模拟焊接钢结构的表面质感，调整材质粗糙度参数还原钢材经喷砂处理后的哑光漫反射效果，场景光照采用三点布光方案，主光源从侧上方投射凸显框架的立体结构层次，辅助光源补光弱化结构死角的死黑区域，轮廓光勾勒框架边缘提升整体立体感，渲染输出的效果图清晰展现了框架各部位的结构衔接关系。从结构设计来看，该框架作为电缆绞车的核心承载基体，两侧立板预留的大尺寸圆孔用于安装绞车卷筒的支撑转轴，立板侧面的阵列小孔用于固定减速机构与驱动组件的安装座，底部支撑脚设置的通孔用于将整体框架锚固在作业基础平台上，立板与横梁之间增设的多道三角形加强筋，有效提升了框架受重载时的抗扭、抗弯性能，避免绞车在大载荷收放电缆时出现结构形变。设计过程中充分考量了各部件的装配干涉问题，所有安装位的尺寸公差均按照机械设计标准预留合理间隙，既保证各功能组件能够顺利装配，也避免间隙过大导致的运行晃动问题，整体结构在满足承载强度要求的前提下，通过合理开设减重槽优化框架自重，兼顾了结构强度与轻量化的设计需求，可直接用于后续的工程出图、结构仿真分析以及样机加工参考。
