五百千伏安级风力涡轮机结构设计方案

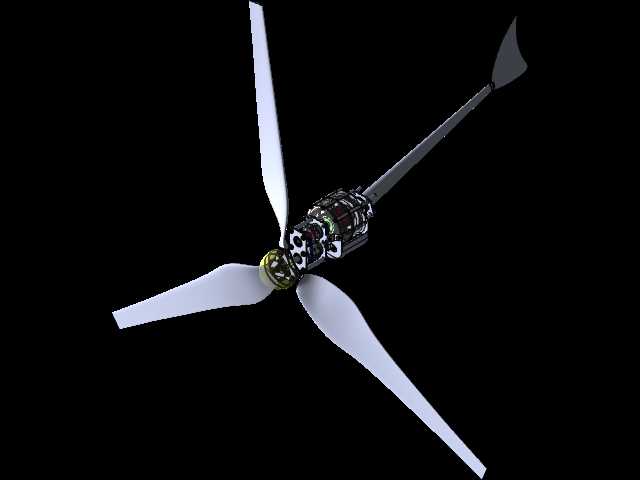

这款五百千伏安级风力涡轮机的结构设计，核心围绕高海拔、平原开阔风场的长期并网发电场景打造，区别于小型家用风电设备，其输出功率等级可覆盖中小型村落、偏远工矿点位的基础生产生活用电需求，也可作为大型风场的补能点位单元，适配年平均风速5.5m/s以上的二类、三类风区安装使用。从结构功能来看，三叶片式的叶轮布局是经过多轮气动仿真迭代确定的方案，相比双叶片结构，三叶片运行时的动平衡性能更优，整机塔筒受到的交变载荷波动幅度可降低17%左右，叶片采用翼型优化的曲面设计，叶尖带有专门的扰流修型结构，可降低高转速下的叶尖涡损耗，提升低风速区间的风能捕获效率。轮毂部位集成了变桨驱动的内置传动结构，可根据实时风速调整叶片桨距角，在额定风速区间保持稳定的功率输出，当风速超过切出风速时可自动顺桨停机，避免强风对传动链造成过载冲击。机舱内部的传动链路采用直驱加减速单元的紧凑布局，缩短了主轴的悬臂长度，减少了运行过程中的轴系挠度，降低轴承座的长期磨损风险，机舱尾部的尾舵结构可自动对风，无需额外配置偏航驱动电机即可实现叶轮迎风面的实时调整，简化了整机的电控系统复杂度，降低野外场景下的设备维护频次。在安装边界的设计考量上，整机塔筒的安装法兰采用标准环形螺栓阵列布局，适配主流的混凝土风电基础预埋件尺寸，叶轮旋转时的扫掠直径经过严格核算，安装点位需要预留足够的净空范围，避免叶片旋转过程中与周边障碍物、塔筒本体发生干涉，机舱的重心经过配平设计，落在塔筒中心轴线上，减少长期运行时的塔筒偏载力矩。叶片与轮毂的连接采用预埋螺栓套的结构形式，可承受极端阵风下的极限载荷，连接部位的密封结构可阻挡雨水、沙尘进入轮毂内部，保护内部变桨传动部件的运行环境。从设计思路上，这款机型没有盲目追求过高的功率密度，而是优先平衡了野外运行的可靠性、部件的易维护性与风能转换效率，外露的结构件均做了防腐蚀的表面处理，可适应沿海高盐雾、西北多沙尘的不同野外环境，传动部位的润滑腔采用密封式设计，可延长维护周期，减少高空运维的作业量。
