笼式垂直轴风力涡轮驱动发电装置

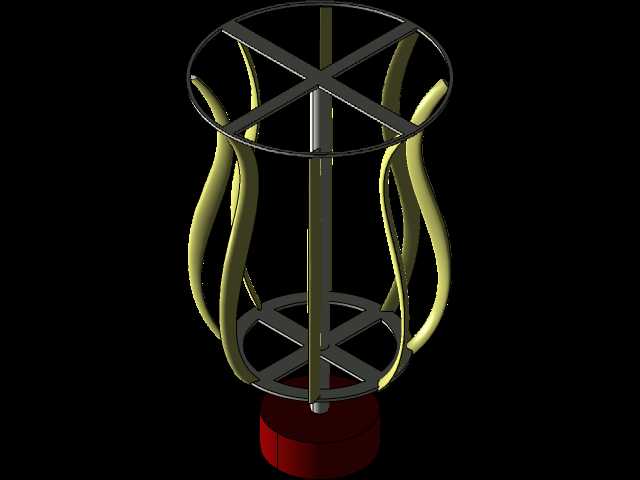

这款垂直轴结构的风能转换装置，适配分布式离网供电场景，可在野外监测点位、景观照明配套、小型户用储能系统中承担风能捕获与电能转换功能，无需对风机构即可捕获任意方向来流风能，低风速区间启动表现优于同规格水平轴风机，适配城市楼宇间隙、山区垭口等风向多变的安装环境。整体采用上下双层环形笼架作为主支撑结构，上下环架间通过十字交叉辐条与中心主轴连接，形成稳定的承力框架，既可以为内部导流叶片提供防护，避免飞鸟、杂物卷入叶片运动区域，也能作为安装基准面，适配不同规格的基座固定接口。六片曲面导流叶片沿环架周向均匀排布，叶片型线采用渐开线曲面设计，来流接触叶片曲面时可沿弧面顺畅转向，推动叶片绕中心轴旋转，相比直叶片结构，曲面设计可降低气流剥离产生的紊流噪音，同时提升低风速下的扭矩输出表现。底部集成的发电模块与中心主轴直连，省去了传统风机的转向传动结构，减少传动环节的机械损耗，发电模块外壳采用圆柱式封装，可直接与安装基座的法兰面对接，安装时无需额外调整传动同轴度，降低现场装配的调试难度。设计阶段针对安装边界做了适配优化，整体外轮廓为圆柱形态，最大外径由上下环架尺寸决定，安装时仅需预留大于环架外径15%的径向空间即可满足叶片旋转安全距离，轴向高度可根据实际应用场景调整叶片长度与中心轴尺寸，无需改动上下环架与发电模块的连接接口。叶片与环架的连接点采用嵌入式卡扣结构，后期维护时可单独更换单片受损叶片，无需拆解整体支撑框架，降低运维成本。笼架外圈可根据需求加装防护网罩，适配人员活动密集的安装区域，避免旋转部件外露带来的安全隐患。中心主轴采用两端定位结构，上下端分别与上下环架的中心轴座连接，相比单悬臂轴结构，双点定位可降低主轴高速旋转时的径向跳动，提升长时间运行的结构稳定性，减少轴承磨损速率。
