捕食者造型四旋翼飞行器创意结构设计

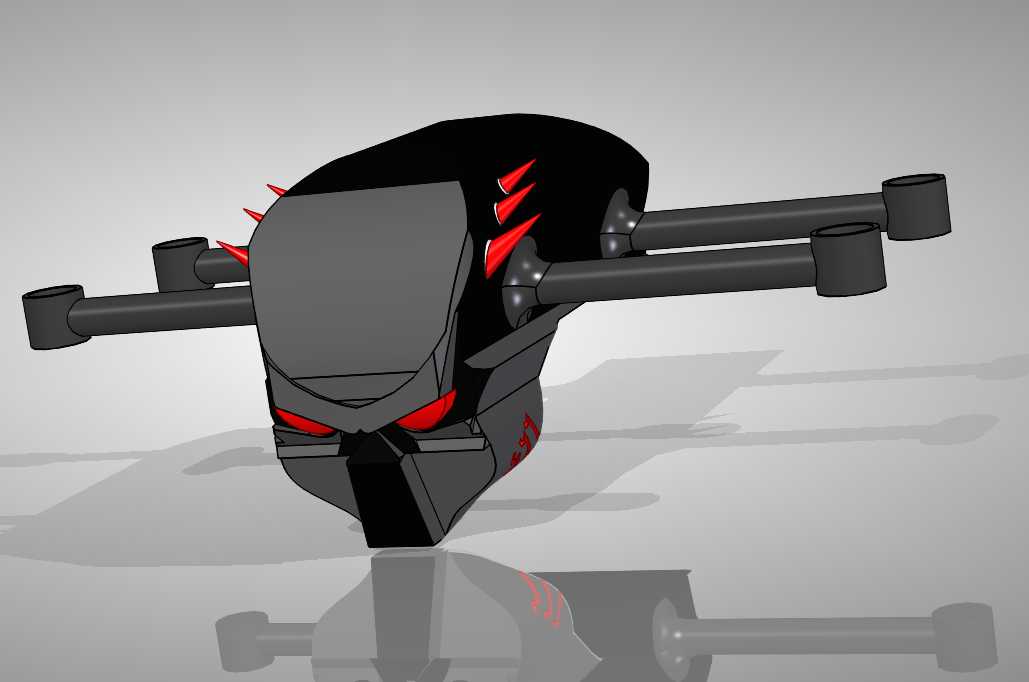

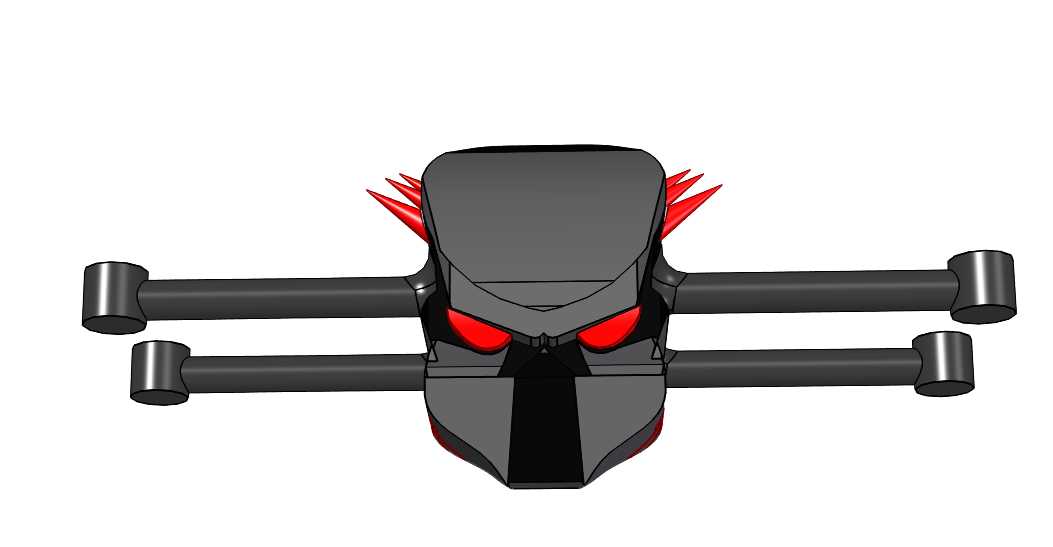

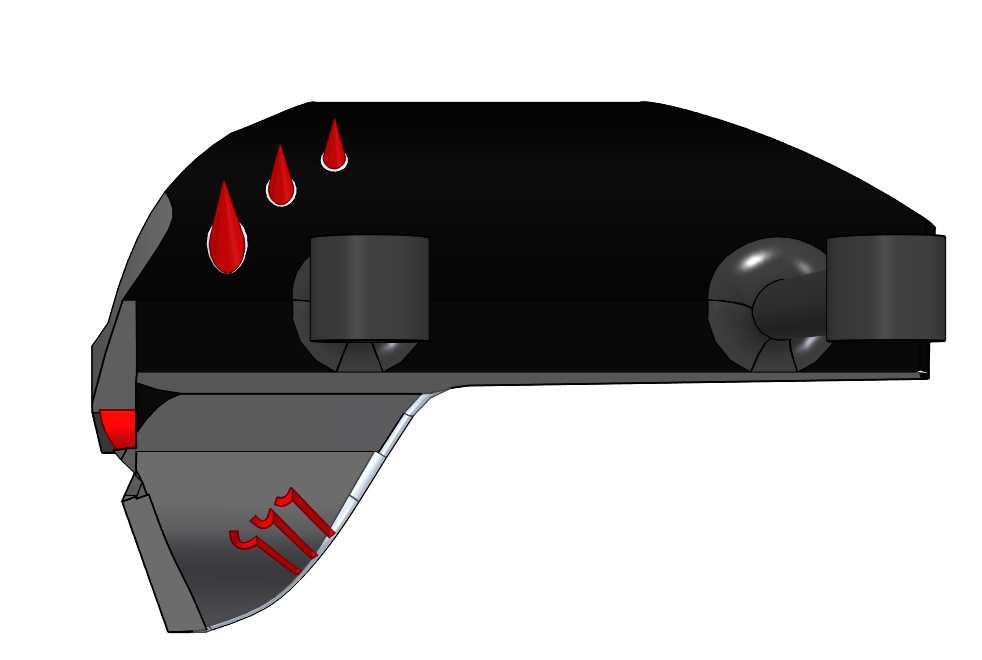

这款四旋翼飞行器的设计跳出了常规消费级无人机的方正或圆润机身思路，将仿生造型与飞行结构做了融合尝试，核心是把捕食者的面部特征整合到机身前部区域，在不破坏气动布局的前提下做辨识度强化。从结构布局来看，四个机臂采用对称式水平延展设计，机臂与机身主体的连接位置做了圆弧过渡处理，避免应力集中，同时预留了电机安装座的标准接口，适配常规22系列外转子无刷电机的安装孔位，安装边界控制在机臂末端直径16mm的圆柱区域内，不需要额外做转接件就能完成动力组件的装配。机身主体采用上下分壳的结构设计，前部的仿生棱角区域并非单纯的装饰造型，内部预留了飞控板、电池仓的安装空间，棱角的倾斜角度经过测算，不会遮挡前置摄像头的拍摄视角，同时能在飞行过程中引导气流从机身两侧分流，减少正面风阻对飞行姿态的干扰。机臂的长度经过匹配设计，展开后相邻旋翼的旋转平面不会产生重叠，桨尖之间的安全间隙控制在15mm以上，避免飞行过程中出现打桨故障，同时机臂做了等直径的中空设计，既可以减轻整体结构重量，也能方便电调线路从内部穿过，减少外露线路带来的风阻和剐蹭风险。从应用场景来看，这类造型的四旋翼飞行器除了满足常规的航拍、休闲飞行需求外，独特的仿生外观也适合用于航模展演、主题活动的空中展示场景，前部的造型区域预留了LED灯组的安装位，可以在夜间飞行时点亮眼部位置的灯组，强化视觉识别效果。设计过程中没有采用过于复杂的曲面结构，所有外观曲面的拔模角度都控制在1度以上，既适合采用FDM工艺做3D打印验证，也能满足后续小批量注塑生产的开模要求，机身外壳的壁厚统一设置为1.5mm，在保证结构强度的同时尽可能控制自重，电池仓的尺寸适配常规3S 1500mAh锂电池的安装尺寸，仓盖采用卡扣式固定，不需要额外工具就能完成电池更换。旋翼的安装座做了下沉式设计，电机安装后顶端与机臂上表面齐平，能减少飞行过程中电机座产生的紊流，提升飞行稳定性，机身底部预留了通用的相机挂载螺孔，支持加装轻量化的运动相机，不需要额外改造挂载结构。
