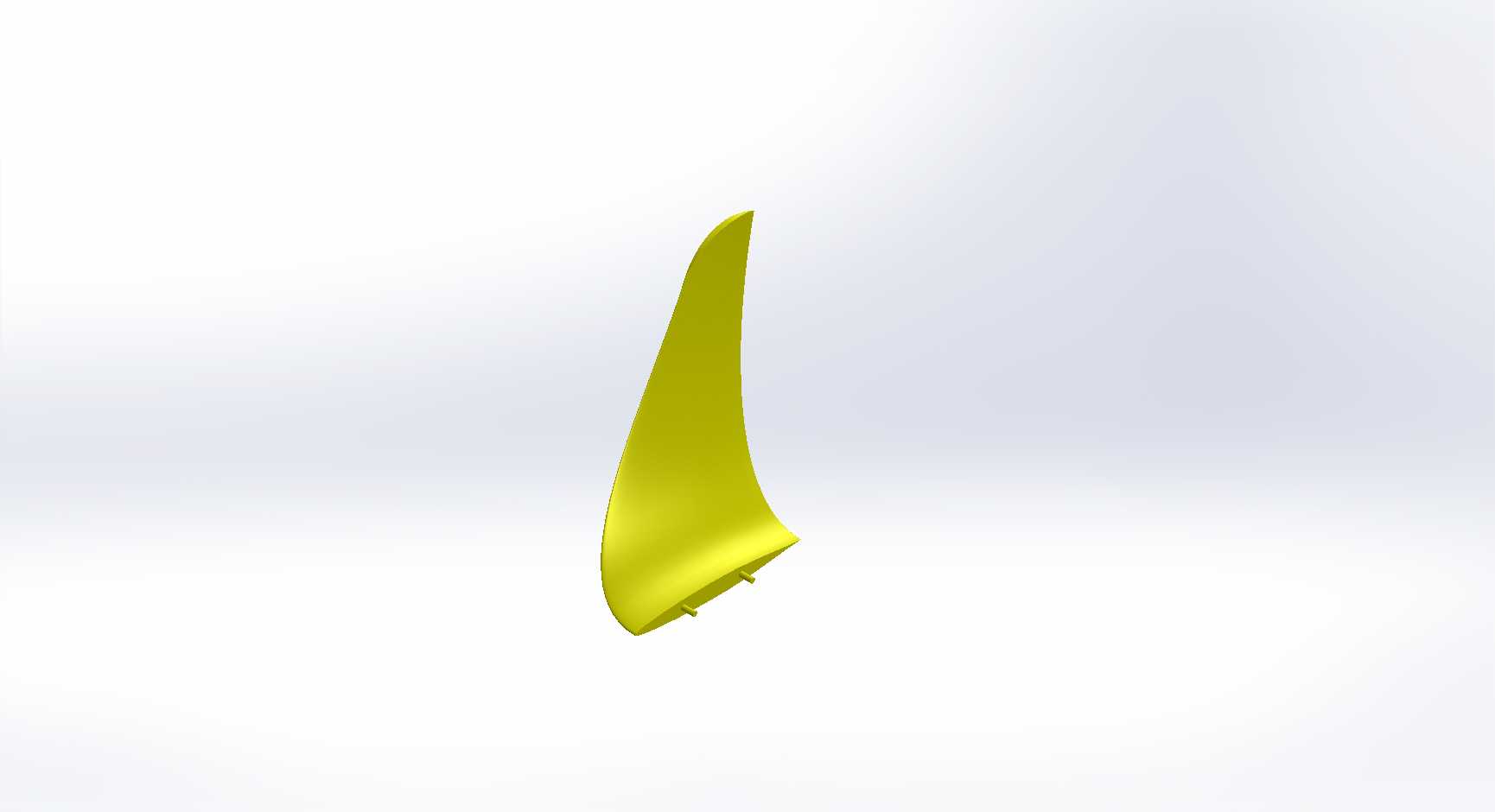

无人机右翼跟踪螺旋桨翼型结构设计

该翼件作为小型跟踪类无人机的右侧升力与姿态控制核心部件，主要适配低空低速场景下的目标跟踪飞行任务，常见于民用安防巡检、小范围航测跟拍、近距目标伴飞等作业场景，承担飞行过程中右翼侧的升力输出、滚转姿态微调、航向跟踪修正的实际功能。从结构设计逻辑来看，翼面采用渐变扭转的翼型曲线，从翼根到翼尖的弦长逐步收窄，翼型厚度沿展向平滑递减，能够在低雷诺数飞行工况下减少翼尖涡流带来的诱导阻力，同时保证翼面在小速度机动时不会过早出现气流分离，适配跟踪飞行时频繁的小角度姿态调整需求。翼根位置设置有两处定位安装凸柱，安装时可直接卡入旋翼驱动座的对应定位孔内，配合紧固件完成锁固，安装边界严格匹配对应规格的驱动电机输出座尺寸，无需额外加工转接件即可完成装配，凸柱的位置公差控制在0.1mm以内，可保证装配后翼面的动平衡精度，降低高速旋转时的振动传导。翼面整体采用流线型曲面过渡，前缘做了小半径圆角处理，能够在飞行时引导气流平顺沿翼面上下表面流过，上下翼面的曲率差经过多轮气动仿真调整，可在额定转速下输出稳定的升力差值，配合左翼同规格翼件完成整机的升力配平。针对跟踪飞行时需要频繁调整转速、改变推力方向的使用需求，翼件的重心位置沿展向设置在距翼根三分之一展长位置，能够降低旋翼变转速时的转动惯量波动，让飞控系统的姿态调整响应速度更快，在目标出现小范围位移时，整机可以快速完成航向与俯仰角度的修正，保证跟踪过程中的画面稳定性与位置跟随精度。翼尖位置做了切尖处理，能够进一步削弱翼尖涡的强度，降低飞行过程中的气动噪音，同时减少翼尖与外界障碍物发生剐蹭时的结构损坏概率，在近距跟踪作业时具备更好的环境适应性。整个翼件的曲面建模全程遵循可加工性原则，所有曲面过渡均满足注塑或轻质复合材料模压的拔模角度要求，没有出现曲率突变或者倒扣结构，后续开模生产时无需额外设计复杂抽芯结构，可有效降低量产阶段的加工成本。
