NACA4415翼型飞机机翼承力结构组件

该结构组件针对低速通用航空飞行器的机翼承载需求设计，匹配NACA4415低速翼型的气动外形轮廓，核心作用是将机翼飞行过程中承受的气动升力、阻力、机动载荷有序传递至机身连接节点，同时维持机翼的气动外形精度，避免飞行过程中翼面发生超出设计阈值的形变，影响气动效率与飞行安全。

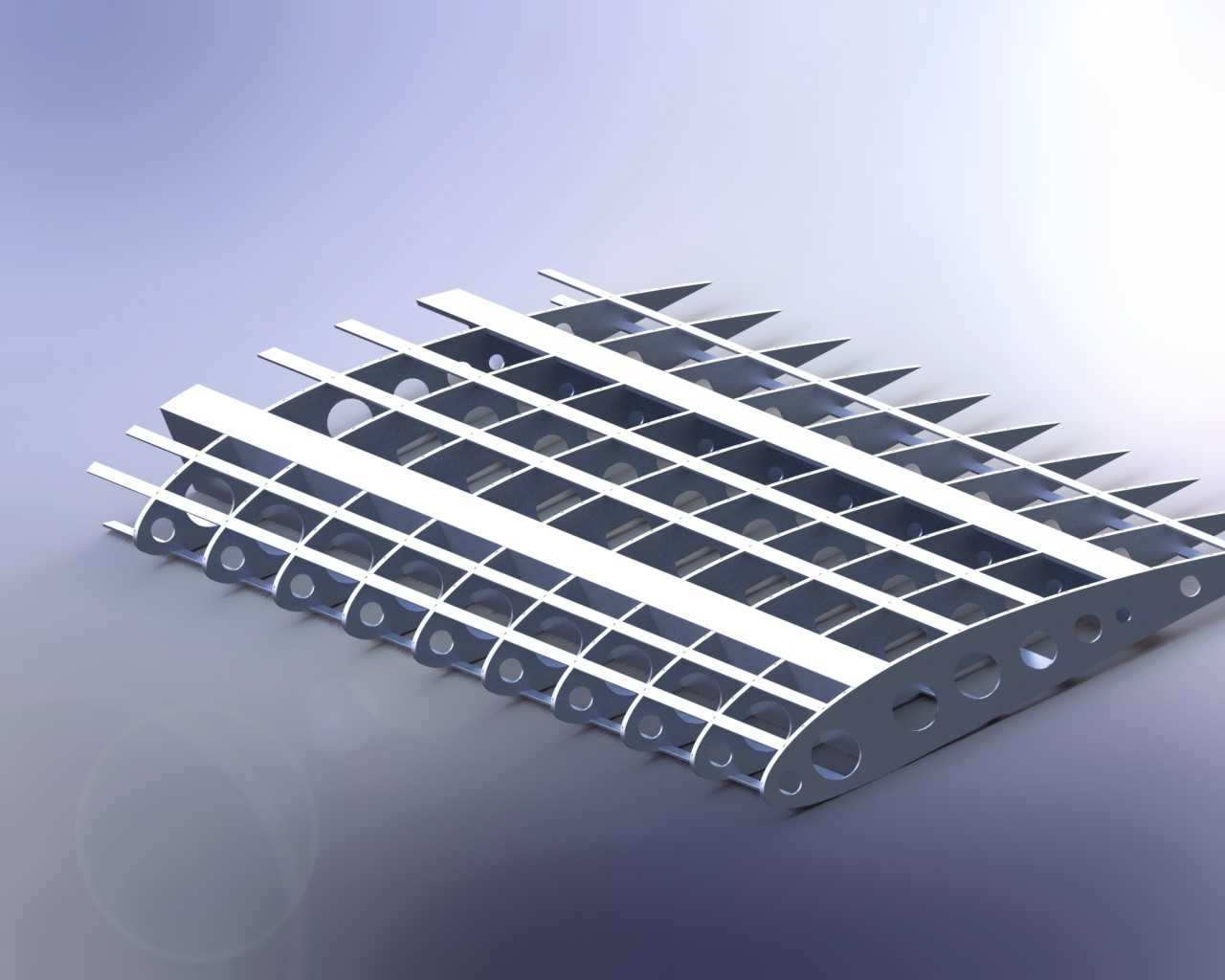

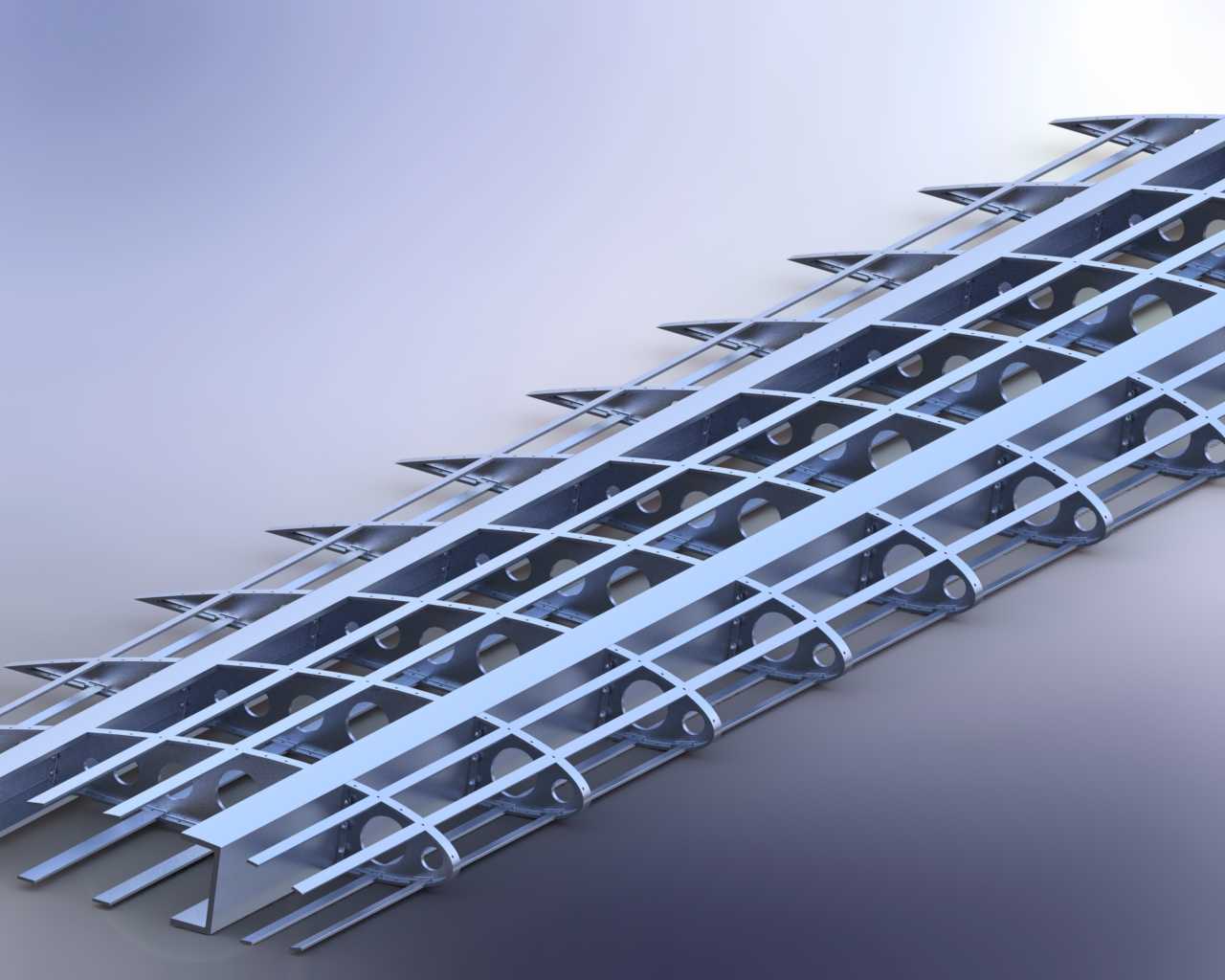

从结构布局来看，组件采用航空领域经典的梁式承力架构，沿机翼展向布置的主翼梁作为核心承力构件，承担绝大部分弯曲载荷与剪切载荷，翼梁的截面形式结合翼型内部空间做了适配优化，在翼根靠近机身连接的位置适当增加腹板厚度与缘条截面积，匹配翼根处弯矩最大的受力特点，向翼尖方向随载荷降低逐步缩减构件截面尺寸，在保证结构强度的前提下尽可能控制结构重量，符合航空结构设计中强度重量比的核心要求。

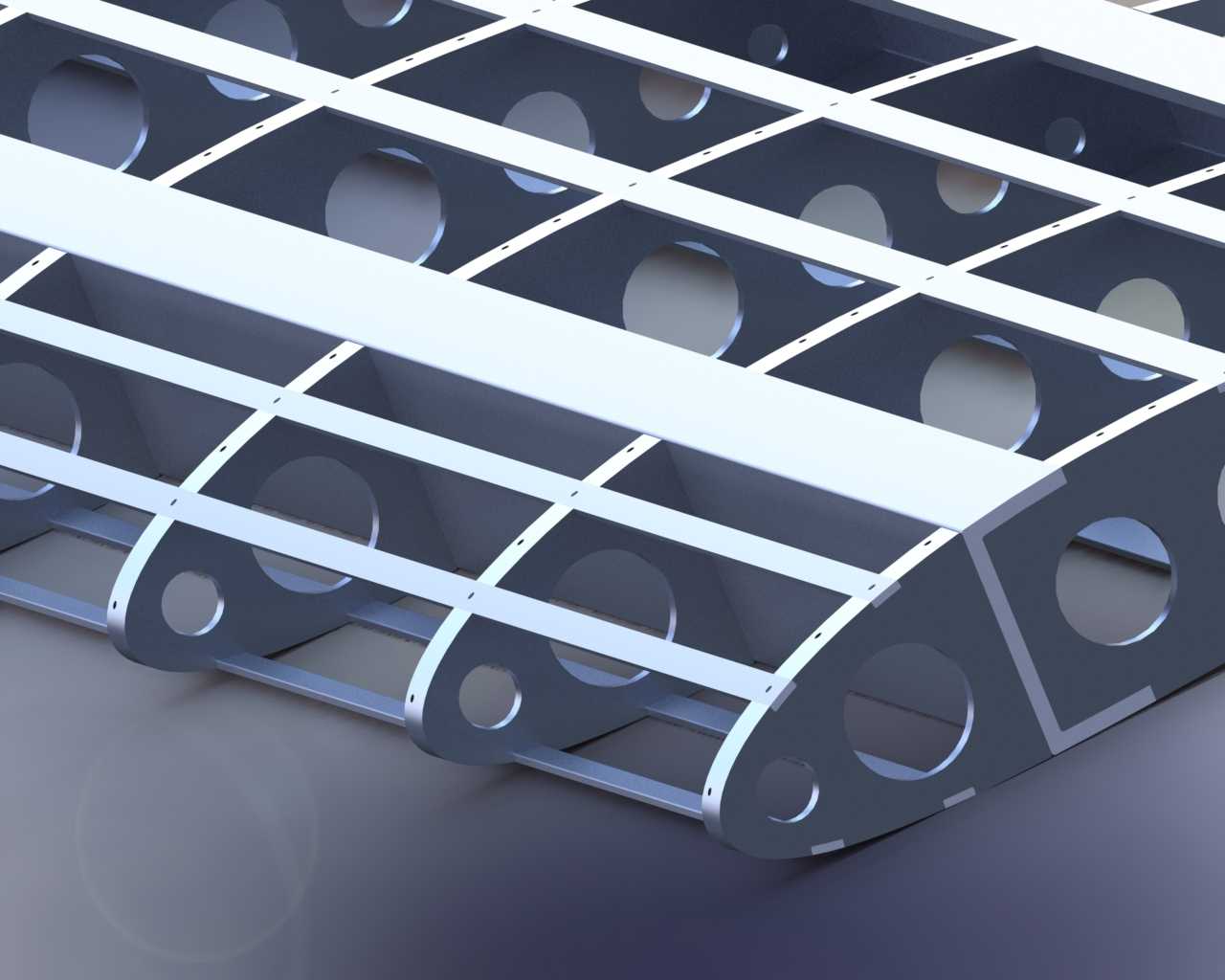

垂直于翼梁展向布置的翼肋，一方面负责维持翼型的截面轮廓，为蒙皮提供可靠的支撑点，避免蒙皮在气动载荷作用下发生凹陷或鼓胀，另一方面将蒙皮传递来的局部气动载荷分流传递到翼梁与纵梁上，翼肋上开设的规则减轻孔，既可以降低结构自重，也能为机翼内部的燃油管路、操纵拉线、航电线缆提供敷设通道，同时减少翼肋自身的应力集中风险。沿展向布置在翼梁与翼肋之间的纵梁，主要辅助翼梁承受部分弯曲载荷，同时提升蒙皮与内部骨架的连接刚度，分散蒙皮的局部受力，避免局部载荷过大导致的结构损坏。

在安装边界设计上，翼根端预留了与机身主承力框对接的安装接口，接口位置的孔位公差、贴合面平面度都按照航空构件的装配精度要求做了适配，保证机翼与机身连接后载荷传递路径顺畅，不会出现附加的装配应力。整个骨架结构的外轮廓与NACA4415翼型的理论外形偏差控制在合理范围内，后续铺设蒙皮后能够保证翼面的气动光滑度，减少飞行过程中的摩擦阻力与压差阻力。

实际应用场景中，这类机翼骨架结构可适配轻型固定翼飞机、低空低速无人机的机翼制造需求，结构的模块化设计也便于后续维护过程中更换受损的翼肋或局部纵梁构件，不需要整体更换机翼骨架，降低全生命周期的维护成本。设计过程中充分考虑了不同飞行工况下的载荷变化，各构件之间的连接节点位置都做了加强处理，避免机动飞行时交变载荷导致的连接疲劳失效，同时构件的排布也预留了足够的内部空间，可根据不同机型的需求布置燃油箱、襟翼操纵机构、航电设备等机载部件，具备较好的适配通用性。
