高精度0.05mm分度值游标卡尺结构设计

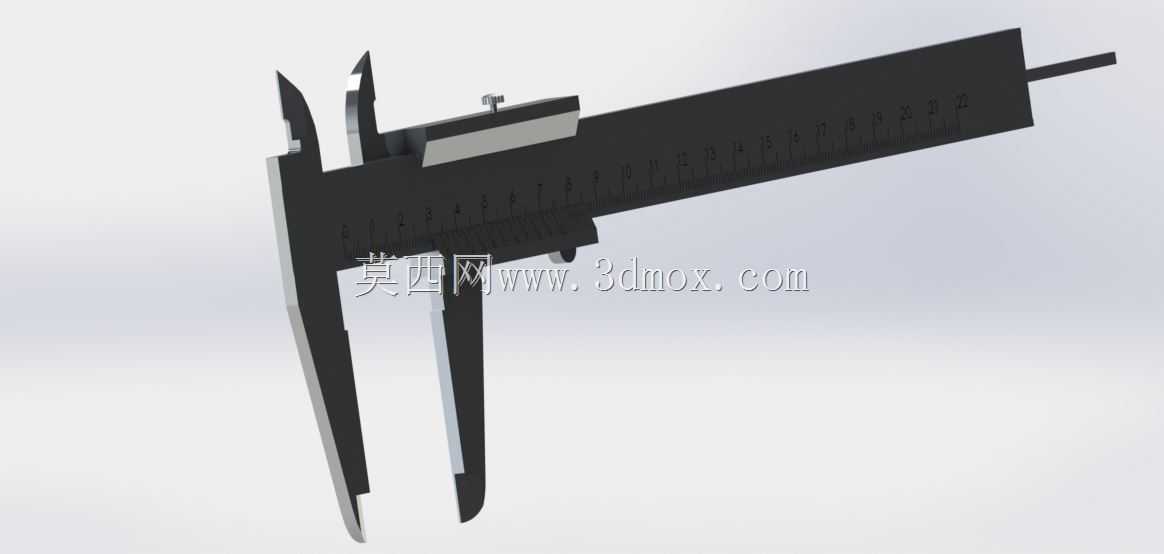

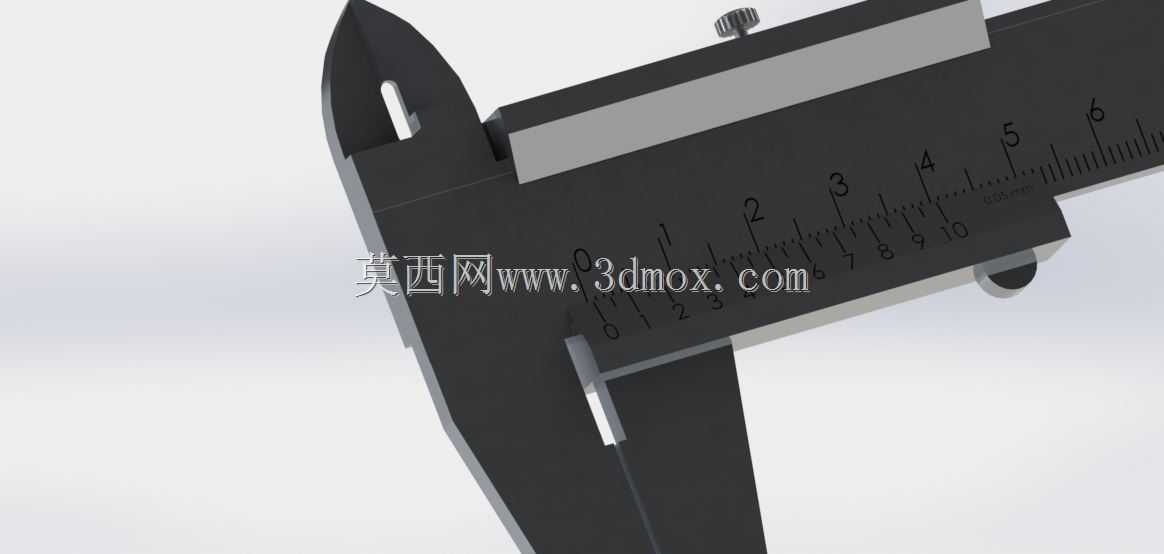

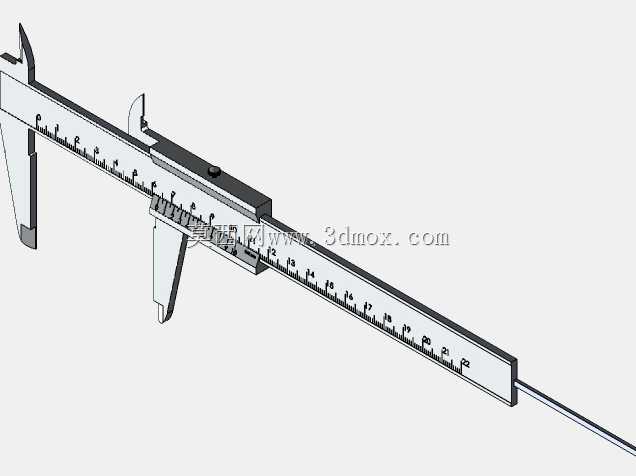

在机械加工现场的工序间检测环节，游标卡尺是一线操作人员使用频率最高的接触式测量器具，无需外接电源、对使用环境无严苛要求的特性，让它能适配从普通金工车间到野外设备检修现场的各类测量场景，不管是毛坯件的快速尺寸核验，还是半成品的形位公差粗测，都能快速给出可靠读数。这款0.05mm分度值的游标卡尺，在结构设计上充分考虑了日常使用的磨损补偿需求，主尺尺身采用平直度严格管控的长条形结构，刻度面做了耐磨处理，避免长期反复滑动后刻度模糊影响读数；尺框与主尺的配合间隙经过优化，既保证滑动时无卡滞感，又不会出现晃动导致的测量误差，深度测量杆与主尺尾端的集成设计，让它无需额外配件就能完成盲孔深度、台阶高度的测量，覆盖了绝大多数常规尺寸检测需求。从功能布局来看，内测量爪、外测量爪、深度杆的位置排布符合一线操作人员的手持习惯，拇指推动的滚轮位置刚好落在单手持握时的拇指自然活动范围内，测量时可以单手完成尺框微调、锁止、读数的全流程，不需要额外辅助固定。外测量爪的测量面做了淬硬处理，长期测量金属工件也不会出现磕碰凹陷，保证测量面的平行度始终符合精度要求；内测量爪的刃口形状适配圆孔内径、槽宽的测量，不会因为测量面圆弧过大导致内径测量值偏小。设计过程中针对不同测量场景的受力情况做了结构强化，比如测量大尺寸工件外圆时，尺身不会因为悬臂受力产生明显挠曲，避免大尺寸量程下的测量偏差；锁止螺钉的位置设置在尺框侧面，锁紧后尺框不会出现微量位移，方便操作人员将卡尺从工件上取下后再从容读数，减少视线偏差带来的读数误差。在安装与适配边界上，这款卡尺的结构完全适配常规的量具校验工装，可直接送入计量室完成周期检定，不需要定制专用夹具；整体外形尺寸符合人手握持的人机工程学要求，不管是手掌偏大还是偏小的操作人员，都能稳定持握完成测量操作，尺身的重量控制也兼顾了便携性与结构刚性，长时间手持测量不会产生明显的负重感，同时不会因为尺身过薄导致受力变形。日常使用中，配合简单的清洁保养就能长期保持精度，测量面沾染的切屑、油污只需要用干净棉布擦拭即可，不需要复杂的维护流程，非常适合生产现场的高频次使用场景。
