宇航集成导轨式双夹线紧固夹具结构

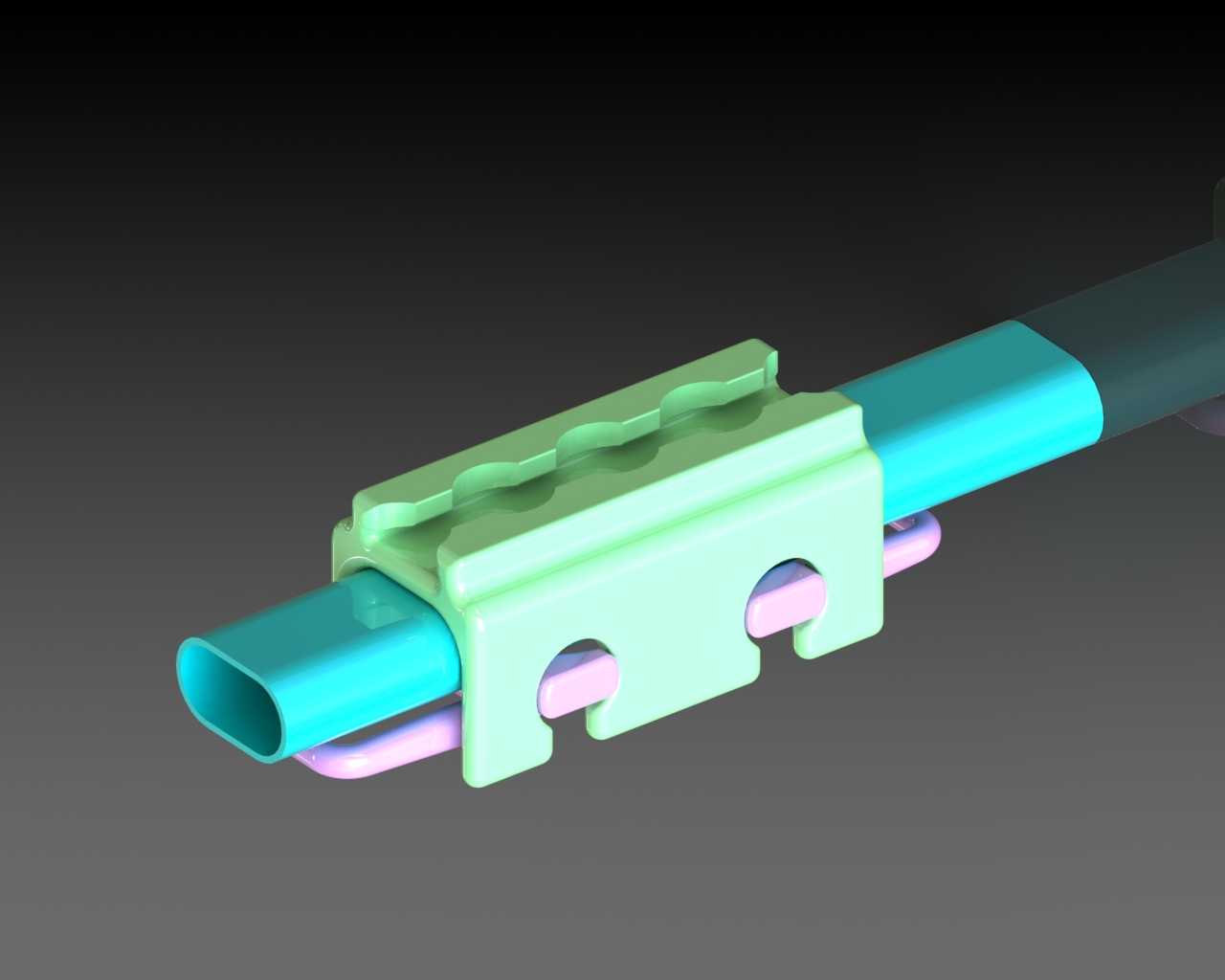

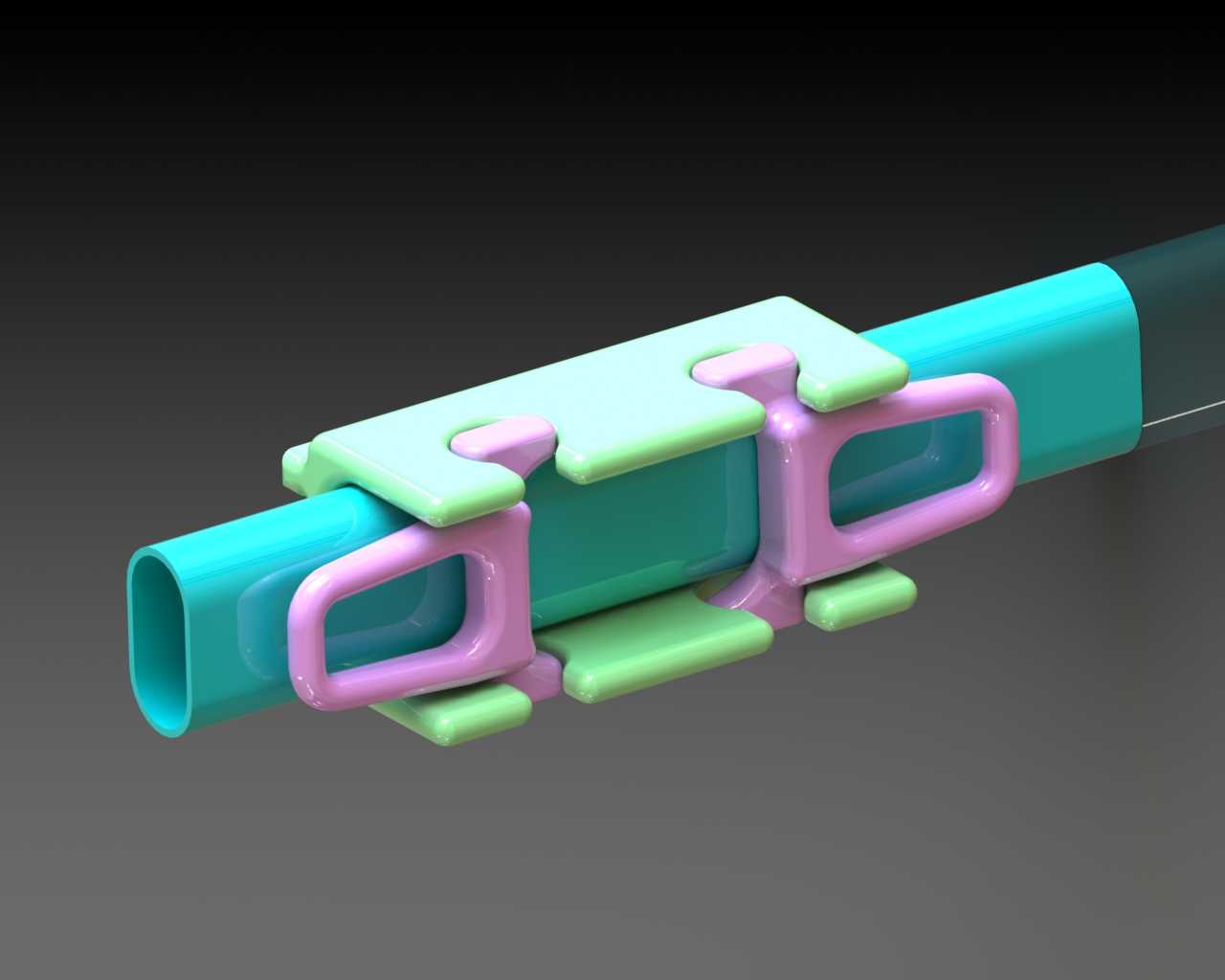

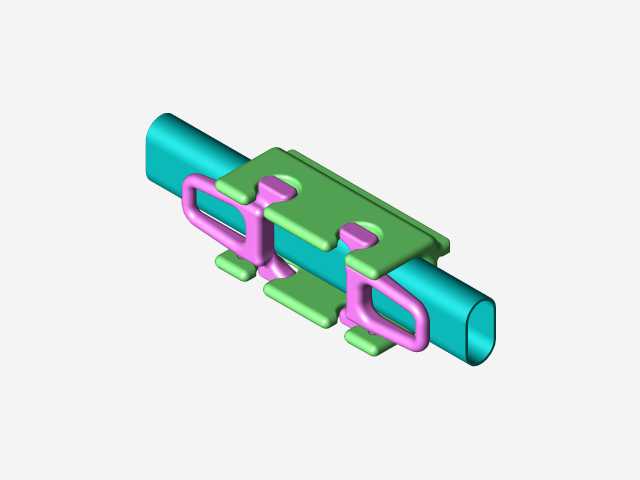

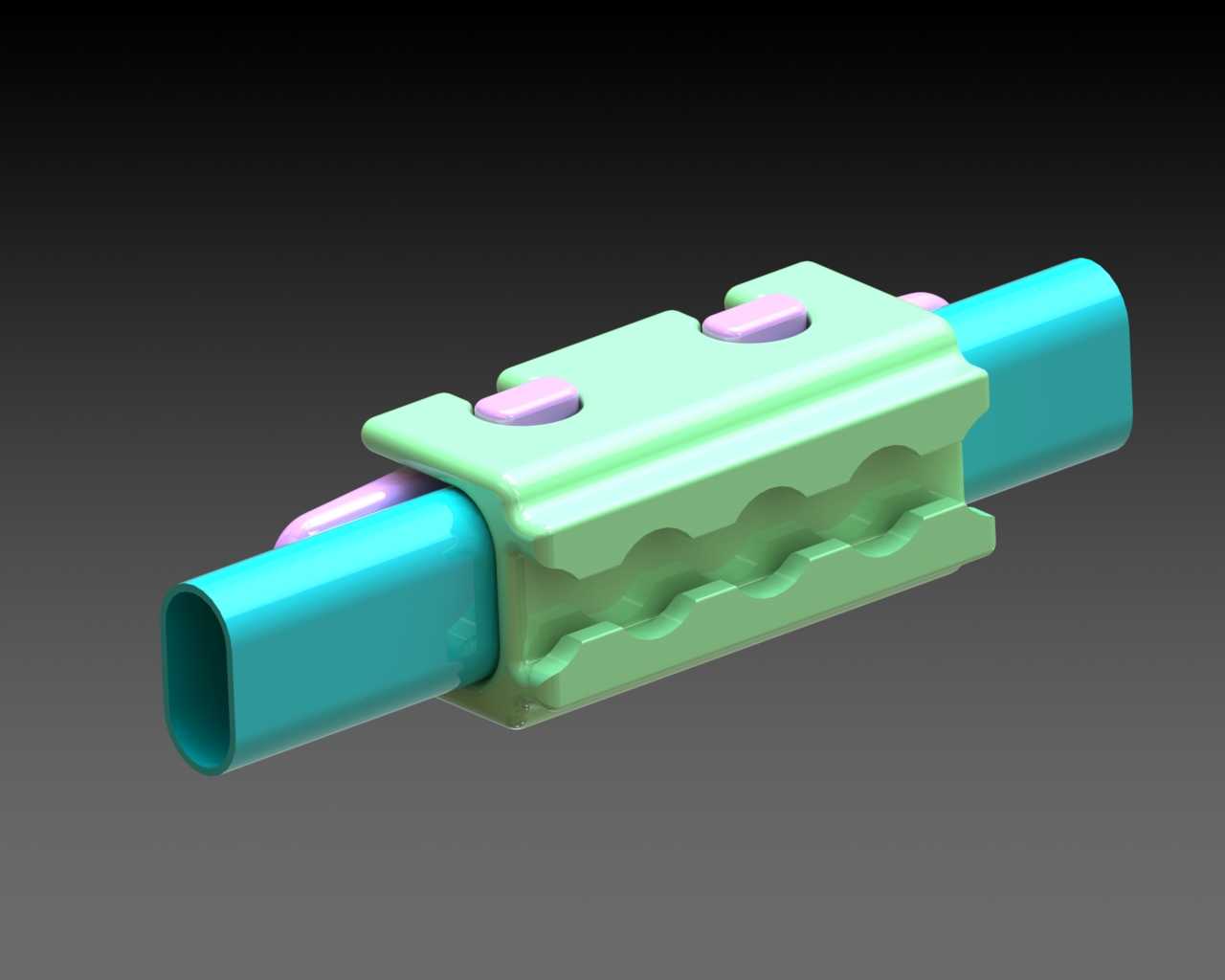

这类带集成座椅导轨的双夹钳结构，最初面向宇航舱内线束布设场景开发，核心解决狭小舱内多管线并行固定时的夹持稳定性与安装便捷性问题，也可迁移至轨道交通、特种装备舱内的线束固定工位使用。实际使用场景中，该夹具可同时完成一根主通径管线与两根旁侧细径管线的同步夹持，避免多管线独立固定带来的安装件冗余、空间占用过大的问题，尤其适配舱内沿预装导轨布设管线的作业需求，无需额外打孔定位，直接沿导轨槽滑入指定位置即可完成预定位，大幅压缩舱内管线布设的作业时长。从功能特性来看，该夹具分为主体基座与两个夹紧杆三个核心组成部分，相比单夹杆结构，双夹紧杆的设计可将夹持力分散至两个接触点位，既提升了大直径管线的夹持抱紧力，避免设备振动工况下管线出现滑移、松脱问题，也能通过两个夹杆的间隙适配不同线径组合的固定需求，无需针对每一组线径单独开模制作夹具。设计过程中，主体基座预留的集成导轨槽是核心结构要点，槽型尺寸完全匹配对应规格的座椅安装导轨截面公差，安装时无需额外配置转接件，基座卡入导轨后可通过夹杆锁紧时的张力实现与导轨的自锁固定，侧向预留的两个半圆夹持位专门适配细径控制管线，主夹持位的内弧面做了微倒角处理，避免夹持时硬边割伤管线外绝缘层。安装边界方面，该夹具沿管线轴向的占用长度较短，相邻夹具的布设间距可根据管线挠度要求灵活调整，基座底部与导轨贴合面的平面度公差控制在合理范围，不会出现安装后卡滞、滑动不畅的问题，夹杆锁紧行程预留了足够余量，可兼容一定范围内的线径公差，无需现场对夹具进行二次修配即可完成安装。在振动工况下，双夹杆的对称受力结构可避免单侧夹持带来的应力集中问题，长期使用不会出现基座开裂、夹杆变形失效的情况，集成导轨的设计也省去了传统线夹安装时的螺丝固定工序，在维护更换管线时，只需松开夹杆即可沿导轨滑出夹具，无需拆解周边其他固定件，大幅提升后期运维的作业效率。
