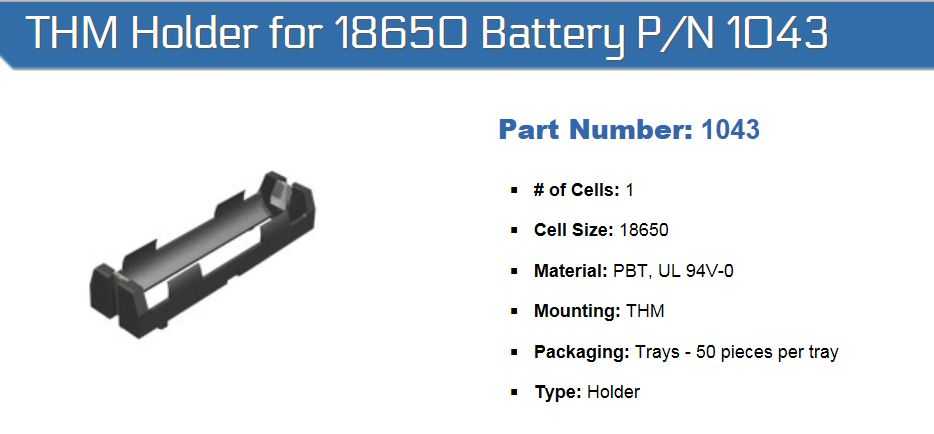

Keystone通孔式18650单节电池固定支架

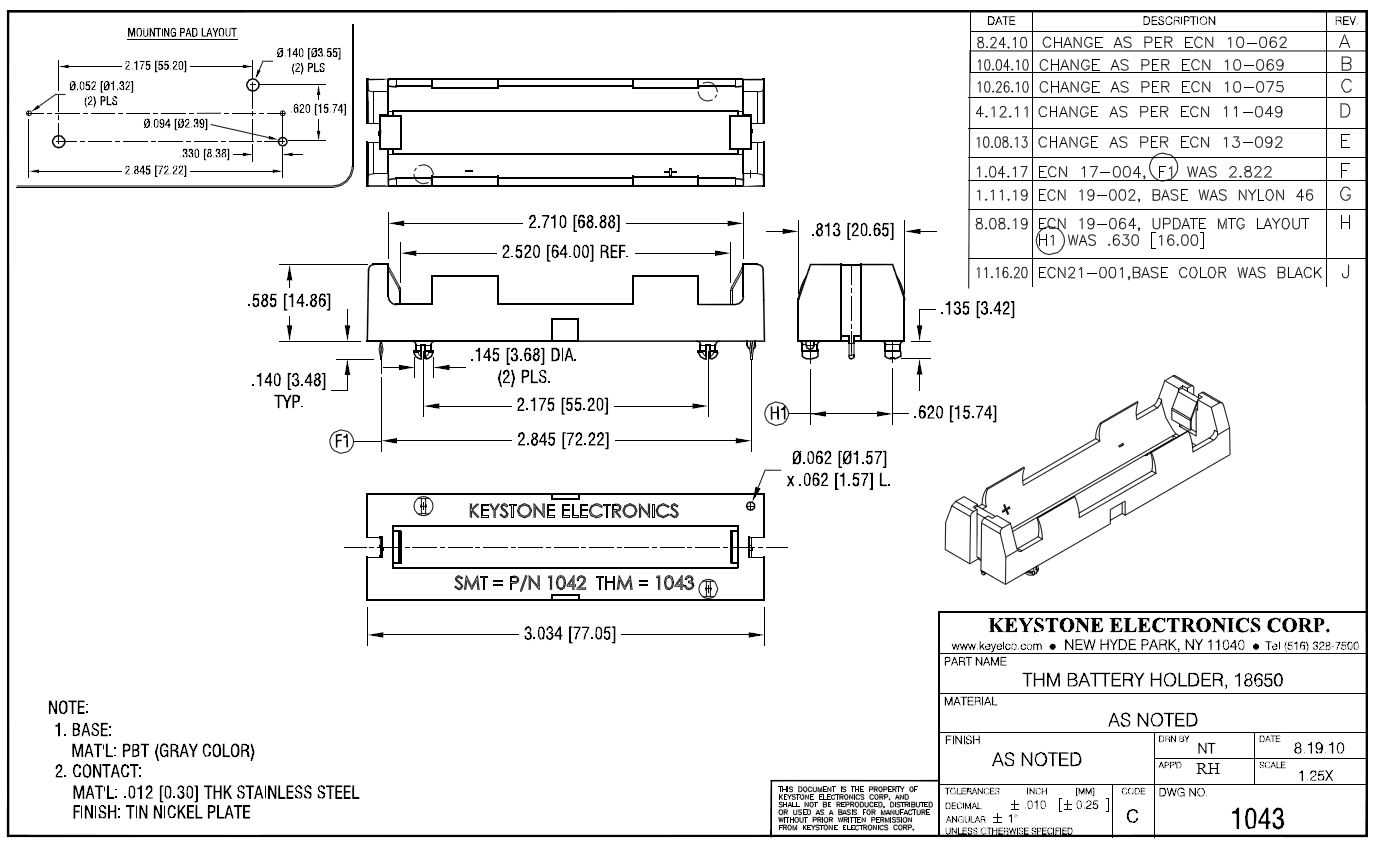

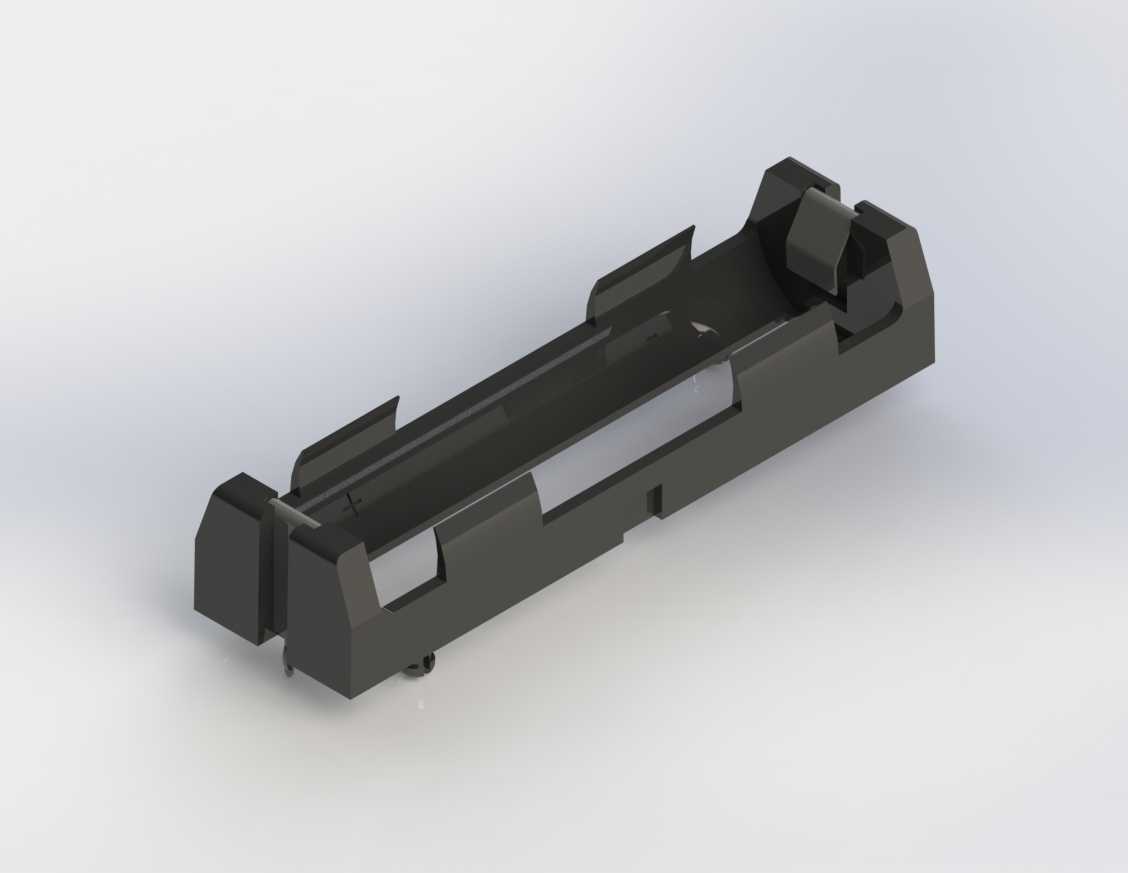

这款单节电池固定支架，主要面向需要在PCB板上直插安装18650规格圆柱锂电池的电子设备场景，常见于手持检测仪器、小型便携工控终端、户外传感节点供电模块、低功耗通讯设备的内置供电结构中，区别于表面贴装的电池座，通孔插装版本在焊接后能获得更高的结构连接强度，可承受一定幅度的设备振动与冲击，避免在移动使用场景下出现电池接触不良、移位脱落的问题。从结构设计来看，支架整体采用卡扣式限位结构，沿电池轴向设置多组弹性卡爪，电池装入后可从径向四个方向约束电芯位移，同时两端预留了电极接触的避让空间，不会干涉焊片与电芯正负极的可靠接触，支架底部设置的插脚可直接穿过PCB对应安装孔，过波峰焊即可完成固定，无需额外螺丝、粘接等辅助固定工序，能有效提升产线装配效率。尺寸边界上，支架内部容纳腔严格匹配18mm直径、65mm长度的标准18650电芯，外部轮廓做了多处减胶开槽设计，既可以减少注塑成型时的缩痕问题，也能在电芯充放电发热时预留一定的散热间隙，避免热量在支架内部积聚，同时开槽结构也能让装配人员直观观察电芯安装是否到位，减少装配不良率。在实际选型使用时，需要注意PCB上对应的安装孔位需匹配支架插脚的间距与孔径，插脚焊接后的焊盘需预留足够的载流面积，匹配对应供电回路的电流承载需求，支架侧壁的定位凸台可在焊接时与PCB上的定位孔配合，实现装配时的快速对位，避免过炉时出现支架偏移。不同于多联并排的电池支架，单节版本的布局灵活性更高，设计人员可根据设备内部的空间排布，灵活选择单只或多只支架组合的方式排布电芯，不受固定联数的结构限制，尤其适合内部空间异形、电池排布需要避让其他元器件的紧凑结构设计，支架的绝缘材质可避免电芯外壳与PCB上的其他导电部件接触造成短路风险，材质本身具备一定的耐温性能，可满足常规电子设备的工作温度范围要求，不会在常规工作环境下出现材质脆化、变形失效的问题。
