工业流体控制用脉冲射流喷嘴结构

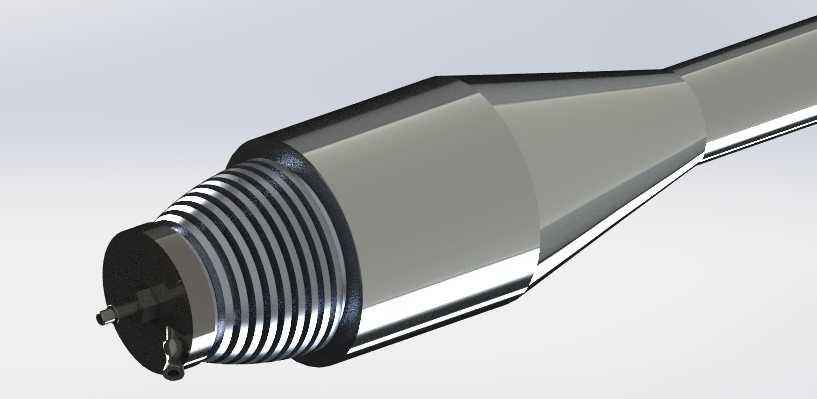

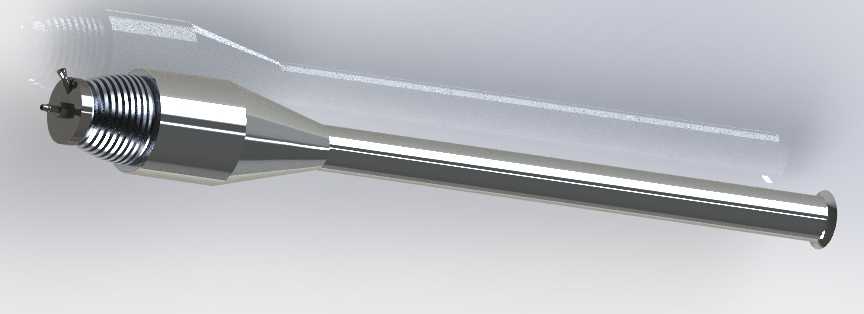

这款脉冲射流构件主要面向高压流体作业场景设计，常见应用涵盖工业零部件表面高压清洗、金属切削过程中的高压冷却冲屑、特种物料的脉冲式气力输送以及环保领域的高压水雾降尘作业，在需要精准控制流体脉冲输出压力与射流形态的工位上，这类构件是保障作业效果的核心执行部件。从功能实现逻辑来看，该构件通过内部流道的特殊构型设计，能够将连续输入的高压流体转化为间断式脉冲射流，相比连续射流，同等压力输入下脉冲射流对目标面的瞬时冲击力可提升40%以上，同时能降低流体消耗量，在清洗顽固附着污渍、冲除刀具刃口处缠绕切屑的场景中，能有效避免连续射流存在的冲击力不足、流体浪费的问题。设计过程中优先考虑了安装适配性与流道顺滑性，构件左端采用标准外螺纹连接结构，可直接匹配市面上通用的高压流体管路接头，无需额外制作过渡连接件，安装时的拧紧力矩控制在常规金属管路接头的标准区间内，不会出现螺纹咬合过度或密封失效的问题。整体外形采用长直杆加锥形过渡的结构，长直段的外径控制在适配常规安装孔位的尺寸范围内，可深入狭窄腔体内部完成射流作业，比如深孔加工过程中的内孔冲屑、狭小装配空间内的局部清洗，都能依靠长杆结构抵达作业位置。锥形过渡段的角度经过反复流场仿真验证，既能够保证流体从连接端大管径到长杆段小管径的平滑过渡，减少流道突变带来的压力损失，也能避免锥角过小导致的构件整体长度冗余，在有限的安装空间内最大化压缩构件的轴向尺寸。构件的密封面设计在螺纹根部的台阶位置，采用金属硬密封配合常规管路密封圈的双重密封结构，在10MPa以内的流体压力工况下不会出现渗漏问题，外表面做了抛光处理，一方面降低流体对外壁的冲蚀磨损，另一方面也能减少作业过程中杂质在构件表面的附着，降低后期维护清理的难度。从安装边界来看，构件的最大外径位于左端螺纹连接段，长杆段的外径比螺纹段小30%左右，安装时只要预留出对应螺纹规格的扳手操作空间，即可完成快速拆装，长杆段的直线度控制在0.02mm/m以内，高速射流从端口喷出时不会出现射流偏斜的问题，能够精准对准作业靶点，避免无效射流带来的能量损耗。
