带自动对接充电功能的三旋翼无人机

这套设计针对当前民用巡检、园区安防类无人机续航短板问题，将三旋翼飞行平台与配套自动对接充电基站做了一体化结构适配，解决了传统无人机作业需要人工更换电池、手动接驳充电的痛点，适配固定点位常态化无人值守作业场景，比如园区周界巡检、厂区固定点位安防巡查、农林小范围定点监测这类需要高频次循环作业的使用需求。

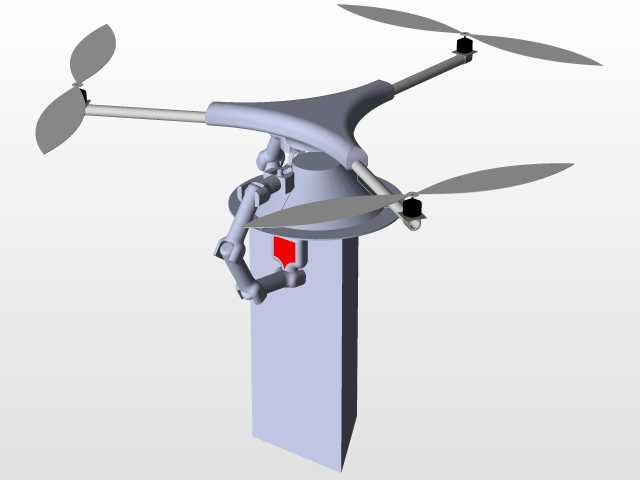

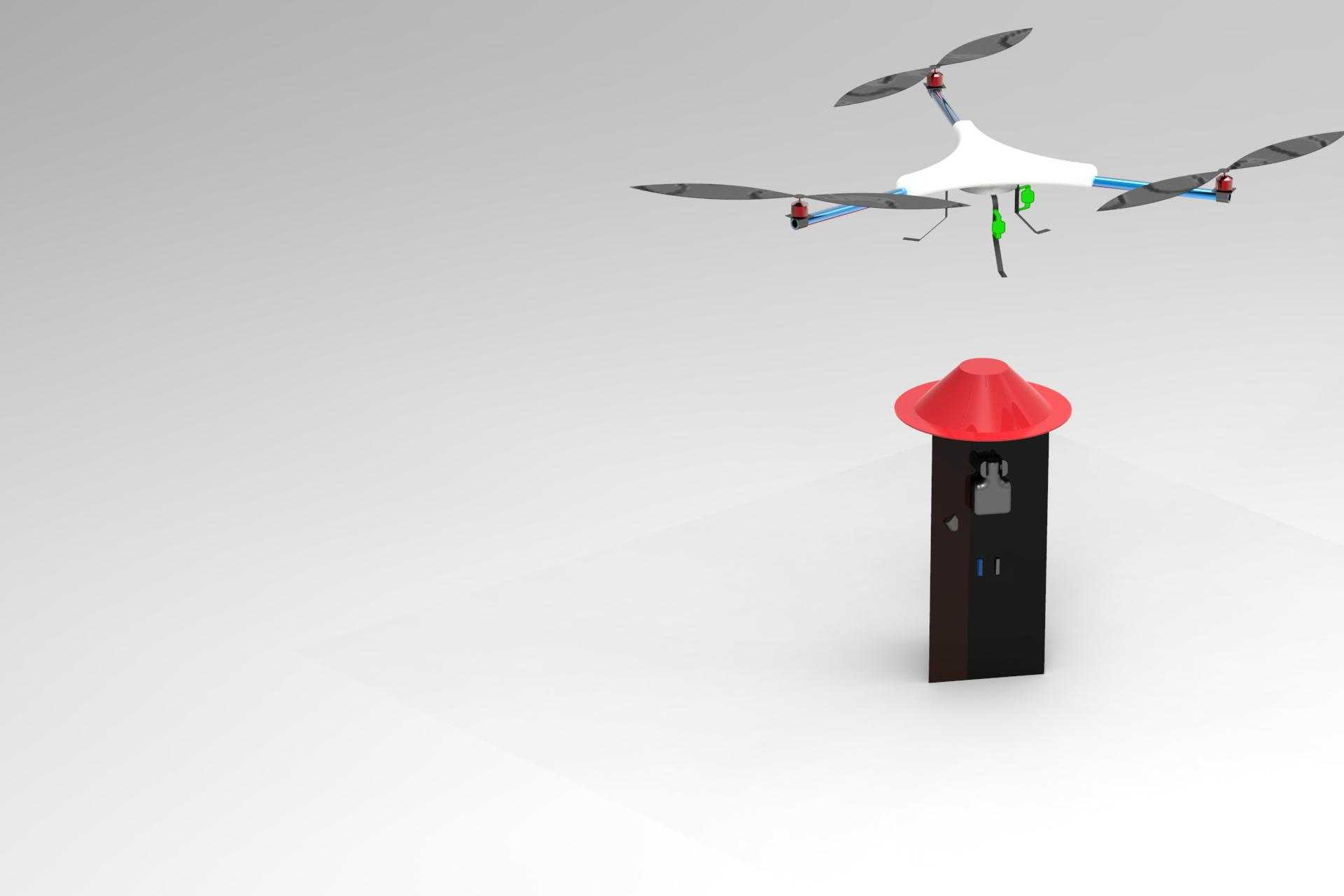

从功能特性来看，三旋翼布局相比常见四旋翼结构，在同等起飞重量下减少了一套动力组件，降低了整机自重与飞行能耗，机臂采用碳纤维复合管材做主体支撑，电机安装座预留了减震胶圈安装位，可降低旋翼转动带来的振动传递到机身飞控模块的幅度，提升飞行姿态稳定性。机身底部设置的对接定位结构，和充电基站顶部的红色锥形引导罩做了尺寸匹配，锥形罩的大倾角导向面可以在无人机降落存在水平位置偏差时，通过斜面滑动引导机身对接结构滑入正中充电位，不需要依赖厘米级高精度定位就能完成对接，降低了对飞控定位精度的硬件要求。

设计过程中优先考虑了户外使用的环境适配性，充电基站主体采用立式柜式结构，外壳做了防水密封结构设计，顶部锥形引导罩超出柜体边缘一定尺寸，可在降雨天气引导雨水顺着罩体边缘滴落，避免雨水渗入柜体内部的充电控制模块。基站内部预留了充电管理模块、通讯模块的安装空间，柜体侧面设置了维护检修门，门锁采用通用防水锁具，日常运维不需要拆解整体结构就能完成模块检修更换。

尺寸边界方面，三旋翼无人机单支机臂展开后整机回转直径控制在1.2米以内，适配小范围作业的空间通行需求，机臂可做快拆结构设计，收纳后整机尺寸可缩小至原展开尺寸的三分之一，方便运输转场。配套充电基站整体高度控制在1.1米，底座安装尺寸为0.2米见方，可直接通过膨胀螺栓固定在水泥地面、建筑屋顶等平整硬质基面，不需要额外做大型基础施工，安装部署门槛较低。机身对接端的充电触点采用弹性伸缩结构，对接到位后可在弹簧力作用下保证触点与基站充电端紧密贴合，避免因轻微振动出现接触不良的问题，触点表面做了镀金抗氧化处理，可适应户外潮湿、多尘的使用环境，减少长期使用后的接触电阻增大问题。飞控系统预留了对接触发信号接口，当机身对接结构滑入基站定位槽后，可自动触发旋翼停转、充电启动的流程，全程不需要人工介入，真正实现无人值守的循环作业。
