仿生蝴蝶布局四旋翼无人飞行器结构设计

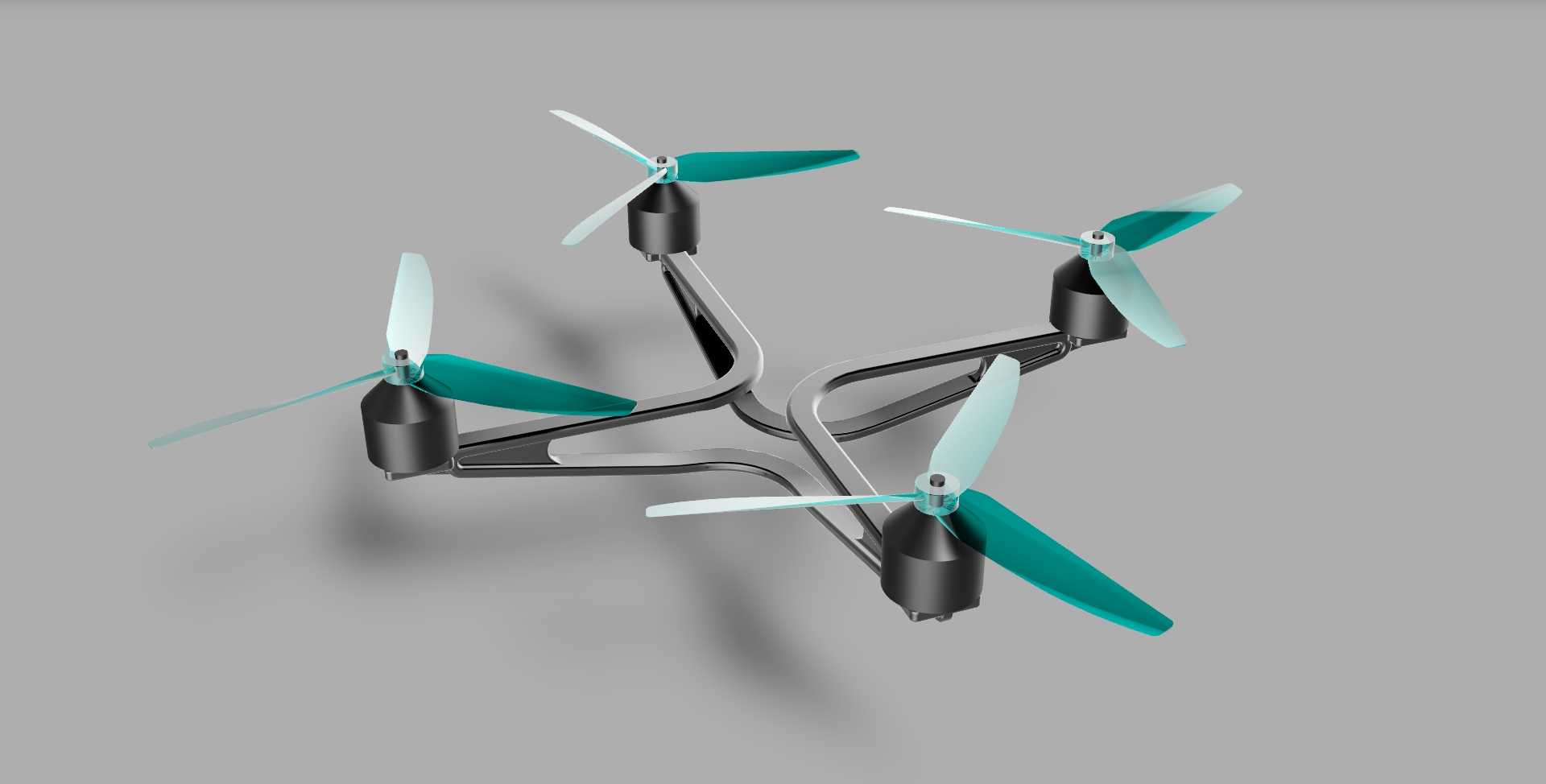

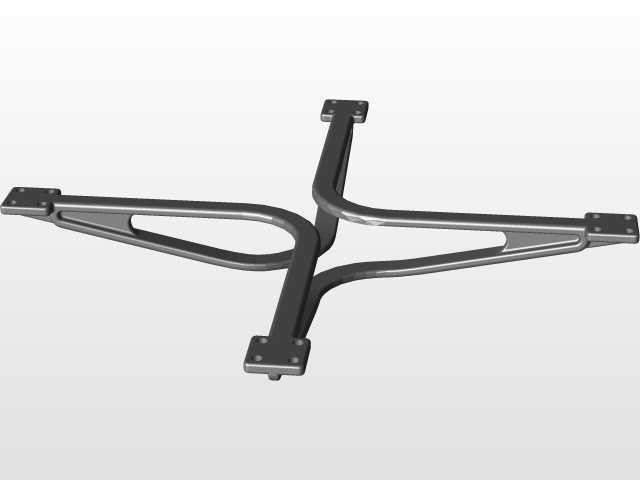

这款四旋翼飞行器采用仿生蝴蝶的对称X型机架布局，区别于常规平直机臂的四轴结构，机臂采用流畅的弧形弯折设计，在保证四个旋翼安装点位同轴度的前提下，优化了机架整体的受力传导路径。从结构设计角度看，弧形机臂在旋翼高速转动产生的持续振动工况下，能够通过自身形变分散部分振动应力，降低机臂与中心机架连接位置的应力集中系数，减少长期飞行后的结构疲劳损伤风险。四个旋翼动力单元分别布置在弧形机臂的末端点位，相邻旋翼的旋转平面间距经过反复校核，既避免了不同旋翼下洗气流的相互干扰，提升飞行过程中的气动效率，也预留了足够的桨叶转动安全边界，防止飞行过程中出现桨叶剐蹭机架的故障。

在实际应用场景中，这类轻量化四旋翼平台可适配室内近距巡检、狭小空间环境侦查、教学演示验证等多种用途，机架的弧形结构没有尖锐外凸的棱角，在人员密集的室内场景作业时，能够降低碰撞剐蹭带来的附加伤害。设计过程中优先考虑了动力单元的安装兼容性，机臂末端的电机安装座采用标准孔位布局，可适配不同KV值的外转子无刷电机，搭配对应尺寸的正反螺旋桨，能够根据实际载荷需求调整动力配置。中心机架区域预留了充足的安装空间，可容纳飞控板、电池、电调以及任务载荷模块，走线槽沿着弧形机臂的内侧布置，既能够规整布线避免线材干扰桨叶转动，也能减少外露线材带来的飞行风阻。

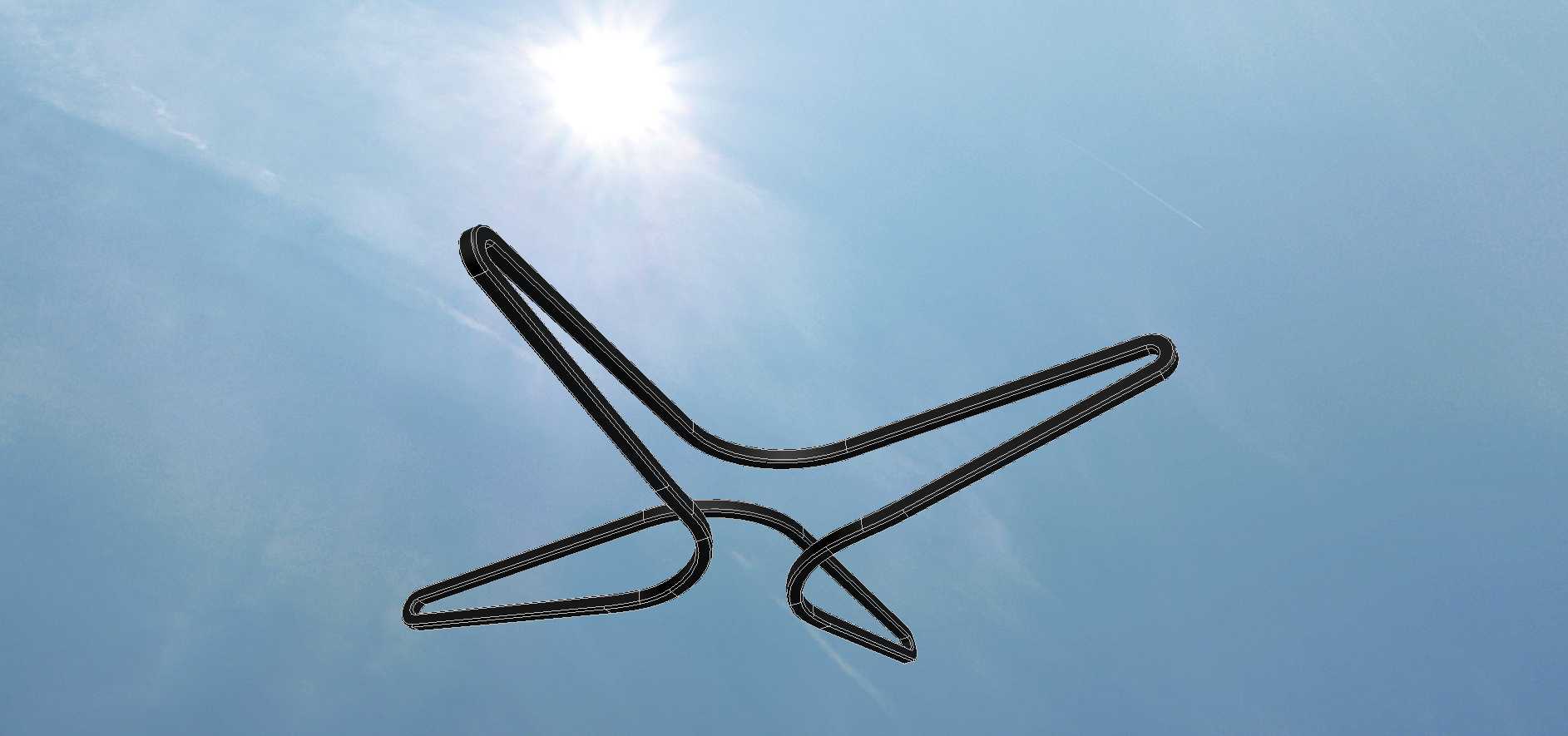

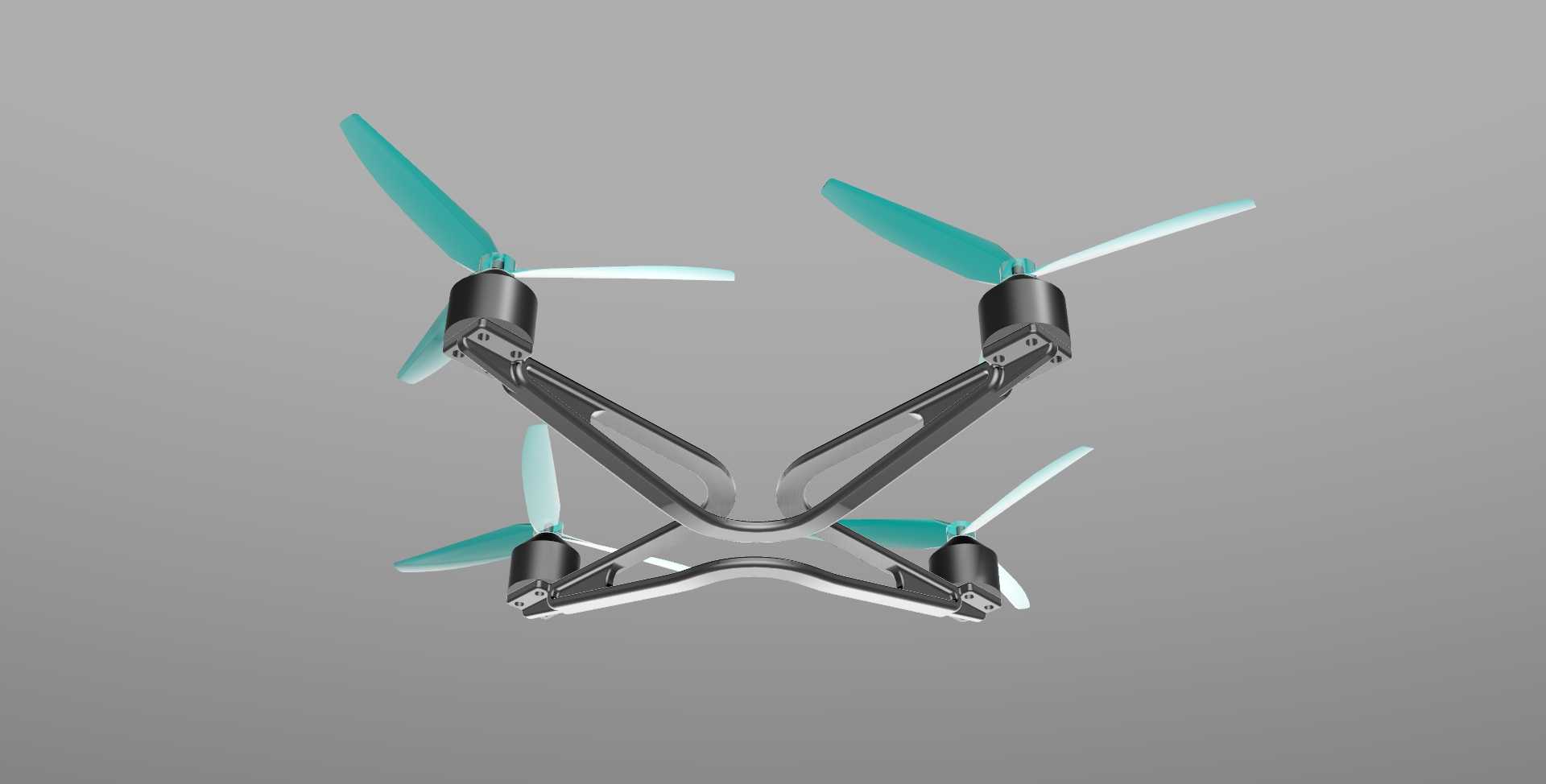

从安装边界来看，整机的旋翼转动包络处于对称弧形轮廓范围内，收纳运输时无需额外拆卸桨叶即可放入常规尺寸的设备收纳箱，机臂采用一体化成型的结构设计，减少了分体拼接带来的装配误差，机架重心严格控制在四个旋翼形成的几何中心位置，能够降低飞控系统的姿态修正负荷，提升飞行姿态的稳定性。旋翼采用半透明双色拼接的桨叶设计，在高速转动时能够形成清晰的视觉轮廓，方便操作人员在近距离飞行时直观判断桨叶转动状态，及时识别动力异常情况。机臂的截面采用流线型修型处理，相比常规圆形截面机臂，能够降低前飞过程中的空气阻力，提升续航表现。
